我们每个人都乘过电梯，电梯的动作：开门、关门、运行、停止。

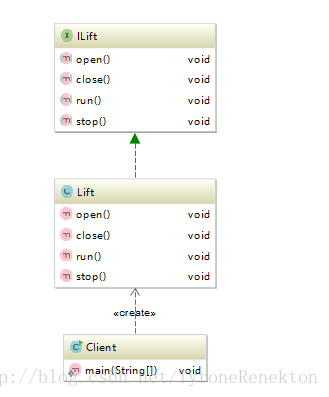

现在我们用程序来实现一个电梯的动作，先看类图设计，如图所示

现在看一下代码

public interface ILift {//开启电梯public void open();//关闭电梯public void close();//能运行，能上能下public void run();//电梯还要能停下来ipublic void stop();
}
1
2
3
4
5
6
7
8
9
10
11
1
2
3
4
5
6
7
8
9
10
11

public class Lift implements ILift {@Overridepublic void open() {System.out.println("电梯门开启...");}@Overridepublic void close() {System.out.println("电梯门关闭...");}@Overridepublic void run() {System.out.println("电梯上下运行起来...");}@Overridepublic void stop() {System.out.println("电梯停止了...");}
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

public class Client {public static void main(String[] args) {ILift lift = new Lift();//首先是电梯门打开，人进去lift.open();//r然后电梯门关闭lift.close();//电梯开始运行起来，向上或者向下lift.run();//最后到达目的地，电梯停下来lift.stop();}
}
/**Output
电梯门开启...
电梯门关闭...
电梯上下运行起来...
电梯停止了...
*/
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

代码非常简单，但是这个程序是有问题的。

————————————————————
1、电梯门可以打开，但不是随时都可以打开，电梯运行的时候不能突然开门。

2、电梯也不会出现停止了但是不开门的情况。
————————————————————

所以我们可以看出，电梯的这四个动作的执行都有前置条件，具体点说就是在特定状态下才能做做特定的事。

接下来我们分析一下电梯有哪些特定的状态

• 敞门状态
  按了电梯上下按钮，电梯门开，这中间大概有10秒的时间，那就是敞门状态。在这个状态下电梯只能做的动作就是关门动作。

• 闭门状态
  电梯门关闭了，在这个状态下，可以进行的动作是：开门（我不想坐电梯了）、停止（忘记按路层号了）、运行。

• 运行状态
  电梯正在跑，上下窜，在这个状态下，电梯能做的是停止
• 停止状态
  电梯停止不动，在这个状态下，电梯有两个可选动作：继续运行和开门动作。

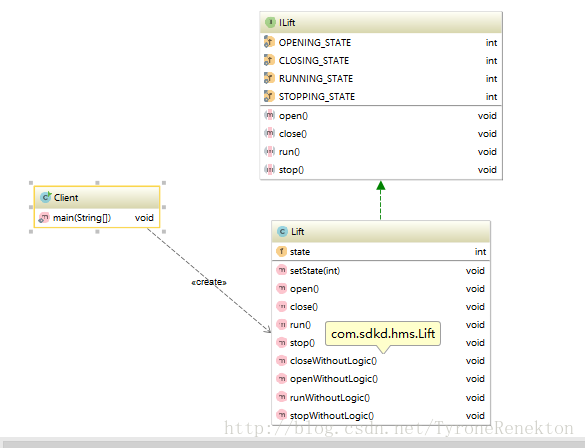

现在重新进行设计，类图如下：

—————————————————————————————
在接口中添加了标识变量，类LIft中的open、close等方法带有了逻辑判断。
—————————————————————————————

代码如下：

public interface ILift {//电梯的4个状态final static int OPENING_STATE = 1;final static int CLOSING_STATE = 2;final static int RUNNING_STATE = 3;final static int STOPPING_STATE = 4;//开启电梯public void open();//关闭电梯public void close();//能运行，能上能下public void run();//电梯还要能停下来ipublic void stop();
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

public class Lift implements ILift {private int state;public void setState(int state) {this.state = state;}@Overridepublic void open() {//电梯在什么状态下才能开启switch (this.state) {case OPENING_STATE:break;case CLOSING_STATE:this.openWithoutLogic();this.setState(OPENING_STATE);break;case RUNNING_STATE:break;case STOPPING_STATE:this.openWithoutLogic();this.setState(OPENING_STATE);break;}}@Overridepublic void close() {//电梯在什么状态下才能关闭switch (this.state) {case OPENING_STATE:this.closeWithoutLogic();this.setState(CLOSING_STATE);break;case CLOSING_STATE:break;case RUNNING_STATE:break;case STOPPING_STATE:break;}}@Overridepublic void run() {switch (this.state) {case OPENING_STATE:break;case CLOSING_STATE:this.runWithoutLogic();this.setState(RUNNING_STATE);break;case RUNNING_STATE:break;case STOPPING_STATE:this.runWithoutLogic();this.setState(RUNNING_STATE);break;}}@Overridepublic void stop() {switch (this.state) {case OPENING_STATE:break;case CLOSING_STATE:this.stopWithoutLogic();this.setState(STOPPING_STATE);break;case RUNNING_STATE:this.runWithoutLogic();this.setState(STOPPING_STATE);break;case STOPPING_STATE:break;}}public void closeWithoutLogic(){System.out.println("电梯门关闭...");}public void openWithoutLogic(){System.out.println("电梯门开启...");}public void runWithoutLogic(){System.out.println("电梯上下运行起来...");}public void stopWithoutLogic(){System.out.println("电梯停止了...");}
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90

public class Client {public static void main(String[] args) {ILift lift = new Lift();lift.setState(OPENING_STATE);//首先是电梯门打开，人进去lift.open();//r然后电梯门关闭lift.close();//电梯开始运行起来，向上或者向下lift.run();//最后到达目的地，电梯停下来lift.stop();}
}
/**Output
电梯门开启...
电梯门关闭...
电梯上下运行起来...
电梯停止了...
*/
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

好了，改过的代码已经实现了简单的逻辑控制。但是它好像还是有不少问题。
————————————————————————————

• 电梯实现类Lift有点长
  -长的原因是因为我们在程序中使用了大量的switch…case这样的判断（if…else也是一样）

• 拓展类非常差，电梯还有两个状态，通电状态，断电状态，你要是在程序增加这两个方法，你看看Open()、Close()、Run()、Stop()这四个方法都要增加判断条件，也就是说在switch判断体中还要增加case项、这与开闭原则相违背。

• 非常规状态无法实现
  考虑电梯故障等情况就更麻烦了…

—————————————————————————————
我们已经发现程序中有以上问题，我们怎么来修改呢？
刚刚我们是从电梯的方法以及这些方法执行的条件去分析，现在我们换个角度来看问题。我们来想，电梯在具有这些状态的时候能够做什么实行，也就是说电梯在处于某个具体状态时，我们来思考 这个状态是由什么动作出发触发的而产生的，以及在这个状态下电梯还能做什么事情。例如，电器在停止状态时，我们来思考两个问题：
—————————————————————————————
- 停止状态是怎么来的，那当然是由于电梯执行了stop方法而来的。
-
- 在停止状态下，电梯还能做什么动作？继续运行？开门？当然都可以了

—————————————————————————————
我们再来分析其他三个状态，也都是一样的结果，我们只要实现电梯在一个状态下的两个任务模型就可以了：这个状态是如何产生的，以及在这个状态下还能做什么其他动作（也就是这个状态怎么过度到其他状态），既然我们以状态作为参考模型，那我们先定义电梯的状态接口，类图如下

代码如下

public abstract class LiftState {//定义一个环境角色，也就是封装状态的变化引起的功能变化protected Context context = new Context();public void setContext(Context _context) {this.context = _context;}//首先电梯门开启动作public abstract void open();//电梯门有开启，自然有关闭public abstract void close();//电梯要能够运行public abstract void run();//电梯要能够停下来public abstract void stop();
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

public class Context {//定义出所有的电梯状态public final static OpenningState openningState =new OpenningState();public final static ClosingState closingState =new ClosingState();public final static RunningState runningState =new RunningState();public final static StoppingState stoppingState =new StoppingState();//定义一个当前的电梯状态private LiftState liftState;public LiftState getLiftState() {return liftState;}public void setLiftState(LiftState liftState) {this.liftState = liftState;// this.liftState.stop();}public void open() {this.liftState.open();}public void close() {this.liftState.close();}public void run() {this.liftState.run();}public void stop() {this.liftState.stop();}}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35

public class ClosingState extends LiftState {//电梯门关闭，这是关闭状态要实现的动作@Overridepublic void close() {System.out.println("电梯门关闭...");}//电梯门关了再打开@Overridepublic void open() {super.context.setLiftState(Context.openningState);super.context.getLiftState().open();}@Overridepublic void run() {super.context.setLiftState(Context.runningState);super.context.getLiftState().run();}@Overridepublic void stop() {super.context.setLiftState(Context.stoppingState);super.context.getLiftState().stop();}
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26

public class OpenningState extends LiftState {@Overridepublic void open() {System.out.println("电梯门开启...");}@Overridepublic void close() {//状态修改super.context.setLiftState(Context.closingState);super.context.getLiftState().close();}@Overridepublic void run() {}@Overridepublic void stop() {}
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23

public class RunningState extends LiftState {@Overridepublic void open() {}@Overridepublic void close() {}@Overridepublic void run() {System.out.println("电梯门上下运行...");}@Overridepublic void stop() {super.context.setLiftState(Context.stoppingState);super.context.getLiftState().stop();}
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23

public class StoppingState extends LiftState {@Overridepublic void open() {super.context.setLiftState(Context.openningState);super.context.getLiftState().open();}@Overridepublic void close() {}@Overridepublic void run() {super.context.setLiftState(Context.runningState);super.context.getLiftState().run();}//电梯停止是怎么发生的@Overridepublic void stop() {System.out.println("电梯停止了...");}
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24

把逻辑放到没一个状态内，然后用context整合，做到添加状态的时候也不需要修改原来的代码。

状态模式的定义：当一个对象内在状态改变时允许其改变行为，这个对象 看起来像改变了其类。

状态模式的核心是封装，状态的变更引起了行为的变更，从外部看起来就好像这个对象对应的类发生了改变一样。

状态模式的角色主要有三个：抽象状态角色，具体状态 角色，环境角色

状态模式的优点：

• 结构清晰，避免了过多的switch…case或者if…else语句的使用
• 遵循设计原则，很多地体现了开闭原则和单一职责原则，每个状态都是一个子类。

• 封装性比较好

  状态模式的缺点：

• 类膨胀

状态模式的使用场景

• 行为随状态改变而改变

• 条件、分支判断语句的替代者

  注意事项

• 子类最好不要超过5个
