OpenCV学习笔记（17）OpenCV之基本绘图

本文主要是介绍OpenCV学习笔记（17）OpenCV之基本绘图，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

转载自http://blog.csdn.net/ubunfans/article/details/24421981

Parameters:	img – 折线所在图像. pts – 折线中拐点坐标指针. npts – 折线拐点个数指针. ncontours – 折线线段数量. isClosed – 折线是否闭合. color – 折线颜色. thickness – 折线宽度. lineType – 线型. shift – 顶点坐标小数点位数.

Parameters:	img – 显示文字所在图像. text – 待显示的文字. org – 文字在图像中的左下角坐标. font – 字体结构体. fontFace – 字体类型，可选择字体：FONT_HERSHEY_SIMPLEX, FONT_HERSHEY_PLAIN, FONT_HERSHEY_DUPLEX,FONT_HERSHEY_COMPLEX, FONT_HERSHEY_TRIPLEX, FONT_HERSHEY_COMPLEX_SMALL, FONT_HERSHEY_SCRIPT_SIMPLEX, orFONT_HERSHEY_SCRIPT_COMPLEX,以上所有类型都可以配合 FONT_HERSHEY_ITALIC使用，产生斜体效果。 fontScale – 字体大小，该值和字体内置大小相乘得到字体大小 color – 文本颜色 thickness – 写字的线的粗细，类似于0.38的笔尖和0.5的笔尖 lineType – 线性. bottomLeftOrigin – true, 图像数据原点在左下角. Otherwise, 图像数据原点在左上角.

示例代码

[cpp]  view plain copy
 print ?
 /**
  * @file Drawing_1.cpp
  * @brief Simple sample code
  */

 #include <opencv2/core/core.hpp>
 #include <opencv2/highgui/highgui.hpp>

 #define w 400

 using namespace cv;

 /// Function headers
 void MyEllipse( Mat img, double angle );
 void MyFilledCircle( Mat img, Point center );
 void MyPolygon( Mat img );
 void MyLine( Mat img, Point start, Point end );

 /**
  * @function main
  * @brief Main function
  */
 int main( void ){

   /// Windows names
   char atom_window[] = "Drawing 1: Atom";
   char rook_window[] = "Drawing 2: Rook";

   /// Create black empty images
   Mat atom_image = Mat::zeros( w, w, CV_8UC3 );
   Mat rook_image = Mat::zeros( w, w, CV_8UC3 );

   /// 1. Draw a simple atom:
   /// -----------------------

   /// 1.a. Creating ellipses
   MyEllipse( atom_image, 90 );
   MyEllipse( atom_image, 0 );
   MyEllipse( atom_image, 45 );
   MyEllipse( atom_image, -45 );

   /// 1.b. Creating circles
   MyFilledCircle( atom_image, Point( w/2, w/2) );

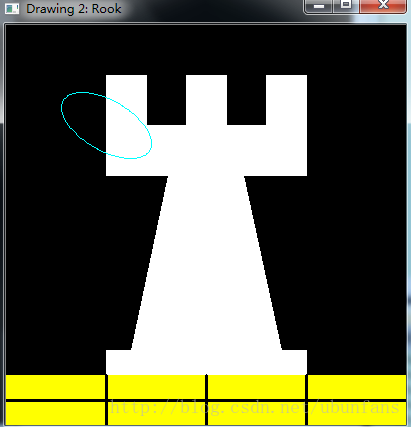

   /// 2. Draw a rook
   /// ------------------

   /// 2.a. Create a convex polygon
   MyPolygon( rook_image );

   /// 2.b. Creating rectangles
   rectangle( rook_image,
          Point( 0, 7*w/8 ),
          Point( w, w),
          Scalar( 0, 255, 255 ),
          -1,
          8 );

   RotatedRect rRect = RotatedRect(Point2f(100,100), Size2f(100,50), 30);
   ellipse(rook_image, rRect, Scalar(255,255,0));

   /// 2.c. Create a few lines
   MyLine( rook_image, Point( 0, 15*w/16 ), Point( w, 15*w/16 ) );
   MyLine( rook_image, Point( w/4, 7*w/8 ), Point( w/4, w ) );
   MyLine( rook_image, Point( w/2, 7*w/8 ), Point( w/2, w ) );
   MyLine( rook_image, Point( 3*w/4, 7*w/8 ), Point( 3*w/4, w ) );

   /// 3. Display your stuff!
   imshow( atom_window, atom_image );
   moveWindow( atom_window, 0, 200 );
   imshow( rook_window, rook_image );
   moveWindow( rook_window, w, 200 );

   waitKey( 0 );
   return(0);
 }

 /// Function Declaration

 /**
  * @function MyEllipse
  * @brief Draw a fixed-size ellipse with different angles
  */
 void MyEllipse( Mat img, double angle )
 {
   int thickness = 2;
   int lineType = 8;

   ellipse( img,
        Point( w/2, w/2 ),
        Size( w/4, w/16 ),
        angle,
        0,
        360,
        Scalar( 255, 0, 0 ),
        thickness,
        lineType );
 }

 /**
  * @function MyFilledCircle
  * @brief Draw a fixed-size filled circle
  */
 void MyFilledCircle( Mat img, Point center )
 {
   int thickness = -1;
   int lineType = 8;

   circle( img,
       center,
       w/32,
       Scalar( 0, 0, 255 ),
       thickness,
       lineType );
 }

 /**
  * @function MyPolygon
  * @function Draw a simple concave polygon (rook)
  */
 void MyPolygon( Mat img )
 {
   int lineType = 8;

   /** Create some points */
   Point rook_points[1][20];
   rook_points[0][0]  = Point(    w/4,   7*w/8 );
   rook_points[0][1]  = Point(  3*w/4,   7*w/8 );
   rook_points[0][2]  = Point(  3*w/4,  13*w/16 );
   rook_points[0][3]  = Point( 11*w/16, 13*w/16 );
   rook_points[0][4]  = Point( 19*w/32,  3*w/8 );
   rook_points[0][5]  = Point(  3*w/4,   3*w/8 );
   rook_points[0][6]  = Point(  3*w/4,     w/8 );
   rook_points[0][7]  = Point( 26*w/40,    w/8 );
   rook_points[0][8]  = Point( 26*w/40,    w/4 );
   rook_points[0][9]  = Point( 22*w/40,    w/4 );
   rook_points[0][10] = Point( 22*w/40,    w/8 );
   rook_points[0][11] = Point( 18*w/40,    w/8 );
   rook_points[0][12] = Point( 18*w/40,    w/4 );
   rook_points[0][13] = Point( 14*w/40,    w/4 );
   rook_points[0][14] = Point( 14*w/40,    w/8 );
   rook_points[0][15] = Point(    w/4,     w/8 );
   rook_points[0][16] = Point(    w/4,   3*w/8 );
   rook_points[0][17] = Point( 13*w/32,  3*w/8 );
   rook_points[0][18] = Point(  5*w/16, 13*w/16 );
   rook_points[0][19] = Point(    w/4,  13*w/16 );

   const Point* ppt[1] = { rook_points[0] };
   int npt[] = { 20 };

   fillPoly( img,
         ppt,
         npt,
             1,
         Scalar( 255, 255, 255 ),
         lineType );
 }

 /**
  * @function MyLine
  * @brief Draw a simple line
  */
 void MyLine( Mat img, Point start, Point end )
 {
   int thickness = 2;
   int lineType = 8;
   line( img,
     start,
     end,
     Scalar( 0, 0, 0 ),
     thickness,
     lineType );
 }
