本文主要是介绍位图读、写、显示的C++实现实例，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！
对图像进行处理的前提是，要能实现对象的打开保存和显示，这是处理的前提。以下在VS2010中基于MFC的框架实现对位图文件的打开、保存和显示功能。
第一步：打开MFC应用程序向导，创建一个单文档的MFC应用程序，向导中的其它参数均可保持默认。
第二部：实现读写和显示功能：
1.打开类视图，为CBMPTestView类添加以下5个函数，方法是右击CBMPTestView，在弹出的菜单中选择添加->添加函数，将会弹出添加成员函数向导，如下图：
如果自动向导添加的函数与下面不符，应该手动添加或者手动修改正确后，再继续。
五个函数原型声明为：
HANDLE LoadBMP(LPCTSTR lpFileName);
BOOL SaveBMP(HANDLE hBMP,LPCTSTR lpFileName);
WORD BMPColorNum(LPBYTE lpbmInfo);
HPALETTE CreateBMPPalette(LPBYTE lpBMP);
BOOL PaintBMP(HDC hDC,LPRECT lpDCRect,HANDLE hBMP,LPRECT lpBMPRect,HPALETTE hPalette);2.定义上面5个函数：
/********************************************************************************************
*LoadBMP(LPCTSTR lpFileName)
*功能：从文件装载位图数据到内存
*参数：LPCTSTR lpFileName，指定位图文件的文件名（路径名）
*返回值：HANDLE,位图数据缓冲区句柄，包括位图信息块和像素阵列
*********************************************************************************************/
HANDLE CBMPTestView::LoadBMP(LPCTSTR lpFileName)
{HANDLE hBMP; //载入数据所在缓冲区的句柄HANDLE hFile;BITMAPFILEHEADER bmfHeader; //文件头UINT nNumColors; //位图颜色表的颜色数HANDLE hBMPtmp; LPBITMAPINFOHEADER lpbmInfo; //指向信息头的指针DWORD dwOffBits; //像素阵列偏移量DWORD dwRead; if((hFile=CreateFile((LPCWSTR)lpFileName,GENERIC_READ,FILE_SHARE_READ,NULL,OPEN_EXISTING,FILE_ATTRIBUTE_NORMAL|FILE_FLAG_SEQUENTIAL_SCAN,NULL))==INVALID_HANDLE_VALUE){return NULL; //若打开文件失败，则返回NULL}//为位图信息头和颜色表分配初始内存，后续可根据实际需要扩大内存hBMP=GlobalAlloc(GMEM_MOVEABLE,(DWORD)(sizeof(BITMAPINFOHEADER)+256*sizeof(RGBQUAD)));if(!hBMP){CloseHandle(hFile);return NULL;}lpbmInfo=(LPBITMAPINFOHEADER)GlobalLock(hBMP); //指向信息头的指针if(!lpbmInfo){goto ErrorExit_NoUnlock;}//从文件读入位图文件头BITMAPFILEHEADERif(!ReadFile(hFile,(LPBYTE)&bmfHeader,sizeof(BITMAPFILEHEADER),&dwRead,NULL)){goto ErrorExit;}if(sizeof(BITMAPFILEHEADER) !=dwRead){goto ErrorExit;}//读入位图信息头BITMAPINFOHEADERif(!ReadFile(hFile,(LPBYTE)lpbmInfo,sizeof(BITMAPINFOHEADER),&dwRead,NULL)){goto ErrorExit;}if(sizeof(BITMAPINFOHEADER)!=dwRead){goto ErrorExit;}//确定颜色大小if(!(nNumColors=(UINT)lpbmInfo->biClrUsed)){if(lpbmInfo->biBitCount !=24) //如果非真彩色，则根据biBitCount计算颜色项数{nNumColors=1<<lpbmInfo->biBitCount;}}if(lpbmInfo->biClrUsed == 0){lpbmInfo->biClrUsed=nNumColors;}//计算像素阵列占用空间，字节对齐if(lpbmInfo->biSizeImage == 0){lpbmInfo->biSizeImage=((((lpbmInfo->biWidth*(DWORD)lpbmInfo->biBitCount)+31)&~31)>>3)*lpbmInfo->biHeight;}//重新根据图像实际大小分配内存，用于存放信息头、颜色表和像素阵列GlobalUnlock(hBMP);hBMPtmp=GlobalReAlloc(hBMP,lpbmInfo->biSize+nNumColors*sizeof(RGBQUAD)+lpbmInfo->biSizeImage,0);if(!hBMPtmp){goto ErrorExit_NoUnlock;}else{hBMP=hBMPtmp;}lpbmInfo=(LPBITMAPINFOHEADER)GlobalLock(hBMP);//读入颜色表ReadFile(hFile,(LPBYTE)(lpbmInfo)+lpbmInfo->biSize,nNumColors*sizeof(RGBQUAD),&dwRead,NULL);//计算像素阵列偏移量dwOffBits=lpbmInfo->biSize+nNumColors*sizeof(RGBQUAD);if(bmfHeader.bfOffBits!=0L){SetFilePointer(hFile,bmfHeader.bfOffBits,NULL,FILE_BEGIN);}//读入图像像素阵列数据if(ReadFile(hFile,(LPBYTE)lpbmInfo+dwOffBits,lpbmInfo->biSizeImage,&dwRead,NULL)){goto SuccessExit;}ErrorExit:GlobalUnlock(hBMP);ErrorExit_NoUnlock:GlobalFree(hBMP);CloseHandle(hFile);return NULL;SuccessExit:CloseHandle(hFile);GlobalUnlock(hBMP);return hBMP;
}/********************************************************************************************
*SaveBMP(HANDLE hBMP,LPCTSTR lpFileName)
*功能：存储位图数据到指定文件
*参数：HANDLE hBMP,要存储的位图数据缓存区的句柄，包括位图信息块和像素阵列LPCTSTR lpFileName，指定位图文件的文件名（路径名）
*返回值：TRUE,存储成功FALSE，存储失败
*********************************************************************************************/
BOOL CBMPTestView::SaveBMP(HANDLE hBMP,LPCTSTR lpFileName)
{BITMAPFILEHEADER bmfHeader; //位图文件头LPBITMAPINFOHEADER lpbmInfo; //指向文件头的指针HANDLE hFile; //文件句柄DWORD dwBMPSize,dwBitsSize; //位图的信息头、颜色表、像素阵列大小，像素阵列大小DWORD dwWritten;if(!hBMP){return FALSE;}//根据指定的文件（路径）名创建文件hFile=CreateFile(lpFileName,GENERIC_WRITE,0,NULL,CREATE_ALWAYS,FILE_ATTRIBUTE_NORMAL | FILE_FLAG_SEQUENTIAL_SCAN,NULL);if(hFile==INVALID_HANDLE_VALUE){return FALSE;}//获得指向位图数据缓冲区（包括位图信息块和像素阵列）的指针，即该指针指向信息头lpbmInfo=(LPBITMAPINFOHEADER)GlobalLock(hBMP);if(!lpbmInfo){CloseHandle(hFile);return FALSE;}if(lpbmInfo->biSize != sizeof(BITMAPINFOHEADER)){GlobalUnlock(hBMP);CloseHandle(hFile);return FALSE;}//计算位图信息块大小（包括信息头和颜色表），调用BMPColorNum()计算颜色表项数dwBMPSize=*(LPDWORD)lpbmInfo+BMPColorNum((LPBYTE)lpbmInfo)*sizeof(RGBQUAD);//计算像素阵列大小dwBitsSize=WIDTHBYTES(lpbmInfo->biWidth*(DWORD)lpbmInfo->biBitCount)*lpbmInfo->biHeight;lpbmInfo->biSizeImage=dwBitsSize; //填写信息头的biSizeImage，即像素阵列占用字节数//位图大小（信息块和像素阵列）dwBMPSize+=dwBitsSize;//填写文件头结构bmfHeader.bfType=0x4d42;bmfHeader.bfSize=dwBMPSize+sizeof(BITMAPFILEHEADER); //位图文件大小bmfHeader.bfReserved1=0;bmfHeader.bfReserved2=0;//像素阵列相对文件头的偏移量bmfHeader.bfOffBits=(DWORD)sizeof(BITMAPFILEHEADER)+lpbmInfo->biSize+BMPColorNum((LPBYTE)lpbmInfo)*sizeof(RGBQUAD);//写文件头WriteFile(hFile,(LPBYTE)&bmfHeader,sizeof(BITMAPFILEHEADER),&dwWritten,NULL);//写信息头、颜色表和像素阵列数据WriteFile(hFile,(LPBYTE)lpbmInfo,dwBMPSize,&dwWritten,NULL);GlobalUnlock(hBMP);CloseHandle(hFile);if(dwWritten==0)return FALSE;elsereturn TRUE;return 0;
}/********************************************************************************************
*BMPColorNum(LPBYTE lpbmInfo)
*功能：计算颜色表的颜色项数
*参数：LPBYTE lpbmInfo,位图缓冲区地址，即指向位图信息头的指针
*返回值：DOWRD,颜色表中的颜色项数
*********************************************************************************************/
WORD CBMPTestView::BMPColorNum(LPBYTE lpbmInfo)
{WORD wBitCount;//根据信息头的biBitCount计算颜色表项数wBitCount=((LPBITMAPINFOHEADER)lpbmInfo)->biBitCount;switch(wBitCount){case 1:return 2;case 4:return 16;case 8:return 256;default:return 0;}
}/********************************************************************************************
*CreateBMPPalette(LPBYTE lpBMP)
*功能：根据位图颜色表创建调色板
*参数：LPBYTE lpBMP,位图缓冲区地址，即指向位图信息头的指针
*返回值：HPALETTE,创建的调色板句柄，若创建失败，则返回NULL
*********************************************************************************************/
HPALETTE CBMPTestView::CreateBMPPalette(LPBYTE lpBMP)
{LPLOGPALETTE lpPalette; //指向逻辑调色板的指针HANDLE hLogPal; //逻辑调色板句柄HPALETTE hPalette=NULL; //初始化调色板LPBITMAPINFO lpbmInfo; //指向LPBITMAPINFO结构的指针int wNumColors; //颜色表的颜色数int i;if(!lpBMP) //若不是有效指针，则返回NULL,表示创建失败return NULL;lpbmInfo=(LPBITMAPINFO)lpBMP; //指向位图信息块的指针wNumColors=BMPColorNum((LPBYTE)lpBMP); //获取位图颜色表中的颜色数if(wNumColors){//为逻辑调色板分配内存空间hLogPal=GlobalAlloc(GHND,sizeof(LOGPALETTE)+sizeof(PALETTEENTRY)*wNumColors);//若分配失败，则返回NULLif(!hLogPal)return NULL;lpPalette=(LPLOGPALETTE)GlobalLock(hLogPal); //使lpPalette指向逻辑调色板//设置逻辑调色板lpPalette->palVersion=0x300; //逻辑调色板版本号lpPalette->palNumEntries=wNumColors; //设置调色板颜色数//根据位图颜色表设置调色板颜色项for(i=0;i<wNumColors;i++){lpPalette->palPalEntry[i].peRed=lpbmInfo->bmiColors[i].rgbRed;lpPalette->palPalEntry[i].peGreen=lpbmInfo->bmiColors[i].rgbGreen;lpPalette->palPalEntry[i].peBlue=lpbmInfo->bmiColors[i].rgbBlue;lpPalette->palPalEntry[i].peFlags=0;}hPalette=CreatePalette(lpPalette); //创建调色板GlobalUnlock(hLogPal);GlobalFree(hLogPal);if(!hPalette) //如果创建失败，则返回NULLreturn NULL;}return hPalette; //若创建成功则返回调色板句柄
}/********************************************************************************************
*PaintBMP(HDC hDC,LPRECT lpDCRect,HANDLE hBMP,LPRECT lpBMPRect,HPALETTE hPalette)
*功能：显示位图
*参数：HDC hDC,显示位图的设备描述句柄LPRECT lpDCRect,设备中显示位图的矩形区域HANDLE hBMP,要显示的位图数据缓冲区句柄LPRECT lpBMPRect,要显示的位图矩形区域HPALETTE hPalette,用来显示位图的调色板句柄，若为NULL则根据位图的颜色表来显示
*返回值：TRUE,显示成功FALSE,显示失败
*********************************************************************************************/
bool CBMPTestView::PaintBMP(HDC hDC,LPRECT lpDCRect,HANDLE hBMP,LPRECT lpBMPRect,HPALETTE hPalette)
{LPBYTE lpBMPHdr; //指向位图数据的指针，即指向位图信息头LPBYTE lpBMPBits; //指向位图要素阵列的指针BOOL bSuccessful=FALSE; //函数StretchDIBits()是否成功执行HPALETTE hOldPal=NULL; //原调色板句柄//若位图句柄hBMP=0则不能显示，返回FALSEif(!hBMP)return FALSE;//使lpBMPHdr指向位图信息头lpBMPHdr=(LPBYTE)GlobalLock(hBMP);//使lpBMPBits指向位图像素阵列lpBMPBits=lpBMPHdr+sizeof(BITMAPINFOHEADER)+BMPColorNum(lpBMPHdr)*sizeof(RGBQUAD);//若没有指定调色板，则调用函数CreateBMPalette()根据要显示位图的颜色表创建调色板if(!hPalette){hPalette=CreateBMPPalette(lpBMPHdr);}//选择并实现指定的或新建的调色板，同时记录原调色板hOldPalif(hPalette){hOldPal=SelectPalette(hDC,hPalette,TRUE);RealizePalette(hDC);}//设置位图拉伸模式SetStretchBltMode(hDC,COLORONCOLOR);//使用函数StretchDIBits()将位图图像矩形区域中像素使用的颜色数据复制到指定目标矩形中bSuccessful=StretchDIBits(hDC,lpDCRect->left,lpDCRect->top,lpDCRect->right-lpDCRect->left,lpDCRect->bottom-lpDCRect->top,lpBMPRect->left,((LPBITMAPINFOHEADER)lpBMPHdr)->biHeight-lpBMPRect->top-(lpBMPRect->bottom-lpBMPRect->top),lpBMPRect->right-lpBMPRect->left,lpBMPRect->bottom-lpBMPRect->top,lpBMPBits,(LPBITMAPINFO)lpBMPHdr,DIB_RGB_COLORS,SRCCOPY);//重新选择原调色板if(hOldPal){SelectPalette(hDC,hOldPal,FALSE);}GlobalUnlock(hBMP);return bSuccessful;
}
在函数SaveBMP()中为使像素阵列每行的字节数为4的整数倍，使用宏WIDTHBYTES.在BMPTestView.cpp文件开始处添加如下宏定义：
#define WIDTHBYTES(bits) (((bits)+31)/32*4) //使像素阵列每一行字节数是4的倍数3.添加成员变量：

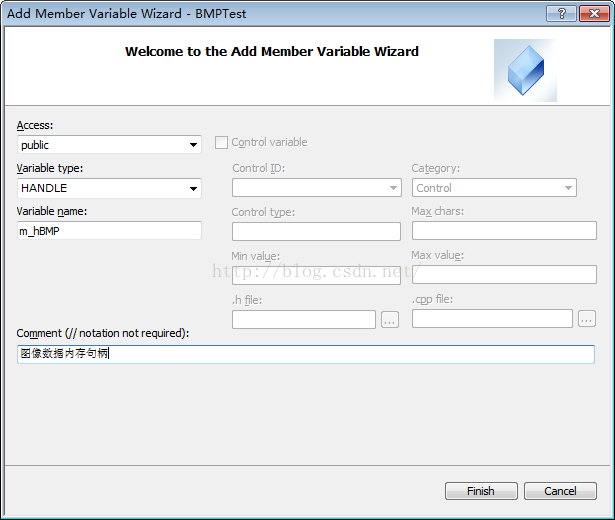

在类资源视图中右击CBMPTestView类，在弹出的菜单中选择添加->添加变量选择，将会弹出添加成员变量向导对话框，然后为CBMPTestView添加两个公共public的成员变量：
<span style="white-space:pre"></span><pre name="code" class="cpp">HANDLE m_hBMP;<span style="font-family: Arial, Helvetica, sans-serif;"> </span><span style="font-family: Arial, Helvetica, sans-serif;">// 图像数据内存句柄</span>CRect m_rcBMP;<span style="font-family: Arial, Helvetica, sans-serif;"> </span><span style="font-family: Arial, Helvetica, sans-serif;">// 图像矩形区域</span>
4.重写OnInitialUpdate()函数载入位图
应用程序调用OnDraw()函数之前会先调用OnInitialUpdate()函数。因此可重写OnInitialUpdate()函数，在其中添加代码来载入位图并获取相关位图信息。
在类视图中右击CBMPTestView类，在弹出的对话框中选择属性，然后选择重写(overrides)栏，
然后单击OnInitialUpdate()函数项的下拉按钮，选择“<添加>OnInitialUpdate()"选项，就可以重写OnInitialUpdate()函数，在其中添加如下代码，调用函数LoadBMP()载入位图
/***********************************************************************************************
*OnInitialUpdate()
*功能：初始化应用程序，载入位图并获取位图信息
*参数：无
*返回值：void
***********************************************************************************************/
void CBMPTestView::OnInitialUpdate()
{CView::OnInitialUpdate();// TODO: Add your specialized code here and/or call the base classm_hBMP=LoadBMP((CString)"test.bmp"); //载入位图//获取位图信息，以初始化显示区域LPBITMAPINFOHEADER lpBMP=(LPBITMAPINFOHEADER)GlobalLock(m_hBMP);m_rcBMP.left=0;m_rcBMP.top=0;m_rcBMP.right=lpBMP->biWidth;m_rcBMP.bottom=lpBMP->biHeight;GlobalUnlock(m_hBMP);
}5.函数OnDraw（）中添加代码实现位图显示
OnDraw()函数是CView类的成员函数，当视图变得无效（大小改变、移动或遮盖等）时，才被调用，以重绘视图。因此一般将绘制代码放在OnDraw（）中。此处将调用PaintBMP()函数显示位图。
void CBMPTestView::OnDraw(CDC* pDC)
{CBMPTestDoc* pDoc = GetDocument();ASSERT_VALID(pDoc);if (!pDoc)return;// TODO: add draw code for native data herePaintBMP(pDC->GetSafeHdc(),m_rcBMP,m_hBMP,m_rcBMP,NULL);
}6.任找一张BMP图像，将其命名为test.bmp，然后将其放在工程目录下，运行程序，结果如下所示：
7.存储位图：
载入位图后，就可以获得位图数据缓冲区的句柄，之后就可以对位图进行相关处理，以及将处理后的位图放到指定文件。示例中，在函数OnInitialUpdate()函数末尾添加如下语句，调用SaveBMP（）函数来存储位图到项目目录下的test1.bmp；
SaveBMP(m_hBMP,(CString)"test1.bmp"); //保存位图同路径下的文件名不能相同，否则会覆盖原文件。
再次运行程序后，会在项目目录下生成一个test1.bmp的位图文件。
参考文献：张俊华.《医学图像三维重建和可视化——VC++实现实例》.科学出版社
