matplotlib 是python可视化著名的2D绘图库,类似于matlab的绘图工具。在其官网中也提供了非常多的例子,照猫画虎基本能完成所需的作图。本文主要介绍下matplotlib作图的一些基础知识。

利用matplotlib库作图,在程序中先要引入pyplot作图模块:

import matplotlib.pyplot as plt

结合例子作介绍:

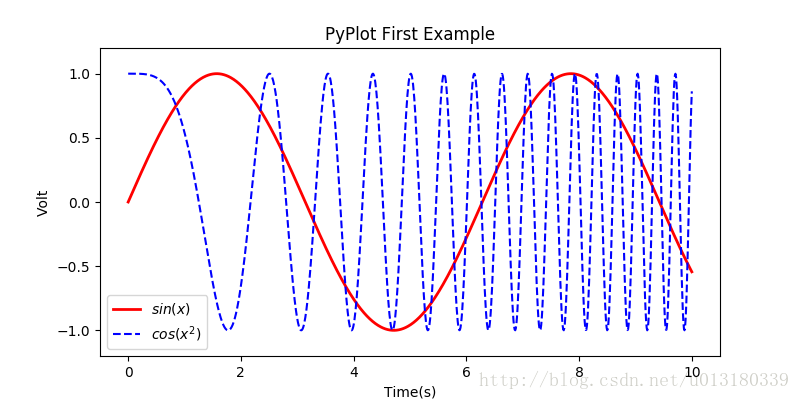

例子1.

# -*- coding: utf-8 -*-
import numpy as np
import matplotlib.pyplot as pltx = np.linspace(0, 10, 1000)
y = np.sin(x)
z = np.cos(x**2)
# use attribute figure to create a figure object
plt.figure(figsize=(8,4))
plt.plot(x,y,label="$sin(x)$",color="red",linewidth=2)
plt.plot(x,z,"b--",label="$cos(x^2)$")
plt.xlabel("Time(s)")
plt.ylabel("Volt")
plt.title("PyPlot First Example")
plt.ylim(-1.2,1.2)
plt.legend()
plt.savefig('fig1.png')
plt.show()

这里写图片描述
这里plt.figure(figsize=(8, 4)) 创建了一个绘图对象,图片尺寸长8英寸,宽4英寸,dpi可以指定每英寸多少像素,默认80.
plot函数的调用,将x,y数组传递给plot,用关键字参数指定曲线的各种属性
绘图对象的其他属性(坐标轴等)的设置:
- xlabel:设置x轴的标注
- ylabel:设置y轴的标注
- title: 设置图表的标题
- xlim,ylim:设置x,y轴的坐标范围
- legend:显示曲线标注
最后用plt.savefig(name)plt.show() 保存、显示创建的所有绘图对象。


1. 配置属性

matplotlib所绘制的每个组成部分都有对应一个对象,我们可以通过调用这些对象的属性设置方法set_* 或者pyplot的属性设置函数setp设置其属性值。例如plot函数返回一个matplotlib.lines.Line2D对象的列表,下面的例子显示如何设置Line2D对象的属性:

In [1]: import numpy as npIn [2]: import matplotlib.pyplot as pltIn [3]: x = np.arange(0, 5, 0.1)In [4]: line, = plt.plot(x, x*x)In [5]: line
Out[5]: <matplotlib.lines.Line2D at 0x7fce780c74e0>In [6]: lines = plt.plot(x, x*x)In [7]: lines
Out[7]: [<matplotlib.lines.Line2D at 0x7fce780e2588>]

plot函数返回的是一个列表,lines说明了这一点;通过line, = plt.plot(x, x*x) 获取的是这个列表中的第一个元素。

In [8]: line.set_antialiased(False)In [9]: lines = plt.plot(x, np.sin(x),  x, np.cos(x))In [10]: lines
Out[10]:
[<matplotlib.lines.Line2D at 0x7fce7808b518>,<matplotlib.lines.Line2D at 0x7fce7808bd30>]In [11]: plt.setp(lines, color='r', lw=2)

调用Line2D对象line的set_antialiased方法,关闭对象的反锯齿效果。或者通过调用plt.setp函数配置多个Line2D对象的颜色和先款属性。同样可以通过调用Line2D对象的get_*, 或者plt.getp函数获取对象的属性。
matplotlib的整个图表为一个Figure对象,此对象在调用plt.figure函数时返回,也可以通过plt.gcf函数获取当前的绘图对象。

f =plt.gcf()

2. 绘制多轴图

一个绘图对象(figure)可以包含多个轴(axis),在matplotlib中用轴表示一个绘图区域,可以将其理解为子图。上面的例子1中,绘图对象只包含一个轴,因此只显示了一个轴(子图)。我们可以用subplot函数快速绘制多个轴的图表。

subplot(numRows, numCols, plotNum)

subplot将整个绘图区域等分为numRows行 * numCols列个子区域,然后按照从左到右,从上到下的顺序对每个子区域进行编号,左上的子区域的编号为1。如果numRows,numCols和plotNum这三个数都小于10的话,可以把它们缩写为一个整数,例如subplot(323)和subplot(3,2,3)是相同的。subplot在plotNum指定的区域中创建一个轴对象。如果新创建的轴和之前创建的轴重叠的话,之前的轴将被删除。

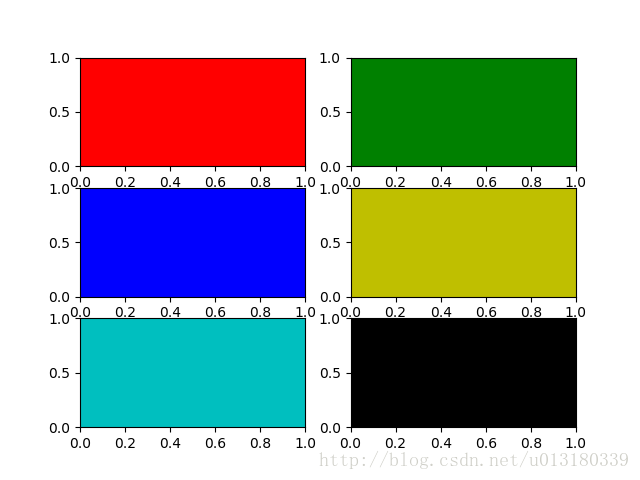

for idx, color in enumerate("rgbyck"):plt.subplot(320+idx+1, facecolor=color)
plt.show()

这里写图片描述

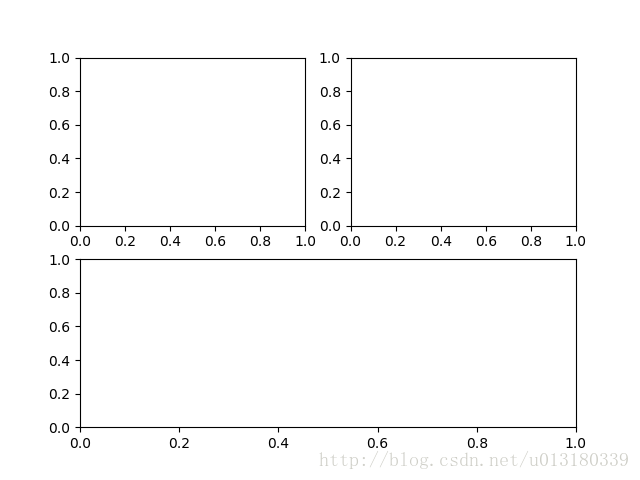

如果希望某个轴占据整个行或者列的话,可以如下调用:

plt.subplot(221) # 分成2*2,画在第一
plt.subplot(222) # 分成2*2,画在第二
plt.subplot(212) # 分成2*1,画在第二
plt.show()

这里写图片描述

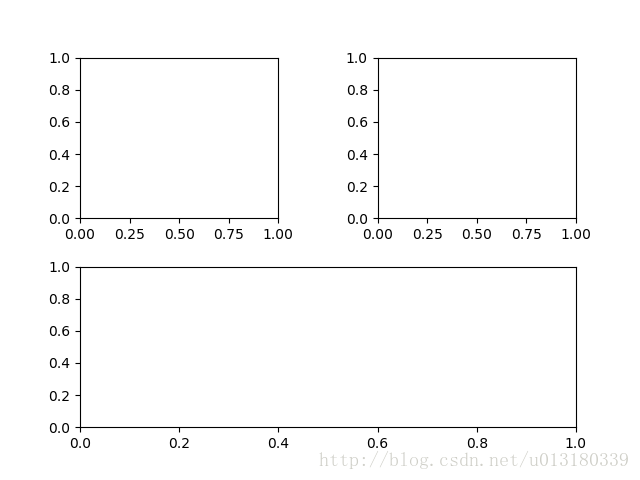

当绘图对象中有多个轴的时候,可以调用subplots_adjust 函数,它有left, right, bottom, top, wspace, hspace等几个关键字参数,值都是0,1之间的小数,它们是以绘图区域的宽高为1进行正规化之后的坐标或者长度:

f = plt.gcf()
f.subplots_adjust(hspace=0.3, wspace=0.5)
plt.show()

这里写图片描述


3. Artist 对象

matplotlib API包含三层:
- backend_bases.FigureCanvas: 图表的绘制领域
- backend_bases.Renderer: 知道如何在FigureCanvas上绘图
- artist.Artist: 知道如何使用Renderer在FigureCanvas上绘图

FigureCanvas和Renderer需要处理底层的绘图操作,例如使用wxPython在界面上绘图,或者使用PostScript绘制PDF。Artist则处理所有的高层结构,例如处理图表、文字和曲线等的绘制和布局。通常我们只和Artist打交道,而不需要关心底层的绘制细节。

Artists分为简单类型和容器类型两种。简单类型的Artists为标准的绘图元件,例如Line2D、 Rectangle、 Text、AxesImage 等等。而容器类型则可以包含许多简单类型的Artists,使它们组织成一个整体,例如Axis、 Axes、Figure等。

直接使用Artists创建图表的标准流程:
- 创建Figure对象
- 用Figure对象创建一个或多个Axes或Subplot对象
- 调用Axes等对象的方法创建各种简单类型的Artists

下面首先调用pyplot.figure辅助函数创建Figure对象,然后调用Figure对象的add_axes方法在其中创建一个Axes对象,add_axes的参数是一个形如[left, bottom, width, height]的列表,这些数值分别指定所创建的Axes对象相对于fig的位置和大小,取值范围都在0到1之间:

fig = plt.figure()
ax = fig.add_axes([0.15, 0.1, 0.7, 0.3])

然后我们调用ax的plot方法绘图,创建一条曲线,并且返回此曲线对象(Line2D)。

In [32]: line, = ax.plot([1,2,3],[1,2,1])In [33]: ax.lines
Out[33]: [<matplotlib.lines.Line2D at 0x7fce6e145470>]In [34]: line
Out[34]: <matplotlib.lines.Line2D at 0x7fce6e145470>

ax.lines是一个为包含ax的所有曲线的列表,后续的ax.plot调用会往此列表中添加新的曲线。如果想删除某条曲线的话,直接从此列表中删除即可。

Axes对象还包括许多其它的Artists对象,例如我们可以通过调用set_xlabel设置其X轴上的标题:

ax.set_xlabel("time")

4. Artist的属性

图表中的每个元素都用一个matplotlib的Artist对象表示,而每个Artist对象都有一大堆属性控制其显示效果。例如Figure对象和Axes对象都有patch属性作为其背景,它的值是一个Rectangle对象。通过设置此它的一些属性可以修改Figrue图表的背景颜色或者透明度等属性,下面的例子将图表的背景颜色设置为绿色:

fig = plt.figure()
fig.show()
fig.patch.set_color("g")
fig.canvas.draw()

patch的color属性通过set_color函数进行设置,属性修改之后并不会立即反映到图表的显示上,还需要调用fig.canvas.draw()函数才能够更新显示。

下面是Artist对象都具有的一些属性:
- alpha : 透明度,值在0到1之间,0为完全透明,1为完全不透明
- animated: 布尔值,在绘制动画效果时使用
- axes: 此Artist对象所在的Axes对象,可能为None
- clip_box: 对象的裁剪框
- clip_on: 是否裁剪
- clip_path: 裁剪的路径
- contains: 判断指定点是否在对象上的函数
- figure: 所在的Figure对象,可能为None
- label: 文本标签
- picker: 制Artist对象选取
- transform: 控制偏移旋转
- visible: 是否可见
- zorder: 控制绘图顺序

Artist对象的所有属性都通过相应的 get_* set_* 函数进行读写。
如果你想用一条语句设置多个属性的话,可以使用set函数:

fig.set(alpha=0.5, zorder=2)

5. Figure容器

现在我们知道如何观察和修改已知的某个Artist对象的属性,接下来要解决如何找到指定的Artist对象。前面我们介绍过Artist对象有容器类型和简单类型两种,这一节让我们来详细看看容器类型的内容。

最大的Artist容器是matplotlib.figure.Figure,它包括组成图表的所有元素。图表的背景是一个Rectangle对象,用Figure.patch属性表示。当你通过调用add_subplot或者add_axes方法往图表中添加轴(子图时),这些子图都将添加到Figure.axes属性中,同时这两个方法也返回添加进axes属性的对象,注意返回值的类型有所不同,实际上AxesSubplot是Axes的子类。

In [38]: fig = plt.figure()...: ax1 = fig.add_subplot(211)...: ax2 = fig.add_axes([0.1, 0.1, 0.7, 0.3])...: In [39]: ax1
Out[39]: <matplotlib.axes._subplots.AxesSubplot at 0x7fce6dee7358>In [40]: ax2
Out[40]: <matplotlib.axes._axes.Axes at 0x7fce6e94f828>

不建议直接对Figure.axes属性进行列表操作,而应该使用add_subplot, add_axes, delaxes等方法进行添加和删除操作。

Figure对象有如下属性包含其它的Artist对象:

  • axes : Axes对象列表
  • patch : 作为背景的Rectangle对象
  • images : FigureImage对象列表,用来显示图片
  • legends : Legend对象列表
  • lines : Line2D对象列表
  • patches : patch对象列表
  • texts : Text对象列表,用来显示文字

6. Axes容器

Axes容器是整个matplotlib库的核心,它包含了组成图表的众多Artist对象,并且有许多方法函数帮助我们创建、修改这些对象。和Figure一样,它有一个patch属性作为背景,当它是笛卡尔坐标时,patch属性是一个Rectangle对象,而当它是极坐标时,patch属性则是Circle对象。例如下面的语句设置Axes对象的背景颜色为绿色:

fig = plt.figure()
ax = fig.add_subplot(111)
ax.patch.set_facecolor("green")

当你调用Axes的绘图方法(例如plot),它将创建一组Line2D对象,并将所有的关键字参数传递给这些Line2D对象,并将它们添加进Axes.lines属性中,最后返回所创建的Line2D对象列表:

>>> x, y = np.random.rand(2, 100)
>>> line, = ax.plot(x, y, "-", color="blue", linewidth=2)
>>> line
<matplotlib.lines.Line2D object at 0x03007030>
>>> ax.lines
[<matplotlib.lines.Line2D object at 0x03007030>]

注意plot返回的是一个Line2D对象的列表,因为我们可以传递多组X,Y轴的数据,一次绘制多条曲线。

与plot方法类似,绘制直方图的方法bar和绘制柱状统计图的方法hist将创建一个Patch对象的列表,每个元素实际上都是Patch的子类Rectangle,并且将所创建的Patch对象都添加进Axes.patches属性中

下面详细列出Axes包含各种Artist对象的属性:

  • artists : Artist对象列表
  • patch : 作为Axes背景的Patch对象,可以是Rectangle或者Circle
  • collections : Collection对象列表
  • images : AxesImage对象列表
  • legends : Legend对象列表
  • lines : Line2D对象列表
  • patches : Patch对象列表
  • texts : Text对象列表
  • xaxis : XAxis对象
  • yaxis : YAxis对象

下面列出Axes的创建Artist对象的方法:

Axes的方法所创建的对象添加进的列表
annotateAnnotatetexts
barsRectanglepatches
errorbarLine2D, Rectanglelines,patches
fillPolygonpatches
histRectanglepatches
imshowAxesImageimages
legendLegendlegends
plotLine2Dlines
scatterPolygonCollectionCollections
textTexttexts

下面以绘制散列图(scatter)为例,验证一下:

>>> fig = plt.figure()
>>> ax = fig.add_subplot(111)
>>> t = ax.scatter(np.random.rand(20), np.random.rand(20))
>>> t # 返回值为CircleCollection对象
<matplotlib.collections.CircleCollection object at 0x06004230>
>>> ax.collections # 返回的对象已经添加进了collections列表中
[<matplotlib.collections.CircleCollection object at 0x06004230>]
>>> fig.show()
>>> t.get_sizes() # 获得Collection的点数
20

这里写图片描述


7. Axis容器

Axis容器包括坐标轴上的刻度线、刻度文本、坐标网格以及坐标轴标题等内容。刻度包括主刻度和副刻度,分别通过Axis.get_major_ticks和Axis.get_minor_ticks方法获得。每个刻度线都是一个XTick或者YTick对象,它包括实际的刻度线和刻度文本。为了方便访问刻度线和文本,Axis对象提供了get_ticklabels和get_ticklines方法分别直接获得刻度线和刻度文本。

原始网站:
matplotlib-绘制精美图表
