环境：

android 4.3


HAL(hardware abstract layer)是位于操作系统与硬件之间的接口层，目的在于硬件抽象化。它存在于linux的应用层，它在Android系统中的位置是：向下连接驱动，向上给JNI提供接口。

源码的位置：

msm8x12\hardware\libhardware_legacy 为过去的HAL目录，采用链接库模块概念的旧架构，audio,power,wifi,vibrator,uevent等有使用该架构

X:\D500_android\msm8x12\hardware\libhardware 为当前使用的HAL架构，audio,bluetooth,camera,fb,gps,lights,power,sensor,rtc,nfc等有使用该架构

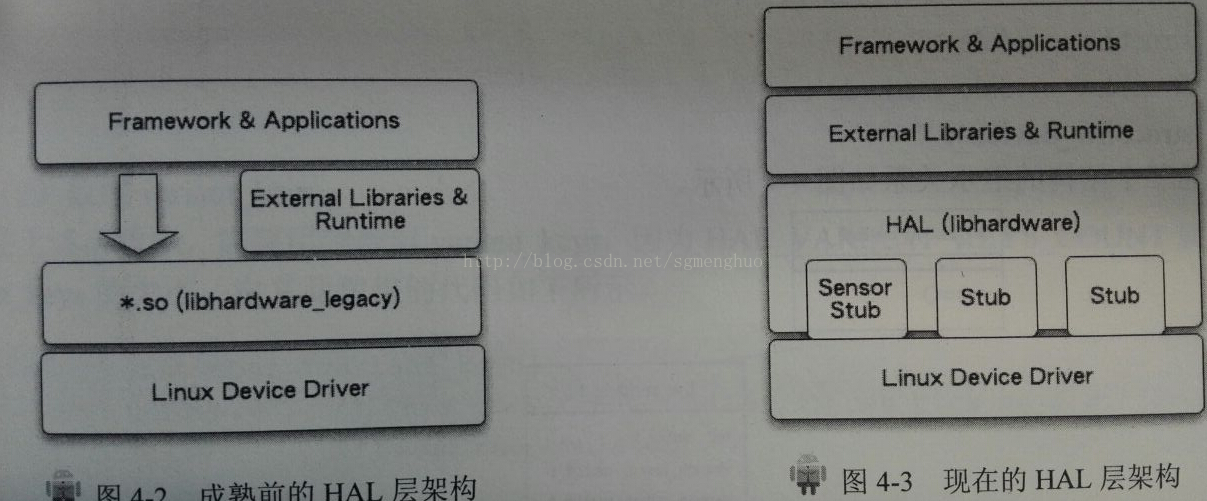

两种HAL架构示意图如下：


其中左边的HAL架构继承的是老的linux共享库思路，把硬件接口都打包到libhardware_legacy.so，Android的JNI在要调用到这个库的硬件接口函数时，只要将Android.mk中的LOCAL_SHARED_LIBRARIES增加libhardware_legacy就行，这样就会到共享库中获取接口。

缺点：多个进程使用时，会映射到多个进程空间，造成浪费。

右边的HAL架构是当前Android源码中使用的思路，每一个硬件模块称为一个stub（代理人），并且借尸so的形式编译，所有的stub都要通过libhardware.so(由hardware.c)才能找到每一个stub，才能回调每一个stub中硬件抽象接口，当然stub在编写时需要按照HAL_MODULE_INFO_SYM的格式来写，通过libhardware.so找到stub时，就会将该stub加载到内存，返回该stub的模块指针。

优点：采用HAL module和HAL stub结合形式，HAL stub不是共享库，上层只拥有访问stub的函数指针，并不需要stub，Runtime只需要根据module ID并通过HAL module提供的统一接口就能取得stub的操作函数，只会被映射到一个进程，不会浪费空间。


对于libhardware.so/hardware.c而言，我们只需关心它里面几个重要的结构体和一些路径和命名规则即可。

比较重要的结构体代码片如下：

[cpp] view plain copy
print ?
  1. /
  2.   Every device data structure must begin with hw_device_t
  3.   followed by module specific public methods and attributes.
  4.   每个设备结构体成员都要以hw_device_t开头，然后再是设备专有其他属性方法
  5.  /
  6. typedef struct hw_device_t {
  7.     / tag must be initialized to HARDWARE_DEVICE_TAG /
  8.     uint32_t tag;
  9.
  10.     uint32_t version;
  11.
  12.     / reference to the module this device belongs to /
  13.     struct hw_module_t* module;
  14.
  15.     / padding reserved for future use /
  16.     uint32_t reserved[12];
  17.
  18.     / Close this device ,一般是回收device结构体/
  19.     int (close)(struct hw_device_t device);
  20.
  21. } hw_device_t;
  22.
  23. /
  24.   每个模块stub结构体变量必须命名为HAL_MODULE_INFO_SYM，数据域成员必须以
  25.   hw_module_t开头，然后再是模块专有属性方法
  26.  /
  27. typedef struct hw_module_t {
  28.     / tag must be initialized to HARDWARE_MODULE_TAG /
  29.     uint32_t tag;
  30.
  31.     uint16_t module_api_version;
  32. #define version_major module_api_version
  33.     /
  34.       Presently, 0 is the only valid value.
  35.       当前必须赋值为0
  36.      /
  37.     uint16_t hal_api_version;
  38. #define version_minor hal_api_version
  39.
  40.     / 模块的module ID /
  41.     const char id;
  42.
  43.     / Name of this module /
  44.     const char name;
  45.
  46.     / Author/owner/implementor of the module /
  47.     const char author;
  48.
  49.     / Modules methods /
  50.     struct hw_module_methods_t* methods;
  51.
  52.     / module’s dso /
  53.     void dso;
  54.
  55.     / padding to 128 bytes, reserved for future use /
  56.     uint32_t reserved[32-7];
  57.
  58. } hw_module_t;
  59.
  60.
  61. typedef struct hw_module_methods_t {
  62.     / Open a specific device ，基本就是malloc设备结构体，并加上回调函数接口/
  63.     int (open)(const struct hw_module_t module, const char id,
  64.             struct hw_device_t device);
  65.
  66. } hw_module_methods_t;
/*
* Every device data structure must begin with hw_device_t
* followed by module specific public methods and attributes.
* 每个设备结构体成员都要以hw_device_t开头，然后再是设备专有其他属性方法
*/

typedef struct hw_device_t {
/* tag must be initialized to HARDWARE_DEVICE_TAG /
uint32_t tag;

uint32_t version;/** reference to the module this device belongs to */
struct hw_module_t* module;/** padding reserved for future use */
uint32_t reserved[12];/** Close this device ,一般是回收device结构体*/
int (*close)(struct hw_device_t* device);

} hw_device_t;

/**
* 每个模块stub结构体变量必须命名为HAL_MODULE_INFO_SYM，数据域成员必须以
* hw_module_t开头，然后再是模块专有属性方法
*/
typedef struct hw_module_t {
/* tag must be initialized to HARDWARE_MODULE_TAG /
uint32_t tag;

uint16_t module_api_version;
#define version_major module_api_version /** * Presently, 0 is the only valid value. * 当前必须赋值为0 */ uint16_t hal_api_version; #define version_minor hal_api_version /** 模块的module ID */ const char *id; /** Name of this module */ const char *name; /** Author/owner/implementor of the module */ const char *author; /** Modules methods */ struct hw_module_methods_t* methods; /** module's dso */ void* dso; /** padding to 128 bytes, reserved for future use */ uint32_t reserved[32-7]; } hw_module_t; typedef struct hw_module_methods_t { /** Open a specific device ，基本就是malloc设备结构体，并加上回调函数接口*/ int (*open)(const struct hw_module_t* module, const char* id, struct hw_device_t** device); } hw_module_methods_t;

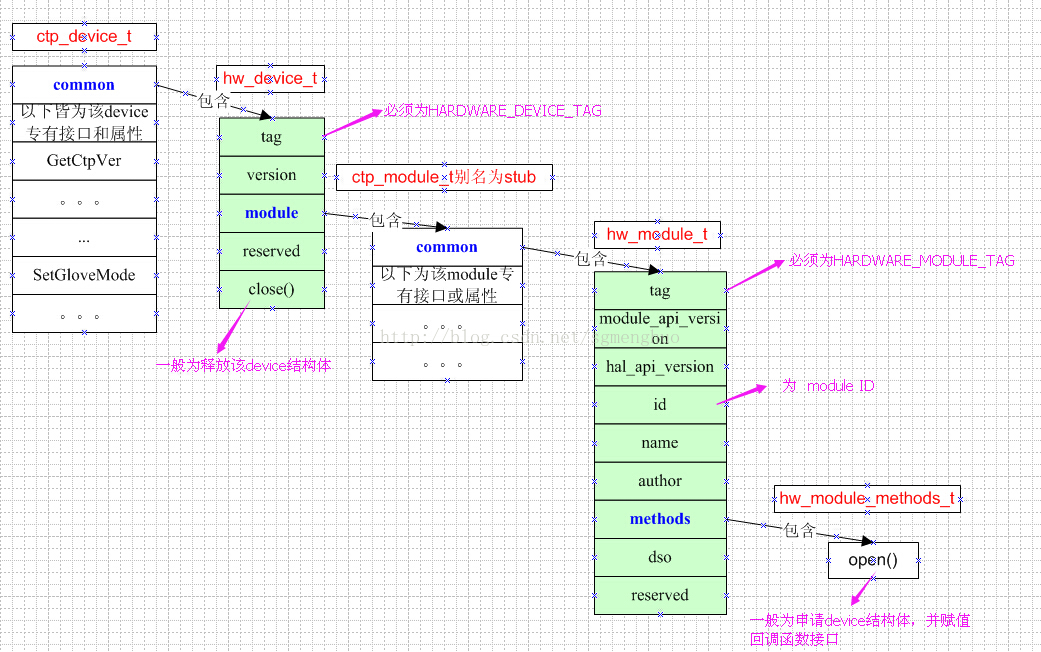

下面以名为ctp的 HAL stub为例，给出结构图来解释这些结构体之间的关系：



另外libhardware.so搜索stub的路径优先顺序为：先搜索/vendor/lib/hw目录，再搜索/system/lib/hw；

在每个路径下搜索stub的命名优先顺序为(其中name为定义的module ID，后一个参数为属性值):

<MODULE_ID>.$(ro.product.board).so例如led.trout.so

<MODULE_ID>.$(ro.board.platform).so例如led.msm7k.so

<MODULE_ID>.$(ro.arch).so例如led.ARMV6.so

若以上都未搜索到stub，那么就搜索/system/lib/hw/<MODULE_ID>.default.so


新框架总的思路：


具体来说：android frameworks中JNI调用/hardware/libhardware/hardware.c中定义的hw_get_module函数来获取硬件模块，然后调用硬件模块中的方法，硬件模块中的方法直接调用内核接口完成相关功能。


其中每一个module/stub的定义时都叫做HAL_MODULE_INFO_SYM，那么当系统中存在两个或者更多个使用了相同HAL Module Name的so的时候，不就混乱了么？

带着这个疑问查看 Android 源码，会发现 Android 中实现调用 HAL 是通过 hw_get_module 实现的。

int hw_get_module(const char *id, const struct hw_module_t **module);

这是其函数原型， id 会指定 Hardware 的 id ，这是一个字符串，比如 sensor 的 id 是

#define SENSORS_HARDWARE_MODULE_ID “sensors” ，如果找到了对应的 hw_module_t 结构体，会将其指针放入 *module 中。看看它的实现。。。。

    /* Loop through the configuration variants looking for a module */

    for (i=0 ; i<HAL_VARIANT_KEYS_COUNT+1 ; i++) {

        if (i < HAL_VARIANT_KEYS_COUNT) {

             // 获取 ro.hardware/ro.product.board/ro.board.platform/ro.arch 等 key 的值。

            if (property_get(variant_keys[i], prop, NULL) == 0) {

                continue;

            }

            snprintf(path, sizeof(path), “%s/%s.%s.so”,

                    HAL_LIBRARY_PATH, id, prop);

              // 如果开发板叫做 mmdroid, 那么这里的 path 就是system/lib/hw/sensor.mmdroid.so

        } else {

            snprintf(path, sizeof(path), “%s/%s.default.so”,

                    HAL_LIBRARY_PATH, id);// 默认会加载 /system/lib/hw/sensor.default.so



         }

        if (access(path, R_OK)) {

            continue;

        }

        /* we found a library matching this id/variant */

        break;

    }

    status = -ENOENT;

    if (i < HAL_VARIANT_KEYS_COUNT+1) {

        /* load the module, if this fails, we’re doomed, and we should not try

         * to load a different variant. */

        status = load(id, path, module);// 调用 load 函数打开动态链接库

    }





获取了动态链接库的路径之后，就会调用 load 函数打开它，下面会打开它。



奥秘在 load 中

static int load(const char *id,

        const char *path,

        const struct hw_module_t **pHmi)

{

    int status;

    void *handle;

    struct hw_module_t *hmi;



    /*

     * load the symbols resolving undefined symbols before

     * dlopen returns. Since RTLD_GLOBAL is not or’d in with

     * RTLD_NOW the external symbols will not be global

     */

    handle = dlopen(path, RTLD_NOW);// 打开动态库

    if (handle == NULL) {

        char const *err_str = dlerror();

        LOGE(“load: module=%s/n%s”, path, err_str?err_str:”unknown”);

        status = -EINVAL;

        goto done;

    }



    /* Get the address of the struct hal_module_info. */

    const char *sym = HAL_MODULE_INFO_SYM_AS_STR;// 被定义为了“ HMI ”

    hmi = (struct hw_module_t *)dlsym(handle, sym);// 查找“ HMI ”这个导出符号，并获取其地址

    if (hmi == NULL) {

        LOGE(“load: couldn’t find symbol %s”, sym);

        status = -EINVAL;

        goto done;

    }



/* Check that the id matches */

// 找到了 hw_module_t 结构！！！

    if (strcmp(id, hmi->id) != 0) {

        LOGE(“load: id=%s != hmi->id=%s”, id, hmi->id);

        status = -EINVAL;

        goto done;

    }



    hmi->dso = handle;



    /* success */

    status = 0;



    done:

    if (status != 0) {

        hmi = NULL;

        if (handle != NULL) {

            dlclose(handle);

            handle = NULL;

        }

    } else {

        LOGV(“loaded HAL id=%s path=%s hmi=%p handle=%p”,

                id, path, *pHmi, handle);

    }

  // 凯旋而归

    *pHmi = hmi;



     return status;

}

从上面的代码中，会发现一个很奇怪的宏 HAL_MODULE_INFO_SYM_AS_STR ，它直接被定义为了 #define HAL_MODULE_INFO_SYM_AS_STR  “HMI” ，为何根据它就能从动态链接库中找到这个 hw_module_t 结构体呢？我们查看一下我们用到的 hal 对应的 so 就可以了，在 linux 中可以使用 readelf XX.so –s 查看。

Symbol table ‘.dynsym’ contains 28 entries:

   Num:     Value  Size Type    Bind   Vis      Ndx Name

     0: 00000000     0 NOTYPE  LOCAL  DEFAULT  UND

     1: 00000594     0 SECTION LOCAL  DEFAULT    7

     2: 00001104     0 SECTION LOCAL  DEFAULT   13

     3: 00000000     0 FUNC    GLOBAL DEFAULT  UND ioctl

     4: 00000000     0 FUNC    GLOBAL DEFAULT  UND strerror

     5: 00000b84     0 NOTYPE  GLOBAL DEFAULT  ABS __exidx_end

     6: 00000000     0 OBJECT  GLOBAL DEFAULT  UND __stack_chk_guard

     7: 00000000     0 FUNC    GLOBAL DEFAULT  UND __aeabi_unwind_cpp_pr0

     8: 00000000     0 FUNC    GLOBAL DEFAULT  UND __errno

     9: 00001188     0 NOTYPE  GLOBAL DEFAULT  ABS _bss_end__

    10: 00000000     0 FUNC    GLOBAL DEFAULT  UND malloc

    11: 00001188     0 NOTYPE  GLOBAL DEFAULT  ABS __bss_start__

    12: 00000000     0 FUNC    GLOBAL DEFAULT  UND __android_log_print

    13: 00000b3a     0 NOTYPE  GLOBAL DEFAULT  ABS __exidx_start

    14: 00000000     0 FUNC    GLOBAL DEFAULT  UND __stack_chk_fail

    15: 00001188     0 NOTYPE  GLOBAL DEFAULT  ABS __bss_end__

    16: 00001188     0 NOTYPE  GLOBAL DEFAULT  ABS __bss_start

    17: 00000000     0 FUNC    GLOBAL DEFAULT  UND memset

    18: 00000000     0 FUNC    GLOBAL DEFAULT  UND __aeabi_uidiv

    19: 00001188     0 NOTYPE  GLOBAL DEFAULT  ABS __end__

    20: 00001188     0 NOTYPE  GLOBAL DEFAULT  ABS _edata

    21: 00001188     0 NOTYPE  GLOBAL DEFAULT  ABS _end

    22: 00000000     0 FUNC    GLOBAL DEFAULT  UND open

    23: 00080000     0 NOTYPE  GLOBAL DEFAULT  ABS _stack

    24: 00001104   128 OBJECT  GLOBAL DEFAULT   13 HMI

    25: 00001104     0 NOTYPE  GLOBAL DEFAULT   13 __data_start

    26: 00000000     0 FUNC    GLOBAL DEFAULT  UND close

    27: 00000000     0 FUNC    GLOBAL DEFAULT  UND free

从上面中，第 24 个符号，名字就是“ HMI ”，对应于 hw_module_t 结构体。再去对照一下 HAL 的代码。

/*

  * The COPYBIT Module

  */

struct copybit_module_t HAL_MODULE_INFO_SYM = {

    common: {

        tag: HARDWARE_MODULE_TAG,

        version_major: 1,

        version_minor: 0,

        id: COPYBIT_HARDWARE_MODULE_ID,

        name: “QCT MSM7K COPYBIT Module”,

        author: “Google, Inc.”,

        methods: &copybit_module_methods

    }

};

这里定义了一个名为 HAL_MODULE_INFO_SYM 的 copybit_module_t 的结构体， common 成员为hw_module_t 类型。注意这里的 HAL_MODULE_INFO_SYM 变量必须为这个名字，这样编译器才会将这个结构体的导出符号变为“ HMI ”，这样这个结构体才能被 dlsym 函数找到！

综上，我们知道了 andriod HAL 模块也有一个通用的入口地址，这个入口地址就是 HAL_MODULE_INFO_SYM变量，通过它，我们可以访问到 HAL 模块中的所有想要外部访问到的方法。


ref：Jerry_xianrui    Android HAL(硬件抽象层)介绍以及调用
