基于HTML5 Canvas 实现弹出框

本文主要是介绍基于HTML5 Canvas 实现弹出框，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

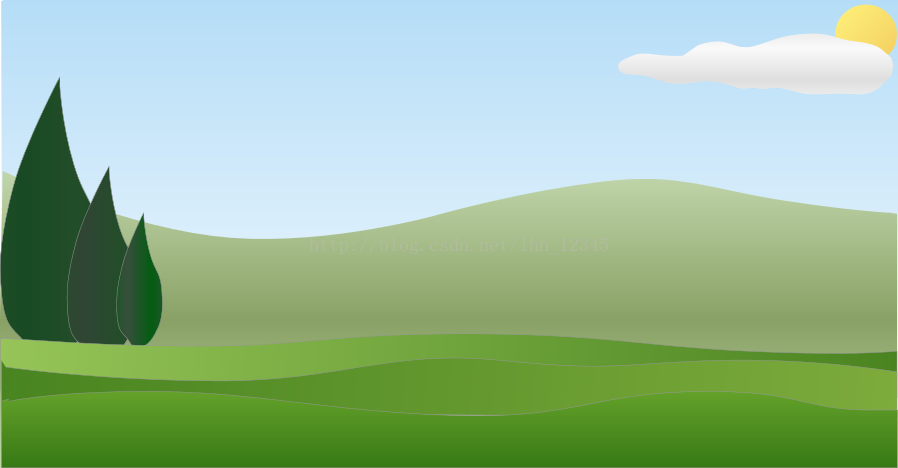

用户鼠标移入时，有弹出框出现，这样的需求很常见。这在处理HTML元素实现时简单，但是如果是对HTML5 Canvas 构成的图形进行处理，这种方法不再适用，因为Canvas使用的是另外一套机制，无论在Canvas上绘制多少图形，Canvas都是一个整体。而图形本身实际都是Canvas的一部分，不可单独获取，所以也就无法直接给某个图形增加JavaScript事件。然而，在HT for Web中，这种需求很容易实现，场景如下：

这个场景图是基于HT for Web的JSON文件，可能大家对怎么生成这样的JSON文件有疑惑，其实这里是基于这个麻雀虽小五脏俱全的“HTML5拓扑图编辑器”（http://www.hightopo.com/demo/2deditor_20151010/HT-2D-Editor.html）进行了扩展，很容易就自定义出满足我需求拓扑编辑器。不仅如此，在这个Demo中，定义的三种类型弹框的矢量图‘tips1.json’、‘tips2.json’、‘tips3.json’是通过这个矢量编辑器（http://www.hightopo.com/demo/vector-editor/index.html）简单绘制了下，也还蛮好用。在上述场景中，用户将鼠标移入到草地等对象时，会有弹出框显示它的详细信息，Demo地址：http://www.hightopo.com/demo/blog_meadow_20170605/index.html

具体实现如下：

准备工作

引入我们的HT（http://www.hightopo.com/）：

<script src='ht.js'></script>

dataModel = new ht.DataModel();
graphView = new ht.graph.GraphView(dataModel);
graphView.addToDOM();

HT提供了自定义的JSON格式的矢量描述形式，以HT标准定义的JSON矢量格式，也可以作为图片进行注册和使用，HT的矢量方式比传统格式更节省空间，缩放不失真，戳HT for Web了解详细信息。这里，将三种形状的JSON弹出框注册成图片以便后续调用：

ht.Default.setImage('tips1', 'symbols/tips1.json');
ht.Default.setImage('tips2', 'symbols/tips2.json');
ht.Default.setImage('tips3', 'symbols/tips3.json');

然后获取有交互效果的对象，其中各个对象中的属性名是给各个图元设置好的标签名：

//树
var tree = {'tree1' : true,'tree2' : true,'tree3' : true
};//草地
var grass = {'grass1' : true,'grass2' : true,'grass3' : true};//山
var mountain = {'mountain': true
};

弹出框

其实弹出框的本质是一个Node，当用户鼠标移入移出时，

1、控制Node的隐藏和显示可以达到弹框的效果；

2、鼠标位置的改变伴随着Node位置的改变；

3、鼠标移入到不同的对象上时，Node上的贴图也跟着发生变化；

4、Node中的属性值也随着鼠标位置发生变化。

所以，要实现弹框，首先应新建Node，并将其的层级设置为‘higher’，在这之前还需要将场景图的JSON文件反序列化，并且给反序列化后的图元均设置为层级‘lower’，防止被已有的图元挡住：

ht.Default.xhrLoad('meadow.json', function(text) {const json = ht.Default.parse(text);                    if(json.title) document.title = json.title;dataModel.deserialize(json);//设置层级dataModel.each(function(data){data.setLayer('lower');});//新建nodevar node = new ht.Node();                    node.s('2d.visible',false);node.setLayer('higher');dataModel.add(node);})

然后，对底层的DIV监听mousemove事件，判断鼠标的位置是否在上述三个对象之上，根据对象类型，调用layout()函数对Node重新布局：

graphView.getView().addEventListener('mousemove', function(e) {node.s('2d.visible',false);var hoverData = graphView.getDataAt(e);pos = graphView.getLogicalPoint(e);if(!hoverData) return; if(tree[hoverData.getTag()]){ layout(node, pos, 'tips1');} else if (grass[hoverData.getTag()]) {layout(node, pos, 'tips2');} else if (mountain[hoverData.getTag()]) {layout(node, pos, 'tips3');}
});

    layout()函数所做的事情，已经在前面详细的阐述，其中，弹框中属性值的更新是将JSON文件的的text属性进行数据绑定，绑定的格式很简单，只需将以前的参数值用一个带func属性的对象替换即可，func的内容有一下几种类型：

1、function类型，直接调用该函数，并传入相关Data和view对象，由函数返回值决定参数值，即func(data, view)；调用。

2、string类型：

      style@***开头，则返回data.getStyle(***)值，其中***代表style的属性名。

      attr@***开头，则返回data.getAttr(***)值，其中***代表attr的属性名。

      field@***开头，则返回data.***值，其中***代表attr的属性名。

      如果不匹配以上几种情况，则直接将string类型作为data对象的函数名调用data***(view)，返回值作为参数值。

    除了func属性外，还可以设置value属性作为默认值，如果对应的func取得的值为undefined或者null时，则会采用value属性定义的默认值，详情可见HT for Web数据绑定手册（http://www.hightopo.com/guide/guide/core/datamodel/ht-datamodel-guide.html）。例如，在这里，'tips1.json'文件中对阳光值进行数据绑定的结果如下：

"text": {"func": "attr@sunshine","value": "阳光值"},

下面贴上layout()函数的源代码：

function layout(node, pos, type){node.s('2d.visible',true);node.setImage(type);                   if(type == 'tips1'){node.setPosition(pos.x + node.getWidth()/2, pos.y - node.getHeight()/2);node.a({'sunshine'  :   '阳光值   :     '+ (pos.x/1000).toFixed(2),'rain'  :   '雨露值   :     '+ (pos.y/1000).toFixed(2),'love'  :   '爱心值   ：    ***'});} else if(type == 'tips2'){node.setPosition(pos.x , pos.y - node.getHeight()/2);node.a({'temp'  :   '温度   :     30','humidity'  :   '湿度   :     '+Math.round(pos.x/100)+'%'});} else if(type == 'tips3'){node.setPosition(pos.x - node.getWidth()/2, pos.y - node.getHeight()/2);node.a({'hight'  :   '海拔   :    ' + Math.round(pos.y)+'米','landscapes'  :   '地貌   :    喀斯特'});}}

云移动

    最后，我们的Demo还有个云移动的动画效果，在HT的数据模型驱动的图形组件的设计架构下，动画可理解为将某些属性由起始值逐渐变为目标值的过程，HT提供了ht.Default.startAnim的动画函数，ht.Default.startAnim支持Frame-Based和Time-Based两种方式的动画：

   Frame-Based方式用户通过指定frames动画帧数，以及interval动画帧间隔参数控制动画效果；

   Time-Based方式用户只需要指定duration的动画周期的毫秒数即可，HT将在指定的时间周期内完成动画。

    详情见HT for Web。

    在这里我们用的是Time-Based方式，源码如下：

var cloud = dataModel.getDataByTag('cloud');
parent = dataModel.getDataByTag('mountain');
round1 = parent.getPosition().x - parent.getWidth()/2 + cloud.getWidth()/2;
round2 = parent.getPosition().x + parent.getWidth()/2 - cloud.getWidth()/2;
end = round1;//云运动动画
var animParam = {duration: 10000,finishFunc: function() { end = (end == round1) ? round2 : round1;ht.Default.startAnim(animParam);},action: function(v, t) {var p = cloud.getPosition();cloud.setPosition(p.x + (end - p.x) * v , p.y);}
};
ht.Default.startAnim(animParam);

最后，再放上我们的Demo供大家参考。
