SI2I2C总线是PHLIPS公司推出的一种串行总线,是具备多主机系统所需的包括总线裁决和高低速器件同步功能的高性能串行总线。
I2C总线只有两根双向信号线。一根是数据线SDA,另一根是时钟线SCL。
一.I2C系统结构

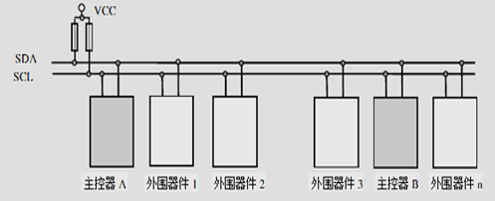

每个接到I2C总线上的器件都有唯一的地址。主机与其它器件间的数据传送可以是由主机发送数据到其它器件,这时主机即为发送器。由总线上接收数据的器件则为接收器。
二.数据位的有效性规定

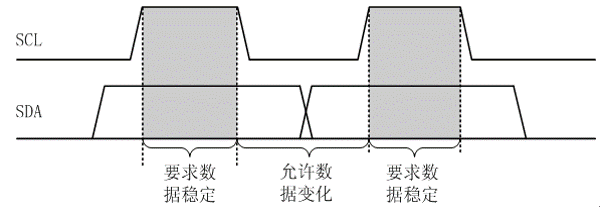

I2C总线进行数据传送时,时钟信号为高电平期间,数据线上的数据必须保持稳定,只有在时钟线上的信号为低电平期间,数据线上的高电平或低电平状态才允许变化。
三.字节传送与应答
每一个字节必须保证是8位长度。数据传送时,先传送最高位(MSB),每一个被传送的字节后面都必须跟随一位应答位(即一帧共有9位)。
四.驱动程序
#define uchar unsigned char
#define uint unsigned int
#define somenop() _nop_(),_nop_(),_nop_(),_nop_(),_nop_(),_nop_()
sbit SCL=P2^1;
sbit SDA=P2^0;
