用例图显示谁是相关的用户，用户希望系统提供什么样的服务（用例），用例之间的关系图，用例图主要的作用是获取需求、指导测试。所以，用例图是站在用户的角度来画的图，应该体现的是用户想要的功能，并不需要体现如何实现等具体细节。用例可以用两种图来体现，即顺序图（Sequence Diagram）和协作图（Collaboration Diagram）。
用例图主要由四部分组成，即
参与者（Actor）、用例（use case）、子系统（subsystem）（这个我没画）、关系（relation）
参与者：整个软件外部使用软件的人或者环境。
用例：可以提供的功能，并不需要了解具体实现的细节，虽然与接口很类似，但是用例不等于接口。
关系：参与者与用例，用例与用例等的之间的关系。
用例图中主要有以下几种关系：

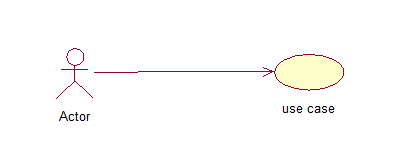

A.关联（Association）
主要表示参与者与用例之间的通信，任何一方都可以发送或接收消息，它使箭头指向消息接收方。

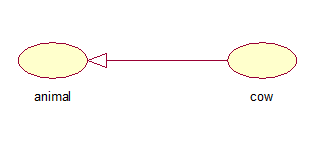

B.泛化（Inheritance）
主要表示参与者之间或用例之间的关系。泛化关系是一种继承关系，子用例包含父用例所有的结构、行为和关系，同时，子用例还有各自不同的部分，泛化类似于继承、多态。泛化关系在用例图中使用空心的箭头表示，箭头方向从子用例指向基用例。

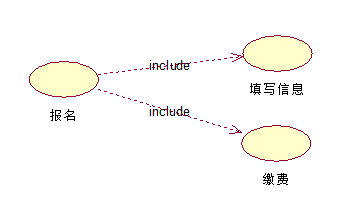

C.包含（include）
主要表示用例之间的关系，当两个或多个用例中共用一组相同的动作，这时可以将这组相同的动作抽出来作为一个独立的子用例，供多个基用例所共享。因为子用例被抽出，基用例并非一个完整的用例，所以include关系中的基用例必须和子用例一起使用才够完整，子用例也必然被执行。例如我们在教育考试院查询报名，可以将报名拆分成填写报名信息和缴费。include关系在用例图中使用带箭头的虚线表示，包含箭头从基用例指向子用例。

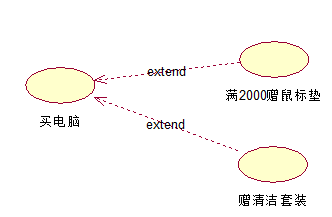

D.扩展（extend ）
主要表示用例之间的关系。扩展是对基用例的扩展，基用例本身是一个完整的用例，而子用例对基用例的一个扩展点进行扩展，子用例对基用例来说并不是必须的。就像去超市买东西，有的时候有赠品，有的时候没有赠品，赠品对于要买的东西来说没有影响。extend关系在用例图中使用带箭头的虚线表示(在线上标注<<extend>>)，箭头从子用例指向基用例。
用例图应该出现在需求文档里，用例图是设计者+用户的模式来表达需求的，所以用例图的用例的命名应该符合用户的需求，把握好用例图中的各种关系，才能画出好的用例图来。
