[Swift]绘制图片模拟倒角效果

2024-08-20 22:32
文章标签 图片 模拟 效果 绘制 swift 倒角

本文主要是介绍[Swift]绘制图片模拟倒角效果，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

如图，需要实现这种对分组倒角的效果。因为直接倒角不好处理，这里就在header中用绘制的图片模拟了倒角效果。
也可以让UI切几张倒角的图片直接使用，这里要用绘制的图片主要是可以随时改变绘制颜色，还可以将这个倒角功能拓展到其他地方使用（比如对UITableView进行性能优化需要避免使用layer.masksToBounds时）。

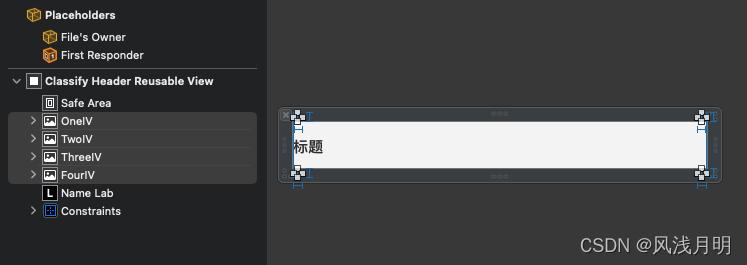

在这里插入图片描述在这里插入图片描述

用绘制的圆角图片模拟倒角

import Foundationclass ClassifyHeaderReusableView: UICollectionReusableView {@IBOutlet weak var nameLab: UILabel!@IBOutlet weak var oneIV: UIImageView!@IBOutlet weak var twoIV: UIImageView!@IBOutlet weak var threeIV: UIImageView!@IBOutlet weak var fourIV: UIImageView!var data: ClassifyListModel? {didSet {nameLab.text = data?.name}}override func awakeFromNib() {super.awakeFromNib()oneIV.image = RoundCornerManager.shared.obtainGrayLBImage()twoIV.image = RoundCornerManager.shared.obtainGrayRBImage()threeIV.image = RoundCornerManager.shared.obtainGrayLTImage()fourIV.image = RoundCornerManager.shared.obtainGrayRTImage()}override func layoutSubviews() {super.layoutSubviews()}}

缓存绘制的圆角图片

import Foundation
import SwiftyJSONclass RoundCornerManager {private init() {}static let shared = RoundCornerManager()var v_w: CGFloat = 20.0var grayLTImage: UIImage?var grayRTImage: UIImage?var grayLBImage: UIImage?var grayRBImage: UIImage?/// 左上func obtainGrayLTImage() -> UIImage? {if let img = grayLTImage {return img} else {let v = DrawRoundCornerView(frame: CGRect(x: 0, y: 0, w: v_w, h: v_w), mark: 0, color: UIColor(hexString: "#f5f5f5")!)if let drawImage = Tools.drawSmoothImage(v) {grayLTImage = drawImage}return grayLTImage}}/// 右上func obtainGrayRTImage() -> UIImage? {if let img = grayRTImage {return img} else {let v = DrawRoundCornerView(frame: CGRect(x: 0, y: 0, w: v_w, h: v_w), mark: 1, color: UIColor(hexString: "#f5f5f5")!)if let drawImage = Tools.drawSmoothImage(v) {grayRTImage = drawImage}return grayRTImage}}/// 左下func obtainGrayLBImage() -> UIImage? {if let img = grayLBImage {return img} else {let v = DrawRoundCornerView(frame: CGRect(x: 0, y: 0, w: v_w, h: v_w), mark: 2, color: UIColor(hexString: "#f5f5f5")!)if let drawImage = Tools.drawSmoothImage(v) {grayLBImage = drawImage}return grayLBImage}}/// 右下func obtainGrayRBImage() -> UIImage? {if let img = grayRBImage {return img} else {let v = DrawRoundCornerView(frame: CGRect(x: 0, y: 0, w: v_w, h: v_w), mark: 3, color: UIColor(hexString: "#f5f5f5")!)if let drawImage = Tools.drawSmoothImage(v) {grayRBImage = drawImage}return grayRBImage}}}

绘制圆角图片

import Foundation
import UIKitclass DrawRoundCornerView: UIView {/// 标签 0:左上 1:右上 2:左下 3:右下private var xrMark: Int = 0/// 渲染颜色private var xrColor: UIColor = UIColor(hexString: "#f5f5f5")!override init(frame: CGRect) {super.init(frame: frame)self.backgroundColor = .clearself.isOpaque = falseself.layer.shouldRasterize = trueself.layer.contentsScale = UIScreen.main.scale}convenience init(frame: CGRect, mark: Int, color: UIColor) {self.init(frame: frame)xrMark = markxrColor = color}required init?(coder: NSCoder) {fatalError("init(coder:) has not been implemented")}override func draw(_ rect: CGRect) {super.draw(rect)// UIColor.green.setFill()// UIRectFill(rect)// 设置绘制的颜色let tempColor = xrColortempColor.set()let context = UIGraphicsGetCurrentContext()// 设置宽度context?.setLineWidth(1)context?.setStrokeColor(tempColor.cgColor);/**绘制圆弧@center : 圆弧的中心点。@radius : 圆弧的半径。@startAngle : 圆弧开始的角度。@endAngle : 圆弧结束的角度。@clockwise: 绘制圆弧的方向。true为顺时针，false为逆时针。例子context?.addArc(center: CGPoint(x: rect.size.width * 0.5, y: rect.size.height * 0.5), radius: 40, startAngle: 0, endAngle: .pi * 2, clockwise: true)*/let temp_w = rect.size.width/// 标签 0:左上 1:右上 2:左下 3:右下if xrMark == 0 {context?.addLines(between: [CGPoint(x: 0, y: temp_w), CGPoint(x: 0, y: 0), CGPoint(x: temp_w, y: 0)])// 移动起始点context?.move(to: CGPoint(x: temp_w, y: 0))/**有两个切点和半径绘制圆弧@tangent1End : 切点一。@tangent2End : 切点二。@radius : 圆弧的半径。*/context?.addArc(tangent1End: CGPoint(x: 0, y: 0), tangent2End: CGPoint(x: 0, y: temp_w), radius: temp_w)} else if xrMark == 1 {context?.addLines(between: [CGPoint(x: temp_w, y: temp_w), CGPoint(x: temp_w, y: 0), CGPoint(x: 0, y: 0)])context?.move(to: CGPoint(x: 0, y: 0))context?.addArc(tangent1End: CGPoint(x: temp_w, y: 0), tangent2End: CGPoint(x: temp_w, y: temp_w), radius: temp_w)} else if xrMark == 2 {context?.addLines(between: [CGPoint(x: temp_w, y: temp_w), CGPoint(x: 0, y: temp_w), CGPoint(x: 0, y: 0)])context?.move(to: CGPoint(x: 0, y: 0))context?.addArc(tangent1End: CGPoint(x: 0, y: temp_w), tangent2End: CGPoint(x: temp_w, y: temp_w), radius: temp_w)} else if xrMark == 3 {context?.addLines(between: [CGPoint(x: 0, y: temp_w), CGPoint(x: temp_w, y: temp_w), CGPoint(x: temp_w, y: 0)])context?.move(to: CGPoint(x: temp_w, y: 0))context?.addArc(tangent1End: CGPoint(x: temp_w, y: temp_w), tangent2End: CGPoint(x: 0, y: temp_w), radius: temp_w)}/**填充路径CGPathFillRule 的参数有两个：@.evenOdd@.winding*/context?.fillPath(using: .winding)// 闭合路径context?.strokePath()}}

截图

extension Tools {/// 截图static func drawSmoothImage(_ view: UIView) -> UIImage? {UIGraphicsBeginImageContextWithOptions(view.bounds.size, false, 0)if let content = UIGraphicsGetCurrentContext() {view.layer.render(in: content)if let image = UIGraphicsGetImageFromCurrentImageContext(){UIGraphicsEndImageContext()return image}return nil}return nil}}

上面完结，下面将倒角拓展到自定义UIView中。

拓展

现在对UITableView进行性能优化需要避免使用layer.cornerRadius和layer.masksToBounds倒角
对知道frame的UIVew可以用贝塞尔曲线UIBezierPath和Core Graphics框架画出一个圆角。

import Foundation
import UIKitextension UIView {/// 圆角func cornerRadius(radius: CGFloat, corners: UIRectCorner) {let bezierPath = UIBezierPath(roundedRect: self.bounds, byRoundingCorners: corners, cornerRadii: CGSize(width: radius, height: radius))let radiusLayer = CAShapeLayer()radiusLayer.frame = self.boundsradiusLayer.path = bezierPath.cgPathself.layer.mask = radiusLayer}}

对不知道frame的UIView就可以使用拓展的方法模拟倒角
效果图：
在这里插入图片描述在这里插入图片描述

class GARoundCornerView: UIView {@IBInspectable var ivWidth: CGFloat = 10@IBInspectable var ivIsWhite: Bool = falseprivate var ltIV = UIImageView()private var rtIV = UIImageView()private var lbIV = UIImageView()private var rbIV = UIImageView()override func layoutSubviews() {super.layoutSubviews()ltIV.contentMode = .scaleToFillrtIV.contentMode = .scaleToFilllbIV.contentMode = .scaleToFillrbIV.contentMode = .scaleToFillif ivIsWhite {ltIV.image = RoundCornerManager.shared.obtainWhiteLTImage()rtIV.image = RoundCornerManager.shared.obtainWhiteRTImage()lbIV.image = RoundCornerManager.shared.obtainWhiteLBImage()rbIV.image = RoundCornerManager.shared.obtainWhiteRBImage()} else {ltIV.image = RoundCornerManager.shared.obtainGrayLTImage()rtIV.image = RoundCornerManager.shared.obtainGrayRTImage()lbIV.image = RoundCornerManager.shared.obtainGrayLBImage()rbIV.image = RoundCornerManager.shared.obtainGrayRBImage()}self.addSubview(ltIV)ltIV.snp.remakeConstraints { make inmake.left.equalTo(0)make.top.equalTo(0)make.width.equalTo(ivWidth)make.height.equalTo(ivWidth)}self.addSubview(rtIV)rtIV.snp.remakeConstraints { make inmake.right.equalTo(0)make.top.equalTo(0)make.width.equalTo(ivWidth)make.height.equalTo(ivWidth)}self.addSubview(lbIV)lbIV.snp.remakeConstraints { make inmake.left.equalTo(0)make.bottom.equalTo(0)make.width.equalTo(ivWidth)make.height.equalTo(ivWidth)}self.addSubview(rbIV)rbIV.snp.remakeConstraints { make inmake.right.equalTo(0)make.bottom.equalTo(0)make.width.equalTo(ivWidth)make.height.equalTo(ivWidth)}}}

这篇关于[Swift]绘制图片模拟倒角效果的文章就介绍到这儿，希望我们推荐的文章对编程师们有所帮助！


http://www.chinasem.cn/article/1091357。
