Android 扇形网络控件 - 无网络视图（动画）

2024-06-24 06:58
文章标签 控件 视图 网络 android 动画 扇形

本文主要是介绍Android 扇形网络控件 - 无网络视图（动画），希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

前言

一般在APP没有网络的情况下，我们都会用一个无网络的提示图标，在提示方面为了统一app的情况，我们一般使用简单的提示图标，偶尔只需要改变一下图标的颜色就一举两得，而不需要让PS来换一次颜色。当然app有图标特殊要求的就另当别论了。

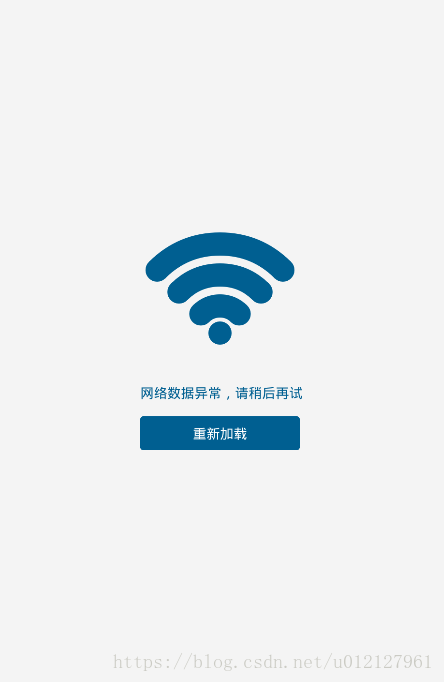

效果图

这里写图片描述

当你第一眼看到这样的图，二话不说直接让UI给你切一张图标来的快对吧，我其实开始也是这么想的，但是到了做的app越来越多的时候，你就会发现就算是用这个简单的图标，随着主题颜色的改变，我们的图标颜色也会发生相应的改变，我们需要的就随意改变这个图标颜色，那么改变图标颜色就难了，还是自己着手自己写一个控件吧，看着这个控件我有点愣住了，因为有平滑效果，怎么弄呢。我问了一下UI他们怎么绘制的，结果他给我说这个图标他们是用圆来完成的。从中得到启发的我，开始着手来完成这样一个控件。

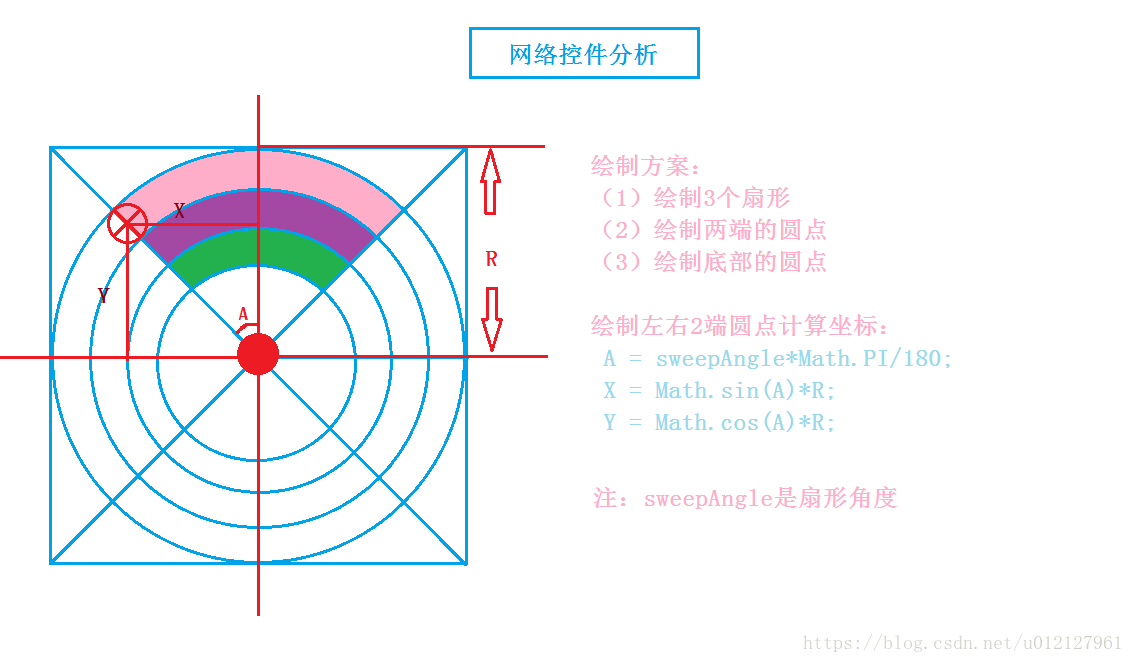

控件分析

这里写图片描述

使用

（1）将下面的源码复制到自己项目中，本人不提倡用Git依赖，依赖多了打包慢，写代码卡。

（2）以下是可以用到的方法

    /*** 设置扇形高度** @param arcStrokeWidth*/public void setStrokeWidth(float arcStrokeWidth)/*** 设置扇形的半径** @param radius*/public void setRadius(float radius)/*** 设置扇形的间距** @param arcPadding*/public void setArcPadding(float arcPadding)/*** 设置扇形数量** @param arcCount*/public void setArcCount(int arcCount)/*** 设置开始角度** @param startAngle*/public void setStartAngle(float startAngle)/*** 设置颜色** @param color*/public void setColor(int color) /*** 设置动画时间** @param duration*/public void setDuration(int duration)/*** 开始动画*/public void startAnimation()/*** 停止动画*/public void stopAnimation()

布局xml

    <com.android.widget.ArcNetViewandroid:layout_width="match_parent"android:layout_height="wrap_content" app:arc_color="@color/colorAccent"app:arc_animation="true"/>

注：包名请修改成自己项目的包名（ArcNetView复制到自己项目中）；

attr.xml

    <declare-styleable name="ArcNetView"><attr name="arc_count" format="integer" /><attr name="arc_color" format="color" /><attr name="arc_radius" format="dimension" /><attr name="arc_stroke_width" format="dimension" /><attr name="arc_padding" format="dimension" /><attr name="arc_animation" format="boolean" />

ArcNetView

import android.animation.ValueAnimator;
import android.content.Context;
import android.content.res.Resources;
import android.content.res.TypedArray;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.Paint;
import android.graphics.RectF;
import android.support.annotation.Nullable;
import android.util.AttributeSet;
import android.util.Log;
import android.view.View;
import android.view.animation.LinearInterpolator;import com.android.R;/*** Created by Relin* on 2018-09-11.* 扇形网络控件*/
public class ArcNetView extends View {private Canvas canvas;private Paint paint;private float arcStrokeWidth = dpToPx(24);private float radius = dpToPx(28);private float arcPadding = dpToPx(20);private int arcCount = 3;private float width;private float height;private float startAngle = -135;private float sweepAngle = Math.abs(startAngle + 90) * 2;private float circleY;private float circleX;private ValueAnimator animator;private boolean isStart;private int duration = 600;private int arcColor = Color.parseColor("#005F91");public ArcNetView(Context context) {super(context);init(context, null);}public ArcNetView(Context context, @Nullable AttributeSet attrs) {super(context, attrs);init(context, attrs);}public ArcNetView(Context context, @Nullable AttributeSet attrs, int defStyleAttr) {super(context, attrs, defStyleAttr);init(context, attrs);}/*** 初始化** @param context* @param attrs*/private void init(Context context, AttributeSet attrs) {TypedArray array = context.obtainStyledAttributes(attrs, R.styleable.NetworkView);arcCount = array.getColor(R.styleable.NetworkView_arc_count, arcCount);arcColor = array.getColor(R.styleable.NetworkView_arc_color, arcColor);radius = array.getDimension(R.styleable.NetworkView_arc_radius, radius);arcStrokeWidth = array.getDimension(R.styleable.NetworkView_arc_stroke_width, arcStrokeWidth);arcPadding = array.getDimension(R.styleable.NetworkView_arc_padding, arcPadding);isStart = array.getBoolean(R.styleable.NetworkView_arc_animation, isStart);array.recycle();}@Overrideprotected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {super.onMeasure(widthMeasureSpec, heightMeasureSpec);int widthSpecSize = MeasureSpec.getSize(widthMeasureSpec);int widthSpecMode = MeasureSpec.getMode(widthMeasureSpec);int heightSpecSize = MeasureSpec.getSize(heightMeasureSpec);int heightSpecMode = MeasureSpec.getMode(heightMeasureSpec);int w = widthSpecSize;int h = heightSpecSize;int needHeight = (int) (radius * arcCount + arcStrokeWidth / 2 + arcPadding * arcCount);if (widthSpecMode == MeasureSpec.AT_MOST && heightSpecMode == MeasureSpec.AT_MOST) {w = needHeight;h = needHeight;} else if (widthSpecMode == MeasureSpec.AT_MOST) {w = needHeight;h = heightSpecSize;} else if (heightSpecMode == MeasureSpec.AT_MOST) {w = widthSpecSize;h = needHeight;}setMeasuredDimension(w, h);//获取最终的宽高width = getMeasuredWidth();height = getMeasuredHeight() - getPaddingTop() - getPaddingBottom();radius -= getPaddingLeft() - getPaddingRight();}@Overrideprotected void onDraw(Canvas canvas) {super.onDraw(canvas);this.canvas = canvas;//初始化画笔paint = new Paint();paint.setColor(arcColor);paint.setStrokeWidth(arcStrokeWidth);paint.setAntiAlias(true);paint.setStyle(Paint.Style.STROKE);circleX = width / 2;circleY = height / 2 + radius * arcCount / 2 + arcStrokeWidth / (arcCount * 2);//类型绘制if (!isStart) {for (int i = 0; i < arcCount; i++) {drawArcView(canvas, i);}//绘制最底部圆drawCircle(canvas, arcColor, circleX, circleY, arcStrokeWidth / 2);} else {animationDraw();}}/*** 动态绘制*/private void animationDraw() {animator = ValueAnimator.ofInt(-1, arcCount + 1);// -1 0 1 2 3animator.setDuration(duration);animator.setInterpolator(new LinearInterpolator());animator.setRepeatCount(-1);animator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {@Overridepublic void onAnimationUpdate(ValueAnimator animation) {int value = (int) animation.getAnimatedValue();if (value == arcCount) {canvas.restore();}if (value == -1 || value == arcCount) {drawCircle(canvas, arcColor, circleX, circleY, arcStrokeWidth / 2);}if (value > -1) {drawArcView(canvas, value);}invalidate();Log.e("RRL", "value:" + value);}});animator.start();}/*** 绘制上部分** @param canvas   画布* @param acrIndex 绘制下标[第几个扇形]*/private void drawArcView(Canvas canvas, int acrIndex) {//绘制扇形float arcRadius = radius + (arcStrokeWidth / 2 + arcPadding) * acrIndex;RectF rectF = new RectF(circleX - arcRadius, circleY - arcRadius, circleX + arcRadius, circleY + arcRadius);canvas.drawArc(rectF, startAngle, sweepAngle, false, paint);//绘制两端圆点double angle = (sweepAngle / 2) * Math.PI / 180;float x = (float) (Math.sin(angle) * arcRadius);float y = (float) (Math.cos(angle) * arcRadius);//左边圆点drawCircle(canvas, arcColor, circleX - x, circleY - y, arcStrokeWidth / 2);//右边圆点drawCircle(canvas, arcColor, circleX + x, circleY - y, arcStrokeWidth / 2);}/*** 绘制圆** @param canvas  画布* @param color   颜色* @param circleX 圆中心X* @param circleY 圆中心Y* @param radius  圆半径*/public void drawCircle(Canvas canvas, int color, float circleX, float circleY, float radius) {Paint circlePaint = new Paint();circlePaint.setColor(color);circlePaint.setStyle(Paint.Style.FILL);circlePaint.setAntiAlias(true);canvas.drawCircle(circleX, circleY, radius, circlePaint);}public static float dpToPx(float dp) {return dp * getScreenDensity();}public static float getScreenDensity() {return Resources.getSystem().getDisplayMetrics().density;}/*** 设置扇形高度** @param arcStrokeWidth*/public void setStrokeWidth(float arcStrokeWidth) {this.arcStrokeWidth = dpToPx(arcStrokeWidth);}/*** 设置扇形的半径** @param radius*/public void setRadius(float radius) {this.radius = dpToPx(radius);}/*** 设置扇形的间距** @param arcPadding*/public void setArcPadding(float arcPadding) {this.arcPadding = dpToPx(arcPadding);}/*** 设置扇形数量** @param arcCount*/public void setArcCount(int arcCount) {this.arcCount = arcCount;}/*** 设置开始角度** @param startAngle*/public void setStartAngle(float startAngle) {this.startAngle = startAngle;this.sweepAngle = Math.abs(startAngle + 90) * 2;}/*** 设置颜色** @param color*/public void setColor(int color) {this.arcColor = color;}/*** 设置动画时间** @param duration*/public void setDuration(int duration) {this.duration = duration;}/*** 开始动画*/public void startAnimation() {isStart = true;invalidate();}/*** 停止动画*/public void stopAnimation() {isStart = false;if (animator != null) {animator.removeAllUpdateListeners();animator = null;}invalidate();}}

这篇关于Android 扇形网络控件 - 无网络视图（动画）的文章就介绍到这儿，希望我们推荐的文章对编程师们有所帮助！
