1、 使用distance命令改变可信路由



（1）、管理距离被看作一个可信度测度，管理距离越小，协议的可信度越高。



（2）、常用的路由协议管理距离分别是：静态为1，BGP为20，EIGRP为90，OSPF为110，RIP为120，直连为0，未知为255。



（3）、命令格式：distance  weight [address mask [access-list-number  |  name]] [ip]

其中，weight变量是实际的管理距离，范围在10-255之间。可选项address 和mask变量指匹配的网络。access-list-number 或name 是指定入站路由更新报文的访问列表编号或者一个标准IP访问列表的名称。可选的IP关键字用于IS-IS路由协议，这使得路由表能够为IS-IS创建IP派生路由。



例子：

distance 90 192.168.31.00.0.0.255

由192.168.31.0/24网络更新的报文其管理距离为90

distance 120 172.28.0.00.0.255.255

由172.28.0.0/16网络更新的报文其管理距离为120









2、 使用default-metric命令修改缺省度量值



（1）、种子度量值：在路由重分布中定义，它是一条从外部重分布进来的路由的初始度量值。



（2）、在向RIP区域重分布路由的时候，必须指定度量值，或者通过default-metric命令设置默认种子度量值，因为RIP默认种子度量值为无穷大，只有重分布静态特殊，可以不指定种子度量值。



（3）、IGRP、EIGRP的度量值相对复杂，所以在重分布的时候，需要分别指定带宽，延迟，可靠性，负载及MTU参数。



（4）命令格式一：default-metric  number

其中，number变量取值范围是0到任意正整数，设定重分布路由的缺省度量值。















例子：

router rip

default-metric 4

redistribute ospf 100



router ospf 100

default-metric 10

redistribute rip



解释：表示路由器上同时运行RIP及OSPF，进行双向重分布。对OSPF路由重分布到RIP中时，给其缺省度量值为4（跳数），而对RIP的路由重分布到OSPF中时，给其缺省度量值为10（代价）。





（5）、命令格式二：default-metric  bandwidth delay  reliability  loading mtu

IGRP和EIGRP有5种度量值：带宽、延时、可靠性、负载、最大传输单元。

其中：带宽以Kbit/s为单位；延时以10μs为单位，而实际的值则是delay变量值乘以39.1ns的结果；可靠性取值范围是0-255，值越大，路由越可靠，值255表明报文传输具有100%的正确率，值0意味着该路由传输报文是完全不可靠的；负载表明路由上的有效带宽或百分比，取值范围是0-255，值255表示路由上的带宽是饱和的或100%利用；mtu以字节为单位。



例子：

router eigrp 100

network 172.16.1.0

redistribute rip

default-metric 1000  50 255  50  1500









3、 使用distribute-list命令过滤被重分布的路由



（1）      distribute-list分发列表是用于控制路由更新的一个工具，只能过滤路由信息，不能过滤LSA。（一般用于不同路由协议边界之间，或者外部路由注入本协议时用）。



（2）、命令格式一：distribute-list  {access-list-number  | nmae}  in  [type number]

其中，access-list-number或name变量指定哪个网络可以被接收或者哪个可以在重分布之前被抑制。可选项type-number变量识别分布列表使用哪个路由器接口，若不使用该可选变量，则对所有接口。













例子：

router eigrp 10

network 172.16.0.0

distribute-list 1 in



access-list 1 permit 172.16.0



解释：表示在EIGRP路由协议只允许172.16.0.0的网络，而其他路由更新报文不匹配此准则的都将被抑制。



（3）、命令格式二：distribute-list  {access-list-number  | name} out [interface-name  |  routing-process  | autonomous-system-number]



其中，在OSPF向所有其他的路由协议进行重分布的过程中，需要使用过滤机制控制路由更新报文。可选项routing-process变量可以是bgp，eigrp，igrp，isis，ospf，static，connect，rip中任何一个关键字。



例子：

router eigrp 10

network 10.0.0.0

redistribute eigrp 110

distribute-list 1 out eigrp 110



router eigrp 110

network 192.168.31.0

network 172.16.0.0



access-list 1 permit 192.168.31.0



解释：distribute-list out 命令只允许eigrp 110的192.168.31.0网络被重分布到编号为10的eigrp中。




（4）距离矢量协议和链路状态协议分类思考

a、 距离矢量协议Rip Eigrp

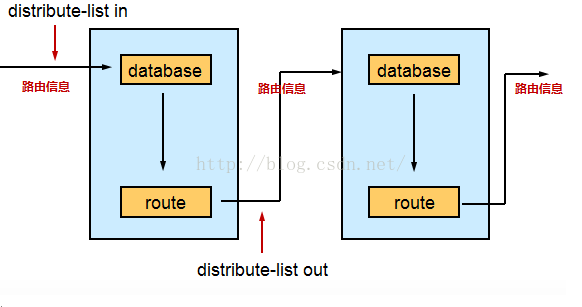

因为距离矢量协议直接传递路由信息，会在运行协议进程接口的in 和out方向控制相应协议路由信息
Distribute-list in在协议接口的in方向控制路由信息，改变本路由器的路由信息(生成路由表之前就改变路由信息)，同时，本地路由器在更新路由信息给下一个路由器的时候，实际上更新的内容是受分发列表影响之后的条目。


Distribute-list out在协议接口的out方向控制路由信息，本路由器的路由信息不改变(路由表已生成),发送已改变的路由信息给其它路由器，所以其他路由器会改变。



总结：in会影响本路由器的路由表，但不会影响其他路由器，可以通过距离矢量协议影响其他路由器。

out会影响相邻路由器的路由表，但不会影响本路由器，可以通过距离矢量协议影响其他路由器。

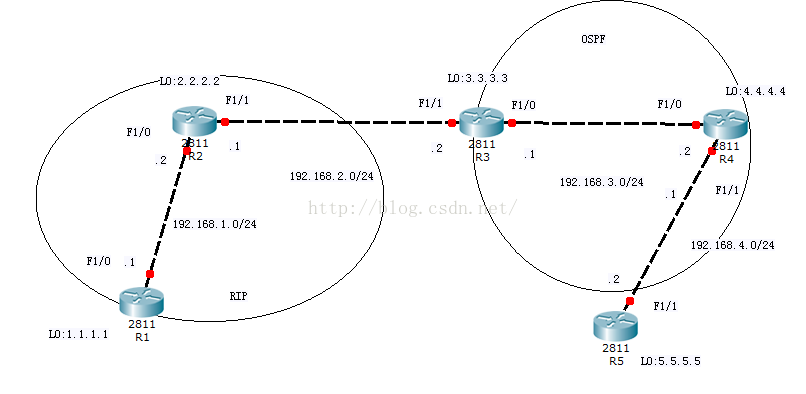

例子1：RIP区域中使用distribute-list  in

（a）、不仅影响本路由器，还影响该RIP区域其他路由器。

（b）、分发列表过滤外部路由192.168.4.0

（c）、重分布的过滤不考虑重分布的路由器





R3进行重分布

router ospf 1
network 192.168.3.0 0.0.0.255 area 0
network 3.3.3.0 0.0.0.255 area 0
exitrouter rip
version 2
network 192.168.2.0
redistribute ospf 1 metric 10 subnets
exit






R2过滤



access-list 11 deny 192.168.4.0 0.0.0.255
access-list 11 permit anyrouter rip
version 2
network 192.168.1.0
network 192.168.2.0
network 2.2.2.0
distribute-list 11 inexit



解释：distribute-list 11 in过滤之后R1，R2都没有到192.168.4.0的路由。









例子2：RIP区域中使用distribute-list   out

（a）、不仅影响本路由器，还影响该RIP区域其他路由器。

（b）、分发列表过滤外部路由192.168.4.0

（c）、重分布的过滤不考虑重分布的路由器





R3进行重分布

router ospf 1
network 192.168.3.0 0.0.0.255 area 0
network 3.3.3.0 0.0.0.255 area 0
exitrouter rip
version 2
network 192.168.2.0
redistribute ospf 1 metric 10 subnets
exit






R2过滤

access-list 11 deny 192.168.4.0 0.0.0.255
access-list 11 permit anyrouter rip
version 2
network 192.168.1.0
network 192.168.2.0
network 2.2.2.0
distribute-list 11 outexit




解释：distribute-list 11 in过滤之后R1，R2都没有到192.168.4.0的路由。









b、 链路状态协议OspfIs-Is


因为链路状态协议传递的是LSA(LSU)信息，在每台路由器同步LSA(LSU)后每台路由器根据database数据库信息运行SPF算法再得到路由表信息。在接口in 和out方向不直接传递路由信息.
但5类LSA类似距离矢量协议会受影响所以5类的外部路由会被distribute-list发生改变.LSA5由ASBR生成，用来描述到自治系统外部的路由信息，包括某条路由的目的地址、掩码、代价等信息。LSA5的传递范围是AS内除stub外的所有区域。

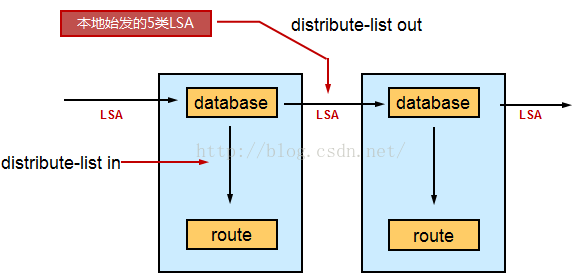

值的注意的是，对于OSPF这样的链路状态路由协议，路由器之间传递的消息不再是路由信息了，而是LSA，而分发列表是无法对LSA进行过滤的。因此，在链路状态协议中部署分发列表，就需要留意了：



in方向，分发列表只能在本地收到LSA后，生成路由的那一刹那进行路由的过滤，执行分发列表的路由器自己路由表会被分发列表影响（但是本地LSDB仍然是有LSA的），而且该路由器仍会将LSADB中的LSA发送给邻居，因此本地被过滤的路由，邻居还有。



out方向，分发列表只能工作在执行路由重发布动作的那个ASBR上，且只能针对外部引入的路由起作用。因为OSPF执行重发布时，其实这些外部路由是以路由的形式引入进来的，因此分发列表在这个场合下能够正常工作，但是如果不是本地始发的外部路由，或者是内部的OSPF路由，out方向的分发列表均束手无策。





思考：只可以控制置入Routing Table的路由条目（该路由条目仍会保存于LSDB内）及重分布时的路由条目。

格式

影响

distribute-list  in

一般路由器影响LSA1-LSA5生成路由，特殊ASBR影响LSA1-LSA3生成路由（LSA5由重分布生成不受in影响，而是受out影响）

distribute-list  out

路由重分布（LSA5生成）





例子1：OSPF区域非ASBR中使用distribute-list  in

（a）、分布列表作用于LSA生成路由的时候，只能影响本路由器的路由，不影响其他路由器的路由。

（b）、分发列表过滤外部路由192.168.1.0

（c）、重分布的过滤不考虑重分布的路由器






R3进行重分布

router ospf 1
network 192.168.3.0 0.0.0.255 area 0
network 3.3.3.0 0.0.0.255 area 0
redistribute ospf 1 metric 10 subnetsexitrouter rip
version 2
network 192.168.2.0
exit






R4过滤

access-list 11 deny 192.168.1.0 0.0.0.255
access-list 11 permit anyrouter ospf 1
network 192.168.3.0 0.0.0.255 area 0
network 192.168.4.0 0.0.0.255 area 0
network 4.4.4.0 0.0.0.255 area 0
distribute-list 11 inexit




解释：distribute-list 11 in过滤之后R4没有到192.168.1.0的路由，而R5有。













例子2：OSPF区域非ASBR中使用distribute-list  out

（a）、不会影响本路由器的路由，也不会影响其他路由器的路由。

（b）、分发列表过滤外部路由192.168.1.0

（c）、重分布的过滤不考虑重分布的路由器





R3进行重分布

router ospf 1
network 192.168.3.0 0.0.0.255 area 0
network 3.3.3.0 0.0.0.255 area 0
redistribute ospf 1 metric 10 subnetsexitrouter rip
version 2
network 192.168.2.0
exit






R4过滤

access-list 11 deny 192.168.1.0 0.0.0.255
access-list 11 permit anyrouter ospf 1
network 192.168.3.0 0.0.0.255 area 0
network 192.168.4.0 0.0.0.255 area 0
network 4.4.4.0 0.0.0.255 area 0
distribute-list 11 outexit




解释：distribute-list 11 out过滤之后R4有到192.168.1.0的路由，R5也有。













例子3：OSPF区域ASBR中使用distribute-list  in

（a）、in作用于LSA1-LSA5生成路由表的时候，而重分布生成（LSA5），所以不影响外路由。

（b）、分发列表过滤外部路由192.168.1.0

（c）、重分布的过滤不考虑重分布的路由器





R3进行重分布并进行过滤

access-list 11 deny 192.168.1.0 0.0.0.255
access-list 11 permit anyrouter ospf 1
network 192.168.3.0 0.0.0.255 area 0
network 3.3.3.0 0.0.0.255 area 0
redistribute ospf 1 metric 10 subnets
distribute-list 11 inexitrouter rip
version 2
network 192.168.2.0
exit








解释：distribute-list 11 in过滤之后R4，R5都有到192.168.1.0的路由，即不受影响，in不影响重分布的路由。





例子4：OSPF区域ASBR中使用distribute-list  out

（a）、out可以在重分布时对外部路由进行过滤，影响LSA5的生成，从而影响其他路由器的外部路由信息。

（b）、分发列表过滤外部路由192.168.1.0

（c）、重分布的过滤不考虑重分布的路由器





R3进行重分布并进行过滤

access-list 11 deny 192.168.1.0 0.0.0.255
access-list 11 permit anyrouter ospf 1
network 192.168.3.0 0.0.0.255 area 0
network 3.3.3.0 0.0.0.255 area 0
redistribute ospf 1 metric 10 subnets
distribute-list 11 out
exitrouter rip
version 2
network 192.168.2.0
exit








解释：distribute-list 11 out过滤之后R4，R5都没有到192.168.1.0的路由，out影响重分布的路由。



这篇关于重分布中多路由协议中选择最佳路径的文章就介绍到这儿，希望我们推荐的文章对编程师们有所帮助！
