本文主要是介绍AD10的DRC检查，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！
PCB布线完毕后文件输出到打印机之前，还有一步关键的操作要完成：完整的设计规则检查，Design Rule Check简称DRC。在菜单栏Tools\Design Rule Checker。点进去之后弹出一个设计规则检查器对话框。里面包含的检查内容有：导线宽度、元件之间的间距，安全距离，过孔的类型等等。

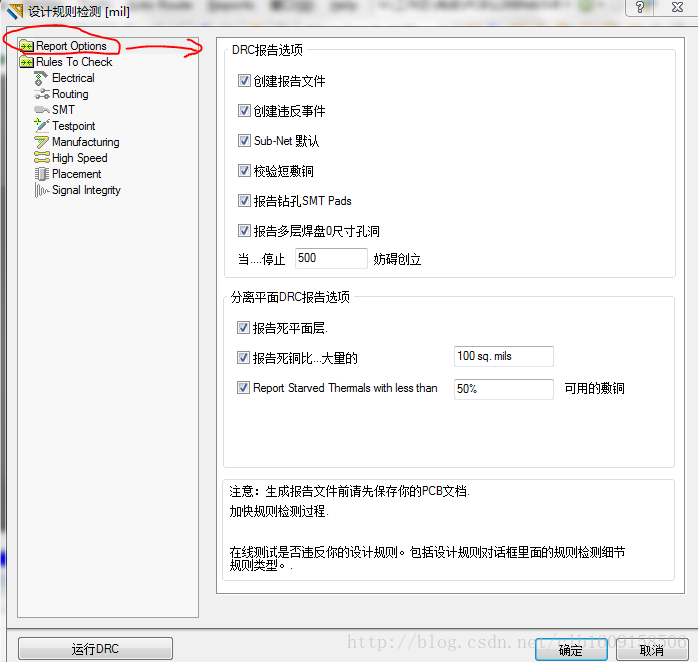

报告设置：
sub-net destals是对网络连接关系进行检查并生成报告······
DCR规则列表：
Online是在线的意思，在设计过程中系统会随时进行规则检查，如果有违规操作会对某个对象做出警告或者是禁止操作。可以再Preferences\PCB Editor\General中勾选该功能。
Batch是批处理的意思，设计时的任何一个时刻都可以手动运行一次规则检查。
作用：布线完成之后可以检查哪些地方是否漏了连线（在Un-Routed Net选项）；丝印层之间的距离警告是否有关系；等等。
在Messages对话框中，双击警告信息，然后切换到PCB界面，你会发现此时PCB放大显示的地方就是产生警告的地方。这样就很方便检查哪里有问题了。
这篇关于AD10的DRC检查的文章就介绍到这儿，希望我们推荐的文章对编程师们有所帮助！
