背景：

在KUDU之前，大数据主要以两种方式存储：

• 静态数据：以HDFS引擎作为存储引擎，适用于高吞吐量的离线大数据分析场景。这类存储的局限性是数据无法进行随机的读写。

• 动态数据：以HBase、Cassandra作为存储引擎，适用于大数据随机读写场景。这类存储的局限性是批量读取吞吐量远不如HDFS，不适用于批量数据分析的场景。

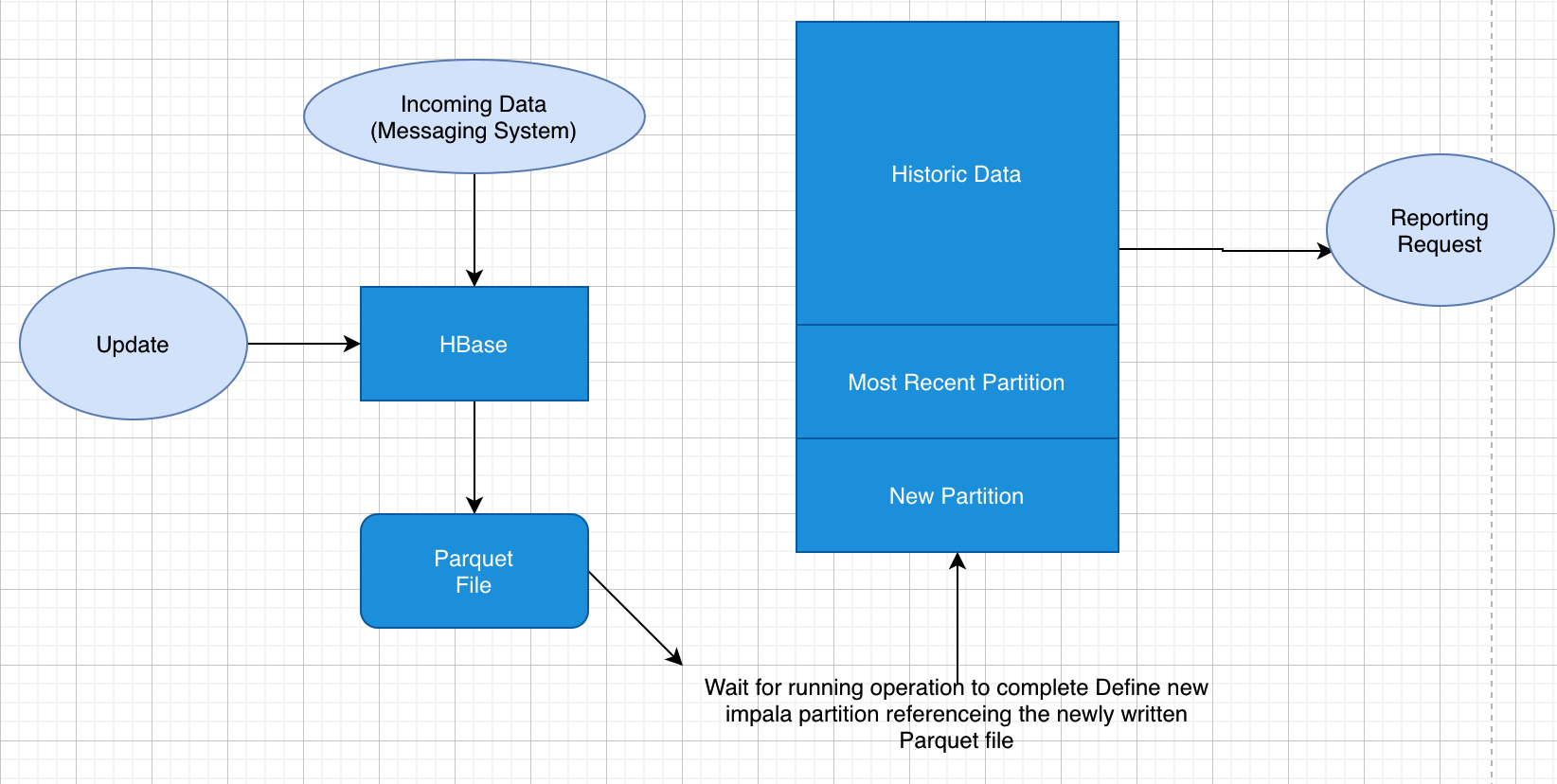

从上面分析可知，这两种数据再存储方式上完全不同，进而导致使用场景完全不同，但在真实场景中，边界可能没有那么清晰，面对既需要随机读写、又需要批量分析的大数据场景。该如何选择呢？一个常见的方案是：



从上图可以看出，KUDU是一个这种的产品，在HDFS和HBase这两个偏科生中平衡了随机读写和批量分析的性能。从KUDU的诞生可以说明一个问题：底层的技术发展很多时候都是上层业务推动的，脱离业务的技术很可能是“空中楼阁”



数据模型

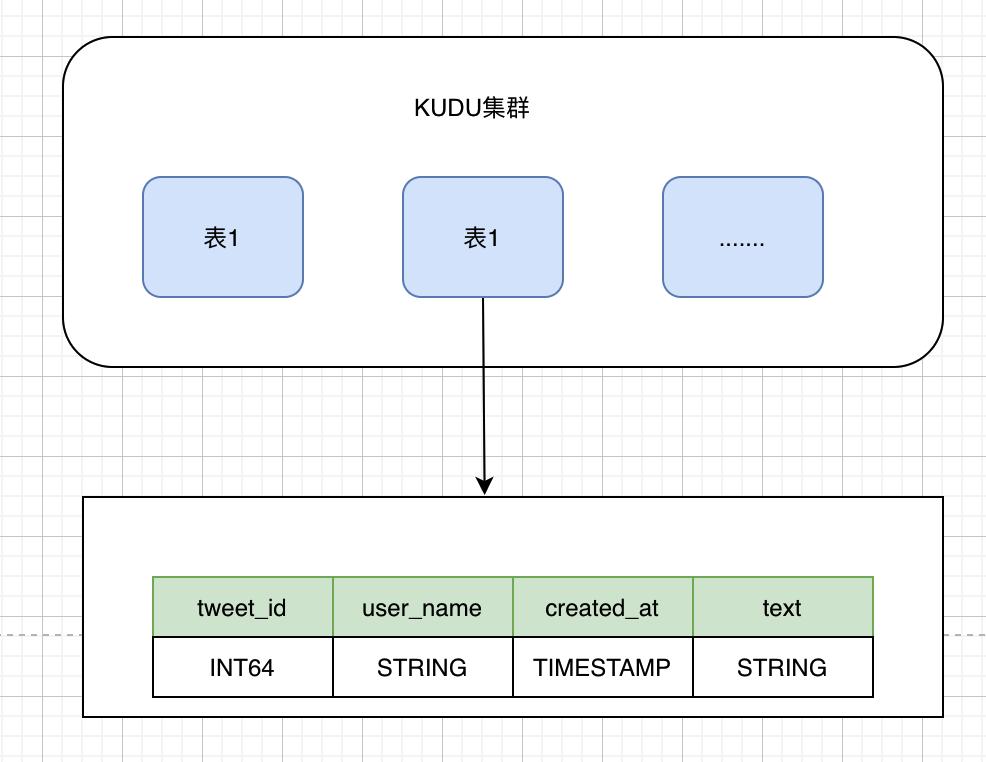

KUDU的数据模型与传统的关系型数据库类似，一个KUDU集群由多个表组成，每个表由多个字段组成，一个表必须指定一个由若干个（>=1）字段组成的主键



KUDU表中每个字段是强类型的，而不是HBase那样所有字段都认为是bytes。这样做的好处是可以对不同类型的数据进行不同的编码，节省空间。同时，因为KUDU的使用场景是OLAP分析，有一个数据类型对下游的分析工具也更加优化。



核心API

KUDU的对外API主要分为写跟读两部分。其中写包括：Insert、Update、Delete，所有写操作都必须制定主键；读KUDU对外只体用了Scan操作，Scan时用户可以指定一个或多个过滤器，用于过滤数据。

（数据库中有read和scan操作。read:从数据库中读一条记录。 scan：在数据库中执行范围查询，结果返回一个记录集。）



一致性模型

跟大多数关系型数据库一样，KUDU也是通过MVCC(Multi-Version Concurrency Control)来实现内部的事务隔离。



整体架构

KUDU中存在两个角色

Master Server: 负责集群管理、元数据管理等功能

Tablet Server: 负责数据存储，并提供数据读写服务。

为了实现分区容错性，跟其他大数据产品一样，对于每个角色，在KUDU中都可以设置特定数据（3-5）的副本。各副本间通过Raft协议保证数据一致性。

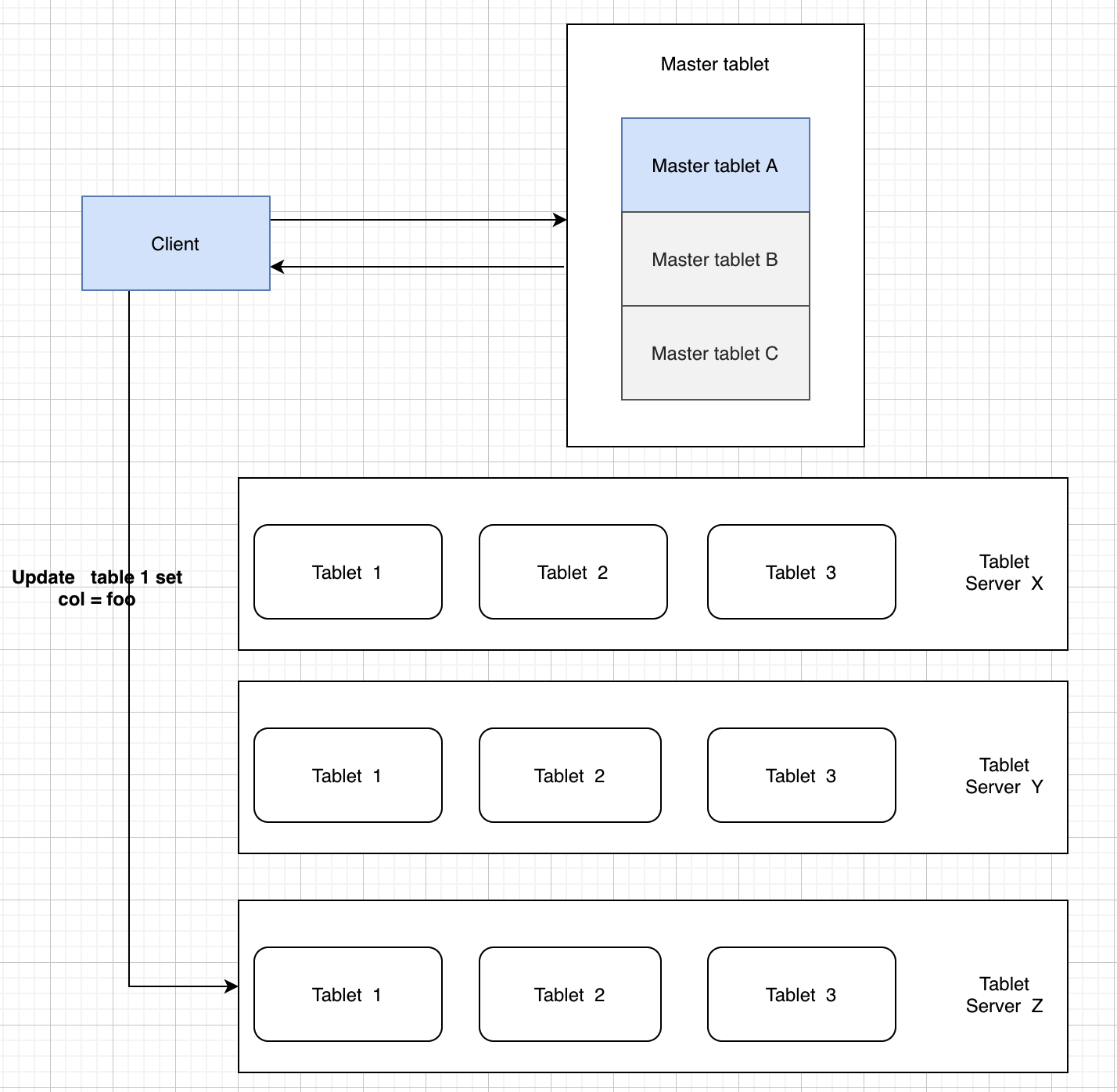

KUDU Client与服务端交互时，先从Master Server获取元数据信息，然后去Tablet Server读写数据：





存储实现：

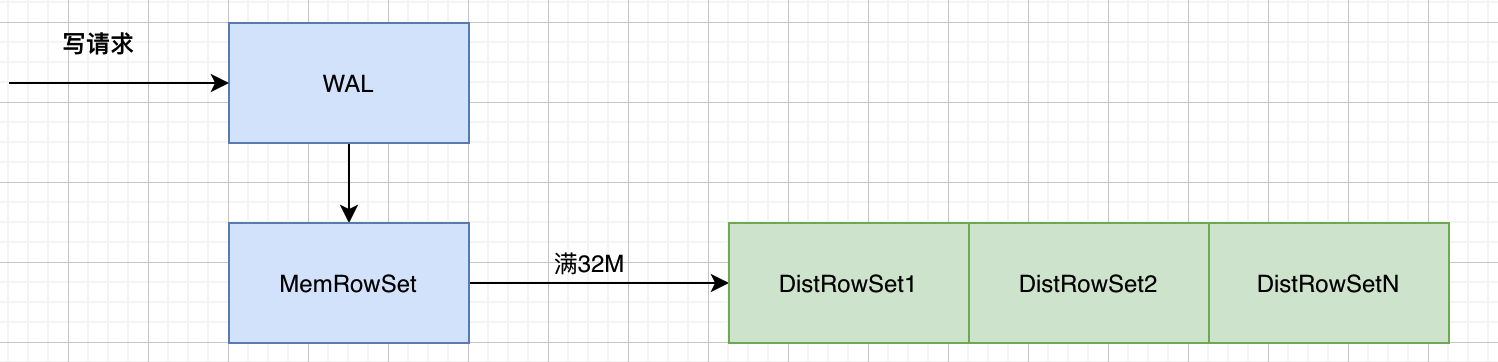

与其他大数据存储引擎类似，KUDU 的存储也是通过 LSM 树（Log-Structured Merge Tree）来实现的。KUDU 的最小存储单元是 RowSets，KUDU 中存在两种 RowSets：MemRowSets、DiskRowSets，数据先写内存中的 MemRowSet，MemRowSet 满了后刷到磁盘成为一个 DiskRowSet，DiskRowSet 一经写入，就无法修改了。见下图：







• 如何应对数据变更？

• 如何优化读写性能以满足 OLAP 场景？



  应对数据变更

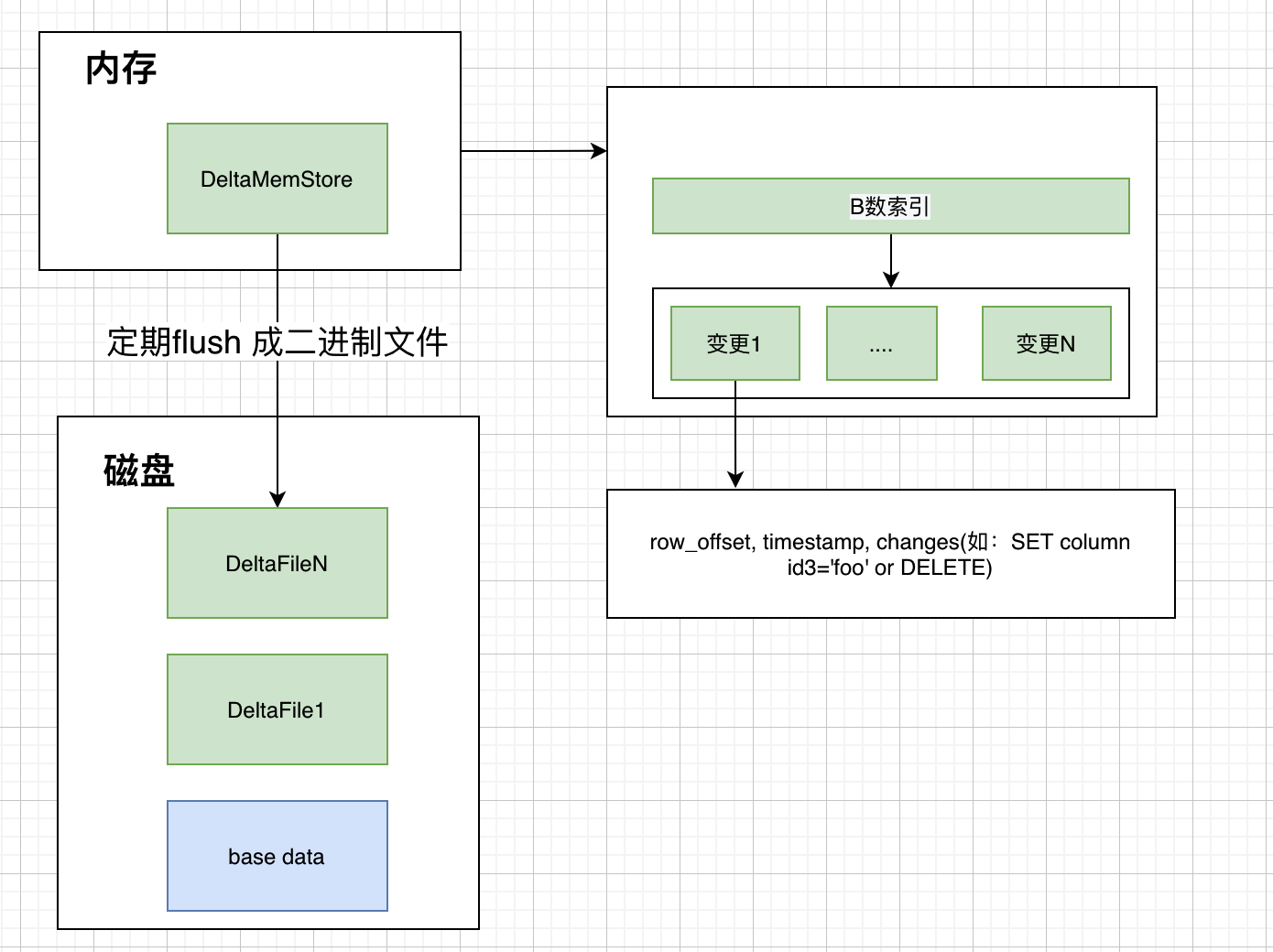

  首先上面我们讲了，DiskRowSet 是不可修改了，那么 KUDU 要如何应对数据的更新呢？在 KUDU 中，把 DiskRowSet 分为了两部分：*base data*、*delta stores*。base data 负责存储基础数据，delta stores负责存储 base data 中的变更数据。整个数据更新方案如下：

•



  如上图所示，数据从MeMRowSet刷到磁盘后就形成了一份DiskRowSet(只包含base data)，每份DiskRowSet在内存中都会有一个对应的DeltaMemStore，负责记录此DiskRowSet后续的数据变更(更新、删除)。DeltaMemStore数据增长到一定程度后转化成为二进制文件存储到磁盘中，形成一个DeltaFile，随着base data对应数据的不断变更，DeltaFile逐渐增长。



  优化读写性能

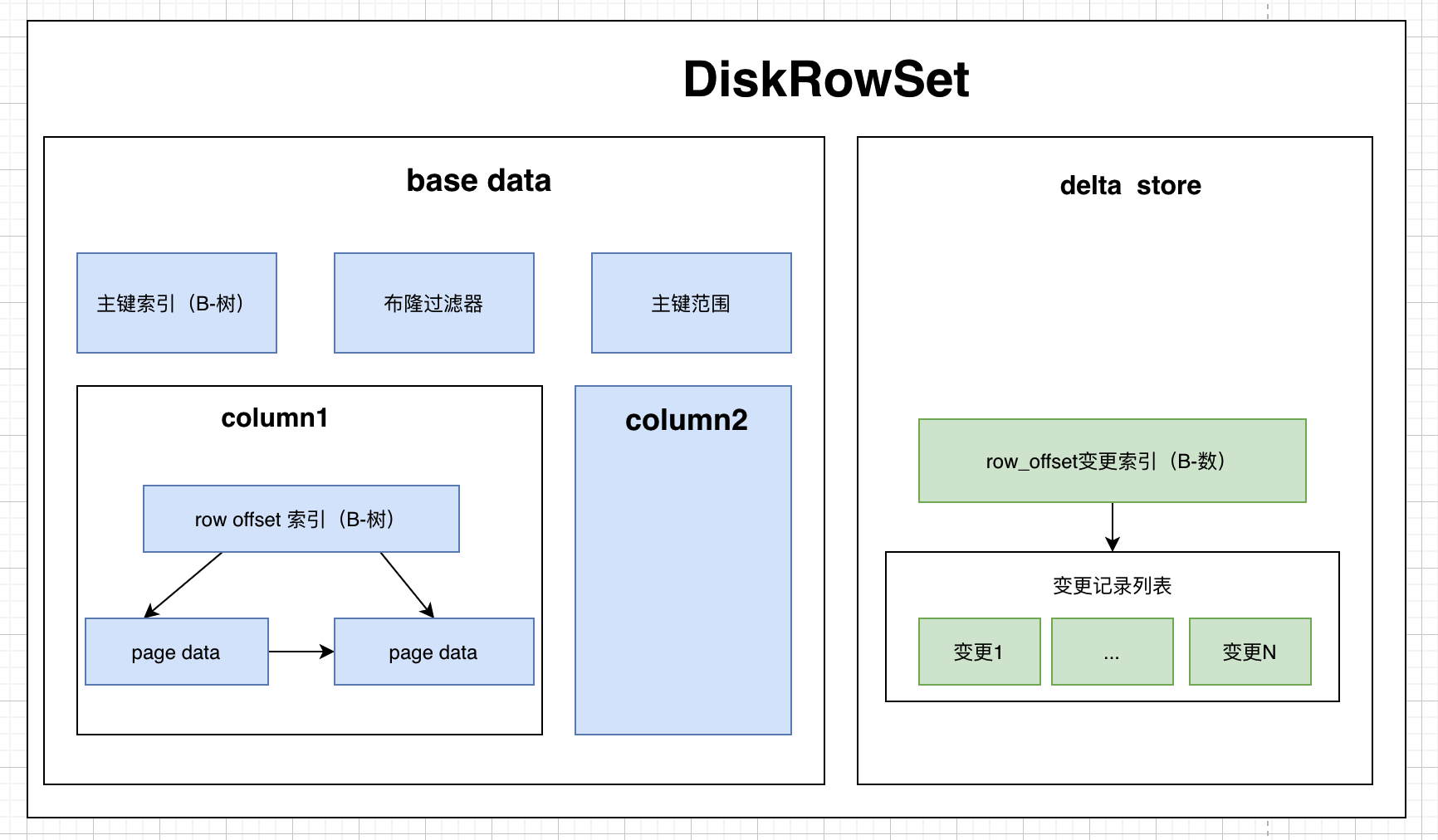

  首先我们从KUDU的DiskRowSet数据结构上分析：

•



• 从上图可知，在具体的数据（列数据、变更记录）上，KUDU都做了B-树索引，以提高随机读写的性能。

  • 主键范围索引：记录本DiskRowSet中主键的范围，用于粗粒度过滤一些主键范围。

  • 布隆过滤器：通过主键的布隆过滤器来实现不存在数据的过滤

  • 主键索引：要精确定位一个主键是否存在，以及具体在DiskRowSet中的位置（即：row_offset），通过以B-树为数据结构的主键索引来快速查找。

  随着时间的推移，KUDU中的小文件会越来越多，主要包括各个DiskRowSet中的base data， 还有每个base data对应的若干份DeltaFile。小文件的增多会影响KUDU的性能，特别是DeltaFile中还有很多重复的数据。为了提高性能，KUDU会进行定期Compaction，compaction主要包括两部分：

  • DeltaFile compaction: 过多的DeltaFile影响读性能，定期将DeltaFile合并回base data可以提升性能。

  • DiskRowSet compaction： 除了DeltaFile，定期将DiskRowSet合并也能提升性能，一个原因是合并时我们可以将被删除的数据彻底的删除，而且可以减少同样key范围内数据的文件数，提升索引的效率。

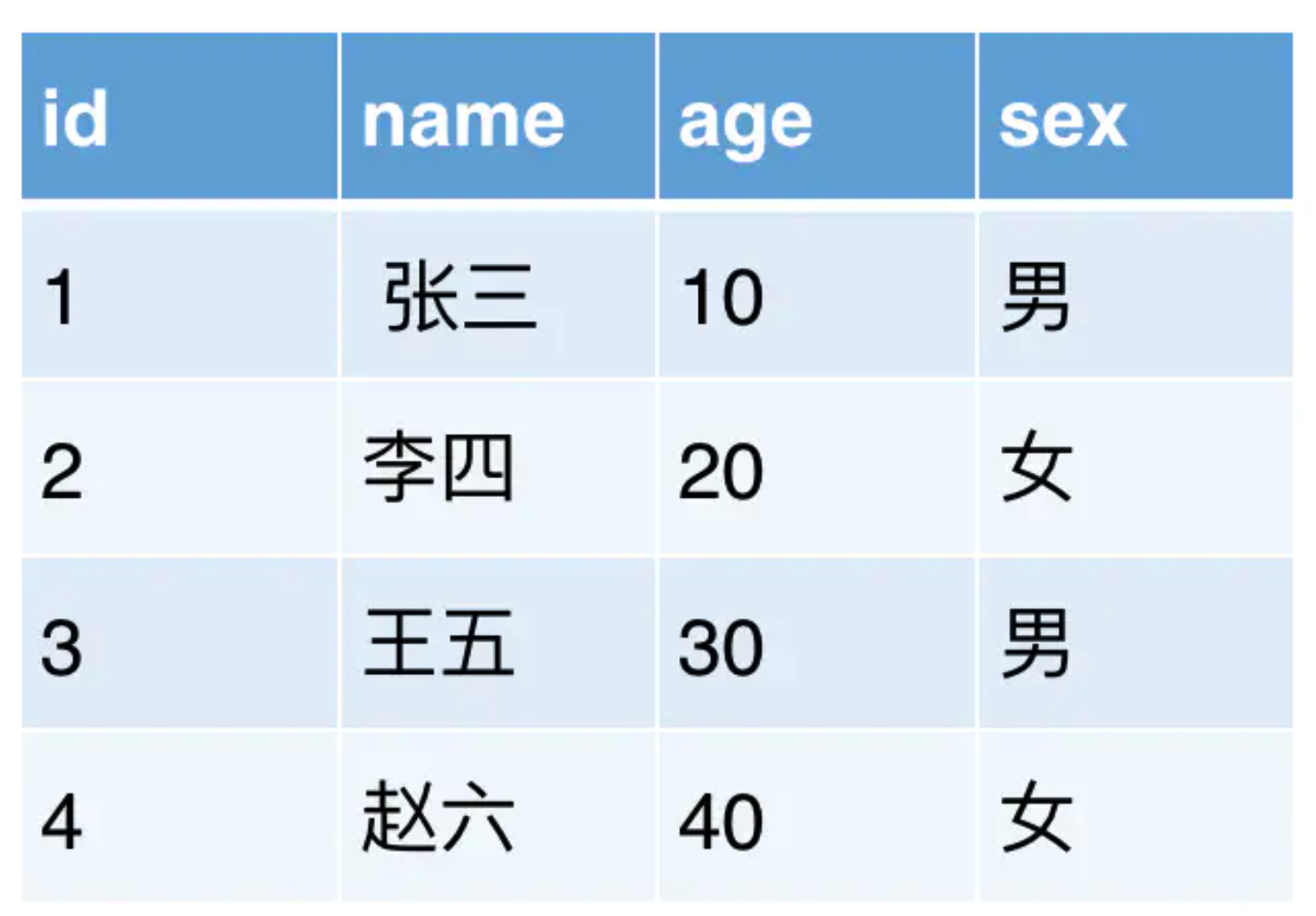

  当用户的查询存在列的过滤条件时，KUDU还可以在查询时进行 延迟物化来提升性能，举例说明：

•



  用户的SQL是这样的：

  select * from tb where sex=‘男’ and age >20

  KUDU中数据查询过程是这样的：

  1、扫描sex列，过滤出要查询的行[1,3]

  2、扫码age列，过滤出要查询的行[3,4]

  3、过滤条件相交，得到3

  4、真正读取id=3行所对应的列信息，组装

  数据写过程

•

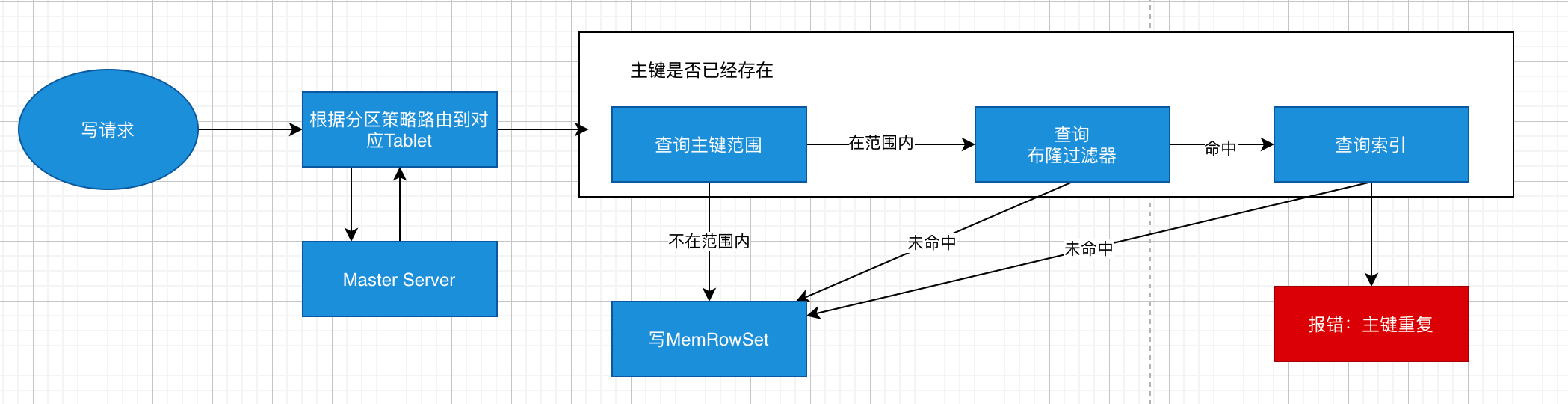

• 如上图，当 Client 请求写数据时，先根据主键从 Mater Server 中获取要访问的目标 Tablets，然后到依次对应的 Tablet 获取数据。因为 KUDU 表存在主键约束，所以需要进行主键是否已经存在的判断，这里就涉及到之前说的索引结构对读写的优化了。一个 Tablet 中存在很多个 RowSets，为了提升性能，我们要尽可能地减少要扫描的 RowSets 数量。首先，我们先通过每个 RowSet 中记录的主键的（最大最小）范围，过滤掉一批不存在目标主键的 RowSets，然后在根据 RowSet 中的布隆过滤器，过滤掉确定不存在目标主键的 RowSets，最后再通过 RowSets 中的 B-树索引，精确定位目标主键是否存在。如果主键已经存在，则报错（主键重复），否则就进行写数据（写 MemRowSet）。

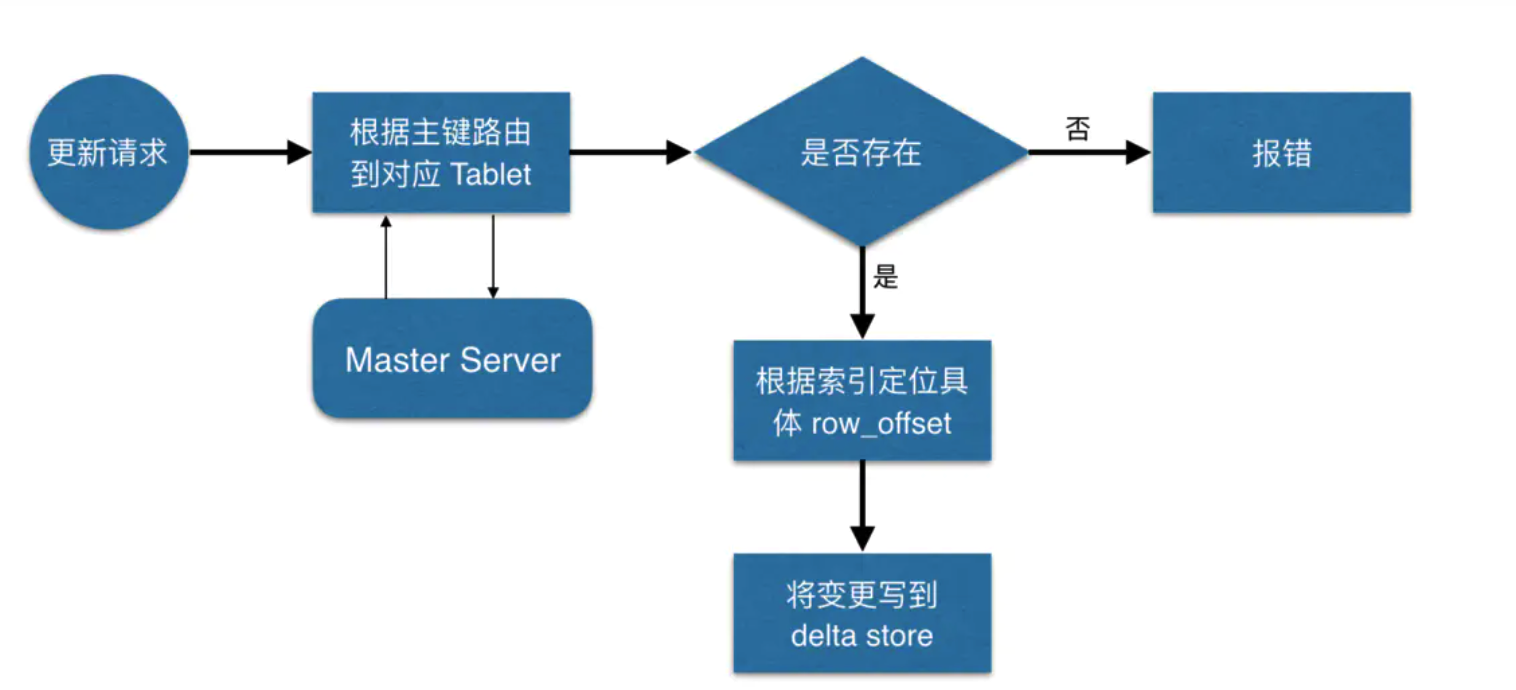

  数据更新过程







•

• 数据更新的核心是定位到待更新数据的位置，这块与写入的时候类似，就不展开了，等定位到具体位置后，然后将变更写到对应的 delta store 中。



  数据读过程

•

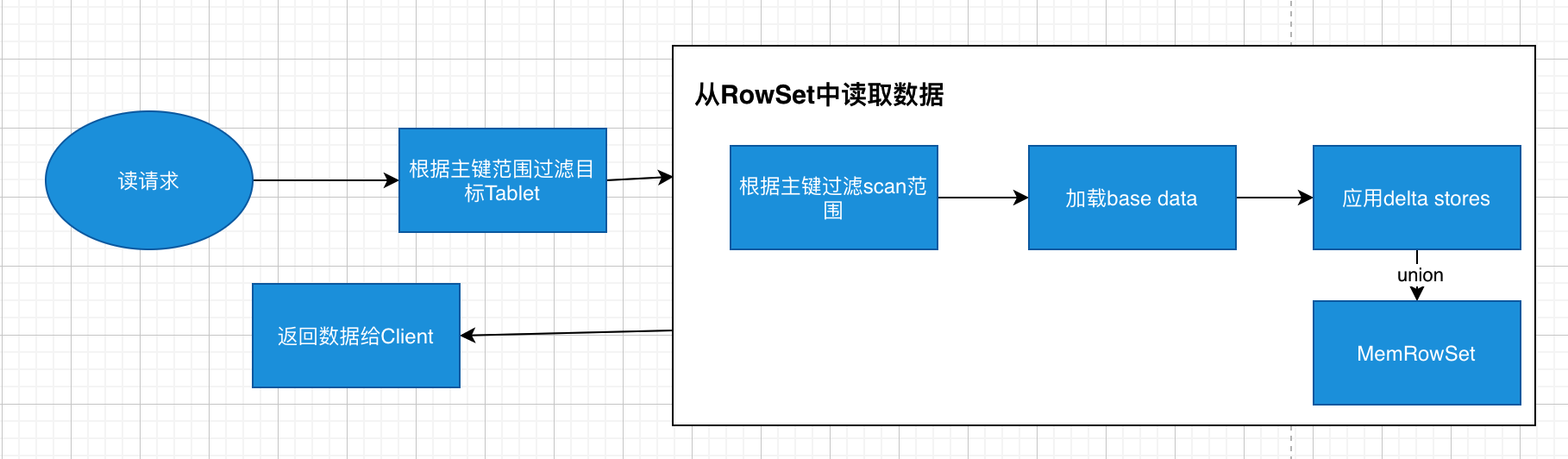

  如上图， 数据读取过程大致如下：先根据要扫描数据的主键范围，定位到目标的Tablets，然后读取Tablets中的RowSets。在读取每个RowSet时，先根据主键过滤要scan范围，然后加载范围内的base data，再找到对应的delta stores， 应用所有变更，最后union上MemRowSet中的内容，返回数据给Client。

•

  应用案例

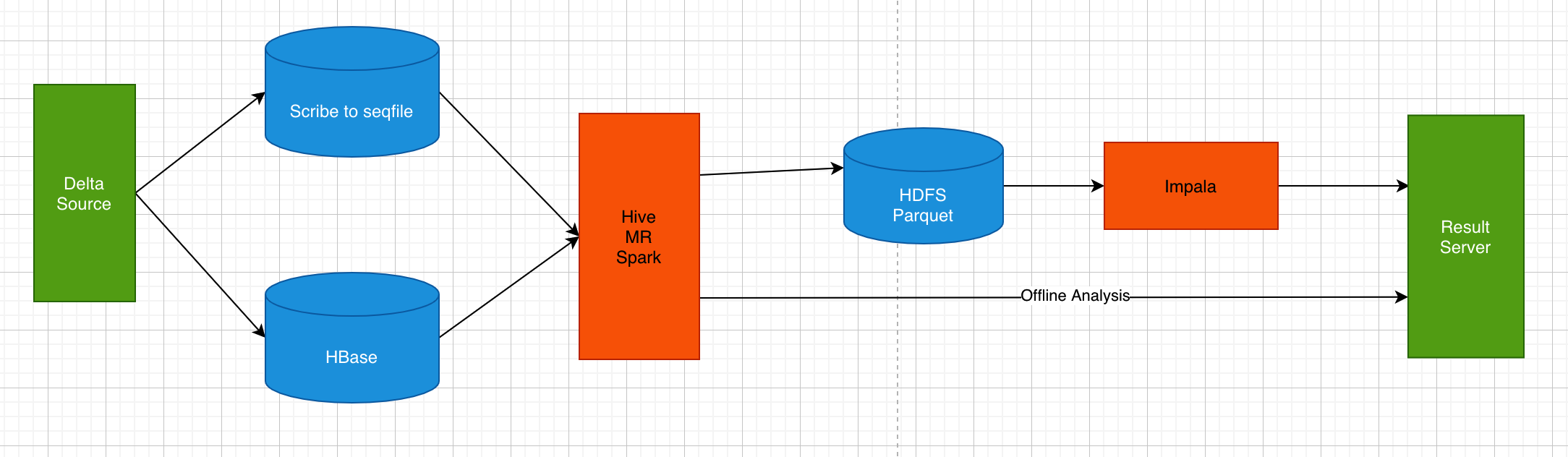

  在使用KUDU前，小米的架构是这样的：

•



•

  一部分源系统数据是通过Scribe（日志聚合系统）吧数据写到HDFS，另一部分源系统数据直接写入HBase。然后通过Hive/MR/Spark作业把两部分数据合并，给离线数仓和OLAP分析。

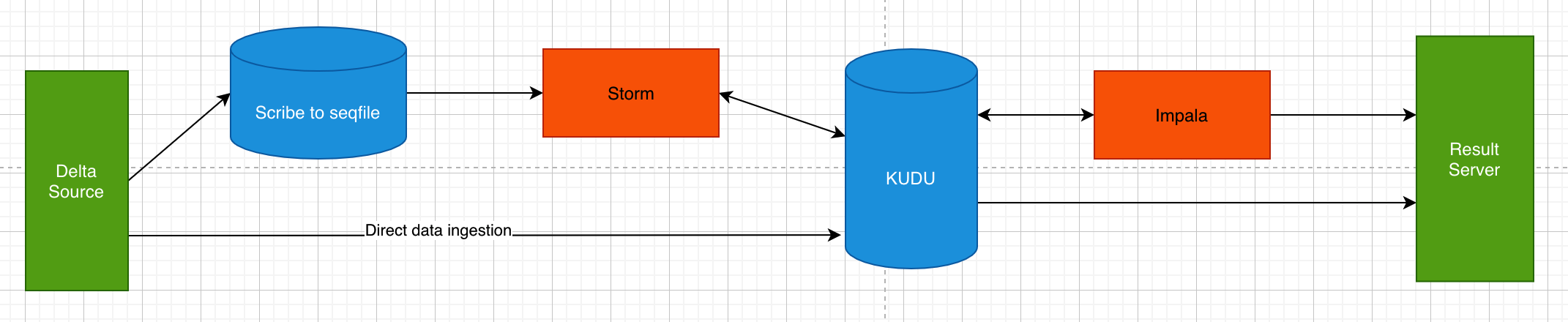

  在使用KUDU后，架构简化成了：

•



  从上图我们可以看到，所有的数据存储都集中到KUDU一个上，减少了整体的架构复杂度，同时，也大大提升了实时性。
