SVM简单代码实现MATLAB

本文主要是介绍SVM简单代码实现MATLAB，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

一、前言

在推导出SVM公式的基础上，就可以考虑动手实现了。SVM解决分类问题，这里用MATLAB来实现，具体就不多说了，所以首先给出两种标记不同的点，然后分别标记为+1，-1。先训练，再测试，最后画图展示出来。代码也是主演参考的别人的，有加上自己的理解注释。

二、流程及实现

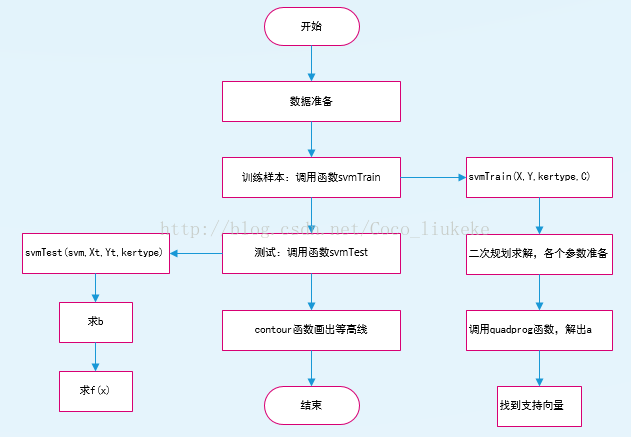

1.流程图

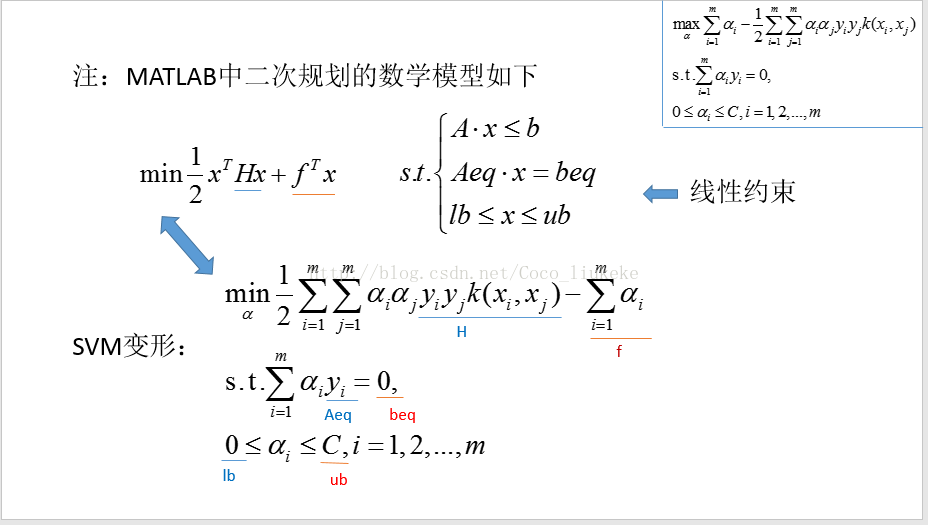

2.大家对二次规划可能有点陌生，可以查看帮助文档或者百度，讲解得都很详细，下面是我简单记录一下，其实就是一一对应起来：

3.得到大致流程之后，下面直接贴代码，复制之后就可直接运行。

主函数代码如下：

 [plain]  view plain copy
%------------主函数----------------
clear all;
close all;
C = 10;  %成本约束参数
kertype = 'linear';  %线性核

%①------数据准备
n = 30;
%randn('state',6);   %指定状态，一般可以不用
x1 = randn(2,n);    %2行N列矩阵，元素服从正态分布
y1 = ones(1,n);       %1*N个1
x2 = 4+randn(2,n);   %2*N矩阵，元素服从正态分布且均值为5，测试高斯核可x2 = 3+randn(2,n);
y2 = -ones(1,n);      %1*N个-1

figure;  %创建一个用来显示图形输出的一个窗口对象
plot(x1(1,:),x1(2,:),'bs',x2(1,:),x2(2,:),'k+');  %画图，两堆点
axis([-3 8 -3 8]);  %设置坐标轴范围
hold on;    %在同一个figure中画几幅图时，用此句

%②-------------训练样本
X = [x1,x2];        %训练样本2*n矩阵，n为样本个数，d为特征向量个数
Y = [y1,y2];        %训练目标1*n矩阵，n为样本个数，值为+1或-1
svm = svmTrain(X,Y,kertype,C);  %训练样本
plot(svm.Xsv(1,:),svm.Xsv(2,:),'ro');   %把支持向量标出来

%③-------------测试
[x1,x2] = meshgrid(-2:0.05:7,-2:0.05:7);  %x1和x2都是181*181的矩阵
[rows,cols] = size(x1);
nt = rows*cols;
Xt = [reshape(x1,1,nt);reshape(x2,1,nt)];
%前半句reshape(x1,1,nt)是将x1转成1*（181*181）的矩阵，所以xt是2*（181*181）的矩阵
%reshape函数重新调整矩阵的行、列、维数
Yt = ones(1,nt);

result = svmTest(svm, Xt, Yt, kertype);

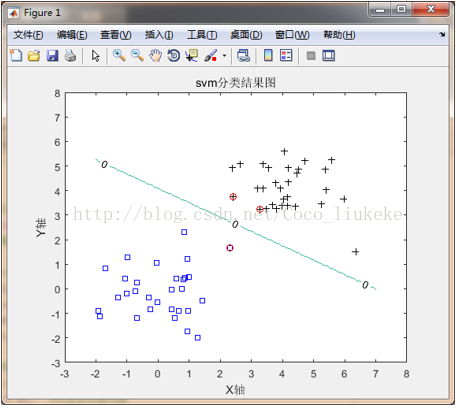

%④--------------画曲线的等高线图
Yd = reshape(result.Y,rows,cols);
contour(x1,x2,Yd,[0,0],'ShowText','on');%画等高线
title('svm分类结果图');
x1=xlabel('X轴');
x2=ylabel('Y轴');

训练样本函数svmTrain：

 [plain]  view plain copy
%-----------训练样本的函数---------
function svm = svmTrain(X,Y,kertype,C)

% Options是用来控制算法的选项参数的向量，optimset无参时，创建一个选项结构所有字段为默认值的选项
options = optimset;
options.LargeScale = 'off';%LargeScale指大规模搜索，off表示在规模搜索模式关闭
options.Display = 'off';    %表示无输出

%二次规划来求解问题，可输入命令help quadprog查看详情
n = length(Y);  %返回Y最长维数
H = (Y'*Y).*kernel(X,X,kertype);
f = -ones(n,1); %f为1*n个-1,f相当于Quadprog函数中的c
A = [];
b = [];
Aeq = Y; %相当于Quadprog函数中的A1,b1
beq = 0;
lb = zeros(n,1); %相当于Quadprog函数中的LB，UB
ub = C*ones(n,1);
a0 = zeros(n,1);  % a0是解的初始近似值
[a,fval,eXitflag,output,lambda]  = quadprog(H,f,A,b,Aeq,beq,lb,ub,a0,options);
%a是输出变量，问题的解
%fval是目标函数在解a处的值
%eXitflag>0,则程序收敛于解x；=0则函数的计算达到了最大次数；<0则问题无可行解，或程序运行失败
%output输出程序运行的某些信息
%lambda为在解a处的值Lagrange乘子

epsilon = 1e-8;
 %0<a<a(max)则认为x为支持向量,find返回一个包含数组X中每个非零元素的线性索引的向量。
sv_label = find(abs(a)>epsilon);
svm.a = a(sv_label);
svm.Xsv = X(:,sv_label);
svm.Ysv = Y(sv_label);
svm.svnum = length(sv_label);
%svm.label = sv_label;
end

测试函数svmTest：

 [plain]  view plain copy
%---------------测试的函数-------------
function result = svmTest(svm, Xt, Yt, kertype)
temp = (svm.a'.*svm.Ysv)*kernel(svm.Xsv,svm.Xsv,kertype);
%total_b = svm.Ysv-temp;
b = mean(svm.Ysv-temp);  %b取均值
w = (svm.a'.*svm.Ysv)*kernel(svm.Xsv,Xt,kertype);
result.score = w + b;
Y = sign(w+b);  %f(x)
result.Y = Y;
result.accuracy = size(find(Y==Yt))/size(Yt);
end

核函数kernel:

 [plain]  view plain copy
%---------------核函数---------------
function K = kernel(X,Y,type)
%X 维数*个数
switch type
case 'linear'   %此时代表线性核
    K = X'*Y;
case 'rbf'      %此时代表高斯核
    delta = 5;
    delta = delta*delta;
    XX = sum(X'.*X',2);%2表示将矩阵中的按行为单位进行求和
    YY = sum(Y'.*Y',2);
    XY = X'*Y;
    K = abs(repmat(XX,[1 size(YY,1)]) + repmat(YY',[size(XX,1) 1]) - 2*XY);
    K = exp(-K./delta);
end
end
