tftp网络协议实现

2024-06-09 03:48
文章标签 实现 网络协议 tftp

本文主要是介绍tftp网络协议实现,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

分析:tftp包属于UDP包;UDP包属于IP包;IP包属于以太网包,由ARP章节知以太网包内包含目的MAC地址,但 客户端在发送tftp请求包之前需要知道服务器的mac地址,所以应该先发送ARP请求包,知道服务器的Mac地址之后再进行tftp传输。

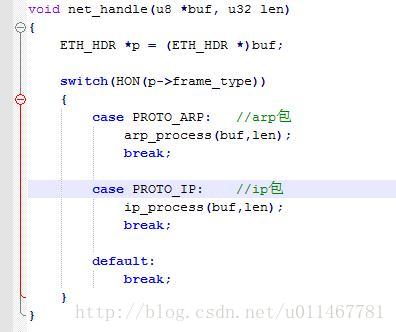

由于DM9000接收的包类型可能不同:既可能是 ARP的包,又可能是 IP包。所以需要对不同类型的包进行不同的处理。这一点体现在中断里对他们的不同处理。

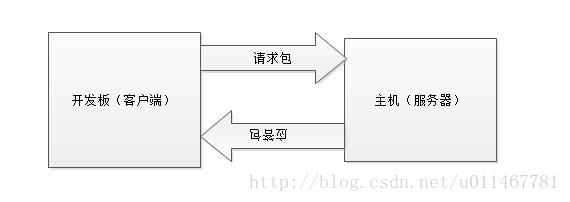

对于开发板(客户端)获取主机 (服务器)的ARP包的两种形式

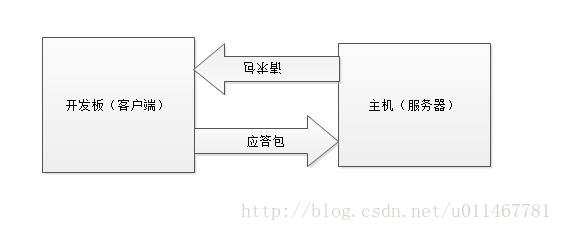

1、主机主动发送请求包给开发板;开发板回复应答包给主机。

2

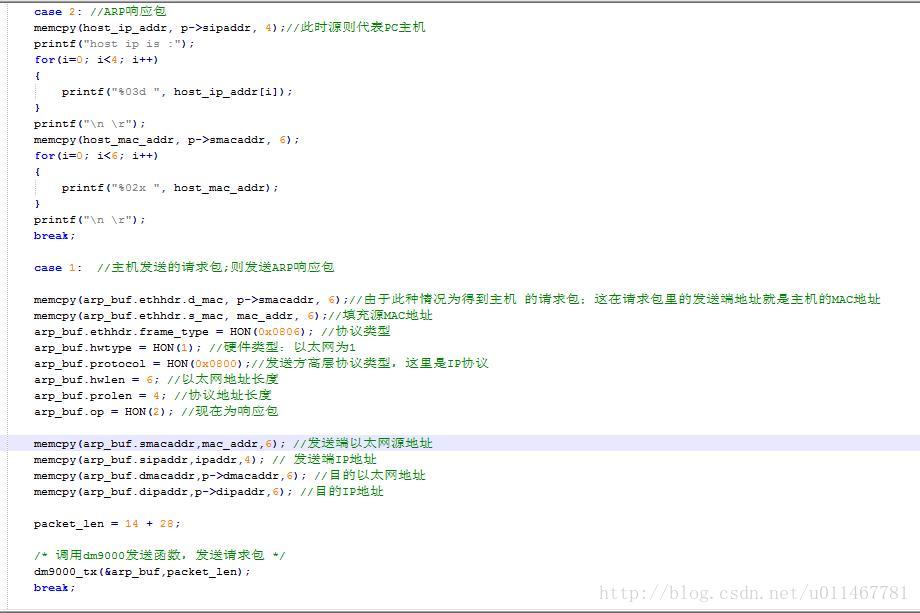

所以提取主机(服务器)的MAC地址需根据1、2两种情况分别进行处理






获取过主机(服务器)的MAC之后就可以发送TFTP的请求包了,

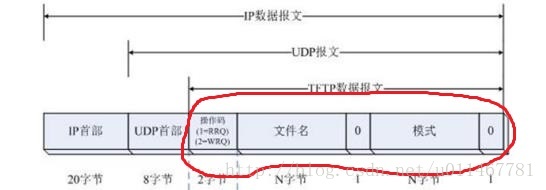

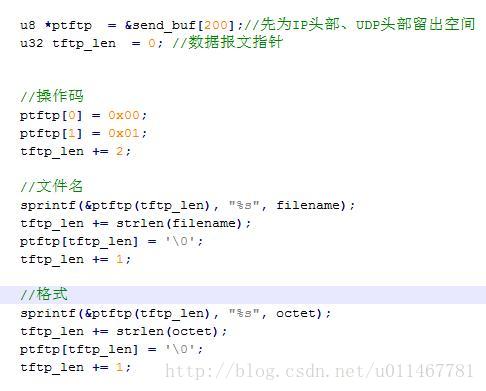

tftp请求包数据报文的填充的格式如下:




代码如下:

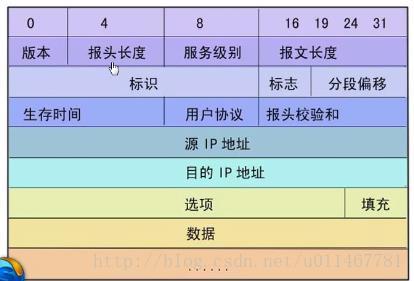

Ip协议数据报文

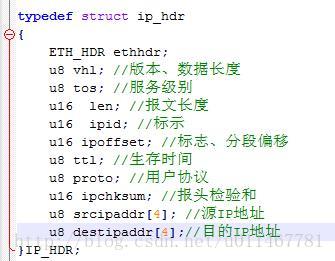

Ip协议数据报文代码如下:

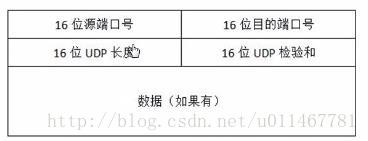

UDP协议数据报文(关于UDP协议帧头信息的作用,详见百度百科)

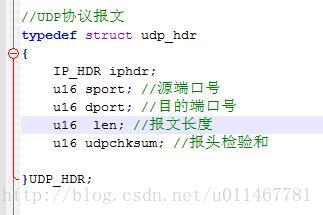

UDP协议数据报文代码如下:


根据以太网包--》IP包--》UDP包--》--TFTP包的机构观察上述各个包的定义数据结构

UDP_HDR->IP_HDR.ETH_HDR;

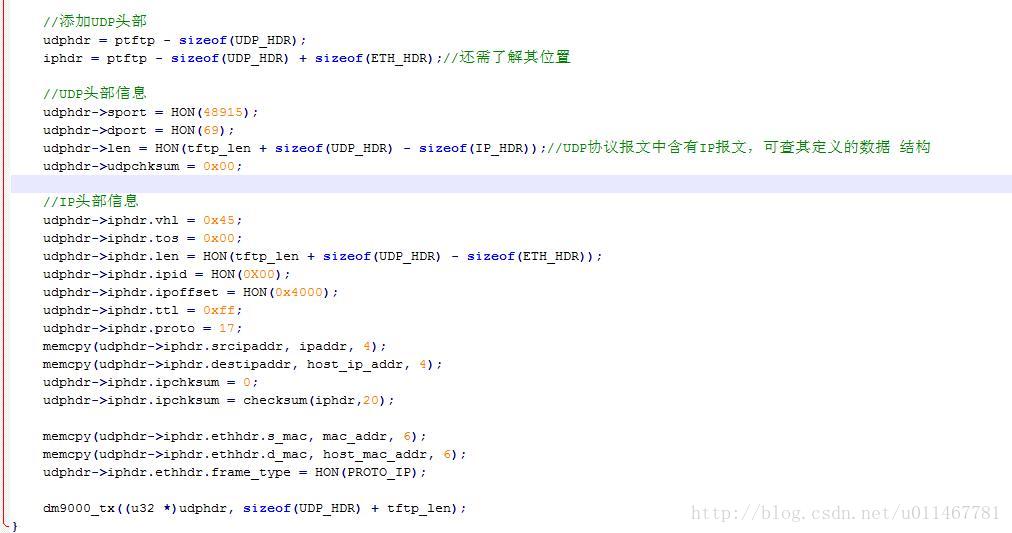

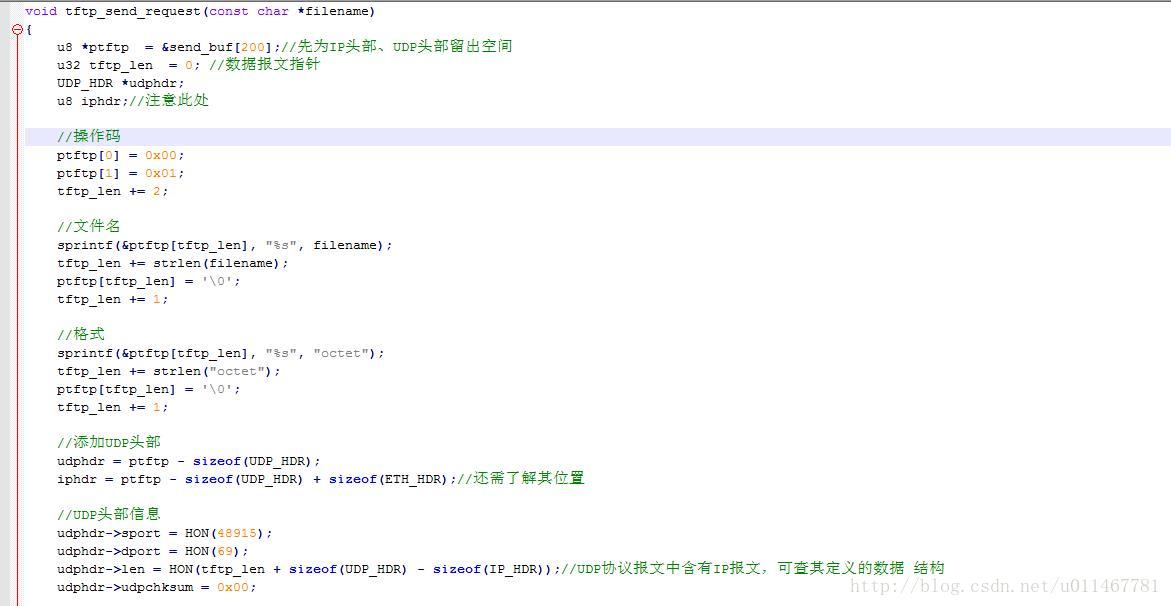

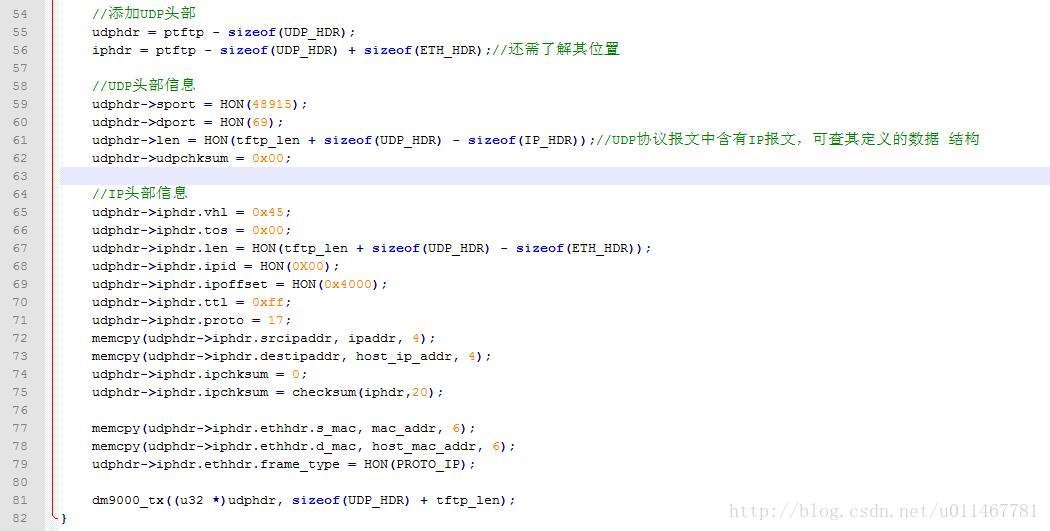

根据上述各包的数据结构进行填充;并进行发送tftp请求包

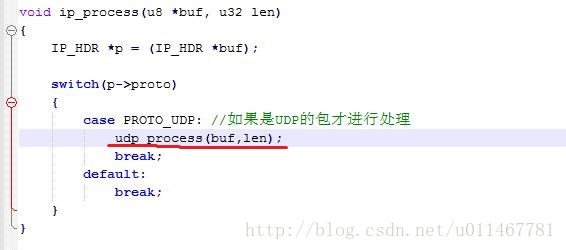

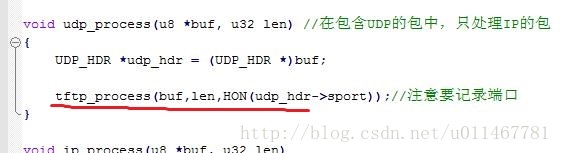

对接受到的IP包进行判断,若IP包中含有UDP包才予以处理,否则不进行处理


TFTP客户端的请求信号,准备读取信息

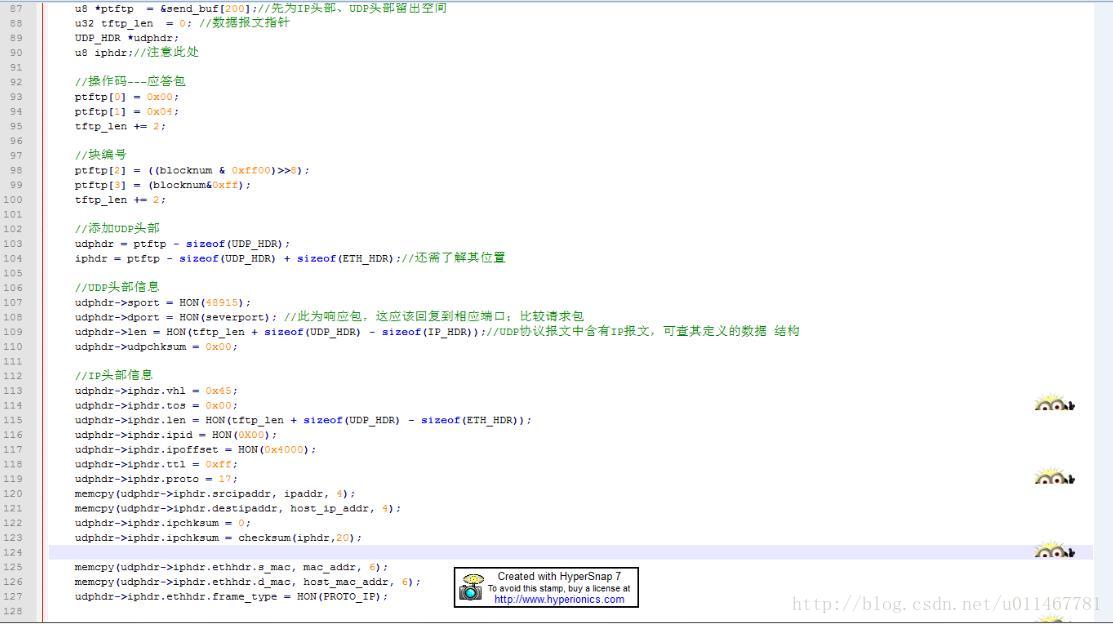

TFTP客户端对服务器的应答

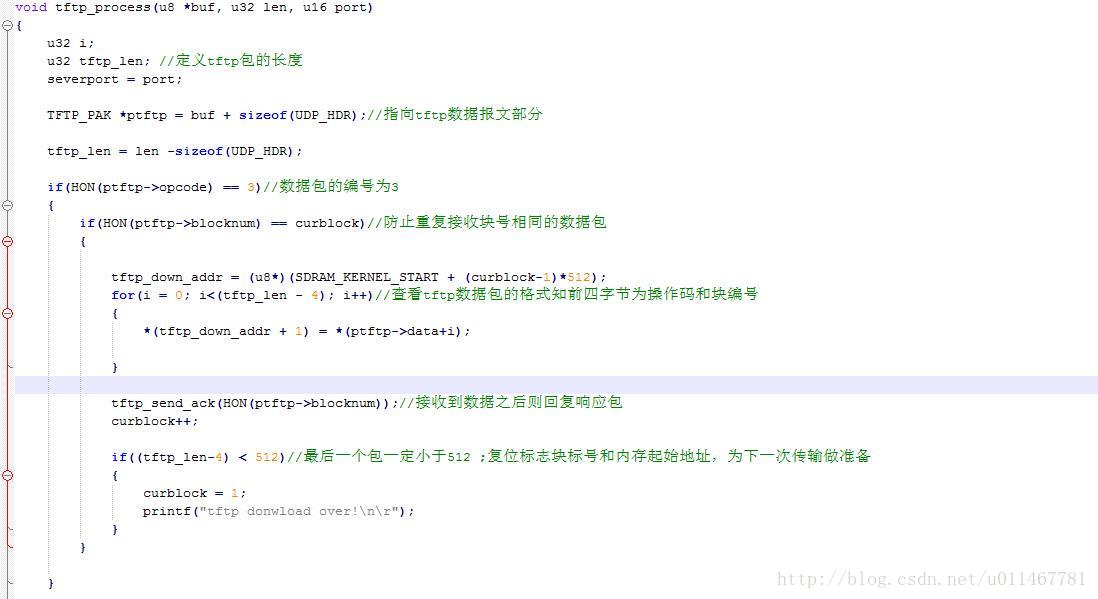

TFTP客户端对数据包处理函数

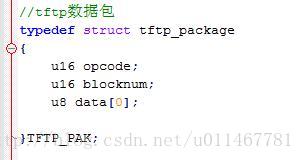

定义的tftp包








补充:

6410内存的起始地址在0x50000000;在主内存的动态存储区;动态存储区的作用即是来连接内存


dm9000芯片默认不接收任何广播包
查看DM9000的RCR寄存器(接收控制寄存器);第【3】位打开,设为1



函数int sprintf(char *string, char *format, arg_list);
功能:送格式化输出到字符串中
详述:将一个格式化的字符串输出到一个目的字符串中,而printf是一个将格式化的字符串输出到屏幕。sprintf的第一个参数应该是目的字符串,如果不指定这个参数,执行过程中会出现“该程序产生非法操作,即将被关闭。。。”因为C语言在进行字符串操作室不检查字符串的空间是否够大,所以可能出现数组越界而导致程序崩溃。

以太网帧格式:
目的MAC地址(6字节)
源MAC地址(6字节)
协议类型(2字节)
以太网帧数据负载(46字节到1500字节)
协议说明:
0x0800: IP协议数据包
0x0806: ARP协议数据包
0x0835: RARP协议数据包
0x08863: PPP Over Ether ne t   Di s covery
0x08864: PPP Over Ethernet Session Stage

这篇关于tftp网络协议实现的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
