软件工具：QuartusII 以制作三人表决器（与非门）为例
表决器真值表（同时有两人或两人以上同意，则通过）：
| 输入 | 输出 | ||
| a | b | c | y |
| 0 | 0 | 0 | 0 |
| 0 | 0 | 1 | 0 |
| 0 | 1 | 0 | 0 |
| 0 | 1 | 1 | 1 |
| 1 | 0 | 0 | 0 |
| 1 | 0 | 1 | 1 |
| 1 | 1 | 0 | 1 |
| 1 | 1 | 1 | 1 |
QuartusII使用
1、建立工程、文件

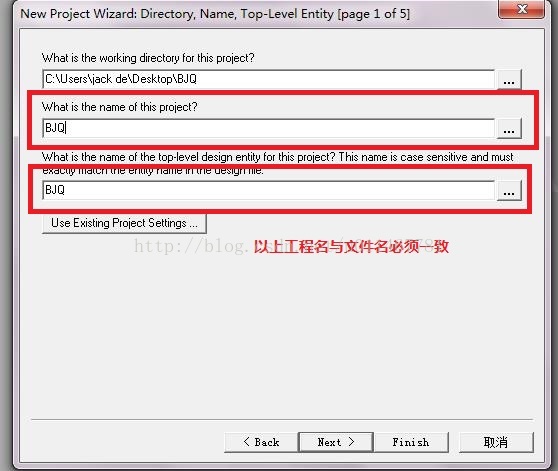

1) File→New Project Wizard ……在相应位置输入项目名和文件名：BJQ.....之后一路next即可
2、新建原理图文件

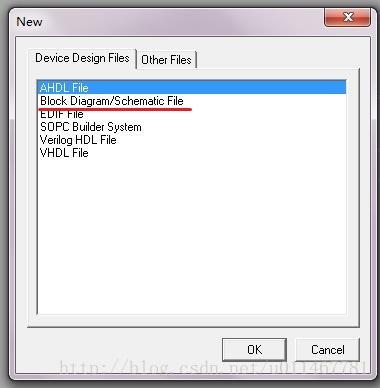

2.1）File→New；选择第二项：block diagram….
2.1）File→New；选择第二项：block diagram….

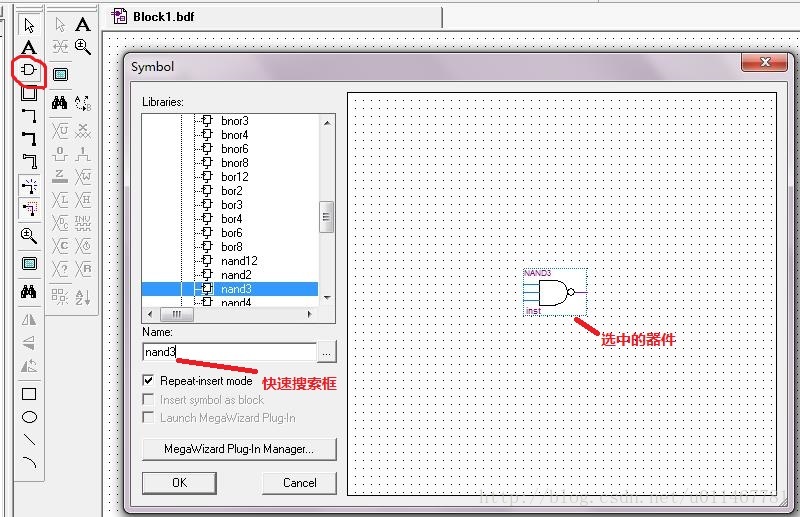

2.2）选择器件，连线，画原理图。关于表决器的元件有 nand2、nand3、input、output。在下图圈中位置打开选择元件的窗口。

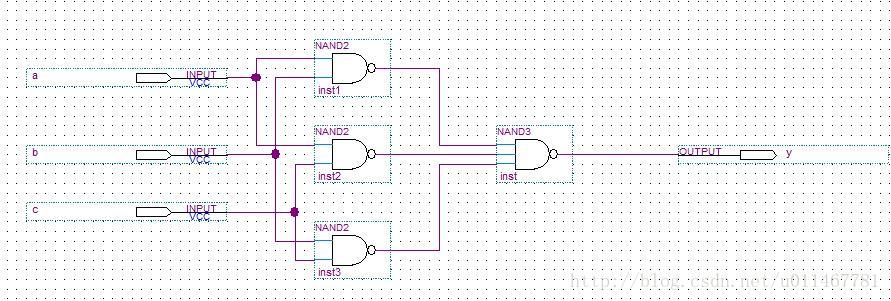

连接好的原理图
2.3）点击 start compilation 按钮，开始编译。（编译没有错误则可以继续下面的步骤）
3、新建波形仿真文件

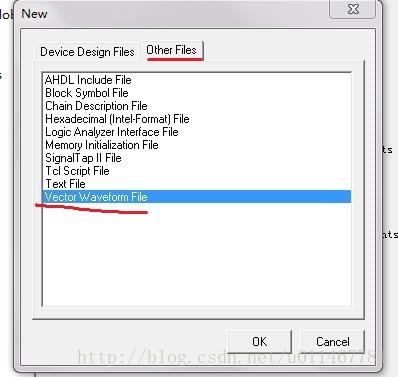

3.1）File→New orther file--->Vector Waveform File：新建波形仿真文件
3.2)导入输入输出引脚并设置输入信号。

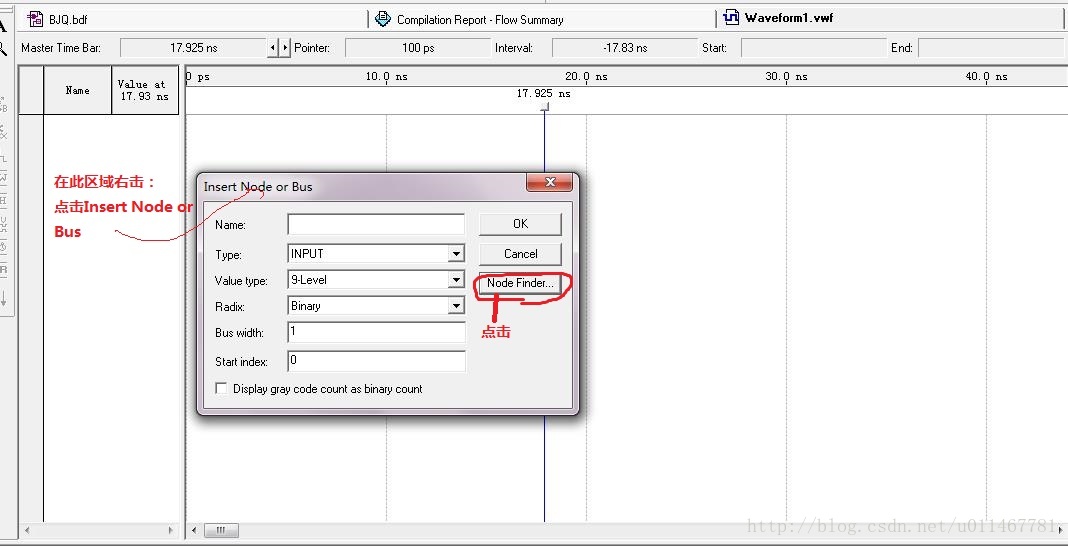

步骤：在空白处点击右键，出现Insert Node or Bus,--->按下Node Finer.如下

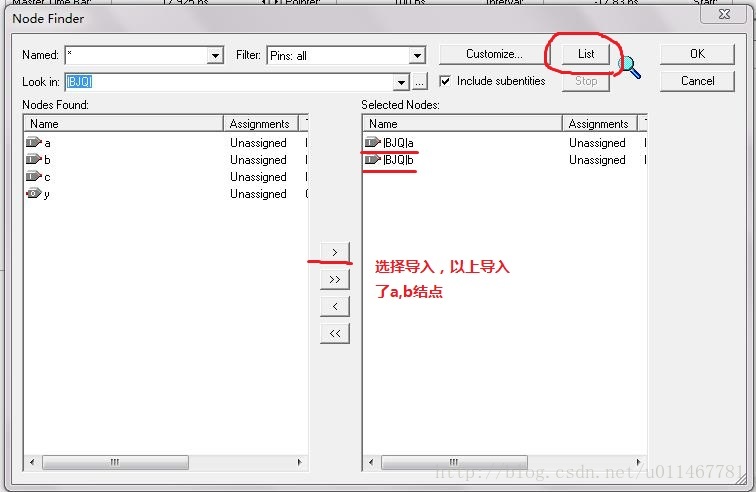

3.3)在下图点击list,选择需要加入波形仿真的结点。

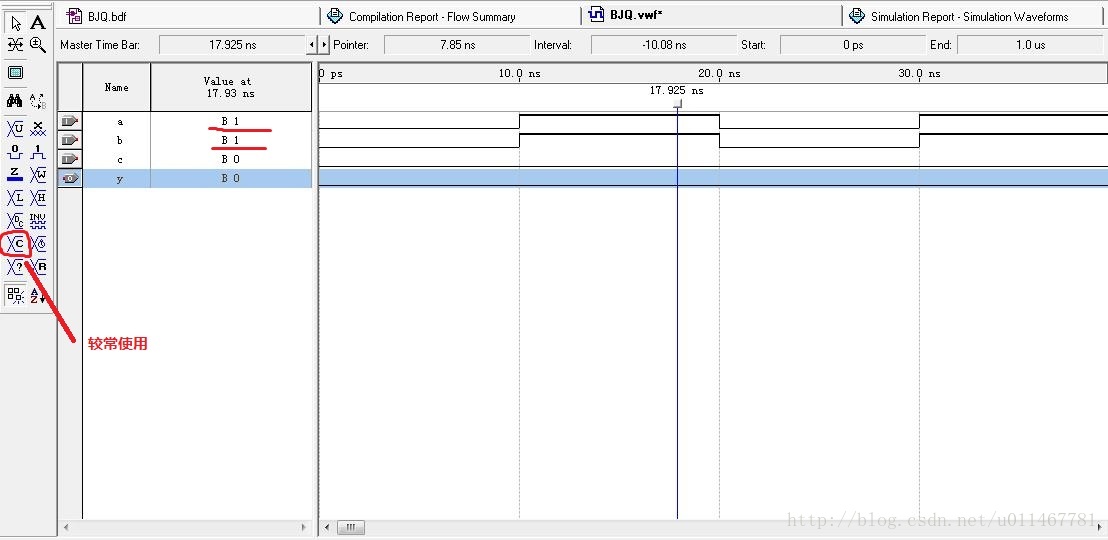

3.4)导入结点后设置输入变量，选择右侧的时序进行设置。
3.5)执行processing→start simulation 命令，进行波形仿真，并记录仿真结果。
如下图
