时钟定时器课程设计multisim电路仿真

都是泪....

进入正题，先给出整个仿真电路，然后对各个模块进行逐一分析．

下载文件基于multisim12制作，因此低于该版本的multisim无法打开，请注意使用multisim12：

下载链接：

http://download.csdn.net/detail/u011368821/8211361

不需要积分即可下载

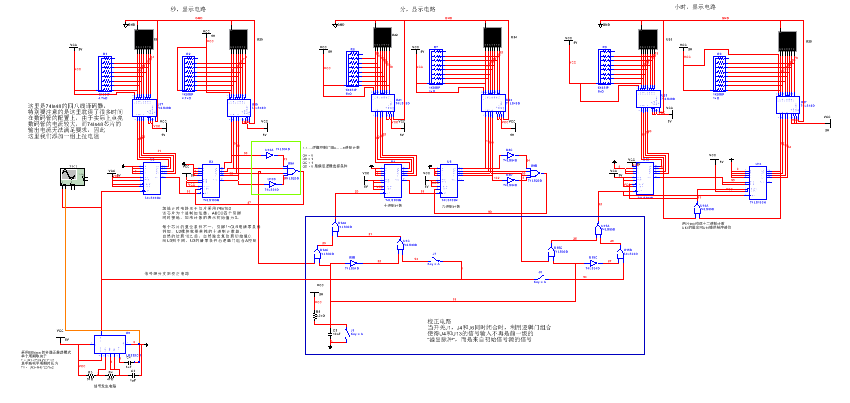

电路概览：

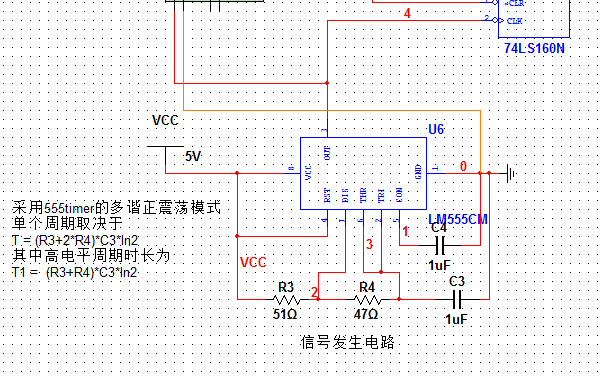

信号发生模块，采用555timer的多谐振荡模式

该模式下的特点在电路注释中有说明．

如果忘记555timer怎么用的，下面是复习link

http://blog.csdn.net/cinmyheart/article/details/33362853

信号发生电路的产生信号提供给160十进制计数器

可以去这里看74ls160 74ls48z

http://blog.csdn.net/cinmyheart/article/details/26705425

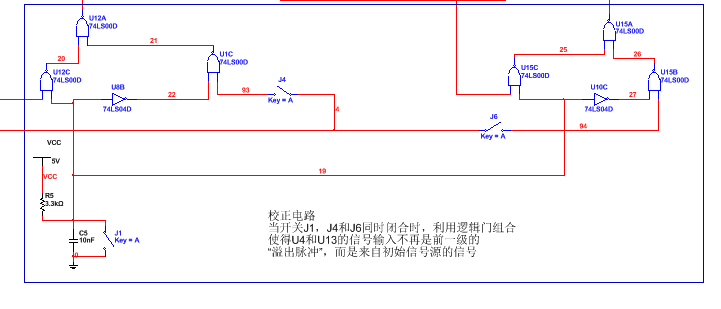

下面是校正电路，看电路注释就Ok啦，很简单的逻辑控制

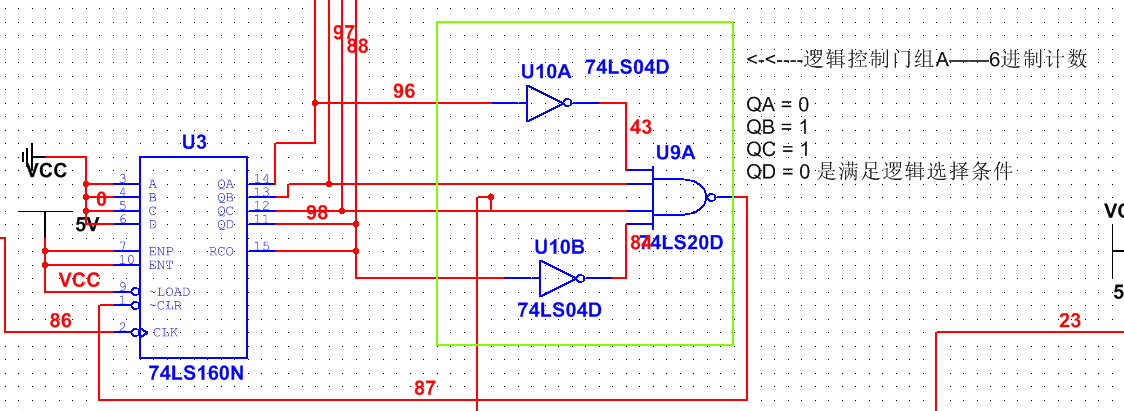

下面是采用清零法构建的6进制加法器，逻辑门组是实现的关键
