6.5外部中断实验

一.实验目的

1.掌握CC2530的外部中断寄存器设置；
2.掌握外部中断函数程序的编程方法。

二.基础知识

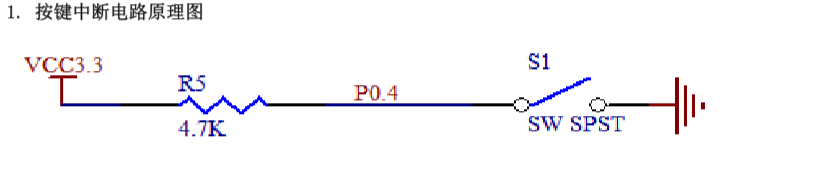

这里写图片描述
当按键未按下时，P0.4的电平为3.3V；当按键按下时，P0.4的电平为0V。

三.实验代码
#include "ioCC2530.h"      void delay(void)        //延迟函数
{unsigned int i;unsigned char j;for(i=0;i<1500;i++){for(j=0;j<200;j++){asm("NOP");asm("NOP");asm("NOP");}}
} #pragma vector=P0INT_VECTOR      //定时器3中断函数
__interrupt void P0_INT(void){if(P0IFG > 0){P0IFG = 0;           //清中断标志P0_0=~P0_0;P2_0=~P2_0;   }P0IFG = 0;
}void main( void )
{P0DIR |= 0x01;  //设置P0.0为输出方式；P0.4和P0.5为输入方式P2DIR |= 0x01;  //设置P2.0为输出方式P0_0 = 1; P2_0 = 1;   //熄灭LEDP0IEN = 0x10;     //P0.4开中断PICTL = 0x11;     //P0口下降沿触发中断P0IFG = 0;        //清中断标志 P0IE  = 1;        //P0口开中断EA = 1;       //开总中断while(1);
} // end of main()
四.实验现象

烧写程序后，复位。可看到两个小灯常亮；按下开关键，两个小灯均熄灭；松开按键，小灯恢复常亮。

6.6UART串口通信实验

一.实验目的

1.掌握CC2530的UART串口寄存器设置；
2.掌握UART串口中断函数程序的编程方法。

二.基础知识

UART,即通用异步串行通信方式。数据一位接着一位地传送。数据的各不同位可使用同一传输通道，因此串行I/O可以减少信号连线，最少用一对线即可进行。

三.实验代码
#include "ioCC2530.h"     char uart_buffer;void delay(void)
{unsigned int i;unsigned char j;for(i=0;i<1500;i++){for(j=0;j<200;j++){asm("NOP");asm("NOP");asm("NOP");}}
} void UartTX_Send_String(unsigned char *Data,int len)   //串口发送函数
{int j;for(j=0;j<len;j++){U0DBUF = *Data++;   while(UTX0IF == 0);UTX0IF = 0;}
}void UartTX_Send_Data(unsigned char Data,int len)   //串口发送函数
{int j;for(j=0;j<len;j++){U0DBUF = Data;   while(UTX0IF == 0);UTX0IF = 0;}
}#pragma vector=URX0_VECTOR   //uart0中断函数
__interrupt void uart0(void){URX0IF = 0; //清中断标志P0_0=~P0_0;uart_buffer = U0DBUF;//UartTX_Send_String("welcome",10);UartTX_Send_Data(uart_buffer,1);
}void main( void )
{unsigned char buf[8];P0DIR |= 0x01;  //设置P0.0为输出方式；P0.4和P0.5为输入方式P2DIR |= 0x01;  //设置P2.0为输出方式P0_0 = 1; P2_0 = 1;       //熄灭LEDCLKCONCMD &= ~0x40;          //选择32M晶振while(!(SLEEPSTA & 0x40));   //等待XSOC稳定CLKCONCMD = 0xb8;            //TICHSPD 128分频，CLKSPD 不分频SLEEPCMD |= 0x04;            //关闭不用的RC 振荡器PERCFG = 0x00;              //位置1 P0 口P0SEL = 0x3c;               //P0 用作串口U0CSR |= 0x80;              //UART 方式U0GCR |= 10;                //baud_e = 10;U0BAUD |= 216;              //波特率设为57600UTX0IF = 1;U0CSR |= 0X40;              //允许接收IEN0 |= 0x84;               //开总中断，接收中断buf[0] = '\t';while(1){P2_0=~P2_0;delay();if(uart_buffer == 0x01){UartTX_Send_String("welcome",7);UartTX_Send_String(&buf[0],1);}}
} // end of main()
四.实验现象

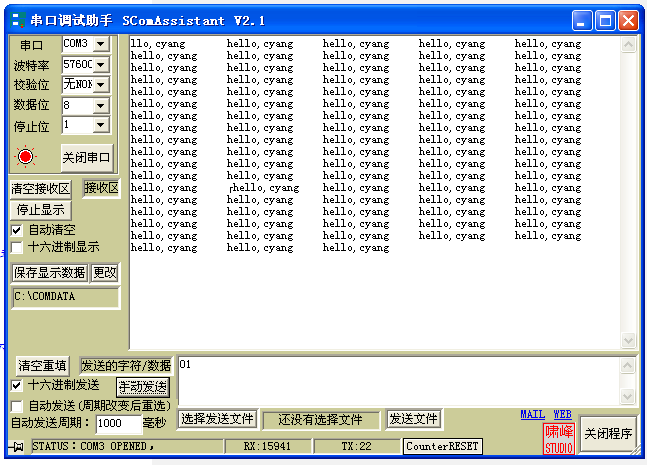

这里写图片描述

6.7AD转换实验3

一.实验目的

1.掌握CC2530的AD转换寄存器设置；
2.掌握AD转换函数程序的编程方法。

二.基础知识

CC2530内部有一个温度传感器，用来作AD输入。数字量通过串行接口输出到电脑显示器。

三.实验代码
#include "ioCC2530.h"
#define uint8 unsigned char
#define uint16 unsigned intchar uart_buffer;void delay(void)
{unsigned int i;unsigned char j;for(i=0;i<1500;i++){for(j=0;j<200;j++){asm("NOP");asm("NOP");asm("NOP");}}
} uint16 ReadAdValue(uint8 SREF,uint8 SDIV,uint8 Channel)
{  uint16 AdcValue;if(Channel == 0xe){//片内温度到ADC_SOCTR0 = 1;ATEST = 1;}else{TR0 = 0;ATEST = 0;} ADCCON3 = (SREF<<6)|(SDIV<<4)|Channel;  ADCCON1 &= 0x30; //停止A/DADCL &= 0x00; //EOC清零ADCH &= 0x00; //EOC清零ADCCON1 |= 0x40; //启动A/D；  while(!(ADCCON1 & 0x80));          //等待AD转换结束 AdcValue = ADCH;AdcValue = ((AdcValue<<6)+(ADCL >> 2));return AdcValue;
}void UartTX_Send_String(unsigned char *Data,int len)   //串口发送函数
{int j;for(j=0;j<len;j++){U0DBUF = *Data++;   while(UTX0IF == 0);UTX0IF = 0;}
}void UartTX_Send_Data(char Data,int len)   //串口发送函数
{int j;for(j=0;j<len;j++){U0DBUF = Data;   while(UTX0IF == 0);UTX0IF = 0;}
}#pragma vector=URX0_VECTOR   //uart0中断函数
__interrupt void uart0(void){URX0IF = 0; //清中断标志P0_0=~P0_0;uart_buffer = U0DBUF;//UartTX_Send_String("welcome",10);//UartTX_Send_Data(uart_buffer,1);
}void main( void )
{unsigned int temp;unsigned char buf[8];temp = 0;P0DIR |= 0x01;  //设置P0.0为输出方式；P0.4和P0.5为输入方式P2DIR |= 0x01;  //设置P2.0为输出方式P0_0 = 1; P2_0 = 1;       //熄灭LEDuart_buffer = 0;CLKCONCMD &= ~0x40;          //选择32M晶振while(!(SLEEPSTA & 0x40));   //等待XSOC稳定CLKCONCMD = 0xb8;            //TICHSPD 128分频，CLKSPD 不分频SLEEPCMD |= 0x04;            //关闭不用的RC 振荡器PERCFG = 0x00;              //位置1 P0 口P0SEL = 0x3c;               //P0 用作串口U0CSR |= 0x80;              //UART 方式U0GCR |= 10;                //baud_e = 10;U0BAUD |= 216;              //波特率设为57600UTX0IF = 1;U0CSR |= 0X40;              //允许接收IEN0 |= 0x84;               //开总中断，接收中断while(1){P2_0=~P2_0;if(uart_buffer == 0x01){uart_buffer = 0;  temp = ReadAdValue(0,3,0xe);temp = ((temp) >> 4) - 315;     //计算转换结果  buf[0] = (((unsigned char)temp)/10)+'0';buf[1] = (((unsigned char)temp)%10)+'0';       buf[2] = 0xa1;buf[3] = 0xe6;buf[4] = '\t';UartTX_Send_String(&buf[0],5);}}
} // end of main()
四.实验现象

这里写图片描述

6.10睡眠定时器唤醒实验

一.实验目的

1.掌握CC2530的睡眠定时器寄存器设置；
2.掌握睡眠定时器唤醒程序的编程方法。

二.基础知识

CC2530的睡眠定时器是一个24位的计数器，用作唤醒中断。

三.实验代码
#include "ioCC2530.h"      void delay(void)
{unsigned int i;unsigned char j;for(i=0;i<1500;i++){for(j=0;j<200;j++){asm("NOP");asm("NOP");asm("NOP");}}
} void SET_POWER_MODE(unsigned char mode)    //设置省电模式,mode:0-3
{ if(mode < 4) { SLEEPCMD &= 0xfc;SLEEPCMD |= mode;PCON |= 0x01; asm("NOP"); }elsePCON = 0;
}#pragma vector=P0INT_VECTOR    //外部中断函数
__interrupt void P0_INT(void){if(P0IFG > 0){P0IFG = 0;  unsigned i;for(i=0;i<5;i++){P0_0 = ~P0_0;delay();}}P0IFG = 0;
}void Init_SLEEPCMD_TIMER(void)
{STIE = 1;STIF = 0;
}#pragma vector=ST_VECTOR    //睡眠中断函数
__interrupt void ST_INT(void){STIF = 0;unsigned i;for(i=0;i<5;i++){P2_0 = ~P2_0;delay();}
}void addToSLEEPCMDTimer(unsigned int sec)
{long int SLEEPCMDTimer = 0;SLEEPCMDTimer |= ST0;SLEEPCMDTimer |= (long int)ST1 << 8;SLEEPCMDTimer |= (long int)ST2 << 16;SLEEPCMDTimer += ((long int)sec * (long int)32768);ST2 = (char)(SLEEPCMDTimer >> 16);ST1 = (char)(SLEEPCMDTimer >> 8);ST0 = (char) SLEEPCMDTimer;
}void UartTX_Send_Data(char Data,int len)   //串口发送函数
{int j;for(j=0;j<len;j++){U0DBUF = Data;   while(UTX0IF == 0);UTX0IF = 0;}
}void main( void )
{P0DIR |= 0x01;  //设置P0.0为输出方式；P0.4和P0.5为输入方式P2DIR |= 0x01;  //设置P2.0为输出方式P0_0 = 1; P2_0 = 1;   //熄灭LEDP0IEN = 0x10;PICTL = 0x11;P0IFG = 0;P0IE  = 1;CLKCONCMD &= ~0x40;          //选择32M晶振while(!(SLEEPSTA & 0x40));   //等待XSOC稳定CLKCONCMD = 0xb8;            //TICHSPD 128分频，CLKSPD 不分频SLEEPCMD |= 0x04;            //关闭不用的RC 振荡器P0IEN = 0x10;PICTL = 0x11;P0IFG = 0;P0IE  = 1;EA = 1;Init_SLEEPCMD_TIMER();//SET_POWER_MODE(2);   //进入PM2省电模式while(1)            //等待睡眠定时器中断唤醒{addToSLEEPCMDTimer(5);  //5秒唤醒一次SET_POWER_MODE(2);   //进入PM2省电模式}
} // end of main()
四.实验现象

烧写程序后，复位。按键一次后，一个小灯周期的闪烁。

6.11看门狗定时器实验

一.实验目的

1.掌握CC2530的看门狗定时器寄存器设置；
2.掌握看门狗定时器程序的编程方法。

二.基础知识

看门狗是在CPU在软件中跑飞情况下的一种恢复方式，当软件在选择时间间隔内未清楚看门狗，看门狗就会复位系统。

三.实验代码
#include "ioCC2530.h"     unsigned int counter;void delay(void)
{unsigned int i;unsigned char j;for(i=0;i<1500;i++){for(j=0;j<200;j++){asm("NOP");asm("NOP");asm("NOP");}}
} void Init_Watchdog(void)
{WDCTL = 0x00;       //时间间隔一秒，看门狗模式WDCTL |= 0x08;      //启动看门狗
}
void WatchDog(void)  //喂狗函数
{WDCTL = 0xa0;WDCTL = 0x50;
}void main( void )
{P0DIR |= 0x01;  //设置P0.0为输出方式；P0.4和P0.5为输入方式P2DIR |= 0x01;  //设置P2.0为输出方式P0_0 = 1; P2_0 = 1;       //熄灭LEDcounter = 0;CLKCONCMD &= ~0x40;          //选择32M晶振while(!(SLEEPSTA & 0x40));   //等待XSOC稳定CLKCONCMD = 0xb8;            //TICHSPD 128分频，CLKSPD 不分频SLEEPCMD |= 0x04;            //关闭不用的RC 振荡器Init_Watchdog();EA = 1;     //开总中断delay();delay();delay();while(1){WatchDog();   //喂狗P0_0=~P0_0;}
} // end of main()
四.实验现象

烧写程序后，复位。此时两个灯均不亮，过一秒后两个灯亮起，且为长亮。此时复位，两个灯熄灭，过一秒再次常亮。
