电阻衰减网络计算(PI型和T型)

2024-06-01 05:08
文章标签 计算 网络 pi 衰减 电阻

本文主要是介绍电阻衰减网络计算(PI型和T型),希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

以前比较懒,网上下载个计算器,手动将需要的值输进去,点下计算,结果就出来。从来没想过到底怎么算了,无意中看到一篇文章摘抄下来备用:

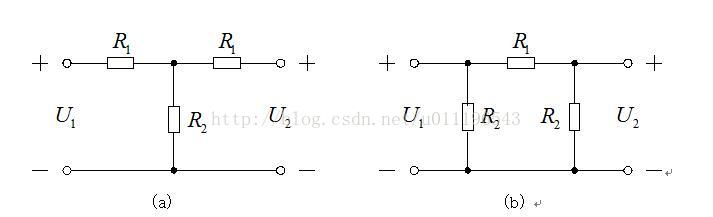

若衰减器的电压衰减倍数 N = (U1/U2)和特征阻抗Zc决定,那么R1和R2可由下面公式计算得出:

对于T型衰减器(上左):


对于PI型衰减器(上右):


下面举例说明:

对于Zc=50oHm的阻抗网络中6dB PI型电阻衰减器的R值应该是多少?

这里需要注意的是,电压和电流的dB表示是20log,功率的dB表示是10log,做射频的都知道功率加3dB,实际是2倍,那么推算电压的6dB,实际也是2倍,那么N=2。

R1= 50*((4-1) / 4) = 37.5

R2=50*((2+1) / (2-1)) = 150


这篇关于电阻衰减网络计算(PI型和T型)的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
