UV动画


UV动画,顾名思义,就是针对UV做的动画。在游戏中,一些动态水面,飞流直下的瀑布,流动的岩浆,跳动的火焰等等,很多都是通过操作UV做的动画。在unity中我可以实用挂载脚本或者直接针对UV key动画帧做动画操作,而在本文中将通过shader编写实现三个比较常见的UV动画方式:

1.UV位移动画

2.UV序列帧动画

3.UV旋转动画


先从UV位移动画开始


我们将做一个流动岩浆的效果,在开始前,我们需要介绍下Unity内置变量_Time

float4 _Time : Time (t/20, t, t*2, t*3)

这是个随时间变化的增量,从函数的定义我们可以知道这个变量的4个分量速率比 _Time=20*_Time.x=_Time.y=_Time.z/2=_Time.w/3.

为了方便控制位移动画的速率和方向我们定义一个变量

_ScrollingSpeed("Scrolling speed", Vector) = (0,0,0,0)

在顶点函数中 将uv坐标乘以 _Time 变量和_ScrollingSpeed,下面为关键代码

o.uvScroll = TRANSFORM_TEX((v.texcoord.xy+_Time.x*_ScrollingSpeed.xy), _Tex);// 这里只使用了xy上的两个分量对应uv

VF版本代码01:

Shader "PengLu/Self-Illumin/IlluminDiffuseScrollVF"
{  Properties   {   _Color ("Main Color", Color) = (1,1,1,1)  _MainTex ("Base (RGB)", 2D) = "white" {}_Illum ("Illumin (A)", 2D) = "white" {}_Tex("Scroll Tex (RGB)", 2D)= "white" {}_ScrollingSpeed("Scrolling speed", Vector) = (0,0,0,0)}  SubShader   {  Tags { "RenderType"="Opaque" }LOD 200pass  {         	CGPROGRAM  #pragma vertex vert  #pragma fragment frag  #include "UnityCG.cginc"sampler2D _MainTex,_Illum,_Tex;  float4 _MainTex_ST,_Illum_ST,_Tex_ST,_Color,_ScrollingSpeed;struct appdata {  float4 vertex : POSITION;  float2 texcoord : TEXCOORD0;float2 texcoord1 : TEXCOORD1;  };  struct v2f  {  float4 pos : POSITION;  float2 uv_MainTex : TEXCOORD0;float2 uv_Illum : TEXCOORD1; float2 uvLM : TEXCOORD2;float2 uvScroll : TEXCOORD3;};  v2f vert (appdata v) {  v2f o;  o.pos = mul(UNITY_MATRIX_MVP,v.vertex)*_Color;  o.uv_MainTex = TRANSFORM_TEX(v.texcoord, _MainTex);o.uv_Illum = TRANSFORM_TEX(v.texcoord, _Illum);o.uvScroll = TRANSFORM_TEX((v.texcoord.xy+_Time.x*_ScrollingSpeed.xy), _Tex);o.uvLM = v.texcoord1.xy * unity_LightmapST.xy + unity_LightmapST.zw;    return o;  } float4 frag (v2f i) : COLOR  {  float4 texCol = tex2D(_MainTex, i.uv_MainTex);float4 IllumTex = tex2D(_Illum,i.uv_Illum);float3 lm = DecodeLightmap (UNITY_SAMPLE_TEX2D(unity_Lightmap, i.uvLM.xy));    IllumTex.rgb+=tex2D(_Tex,i.uvScroll).rgb;IllumTex*=IllumTex.a;texCol+=IllumTex;texCol.rgb*=lm;return texCol;  }  ENDCG  }  } FallBack "Diffuse"
}

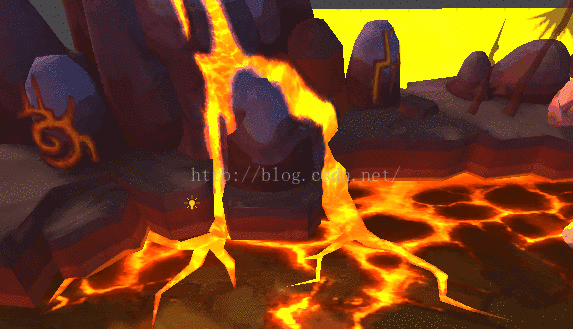

VF版本代码01效果:



UV序列帧动画


序列帧动画是游戏比较常用的一种动画形式,在unity自带的粒子系统中就可以设置序列帧动画(下图),但是这个只能用于粒子系统的粒子效果,如果是自己做的模型就要使用序列帧动画就得自己写脚本或shader,下面我们将用shader实现序列帧动画效果。

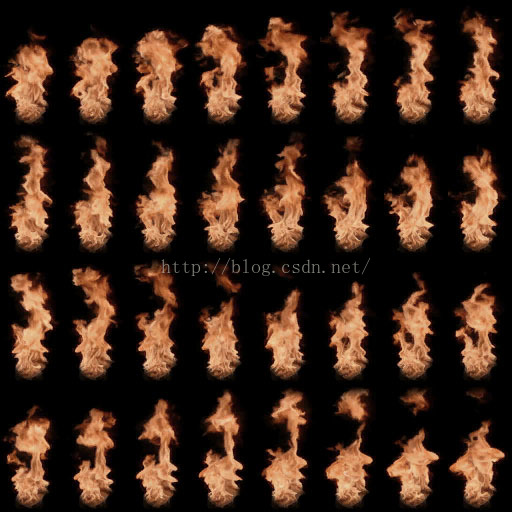

首先得准备一张序列帧的贴图,如下图这样的:


然后我们需要声明三个变量:

_SizeX ("SizeX", Float) = 4//列数
_SizeY ("SizeY", Float) = 4//行数
_Speed ("Speed", Float) = 200//动画的播放速度

在frag函数里面处理动画

int indexX=fmod (_Time.x*_Speed,_SizeX);//获得列数的循环
int indexY=fmod ((_Time.x*_Speed)/_SizeX,_SizeY);//获得行数的循环

fmod函数是取余函数,int用来强制取整,当然也可以用floor函数来取整


为了直观解释,将用下面的列表列出上面变量的值的对应关系,假设_SizeX=_SizeY=4


_Time.x*_Speed0123456789101112131415
indexX0123012301230123
indexY0000111122223333




_Time.x*_Speed 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31
indexX 0 1 2 3 0 1 2 3 0 1 2 3 0 1 2 3
indexY 0 0 0 0 1 1 1 1 2 2 2 2 3 3 3 3






参考网络上的例子我还有写了另外一种获得循环动画的代码(我是孔乙己啦),和上面两句功能是一样的,貌似消耗稍微少一点
int index = floor(_Time .x * _Speed);
int indexY = index/_SizeX;
int indexX = index - indexY*_SizeX;
通过列表对应,可以看出获取循环数的差别


index 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
indexX 0 1 2 3 0 1 2 3 0 1 2 3 0 1 2 3
indexY 0 0 0 0 1 1 1 1 2 2 2 2 3 3 3 3



index 16 17 18 19 20 21 22 23 24 25 25 27 28 29 30 31
indexX 0 1 2 3 0 1 2 3 0 1 2 3 0 1 2 3
indexY 4 4 4 4 5 5 5 5 6 6 6 6 7 7 7 7





接下来将获得的循环数与uv贴图的UV进行操作

fixed2 seqUV = float2((i.texcoord.x) /_SizeX, (i.texcoord.y)/_SizeY);//将uv切分
seqUV.x += indexX/_SizeX;//U方向上循环
seqUV.y -= indexY/_SizeY;//V方向上循环

VF版本代码02:
Shader "PengLu/Particle/SequenceAdd" {
Properties {_TintColor ("Tint Color", Color) = (0.5,0.5,0.5,0.5)_MainTex ("Particle Texture", 2D) = "white" {}_InvFade ("Soft Particles Factor", Range(0.01,3.0)) = 1.0_SizeX ("SizeX", Float) = 4_SizeY ("SizeY", Float) = 4_Speed ("Speed", Float) = 200
}Category {Tags { "Queue"="Transparent" "IgnoreProjector"="True" "RenderType"="Transparent" }Blend SrcAlpha OneAlphaTest Greater .01ColorMask RGBCull Off Lighting Off ZWrite Off Fog { Color (0,0,0,0) }SubShader {Pass {CGPROGRAM#pragma vertex vert#pragma fragment frag#pragma multi_compile_particles#include "UnityCG.cginc"sampler2D _MainTex;fixed4 _TintColor;fixed _SizeX;fixed _SizeY;fixed _Speed;struct appdata_t {float4 vertex : POSITION;fixed4 color : COLOR;float2 texcoord : TEXCOORD0;};struct v2f {float4 vertex : POSITION;fixed4 color : COLOR;float2 texcoord : TEXCOORD0;#ifdef SOFTPARTICLES_ONfloat4 projPos : TEXCOORD1;#endif};float4 _MainTex_ST;v2f vert (appdata_t v){v2f o;o.vertex = mul(UNITY_MATRIX_MVP, v.vertex);#ifdef SOFTPARTICLES_ONo.projPos = ComputeScreenPos (o.vertex);COMPUTE_EYEDEPTH(o.projPos.z);#endifo.color = v.color;o.texcoord = TRANSFORM_TEX(v.texcoord,_MainTex);return o;}sampler2D _CameraDepthTexture;float _InvFade;fixed4 frag (v2f i) : COLOR{#ifdef SOFTPARTICLES_ONfloat sceneZ = LinearEyeDepth (UNITY_SAMPLE_DEPTH(tex2Dproj(_CameraDepthTexture, UNITY_PROJ_COORD(i.projPos))));float partZ = i.projPos.z;float fade = saturate (_InvFade * (sceneZ-partZ));i.color.a *= fade;#endifint indexX=fmod (_Time.x*_Speed,_SizeX);int indexY=fmod ((_Time.x*_Speed)/_SizeX,_SizeY);//				以下三行代码和之前两行代码功能一样
//				int index = floor(_Time .x * _Speed);
//    			int indexY = index/_SizeX;
//				int indexX = index-indexY*_SizeX;fixed2 seqUV = float2((i.texcoord.x) /_SizeX, (i.texcoord.y)/_SizeY);seqUV.x += indexX/_SizeX;seqUV.y -= indexY/_SizeY;return 2.0f * i.color * _TintColor * tex2D(_MainTex, seqUV);}ENDCG }}
}
}

VF版本代码02效果:


UV旋转动画

UV旋转动画在游戏开发中用得相对比较少,特效师一般会采用其他方式代替,这里将用shader实现一个UV旋转的动画。 UV旋转实际上一个2D旋转,有关2D旋转的理论在 这里 。这边文章里讲得比较透彻,在这里我只需要拿到最终结果公式:

x' = r*cosα*cosθ - r*sinα*sinθ = x * cos θ – y * sin θ

y' = r*sinα*cosθ +r*cosα*sinθ = y * cos θ + x * sin θ


那么开始,同意需要声明一个变量来控制旋转方向和速度;

_Speed ("Speed", Float) = 200

接下来就要在frag函数里面操作UV,关键代码如下:

//将uv偏移0.5,使旋转中心到贴图中心
float2 uv=i.texcoord-0.5;
//定义一个二元变量,存储时间变量的正弦和余弦值
float2 rotate = float2(cos(_Speed*_Time.x),sin(_Speed*_Time.x));
//获得旋转后的uv坐标值
uv=float2((uv.x*rotate.x-uv.y*rotate.y),(uv.x*rotate.y+uv.y*rotate.x));
//将偏移的uv偏移回来
uv+=0.5;


VF版本代码03
Shader "PengLu/Particle/RotationAdd" {
Properties {_TintColor ("Tint Color", Color) = (0.5,0.5,0.5,0.5)_MainTex ("Particle Texture", 2D) = "white" {}_InvFade ("Soft Particles Factor", Range(0.01,3.0)) = 1.0_Speed ("Speed", Float) = 200
}Category {Tags { "Queue"="Transparent" "IgnoreProjector"="True" "RenderType"="Transparent" }Blend SrcAlpha OneAlphaTest Greater .01ColorMask RGBCull Off Lighting Off ZWrite Off Fog { Color (0,0,0,0) }SubShader {Pass {CGPROGRAM#pragma vertex vert#pragma fragment frag#pragma multi_compile_particles#include "UnityCG.cginc"sampler2D _MainTex;fixed4 _TintColor;fixed _Speed;struct appdata_t {float4 vertex : POSITION;fixed4 color : COLOR;float2 texcoord : TEXCOORD0;};struct v2f {float4 vertex : POSITION;fixed4 color : COLOR;float2 texcoord : TEXCOORD0;#ifdef SOFTPARTICLES_ONfloat4 projPos : TEXCOORD1;#endif};float4 _MainTex_ST;v2f vert (appdata_t v){v2f o;o.vertex = mul(UNITY_MATRIX_MVP, v.vertex);#ifdef SOFTPARTICLES_ONo.projPos = ComputeScreenPos (o.vertex);COMPUTE_EYEDEPTH(o.projPos.z);#endifo.color = v.color;o.texcoord = TRANSFORM_TEX(v.texcoord,_MainTex);return o;}sampler2D _CameraDepthTexture;float _InvFade;fixed4 frag (v2f i) : COLOR{#ifdef SOFTPARTICLES_ONfloat sceneZ = LinearEyeDepth (UNITY_SAMPLE_DEPTH(tex2Dproj(_CameraDepthTexture, UNITY_PROJ_COORD(i.projPos))));float partZ = i.projPos.z;float fade = saturate (_InvFade * (sceneZ-partZ));i.color.a *= fade;#endiffloat2 uv=i.texcoord-0.5;float2 rotate = float2(cos(_Speed*_Time.x),sin(_Speed*_Time.x));uv=float2((uv.x*rotate.x-uv.y*rotate.y),(uv.x*rotate.y+uv.y*rotate.x));uv+=0.5;return 2.0f * i.color * _TintColor * tex2D(_MainTex, uv);}ENDCG }}
}
}

VF版本代码03效果:



PS:贴图的Wrap Mode要设置成Clamp,原因你懂的 ^_^



这篇关于UnityShader实例06:UV动画的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
