1.简介

现在大多数的MCU基本都是3.3V供电，而外围器件依旧存在一些5V供电的，两者之间的通信不可避免的需要电平之间的转换。

2.电路设计

这里介绍一个可以实现两个电平的相互转换的电路，网上相关的介绍也很多，近期的一个项目设计刚好用的，特此记录一下。

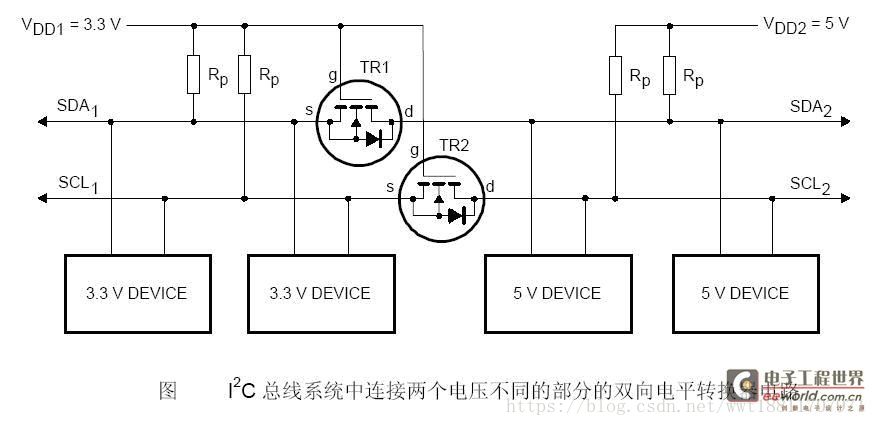

TR1、TR2为分立的 NMOS 三极管，S为源极，D为漏极，G为栅极。Rp为上拉电阻，一个连接在S与VDD1之间；另一个连接D与VDD2之间。G端连接VDD1。

除了3.3V VDD1 和5V VDD2 的电源电压外，还可以是：2V VDD1 和10V VDD2。 在正常操作中，VDD2必须等于或高于VDD1（ 在开关电源时允许VDD2 低于VDD1）。

电路工作时，要求VDD1<VDD2。

3.运用实例

电平状态确定：

通过Vgs偏压与寄生二极管的状态来判断。

P1端输出低电平时（0V） ，MOS管导通，P2端输出是低电平（0V）；

P1端输出高电平时（3.3V），MOS管截至，P2端输出是高电平（5V）；

P1端输出高阻时（OC） ，MOS管截至，P2端输出是高电平（5V）

P2端输出低电平时（0V） ，MOS管内的二极管导通，从而使MOS管导通，A端输出是低电平（0V）；

P2端输出高电平时（5V） ，MOS管截至，P1端输出是高电平（3.3V）；

P2端输出高阻时（OC） ，MOS管截至，P1端输出是高电平（3.3V）。

注：

（1）输出的电平与MCU内部的配置有关系，具体使用时，需要根据实际情况进行分析。

（2）S极，D极的上拉电阻，或者需要加下拉电阻，也需要根据实际情况进行测试分析。

---
