altiumdesigner专题
从嘉立创EDA提取PCB封装到Altiumdesigner的步骤
1、以拨码开关为例，再嘉立创EDA的立创商城搜索到拨码开关，如下图： 2、然后点击数据手册，显示出来4位拨码开关的封装图 3、点击立即打开，进入立创EDA编辑界面 4、登录编辑器 5、点击文件，导出Altiumdesigner 6、勾选同意，并导出，放至一个文件夹 7、然后用AD打开这个文件 8、然后在AD点击设计---生成PCB库，即可生成AD使
AltiumDesigner PCB拼板

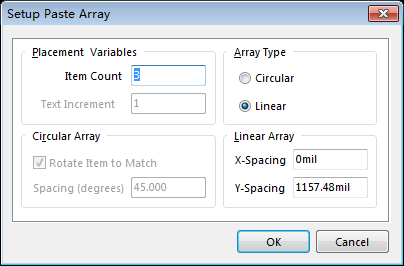

以下资料待整理学习： 1. 嘉立创教学系列之：各软件拼板作业指引 2. PCB拼板完整教程 拼板步骤： 一、添加工艺边； 二、特殊粘贴； 勾选“Duplicate designator”，防止阵列粘贴时出现“C1”、“C1-1”、“C1-2”等
AltiumDesigner 设置焊盘在钢网上是否开孔的办法
背景知识： “Top Paste”层为锡膏层，也就是钢网是否开孔，可以直观看到钢网开孔位置。焊盘属性为“Multi-Layer”时，默认钢网不开孔；一般情况下插件焊盘属性为“Multi-Layer”。焊盘属性为“Top Layer”或“Bottom Layer”时，默认钢网开孔；此时一般为贴装元器件。 如果单面焊盘，设计时需要开窗露铜且不想钢网开孔（禁止刷锡膏），可以如
AltiumDesigner 绘制PCB常见错误提示及解决办法
Minimum Solder Mask Sliver Constraint 最小阻焊间隙违反规则 （解决办法：个人设置习惯5mil） Silkscreen Over Component Pads （解决办法：个人设置习惯1mil） Un-Routed Net （解决办法：把没连上的线连好）
视频教程-AltiumDesigner画图不求人 -单片机/工控
AltiumDesigner画图不求人 Main函数工作室创始人，从事电子电路设计、智能硬件开发、开发技术教学。全球500强企业工作经验，全面的校园比赛经历加4年工作经历。 赵乐 ¥12.00 立即订阅 扫码下载「CSDN程序员学院APP」，1000+技术好课免费看 APP订阅课程，领取优惠，最少立减5元 ↓↓↓ 订阅后：请点击此处观看视频课程
Days 27 ElfBoard 板 AltiumDesigner 相同电路快速布局布线
在进行设计开发的时候，总会遇到相同的电路，或者模块，这些电路可以使用相同的布局和走线，例如 DC-DC 电源、网口 PHY 电路部分。这类型的电路，我们可以采用AltiumDesigner 中的 Room 进行布局和布线的快速复制，既提高了效率，又使 PCB 看起来更加美观。 下面以 AD21 版本进行介绍： 某项目中用到了相同的 DC-DC 降压电路，其主要 IC 及外围电路完全一致，如下：
【转载】STM32的全部AltiumDesigner元件库文件
文章目录 0. 前言1. 转载来源 0. 前言 找了很久才找到的免费收集好的可用的STM32的ad元件库，看起来年份有点久，但是亲测可用！ 本篇文章为转载，转载自STM32中文社区，由于社区的博主最后一次上线是18年，我觉得很难在社区里再次联系到他，因此直接转载了，若侵权请告知，立马删除！ 在这里十分感谢这位博主的分享！！简直帮了我的大忙 1. 转载来源 本篇文章为转
AltiumDesigner画图不求人15 多条线路同时走线方法
原文地址：https://mp.weixin.qq.com/s/i4zKZ5BKBNA-UTlMHMviQQ 往期技术文章：https://mp.weixin.qq.com/s/KU9g0EMcjX42cFTV_niKJw
如何在AltiumDesigner下添加数据手册（datasheet）链接（1）
感谢星宇工程师的帮助。AD原理图设计中如何给元件添加数据手册？按F1就能进入数据手册 - PCB设计论坛 - 电子技术论坛 - 广受欢迎的专业电子论坛! 从中得到了方向性的方法。 以下为以AltiumDesigner14.2版本下的具体步骤。 以常用的整流桥为例。 （1）将你的datasheet的位置找到。 （2）打开AD并编辑器件信息。双击你所希望关联的器件。 ===出现==》
AltiumDesigner原理图编译错误报告信息解释
提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档 文章目录 前言一、ViolationsAssociated with Buses 有关总线电⽓错误的各类型（共 12 项）二、ViolationsAssociated Components 有关元件符号电⽓错误（共 20 项）三、ViolationsAssociated with Document 相关的⽂档电⽓错误（
使用字体方式导入任意图案图像高清晰LOGO到AltiumDesigner（矢量）
TerayTech 2020.6.24 对比平时的AD转换脚本，使用字体导入的方法可以大大加快图案导入的速度，提高执行效率并且一定程度的提高图形的质量。 原图 top silk 丝印层 3D View white 开始！ 首先需要准备一个额外的工具，High-Logic FontCreator。按理说任意版本都是可以的。我使用的是V11.5 打开之后新建一个项目，所有的选项都保持默认即
AltiumDesigner原理图编译错误报告信息解释
提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档 文章目录 前言一、ViolationsAssociated with Buses 有关总线电⽓错误的各类型（共 12 项）二、ViolationsAssociated Components 有关元件符号电⽓错误（共 20 项）三、ViolationsAssociated with Document 相关的⽂档电⽓错误（
手把手教你学AltiumDesigner之新建原理图库
学好AD，请多加练习！！！ 学好AD，请多加练习！！！ 学好AD，请多加练习！！！ 既然是手把手教学，那么就必须从零开始。电路的设计基础就是要有电子元器件，那么我们搭建原理图的第一步就是拥有我们需要的元器件。那就准备好做元器件的原理图吧。 因为本次我们要以CH543D作为例子进行设计，所以就需要在CH543D的官网查看他的数据手册以及参看资料等。资料的链接：https://pan.baidu.
【AltiumDesigner专栏】01.04——面板PANEL
