元件库绘制 1、打开PADS LOGIC 软件 2、先开始元件的电参数 这理面我们只需要先关注： 门 ，就是当前画的元件有几个部分 示例：两个门：A、B 3、再开始编辑图形 选择创建2D线，绘制PARTA 外框 添加端点，就是接线端子 添加了7个 修改管脚编号 点击管脚即可 返回至元件 目前 partA 完成是样的 重复 partA 操

原图绘图图纸尺寸下修改 图页边界线也要修改 如果二者选择不一致： 会出现下图所示情况：

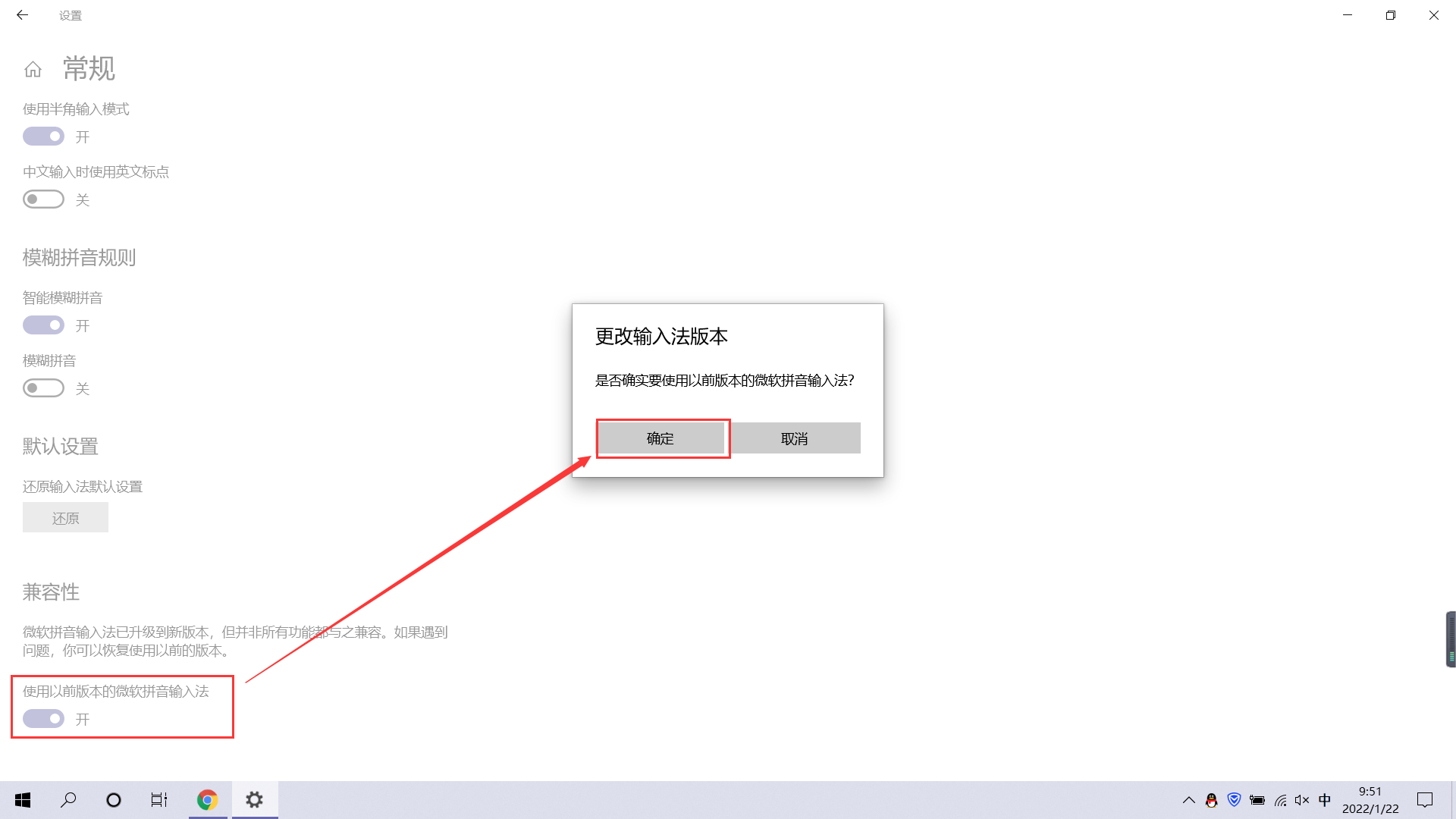

最近重装完win10系统和PADS9.5之后，发现PADS按ctrl键+鼠标滚轮进行缩放操作时PADS进程立马卡死，出现此问题的原因是新版win10系统使用了最新版的微软拼音输入法，导致PADS出bug，只需打开使用之前版本的微软拼音输入法即可。 解决方法： （1）从开始菜单打开设置，选择“时间和语言” （2）选择"语言"，点击选择中文简体下面的“选项” （3）点击选择微软拼音输入法下
