一、链路状态路由协议与距离矢量路由协议

1.1 距离矢量路由协议

距离矢量路由协议有：RIP 、BGP 、 EIGRP
1、矢量路由协议的优点：
在矢量路由协议中，路由是在peer与peer之间传递的，在hub-spoke组网机构中，可以很容易做到路由的控制、过滤、汇总，减少路由条目

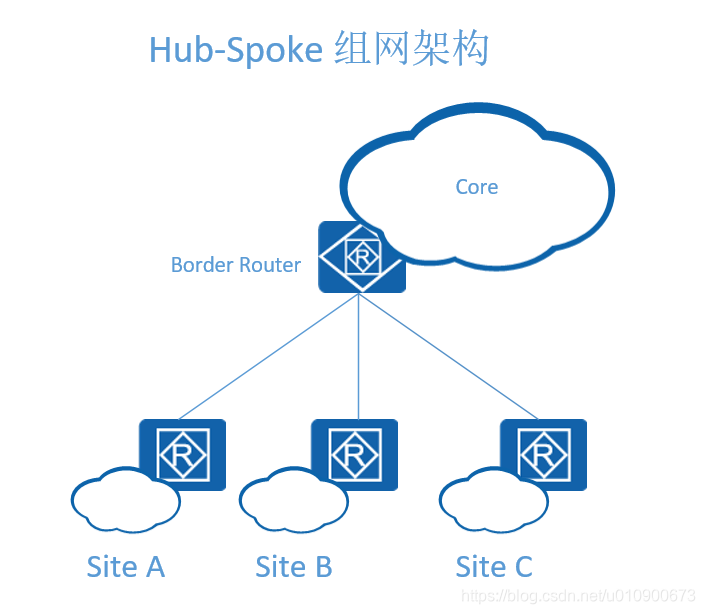

在这里插入图片描述

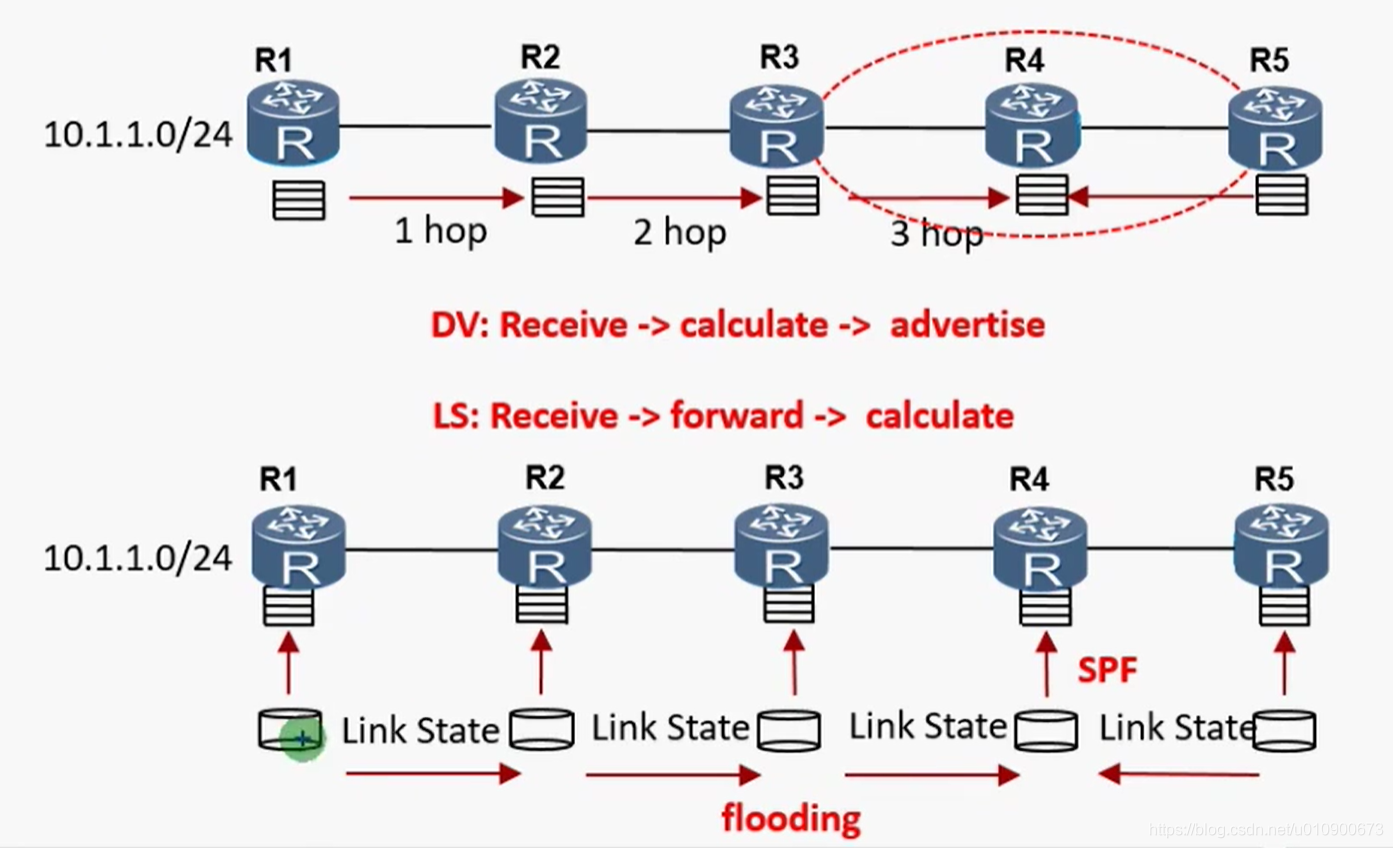

1.2 链路状态路由协议

链路状态路由协议有：OSPF 、ISIS
OSPF在企业园区网中用的比较多，因为设计比较复杂，有区分area区域，各种lsa，而ISIS相对简单一些，收敛更快，稳定性更高，协议升级也比较平滑，所以在运营商中应用比较广泛。
链路状态路由协议的缺点：
1、同一个area内，共享同样的LSA，本地路由是由泛洪的LSA经过本地的SPF算法运算后得到的，几乎无法做到路由控制和过滤
2、要想做到路由控制，需要划分不同的area。

在这里插入图片描述

二、OSP建立邻接关系的过程

Down
Attempt(On NBMA media)
-Init
A给B发送hello报文，A的hello报文中只有A自己的routerID,没有B的
2-Way
B给A发送hello报文，B的报文中包含了B知道的邻居，邻居中有A
-ExStrat

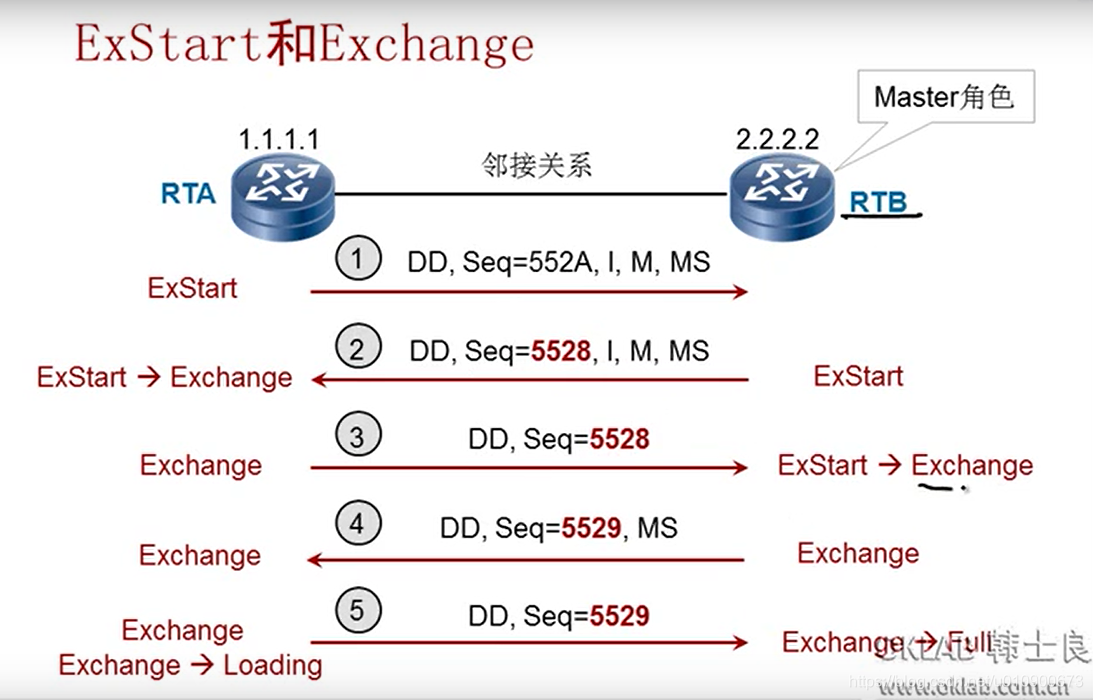

同步DBD（数据库描述报文），选举出master/Slave ，比较MTU
Exchange
同步DBD报文，并把A和B双方所知道的LSA摘要信息同步
Loading
Full

ospf 是一个可靠的协议，虽然建立在无状态的IP协议之上，但是协议本身有确认和重传

三、 ospf的报文类型

Hello
DBD
在邻居关系建立过程中使用，一旦邻居关系建立后就不需要了，会使用LSU报文强制推送LSA
LSR
LSU
LSAck

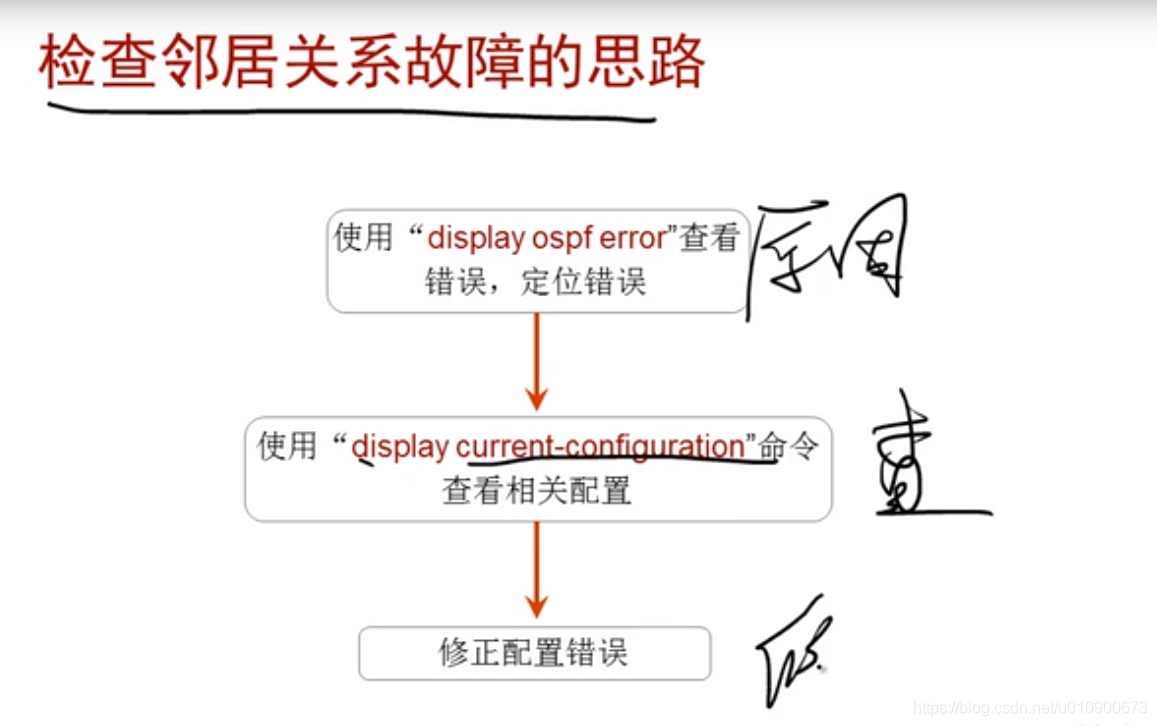

3.1 影响ospf邻居建立不起来的原因

1、area不一样
2、RouterID相同
3、认证不通过
4、OSPF timer 不一致（hello ,dead）
5、区域类型不一致

3.2 OSPF的区域类型

骨干区域
area号为0

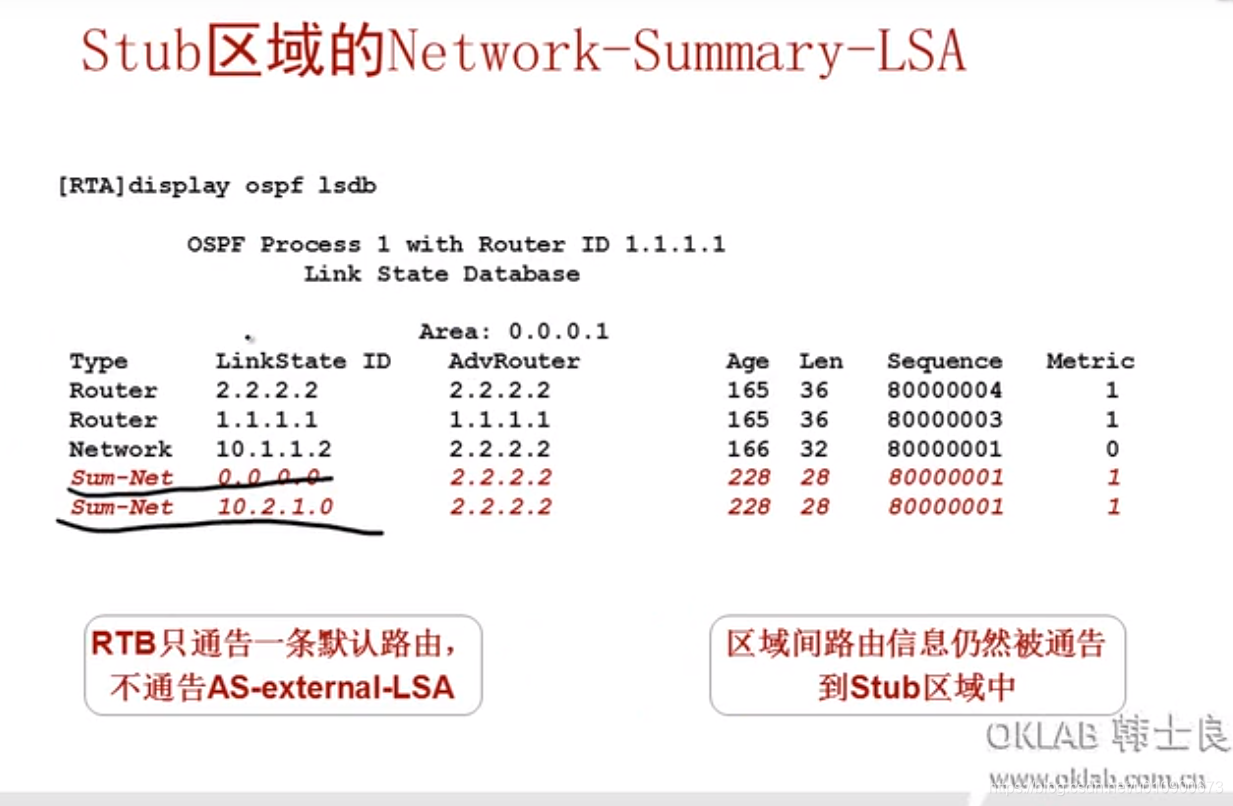

stub

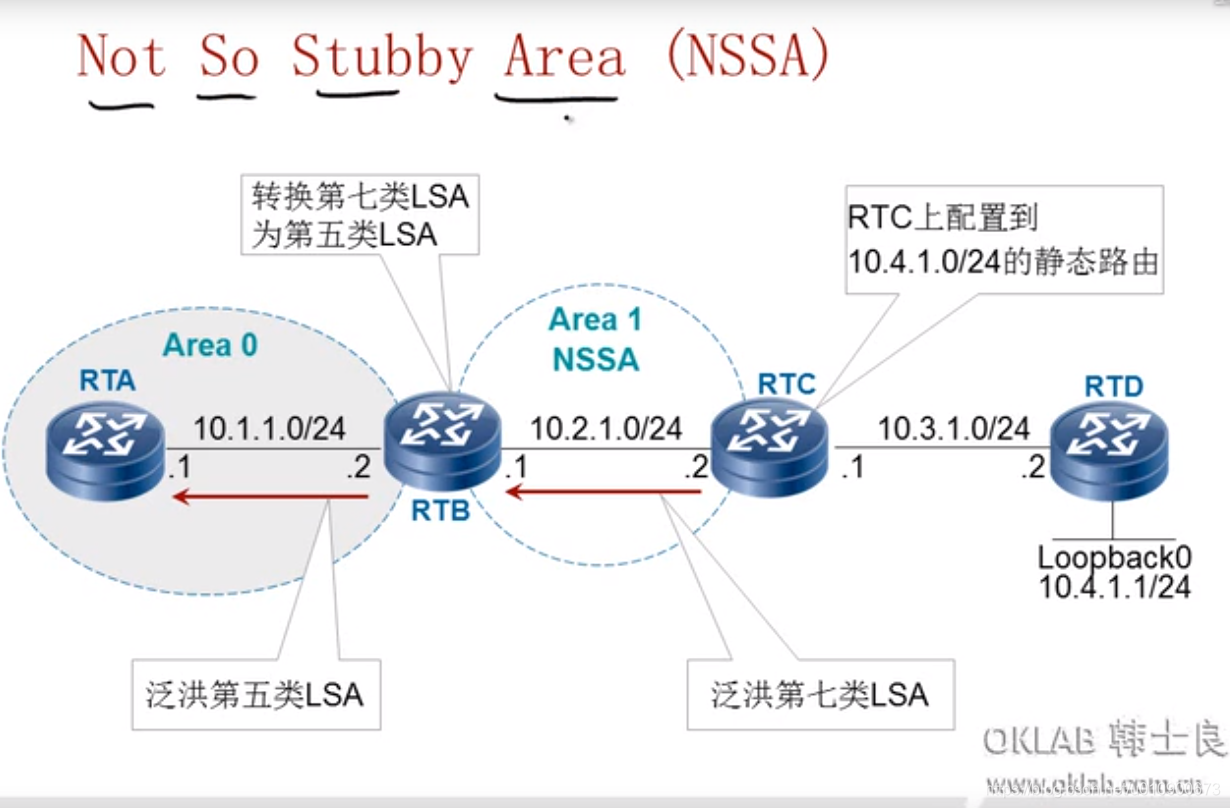

NSSA
Normal

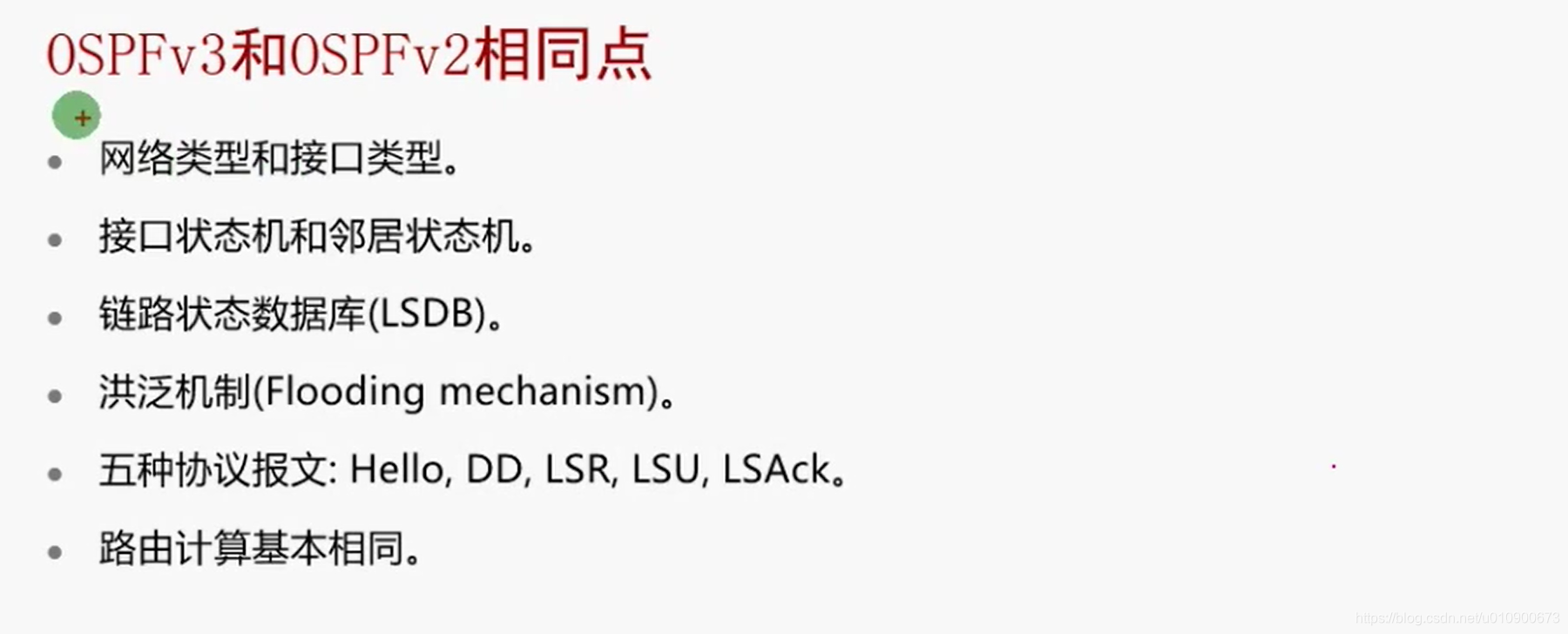

3.2 ospf v3 和 ospf v2相同点

在以太网中，一般手动设定ospf的网络类型为 p2p，因为以太网的接口默认网络类型是broadcast，在建立ospf邻居关系的时候需要选举DR和BDR，这个时间大概会耗费40s的时间。

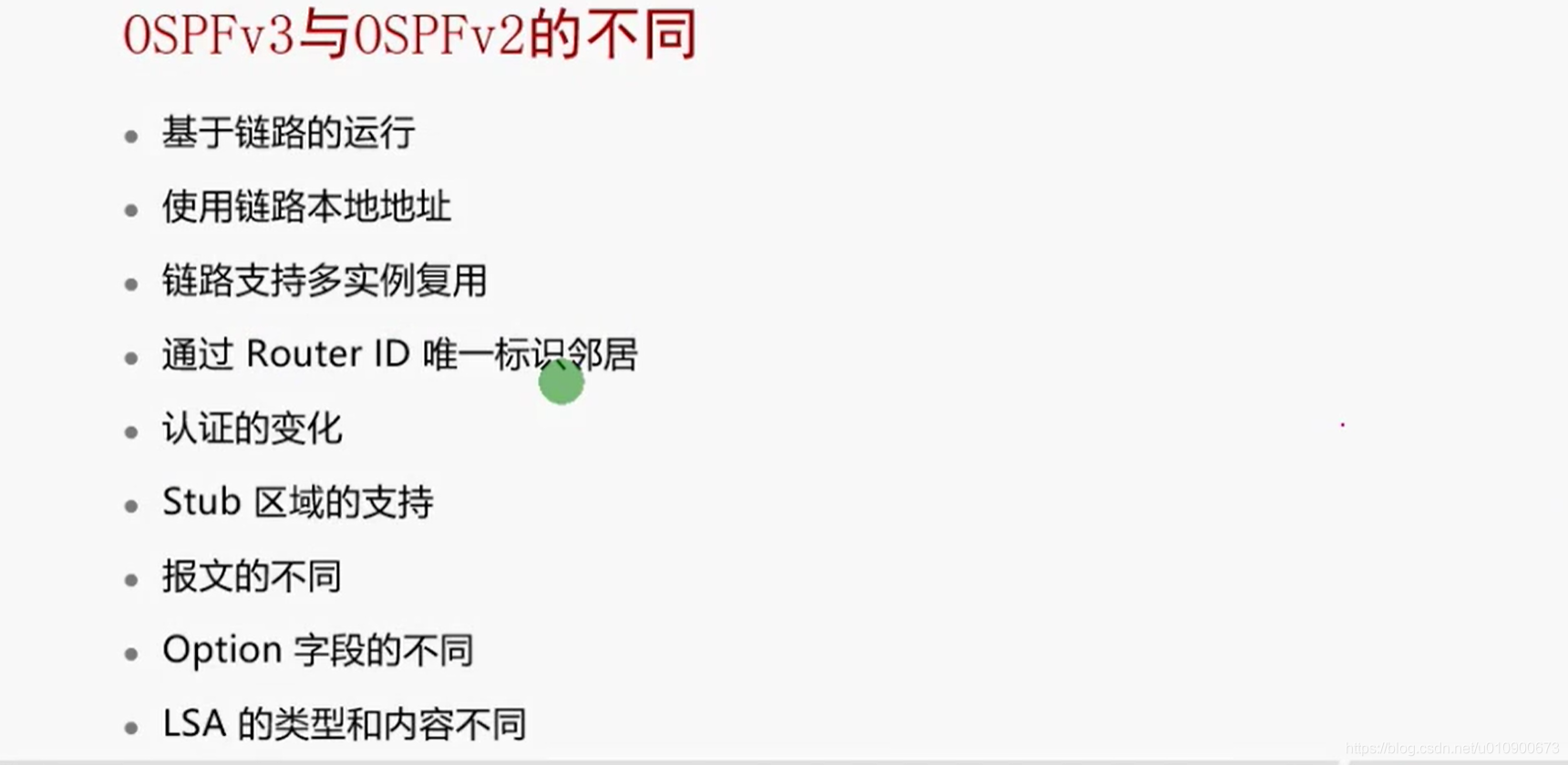

在这里插入图片描述

四、ospf 基本概念

4.1 ospf 基本特点

在这里插入图片描述

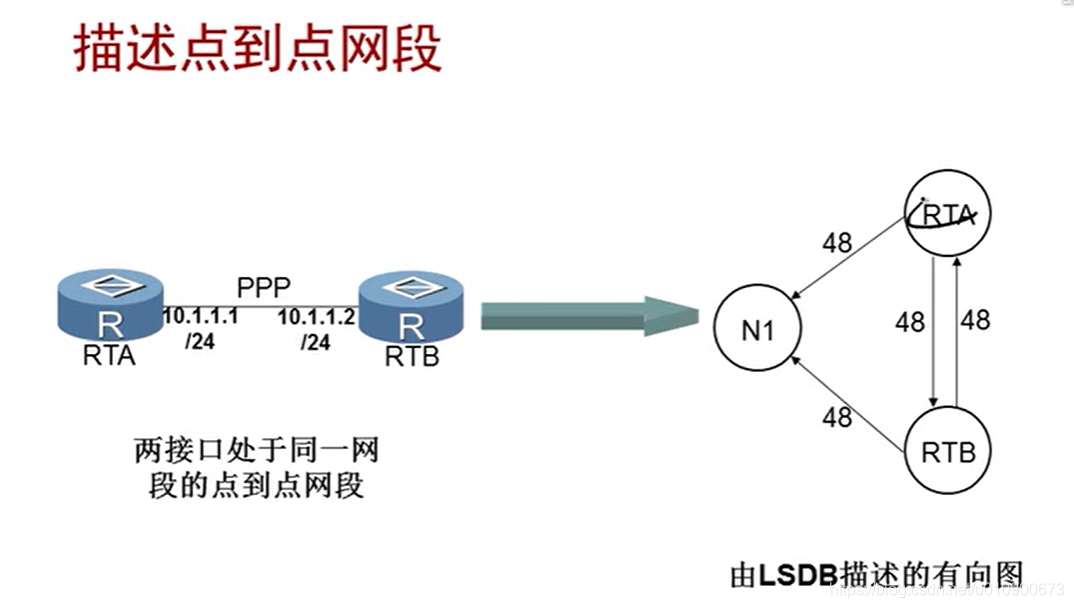

4.2 链路状态算法的路由计算过程

lsdb中包含了路由和拓扑

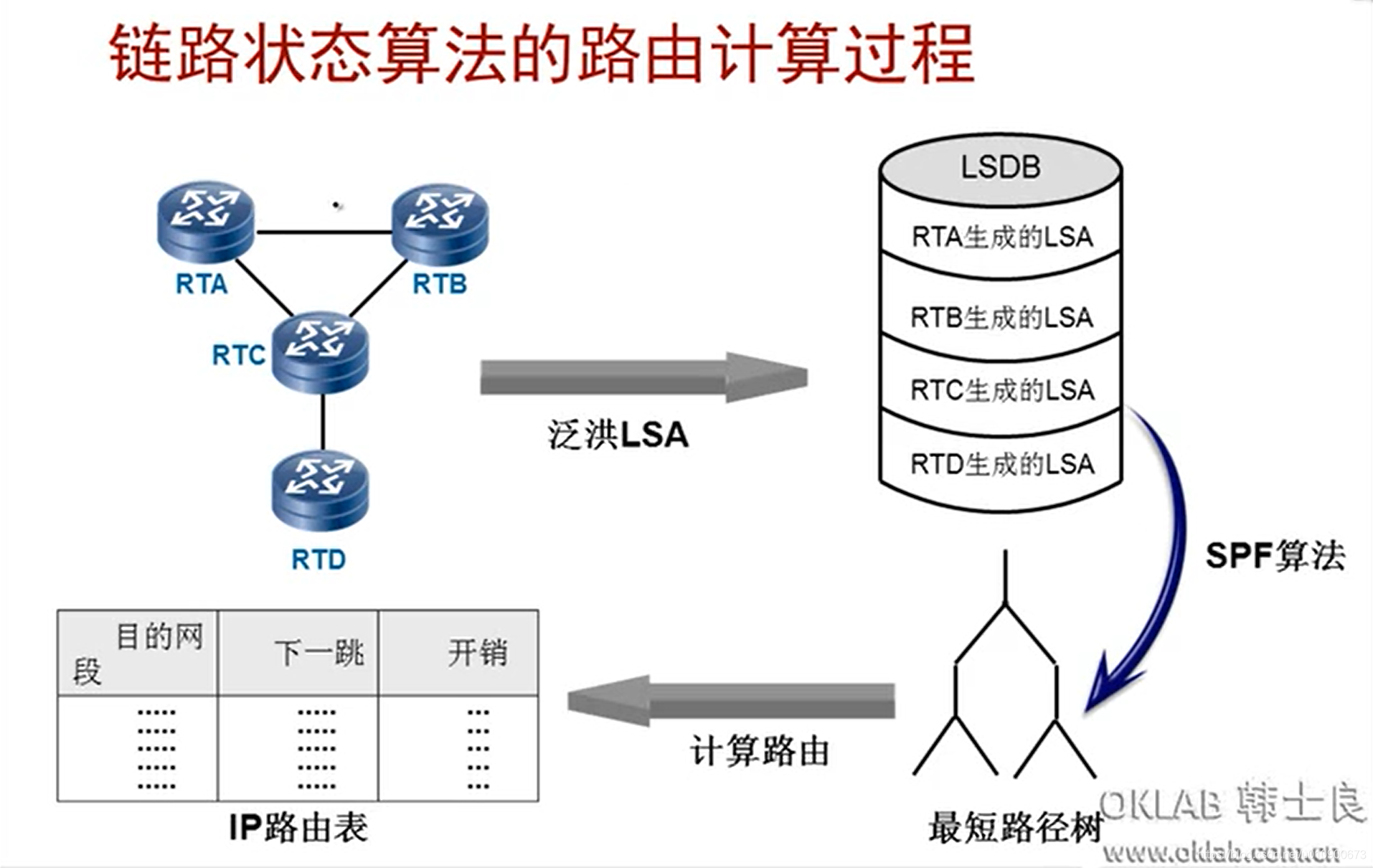

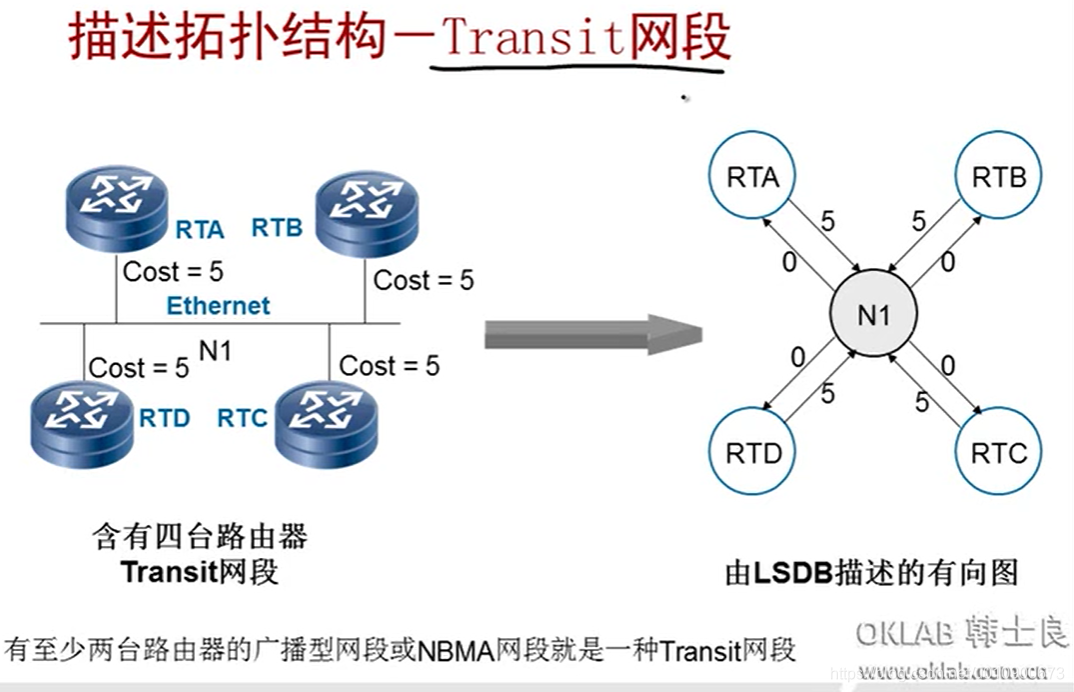

在这里插入图片描述

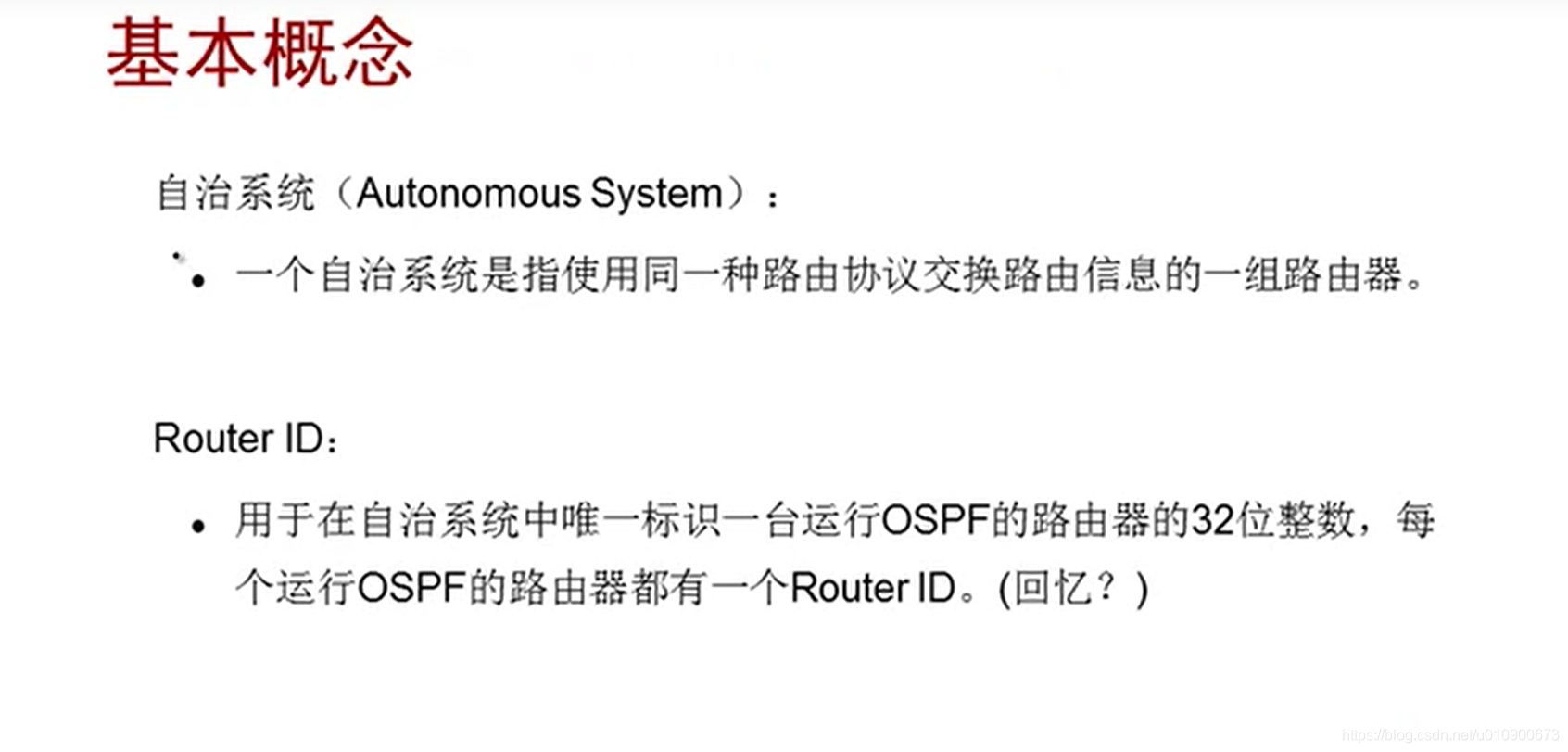

Router ID : 可以是一个不存在的类IP格式的地址
Router ID 在没有手动指定的情况下，会自动生成，但会遵循以下原则：
loopback地址优先，多个选取IP地址大的，无 loopback地址会选取物理接口IP地址

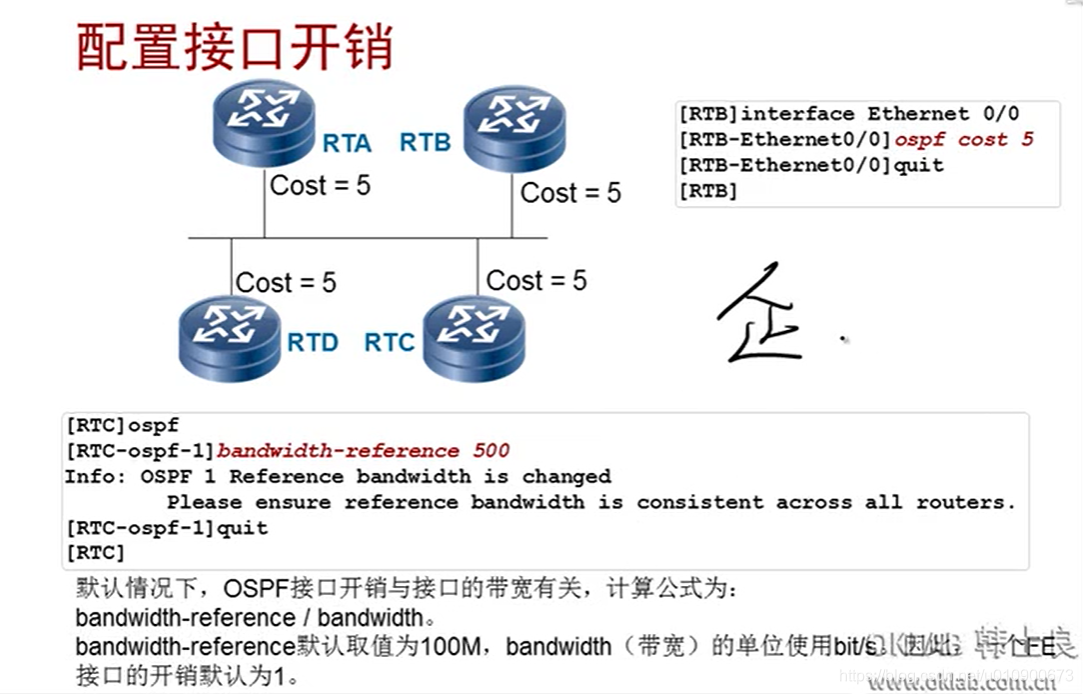

在这里插入图片描述

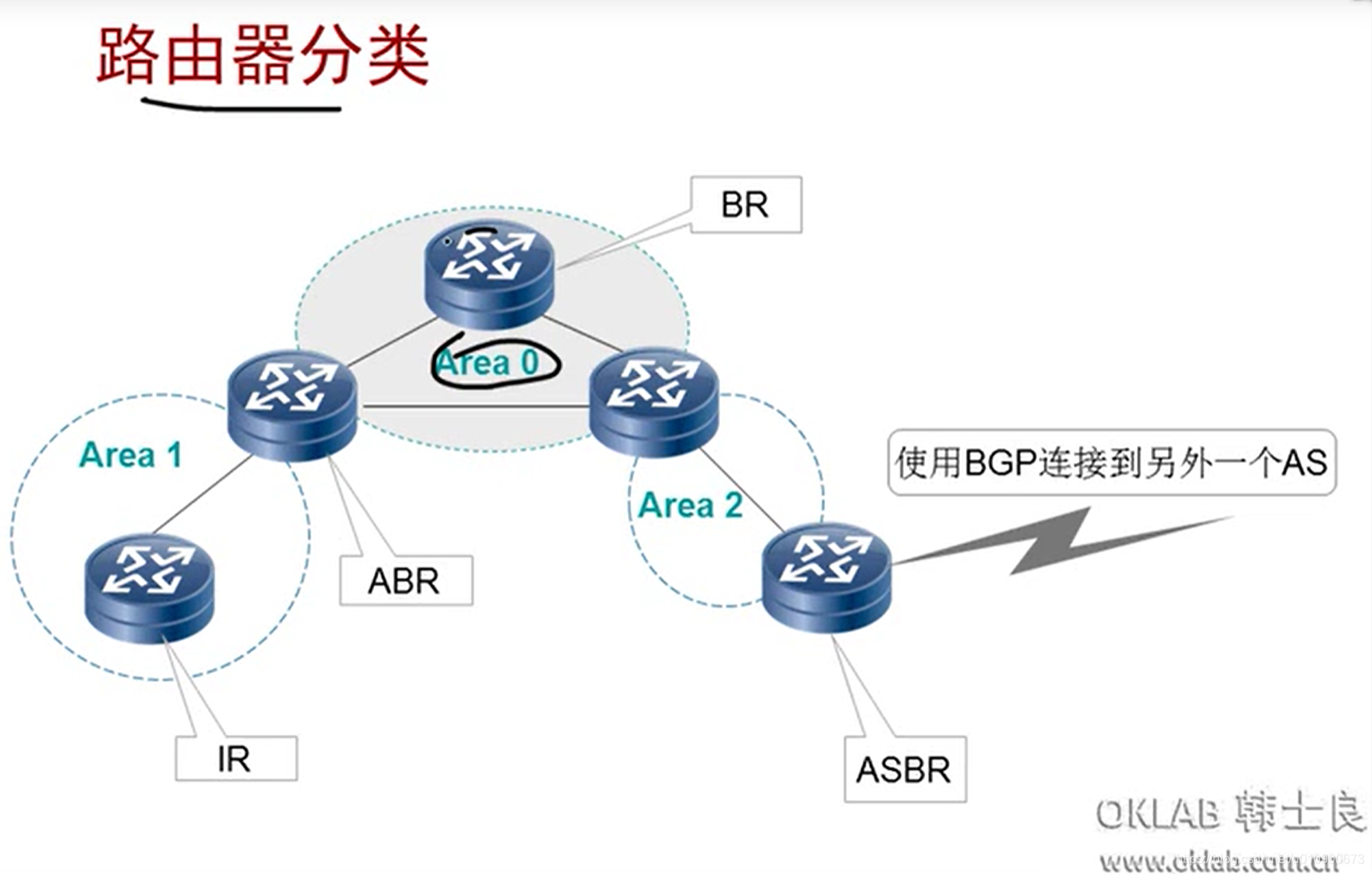

BR: 骨干路由器
IR：内部路由器
ABR: 只有有一个接口连接至 Area 0

五、OSPF邻居与邻接关系

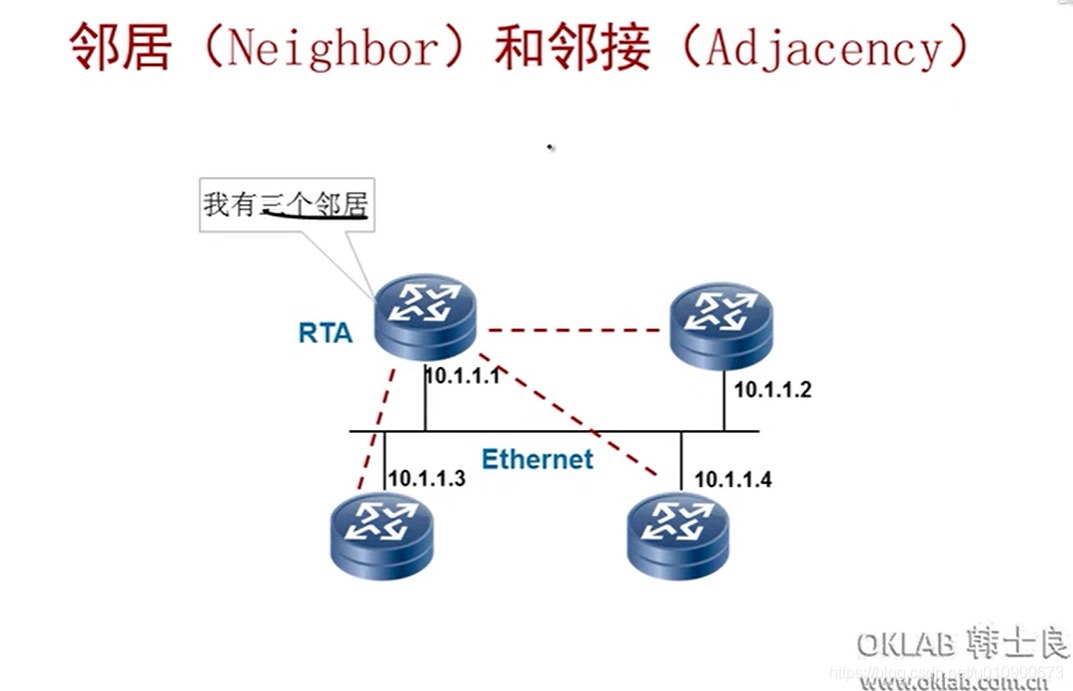

5.1 概念

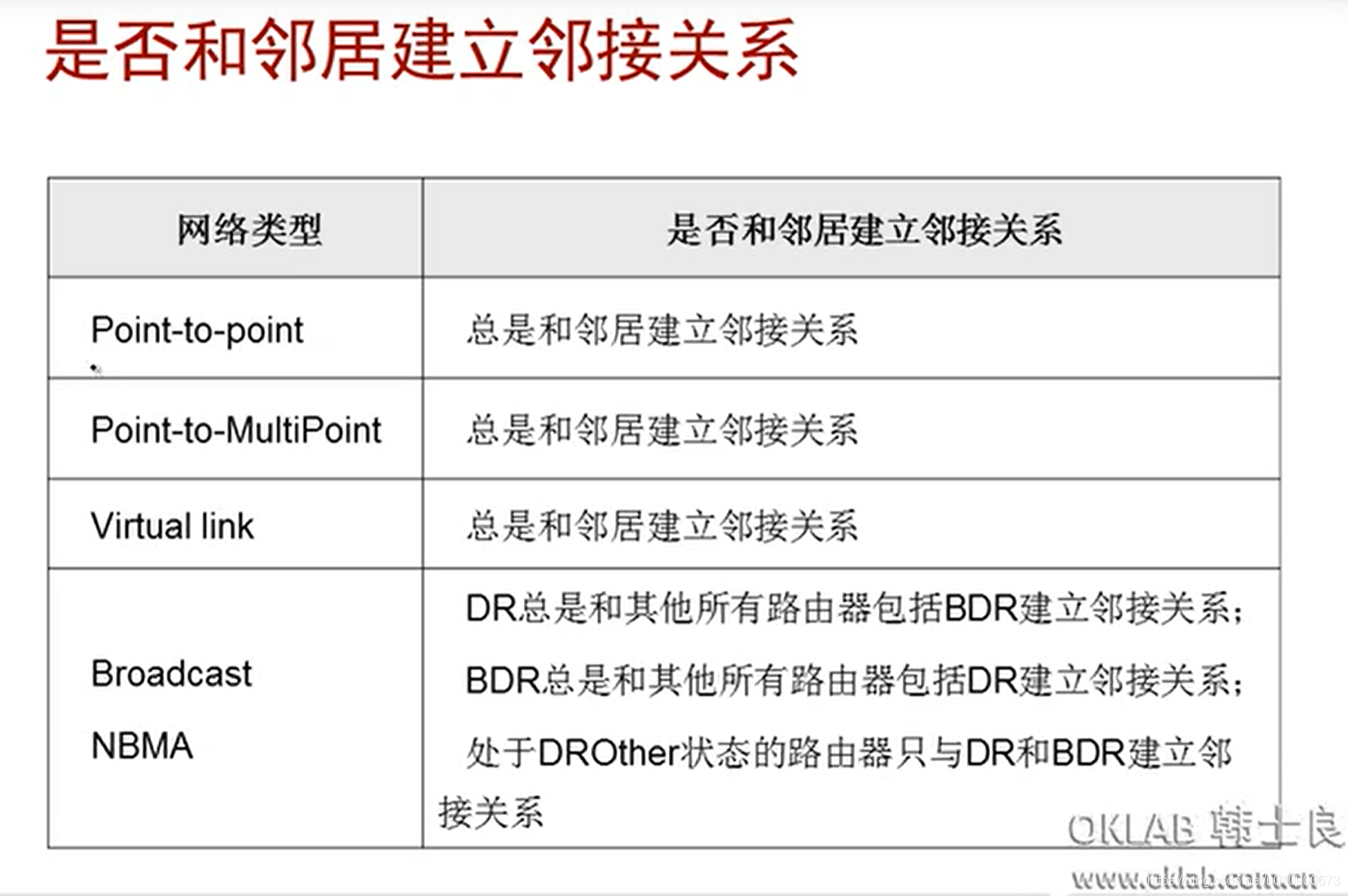

在这里插入图片描述
邻居：双方都收到hello 包
邻接：状态为full

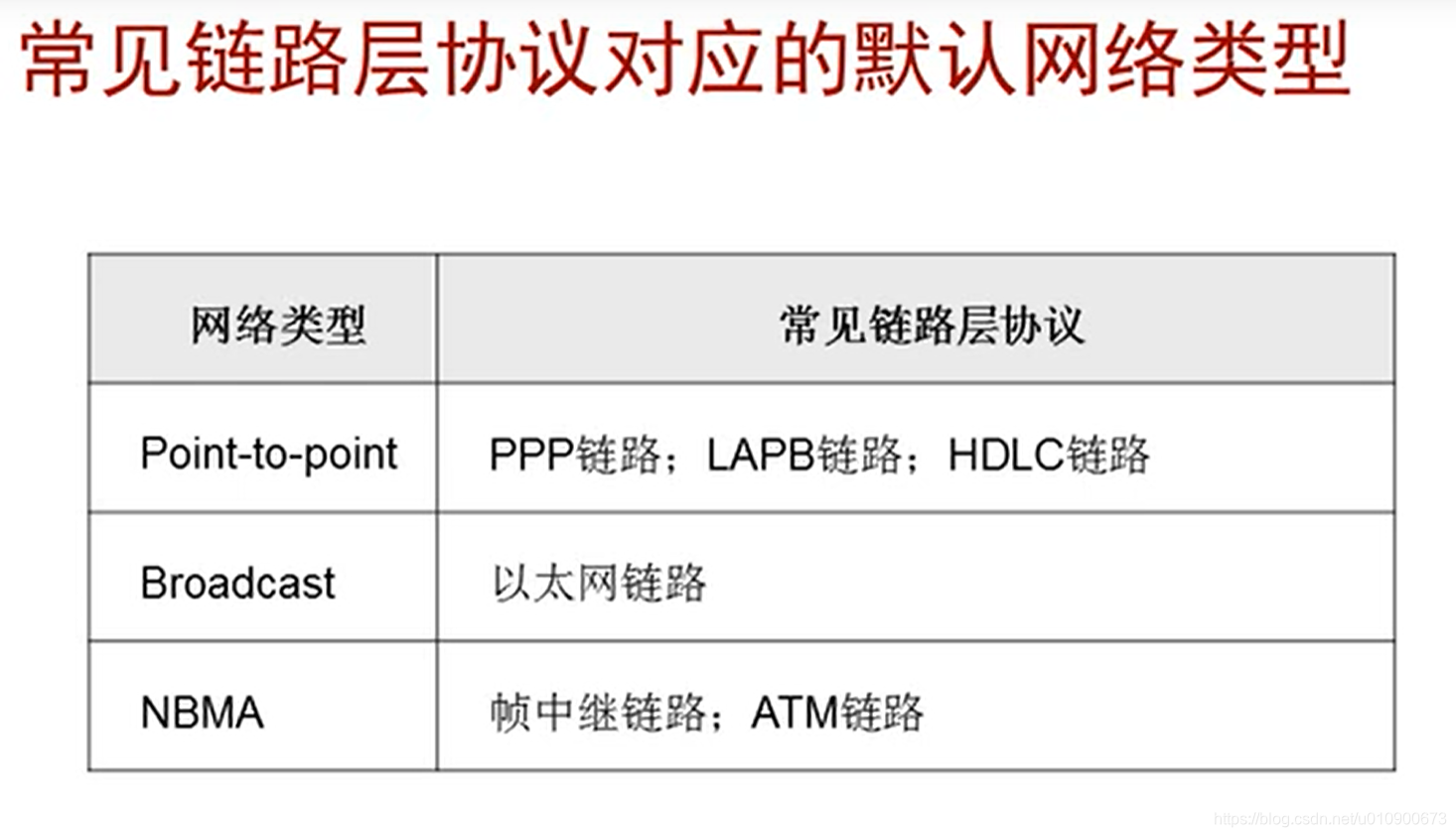

5.2 常见链路层协议对应的默认网络类型

在这里插入图片描述

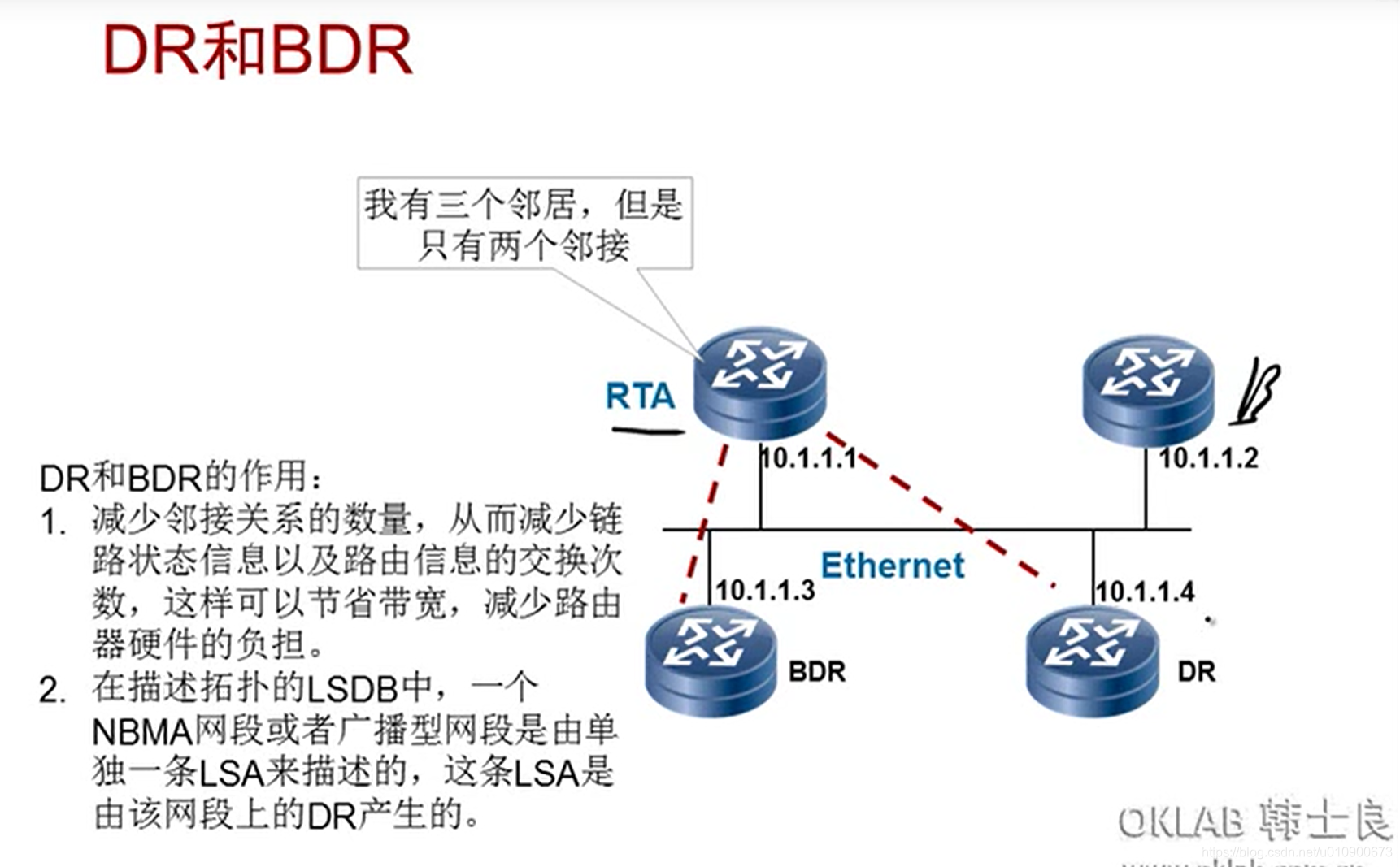

5.3 DR和BDR

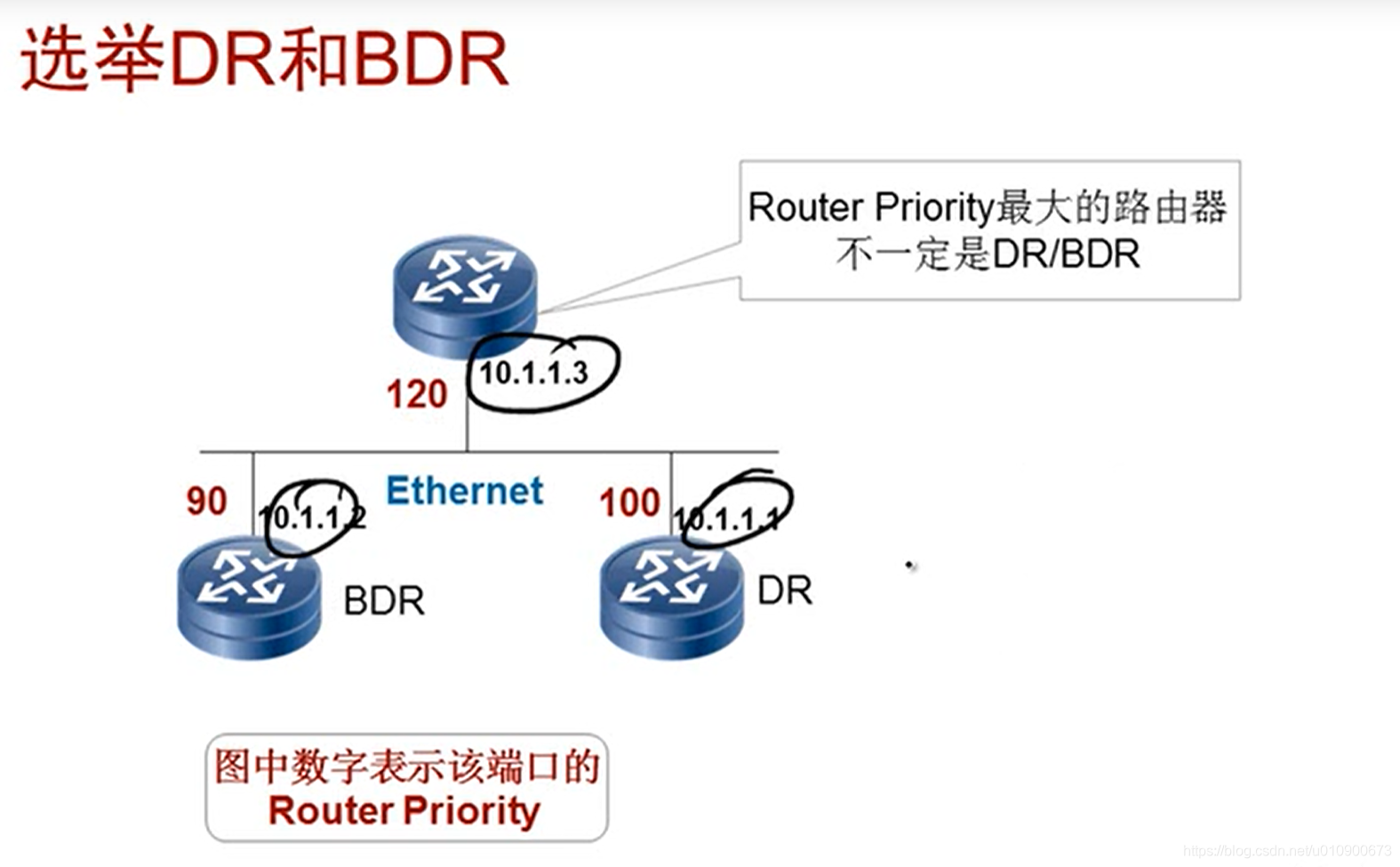

在这里插入图片描述

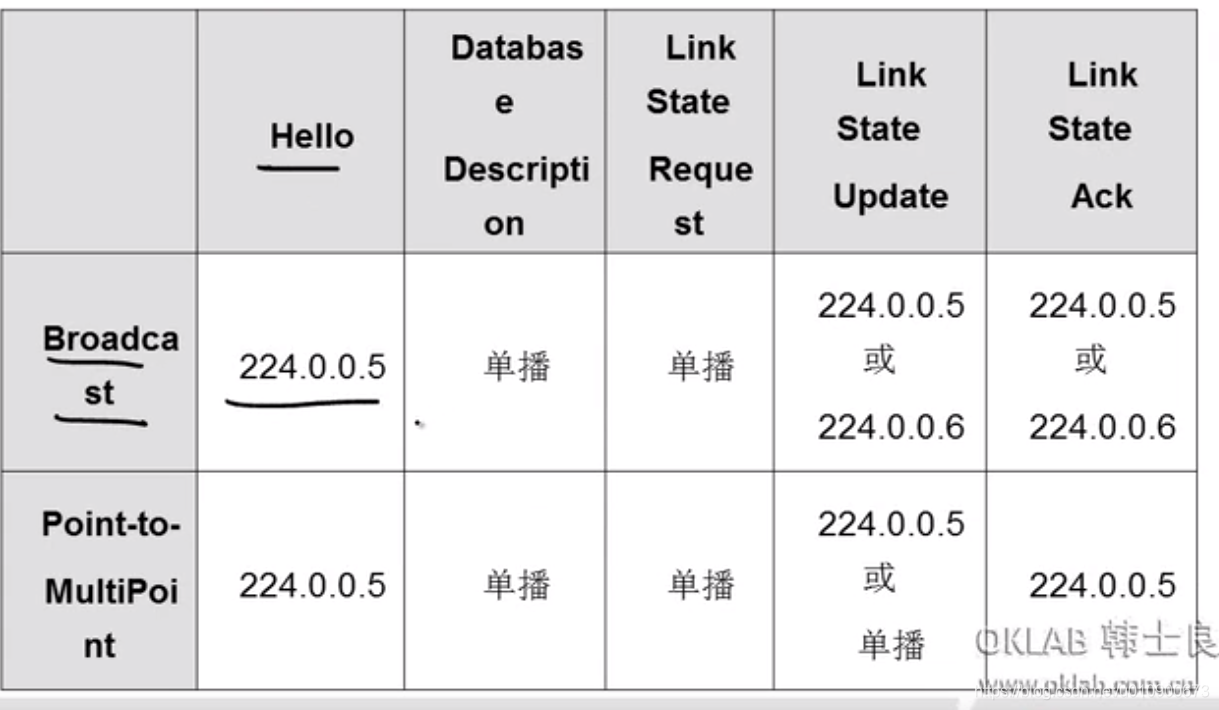

DR和BDR的组播组：224.0.0.6
DR和BDR向其他DRother推送更新的组播组：224.0.0.5

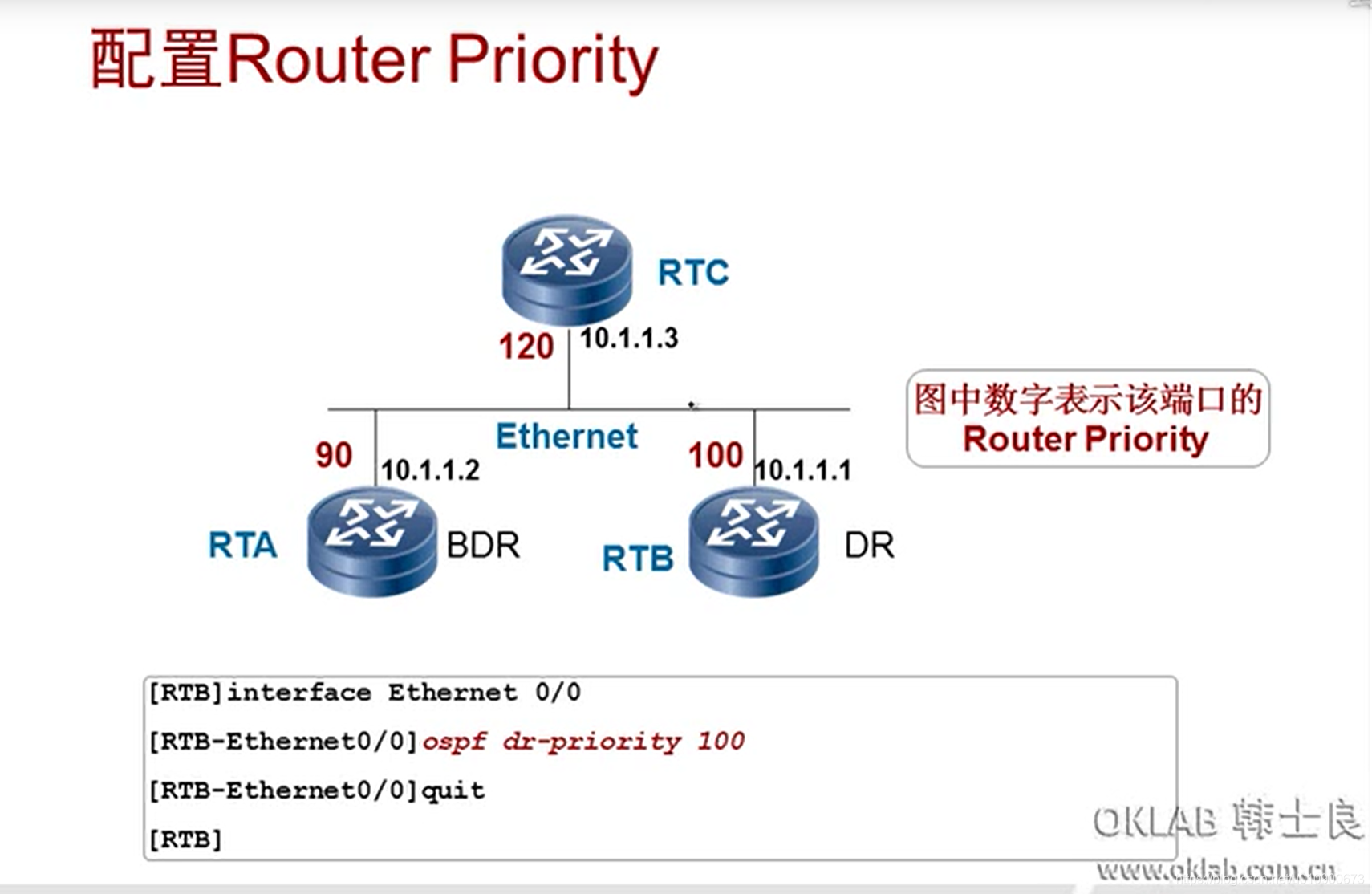

修改完 router priority后，要重新重启ospf 进程才生效

在这里插入图片描述
DRother 之间的关系为邻居

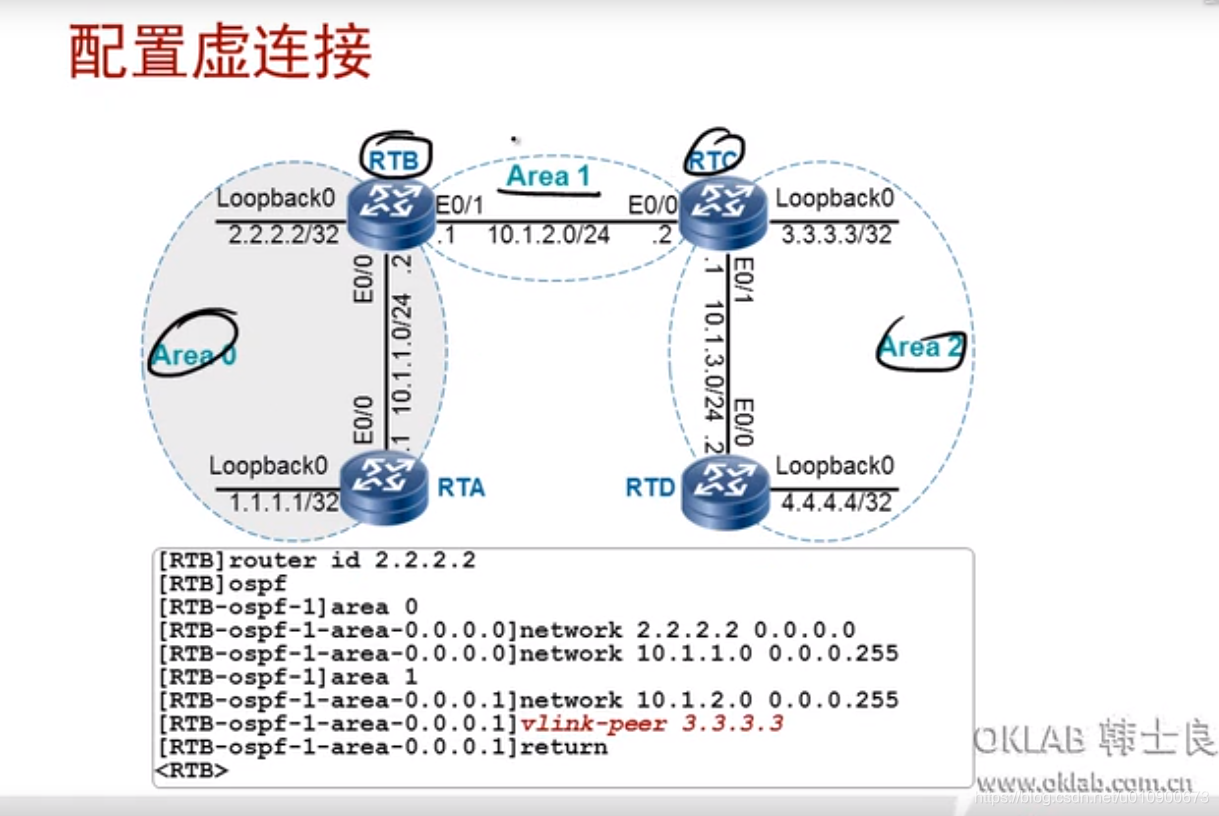

5.4 配置虚链路

在这里插入图片描述
RTB和RTC都要在area 1里配置 vlink-peer x.x.x.x （对端的router ID）

六、OSPF协议报文和链路状态通告

6.1 ospf协议报文

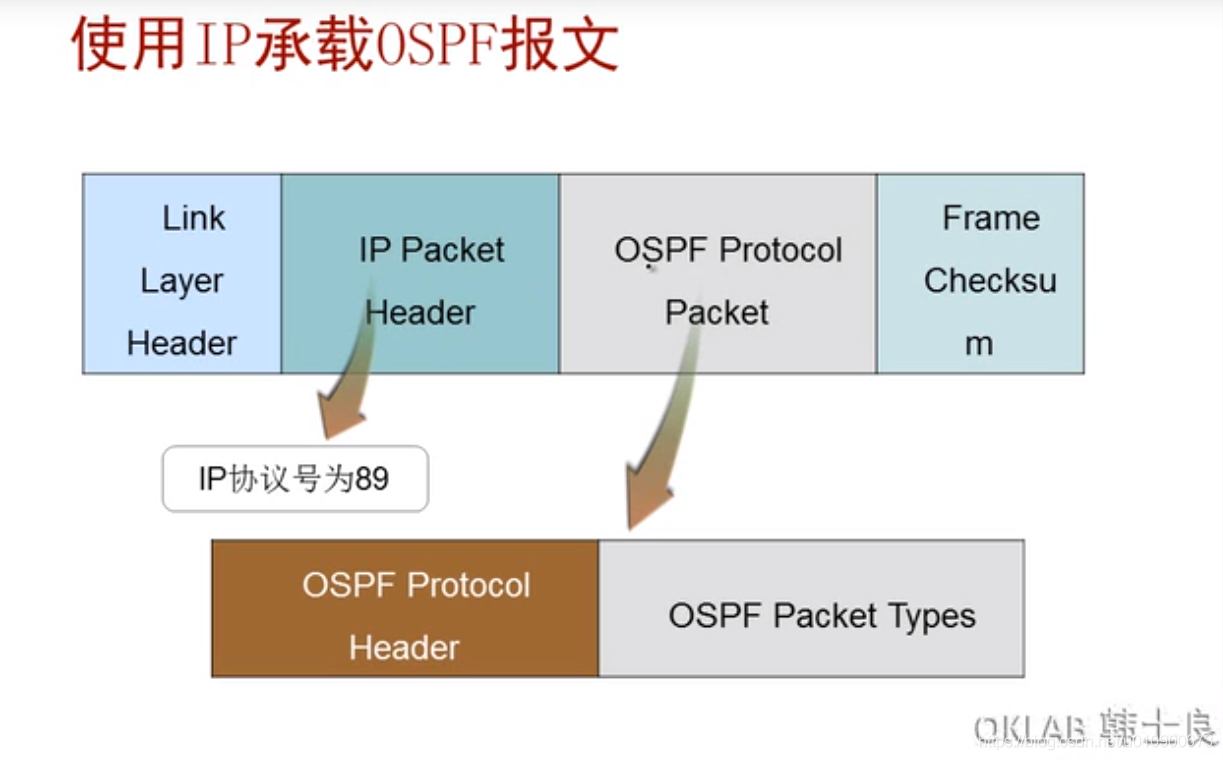

6.1.1 使用IP承载

在这里插入图片描述

6.1.2 报文头部格式

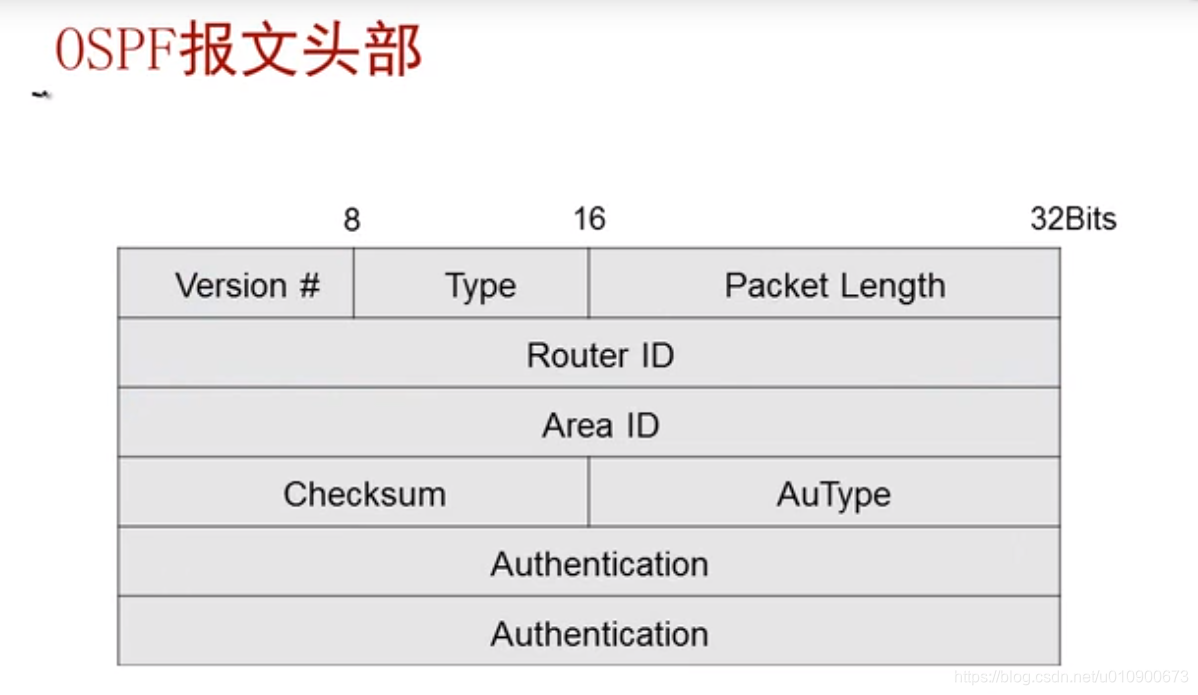

在这里插入图片描述

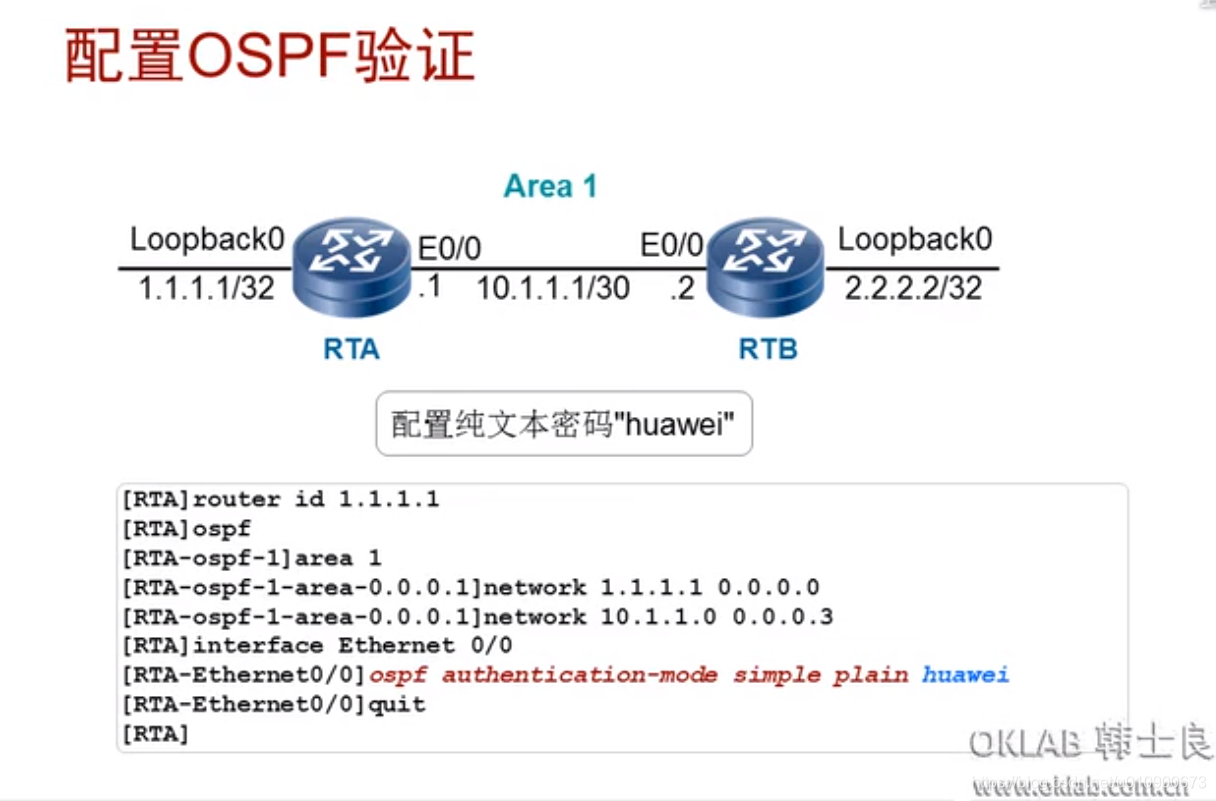

6.1.3 配置ospf认证

既可以在接口上配置ospf认证，也可以在区域内配置
在这里插入图片描述

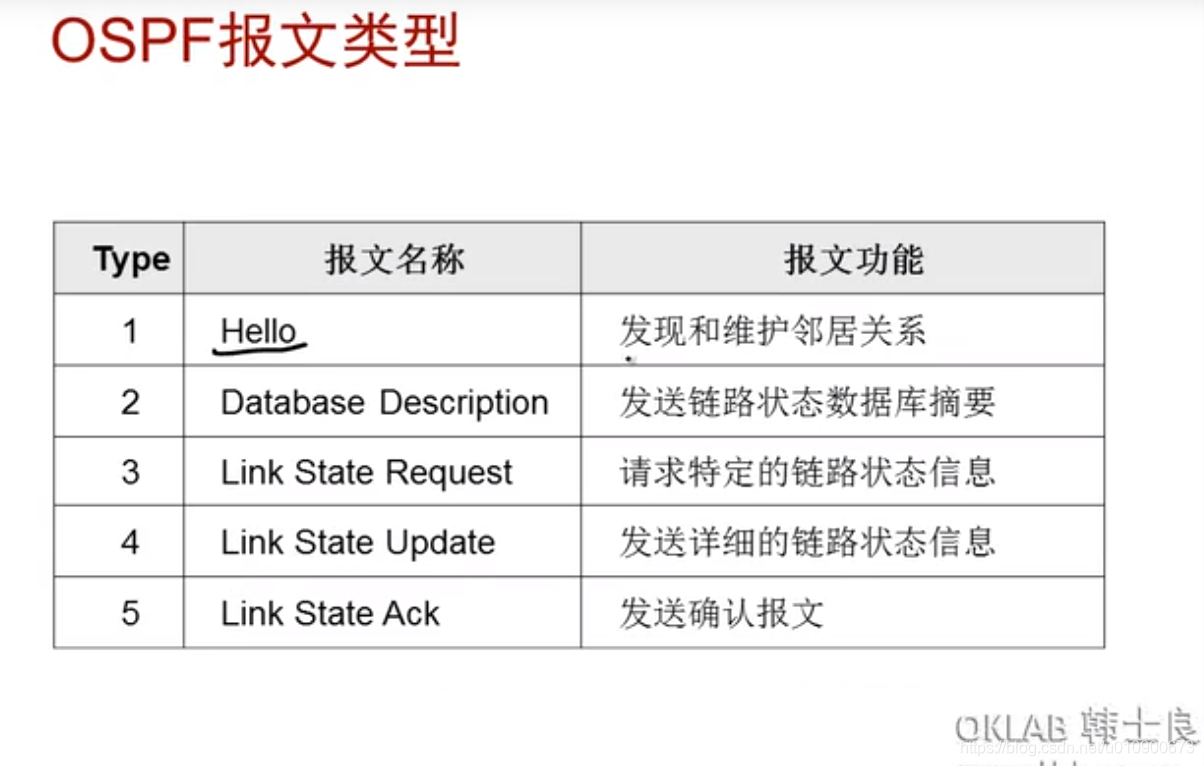

6.1.4 ospf报文类型

在这里插入图片描述

6.1.5 报文头部

LS type 、 Link State ID 、 Advertising Router 三个LSA报文头部信息标识一个唯一的lsa信息
在这里插入图片描述

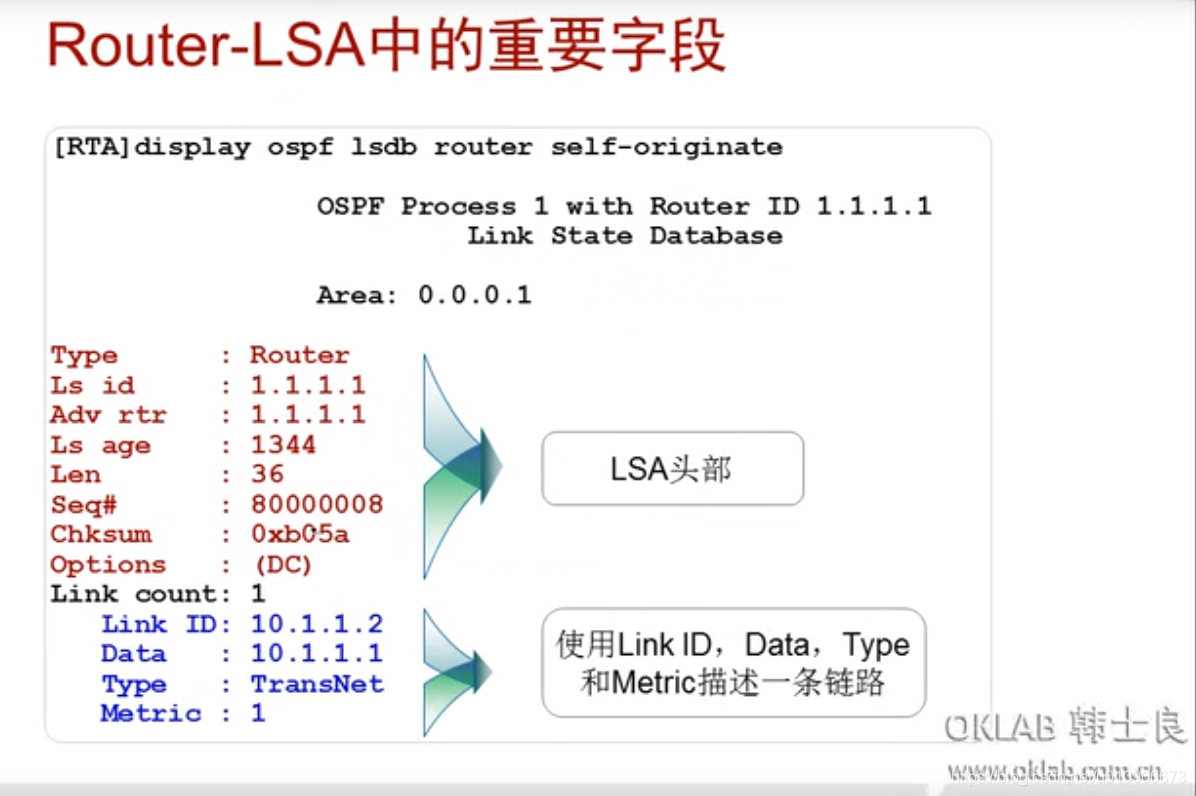

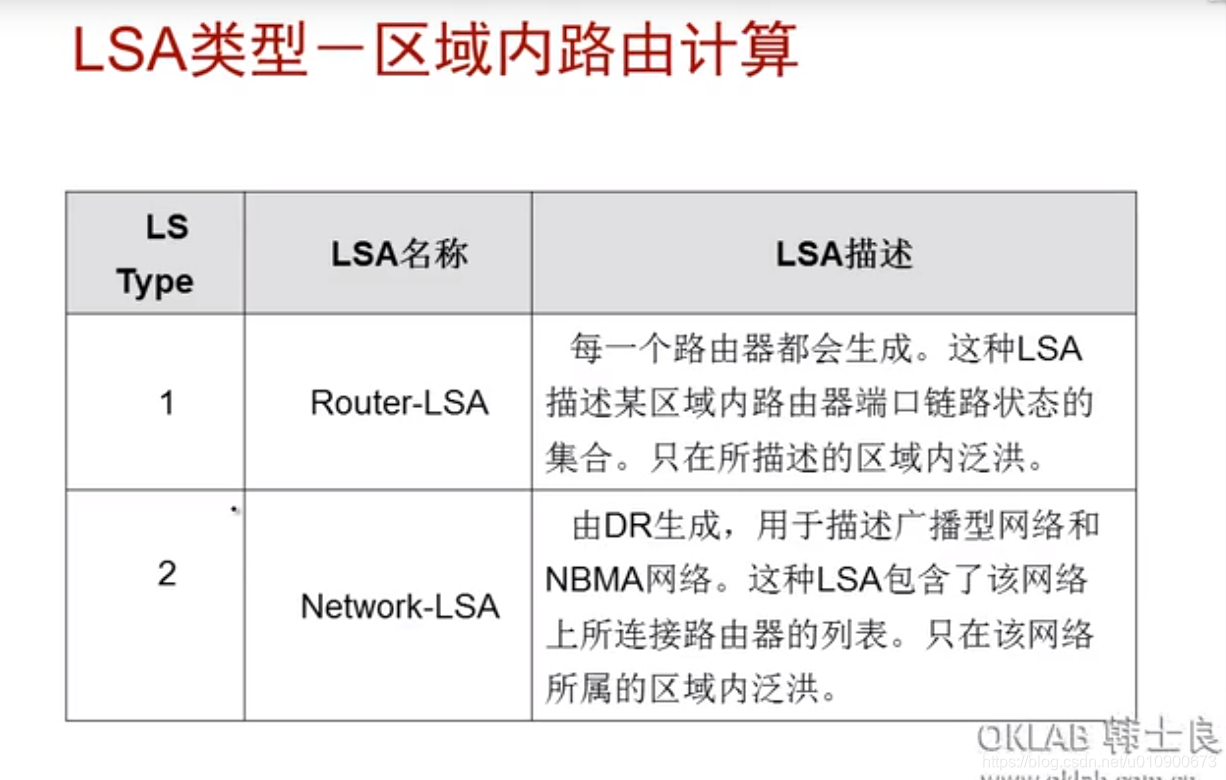

6.1.6 LSA类型-区域内路由计算

传递路由和拓扑信息

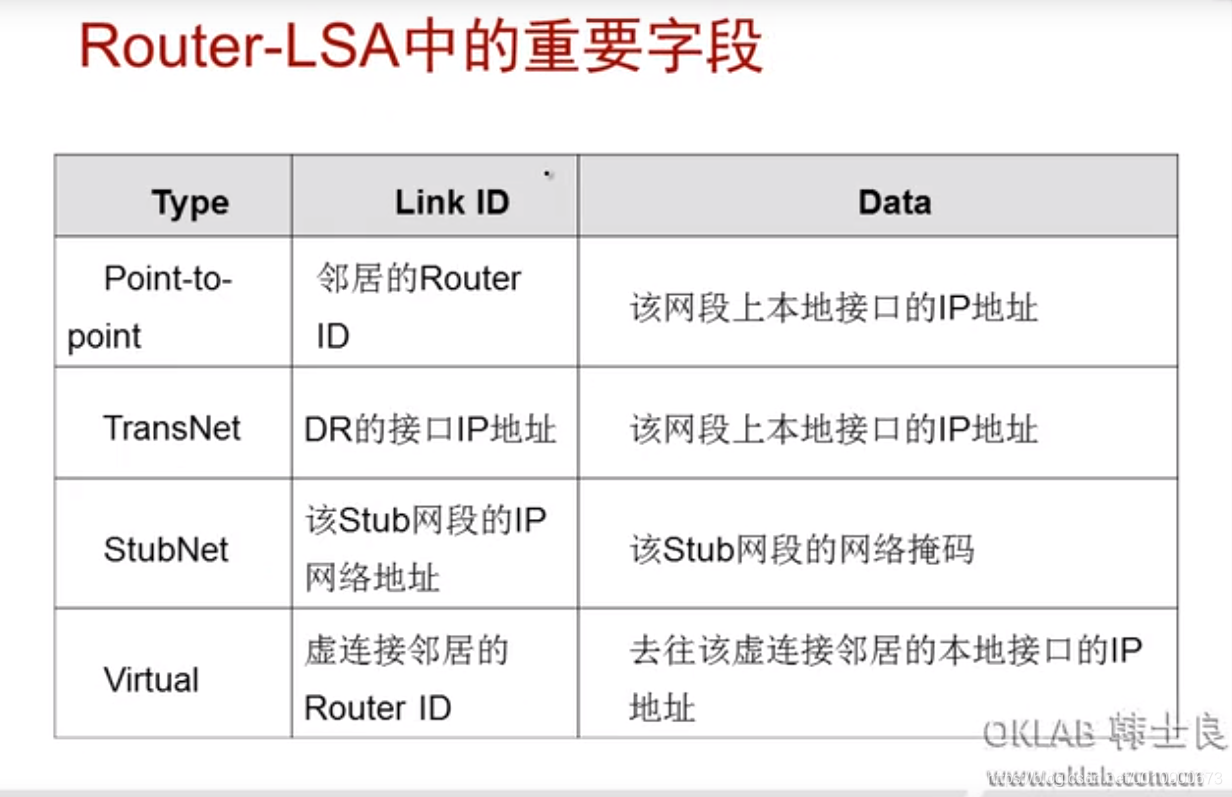

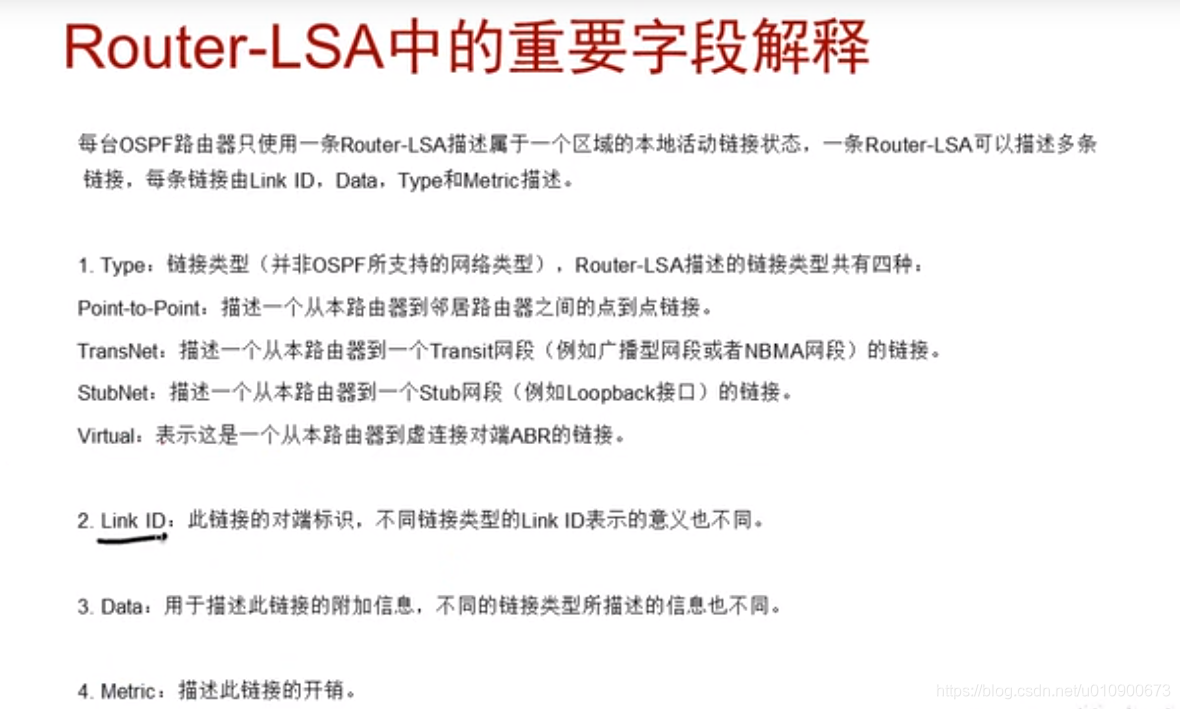

在这里插入图片描述

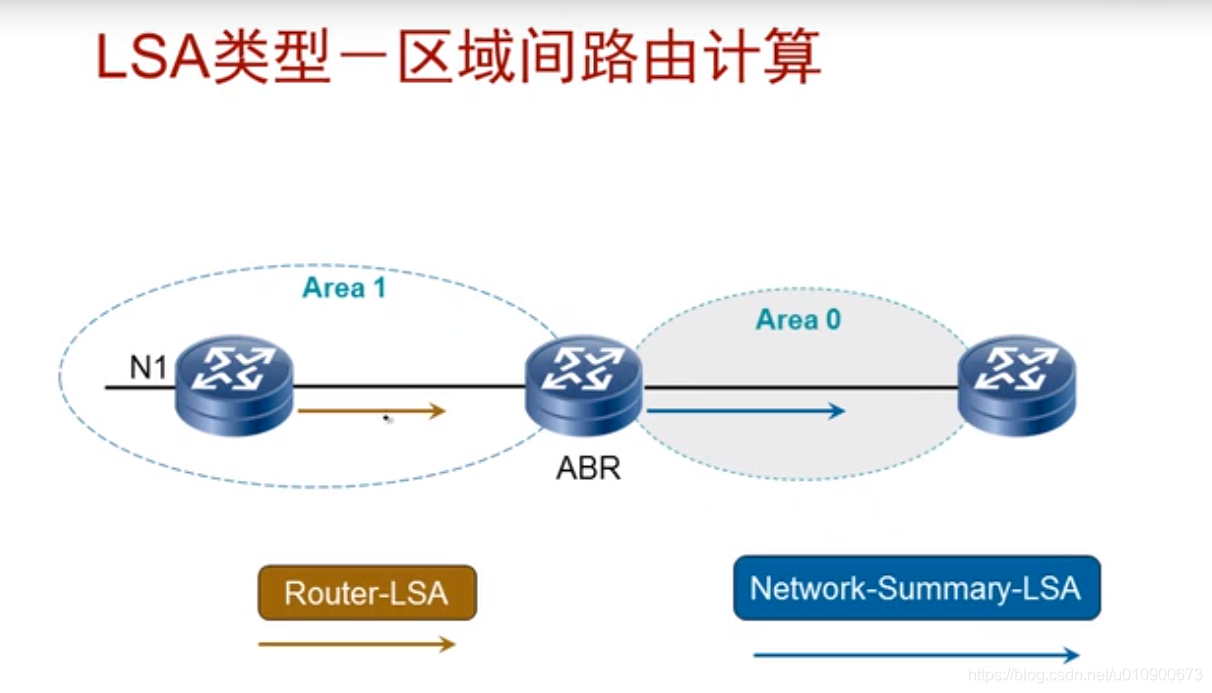

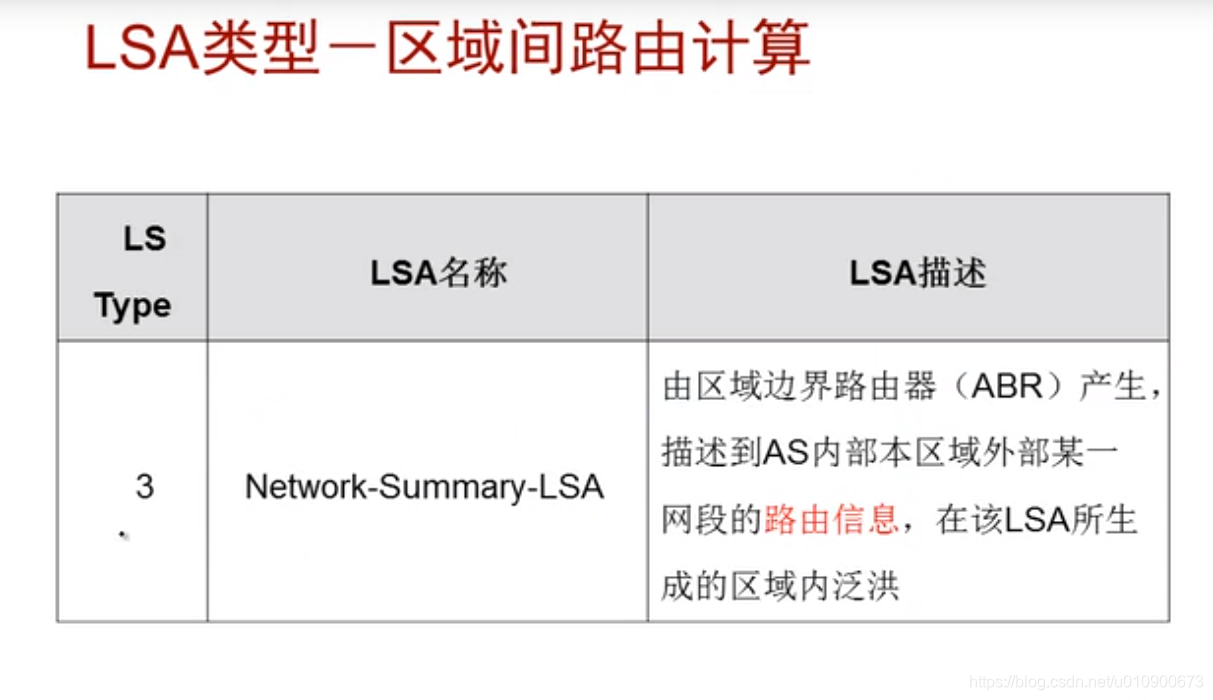

6.1.7 lsa类型–区域间路由计算

只传递路由信息

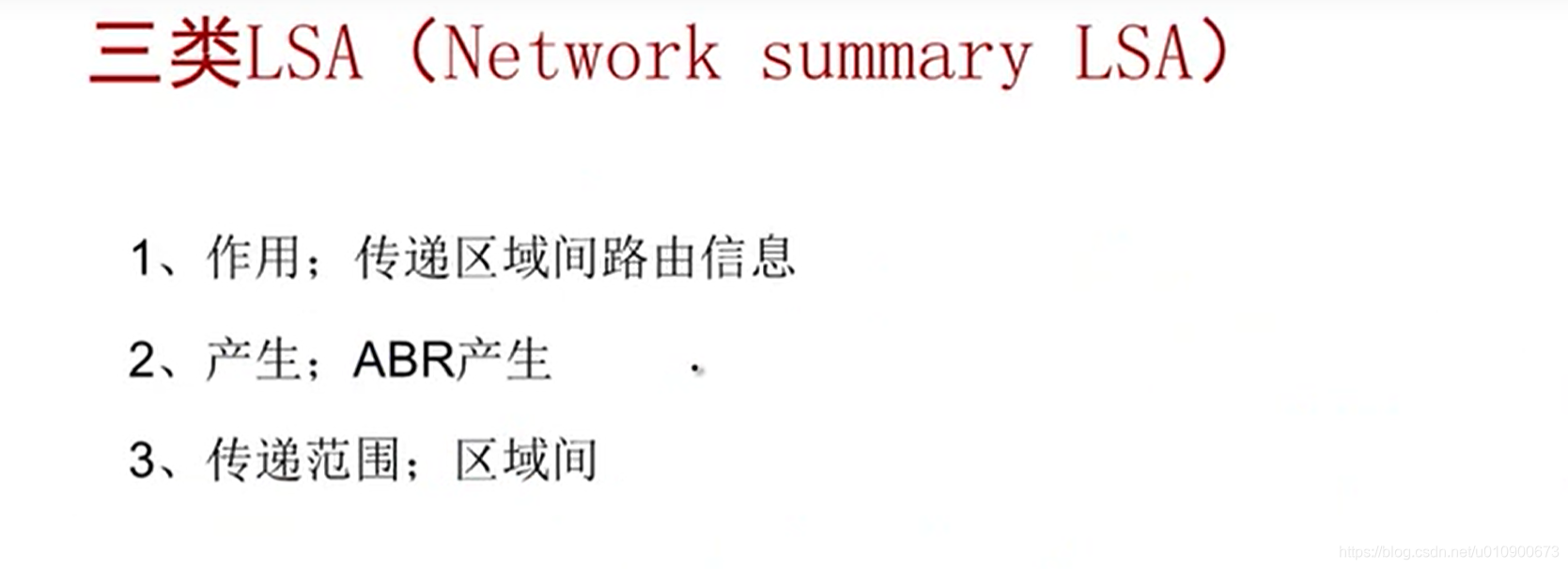

在这里插入图片描述

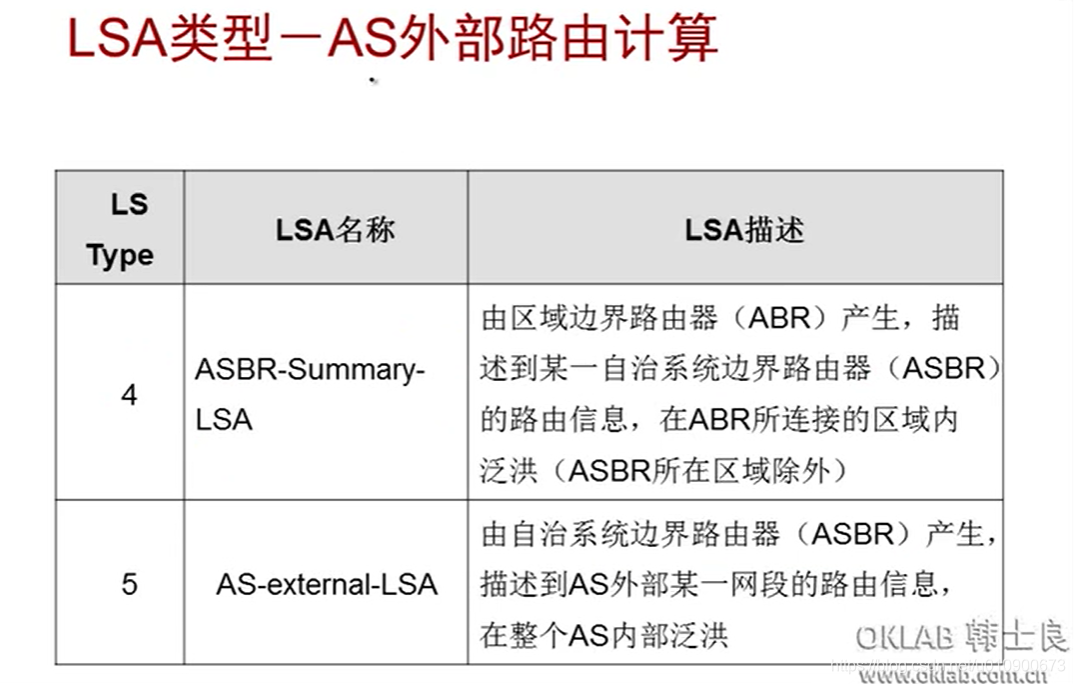

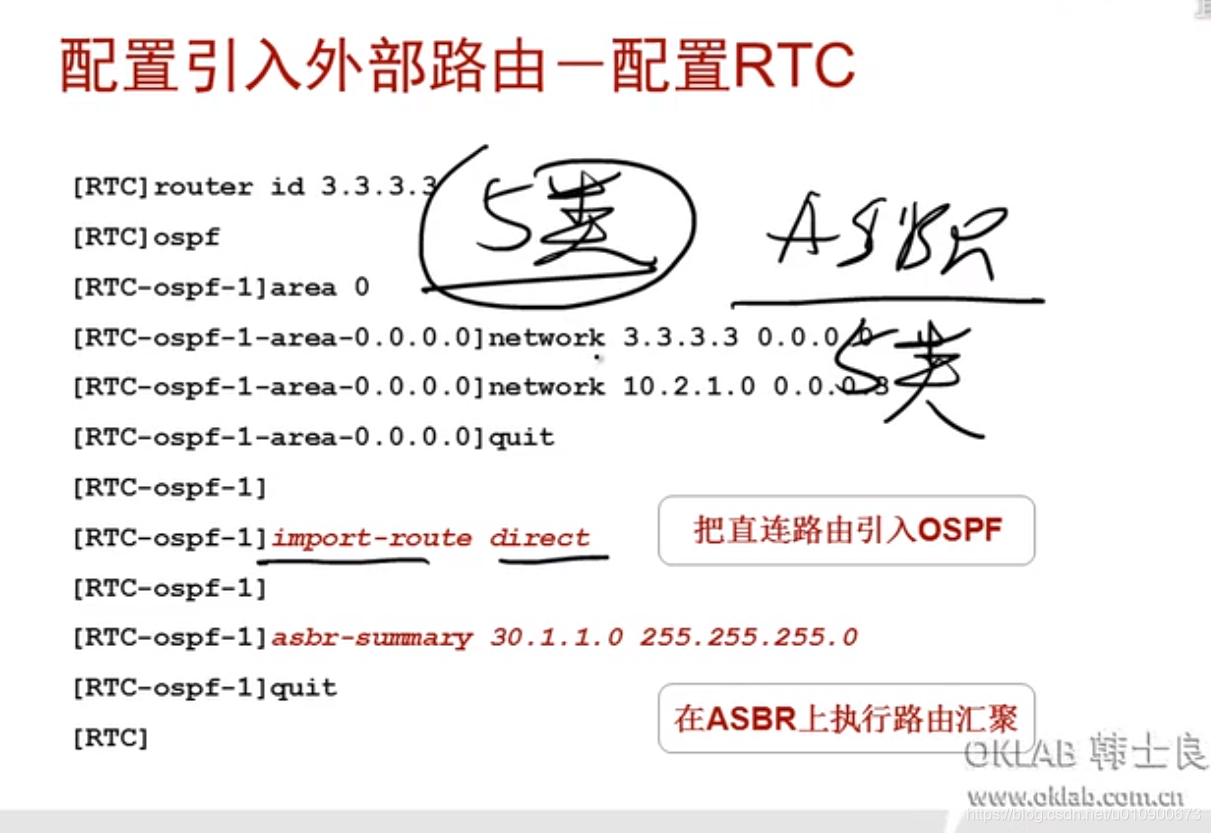

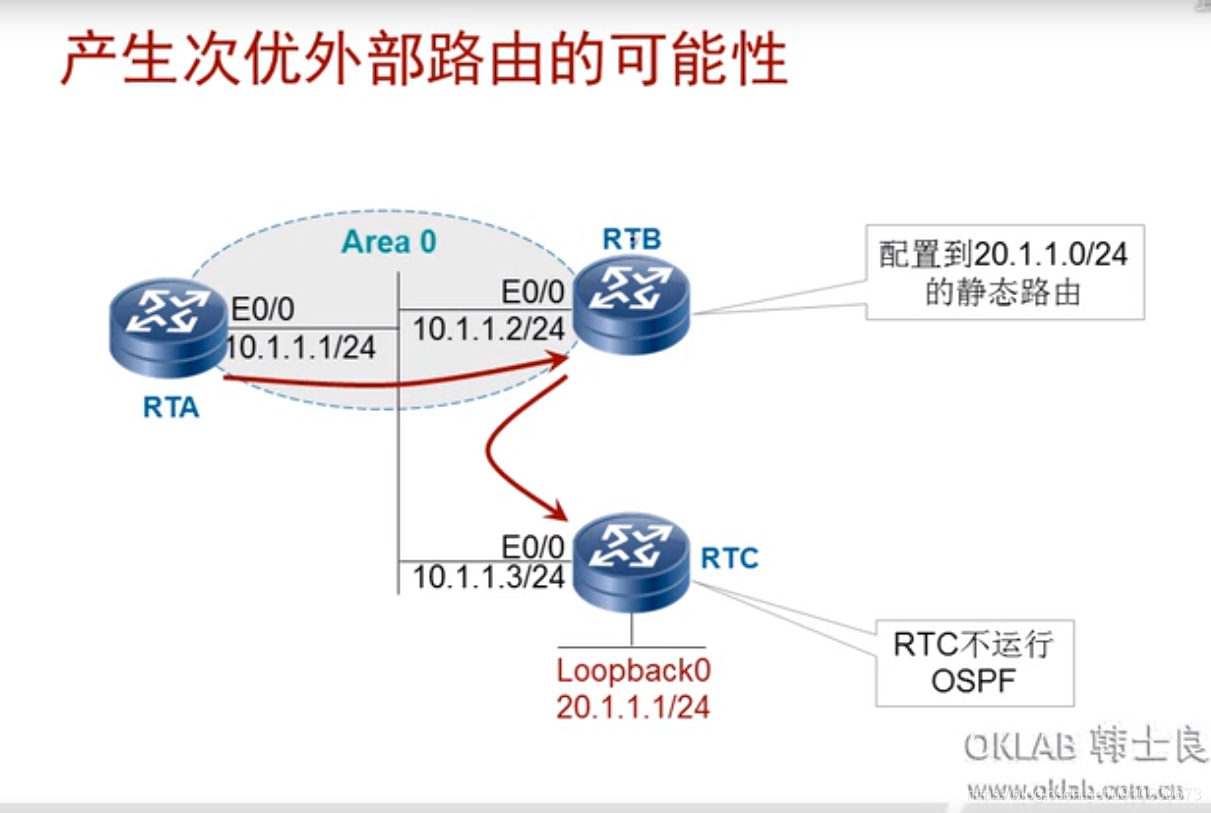

6.1.8 LSA类型–AS外部路由计算

在这里插入:图片描述
在这里插入图片描述

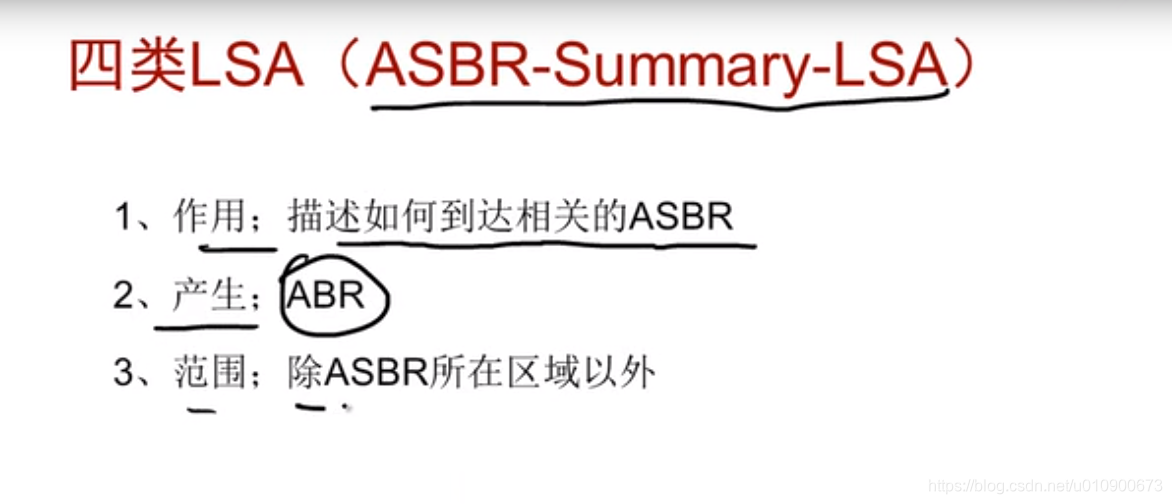

相关的ABR : 这句话的意思是指ASBR产生的5类LSA会在整个AS内部传递，假如这个AS内部有多个区域，则每个ABR都要为这个5类的lsa生成一条4类的lsa描述怎么到达ASBR的拓扑信息

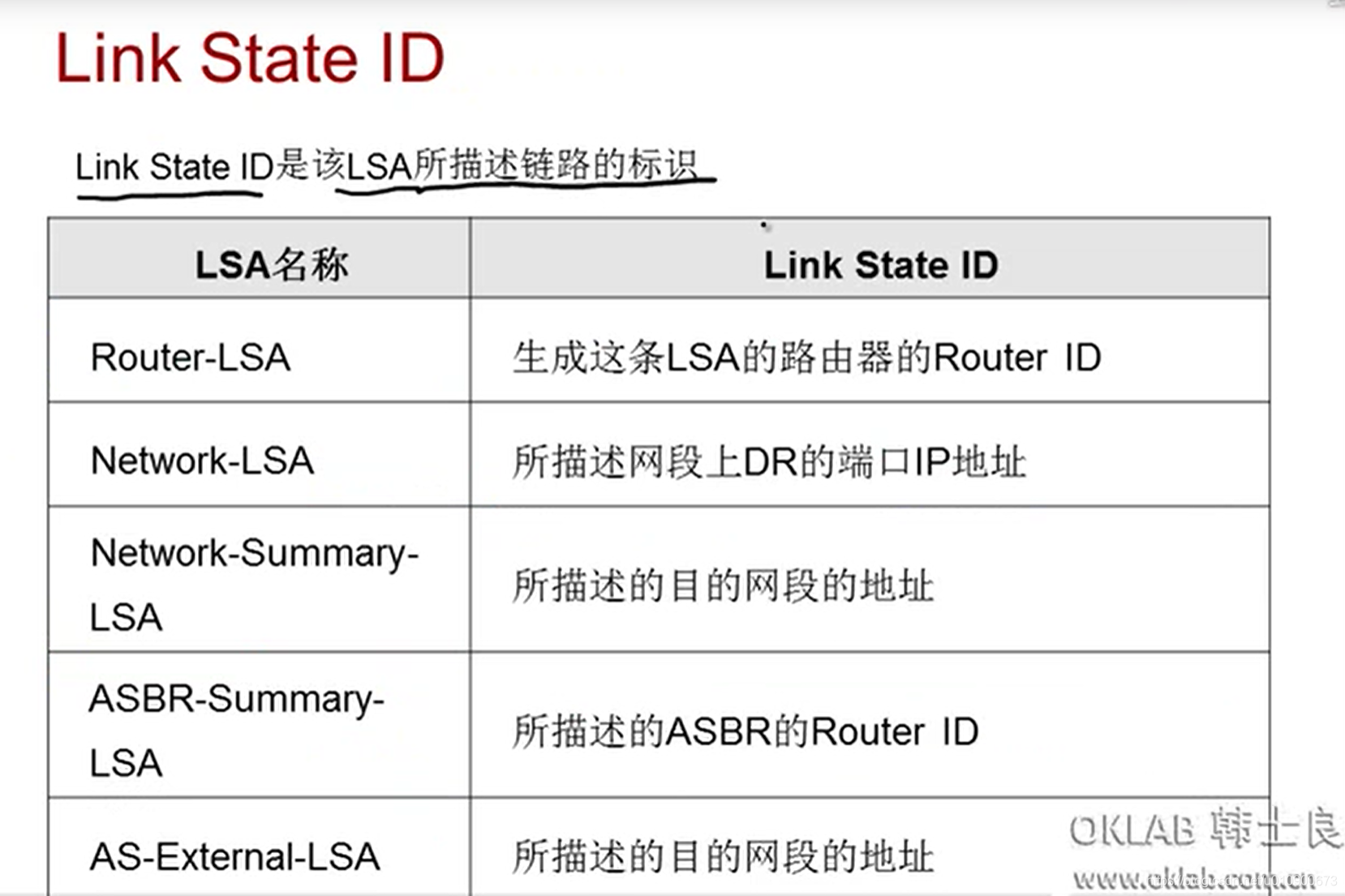

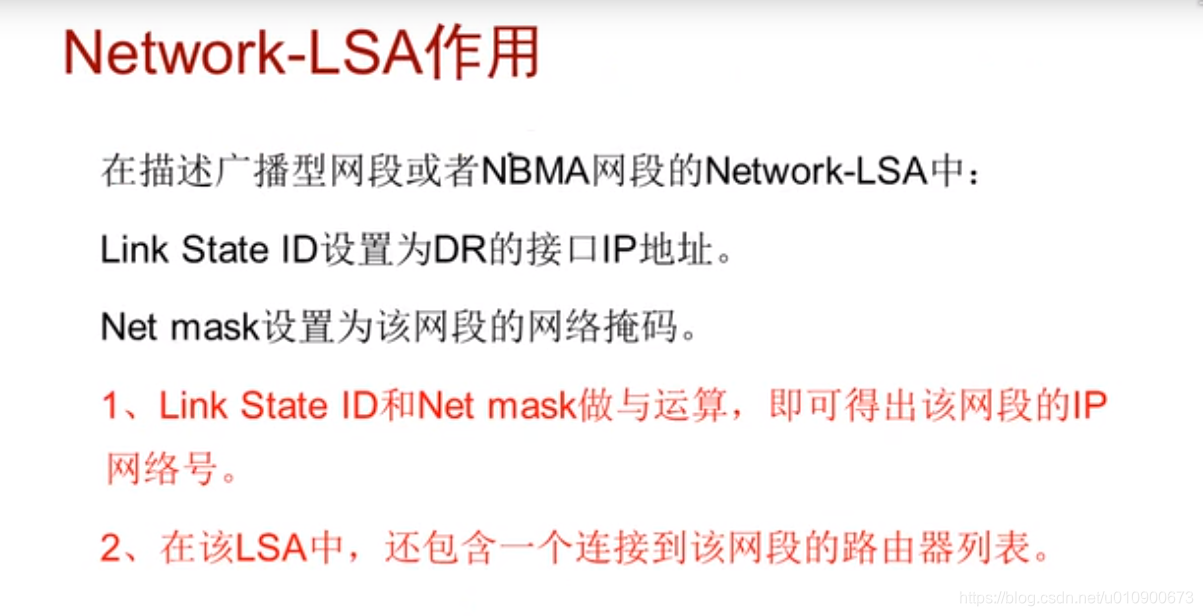

6.1.9 Link State ID

在这里插入图片描述

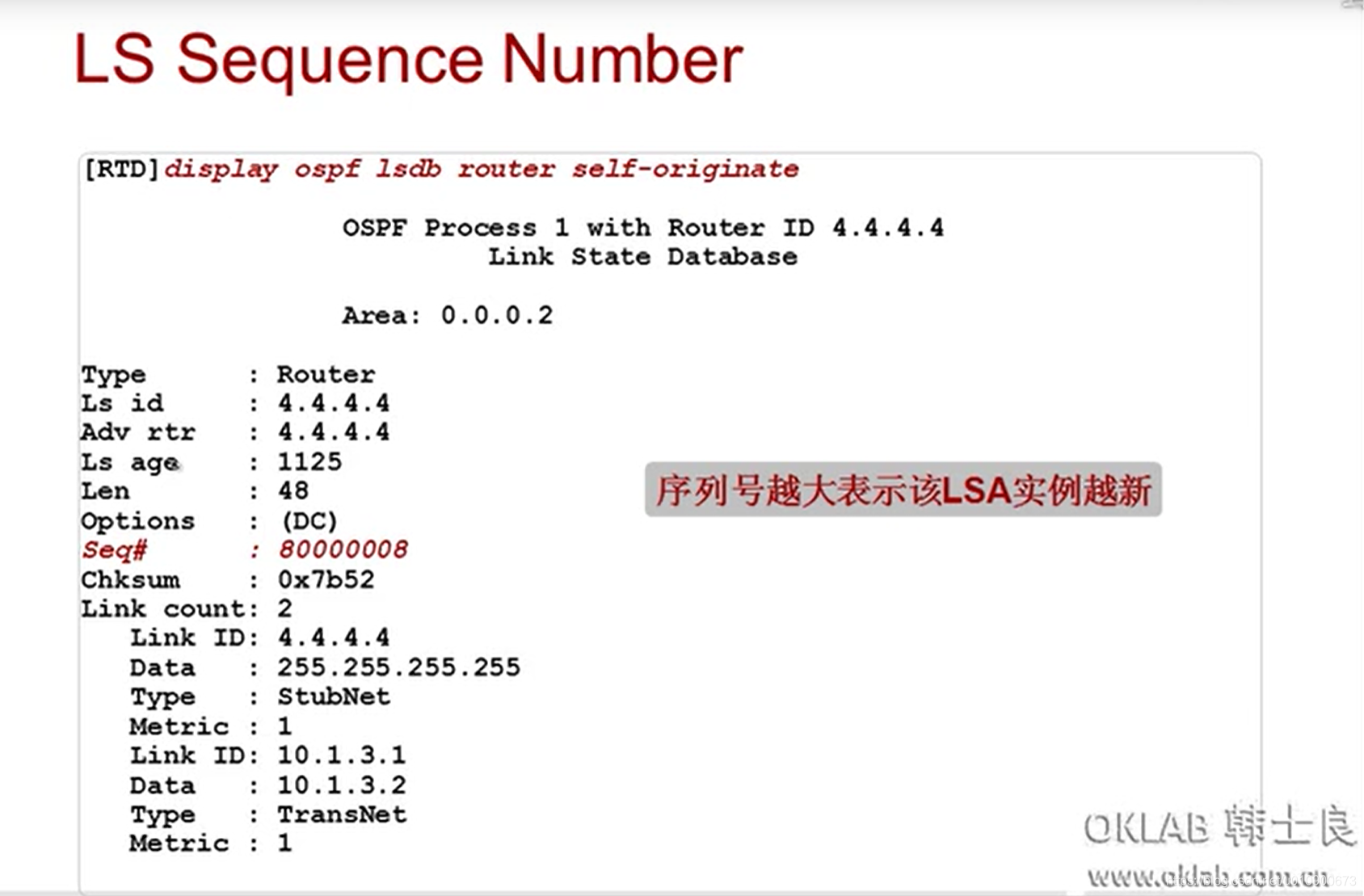

6.1.10 LS Sequence Number

在这里插入图片描述

6.1.11 LS Age

在这里插入图片描述
LS age 最大值为 3600s ， lsa 信息每隔半个小时泛红一次

七、建立OSPF邻居和邻接关系

7.1 hello 报文

接受端口的网络类型是广播型、点到多点或者NBMA，所接收的hello报文中Network Mask 字段必须和接收端口的网络掩码一致，如果接收端口的网络类型为点到点类型或者是虚连接，则不检查Network Mask字段。
RouterDeadInterval 可支持手动修改，但修改过后的值不会影响HelloInterval 的值。

在这里插入图片描述
hello 报文的作用：
