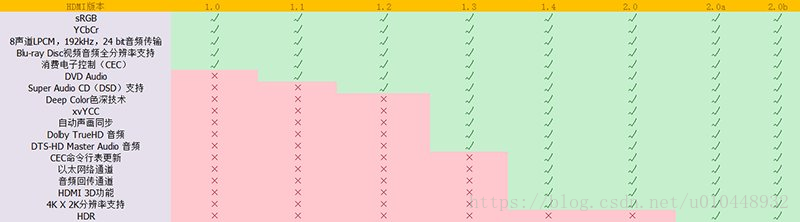

HDMI 1.0

  最早的HDMI 1.0版本于2002年12月推出,它的最大特点就是整合了音频流的数字接口,与当时PC界面中很流行的DVI接口相比,它更先进,更方便。HDMI 1.0版本支持从DVD到蓝光格式的视频流,而且具备CEC(consumer electronics control)功能,也就是在应用中,可以在所有连接设备间形成一种共通的联络,对设备组具备更方便的控制。

  HDMI 1.1

  2004年5月,HDMI 1.1版本面试。新增对DVD音频的支持。

  HDMI 1.2

  HDMI1.2版本于2005年8月推出,很大程度上解决了HDMI 1.1支持的分辨率较低、同电脑设备兼容性较差等问题。1.2版像素时钟运行频率达到165MHz,数据量达到4.95 Gbps,因此可以实现1080P。可以认为1.2版解决的是电视的1080P和电脑的点对点问题。

  HDMI 1.3

  2006年6月HDMI 1.3更新,带来最大的变化是将单链接带宽频率提升到340MHz,也就能让这些液晶电视获得10.2Gbps的数据传输量,1.3版的线是有4对传输通道组成,其中1对通道是时钟通道,另外3对是TMDS通道(最小化传输差分信号),他们的传输速度分别为3.4GBPS。那么3对就是3*3.4=10.2GPBS更是能将HDMI1.1、1.2版本所支持的24位色深大幅扩充至30位、36位及48位(RGB或YCbCr)。HDMI 1.3支持1080P;一些要求不高的3D也支持(理论上不支持,实际有些可以)。

  HDMI 1.4

  HDMI 1.4版本已经可以支持4K了,但是受制于带宽10.2Gbps,最高只能达到3840×2160分辨率和30FPS帧率。

高清时代一统江山!HDMI完全使用手册

  HDMI 2.0

  HDMI 2.0的带宽扩充到了18Gbps,支持即插即用和热插拔,支持3840×2160分辨率和50FPS、60FPS帧率。同时在音频方面支持最多32个声道,以及最高1536kHz采样率。HDMI 2.0并没有定义新的数据线和接头、接口,因此能保持对HDMI 1.x的完美向下兼容,现有的二类数据线可直接使用。HDMI 2.0并不会取代HDMI 1.x,而是基于后者的增强,任何设备要想支持HDMI 2.0必须首先保证对HDMI 1.x的基础性支持。

  HDMI 2.0a

  HDMI 2.0a的变化并不大,它的主要更新只有一个地方,那就是加入了对HDR格式传输的支持,能够显著增强图像质量。

  HDMI 2.0b





  HDMI2.0b兼容所有HDMI之前的规格版本,与HDMI2.0a并没有太大区别,HDMI2.0b也是目前为止HDMI最新的版本。







         HDMI2.1

     HDMI2.1版本,增加了FRL(Fixed Rate Link)模式,支持8K@60Hz和4K@120Hz。

FRL具体的变化:1)HDMI接口的独立时钟信号改为嵌入在数据中,在接收端使用时钟恢复单元恢复出时钟; 2)用于传递音视频数据的通道最多为4个,每个通道最高支持12Gpbs的速率;3)编码方式从8b/10b 变为16b/18b,编码效率更高。接口物理形式没有变化, 原来的TMDS Clock channel重定义为FRL lane3; TMDS Data 0/1/2 分别对应FRL lane 0/1/2,如下图所示。











HDMI的接口类型

  HDMI的接口分成A、B、C、D4种类型。其中A类(Type A)是最常见的,一般平板电视或视频设备,都提供了这种尺寸的接口,Type A有19针,宽度为13.9毫米、厚度为4.45毫米,现在能看到的设备99%都是这样尺寸的HDMI接口。

HDMI 2.0与HDMI 2.0a有何不同?HDMI接口知识大扫盲

  B类(Type B)非常罕见,有29针,宽度达到21毫米,传输带宽几乎比A类大了一倍,在家庭应用中完全是过于“强悍”,现在只应用于一些专业场合。

HDMI 2.0与HDMI 2.0a有何不同?HDMI接口知识大扫盲

  C类(Type C)是为小型设备而生的,其尺寸为10.42×2.4毫米比Type A小了将近1/3,应用范围很小。

HDMI 2.0与HDMI 2.0a有何不同?HDMI接口知识大扫盲

  D类(Type D)是最新的接口类型,尺寸进一步减小,采用了双排针脚设计,尺寸近似于miniUSB接口,更适用于便携和车载设备。

HDMI 2.0与HDMI 2.0a有何不同?HDMI接口知识大扫盲

  HDMI的接口虽然不同,但功能都是一样的,通常质量合格的HDMI接口,插拔寿命不会少于5000次,每天插拔能用10年,应该说是很耐用的。 另外值得一提的是,HDMI可以向下兼容DVI接口,通过市售的HDMI-DVI转接头,可以连接一些较老的DVI设备,因为DVI同样采用了TMDS方式,设备连接后,会发现DVI设备没有CEC(consumer electronics control)功能,也不能接受音频信号,但基本不影响视频信号的传输(有可能需要进行灰度调整),所以一些只有DVI接口的显示器,也可以连接HDMI设备。



HDCP技术



  HDCP(High -bandwidth Digital Content Protection):高带宽数字内容保护技术。HDTV(高清电视)时代即将来临,为了适应高清电视的高带宽,出现了HDMI。HDMI是一种高清数字接口标准,它可以提供很高的带宽,无损地传输数字视频和音频信号。为了保证HDMI或者DVI传输的高清晰信号不会被非法录制,就出现了HDCP技术。HDCP技术规范由Intel领头完成,当用户进行非法复制时,该技术会进行干扰,降低复制出来的影像的质量,从而对内容进行保护。



这篇关于HDMI科普的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
