PlantUML的安装

2024-05-10 00:08
文章标签 安装 plantuml

本文主要是介绍PlantUML的安装,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

1. Eclipse中安装PlanUML插件

(1)Eclipse菜单栏:help->Eclipse Marketplace…
在这里插入图片描述

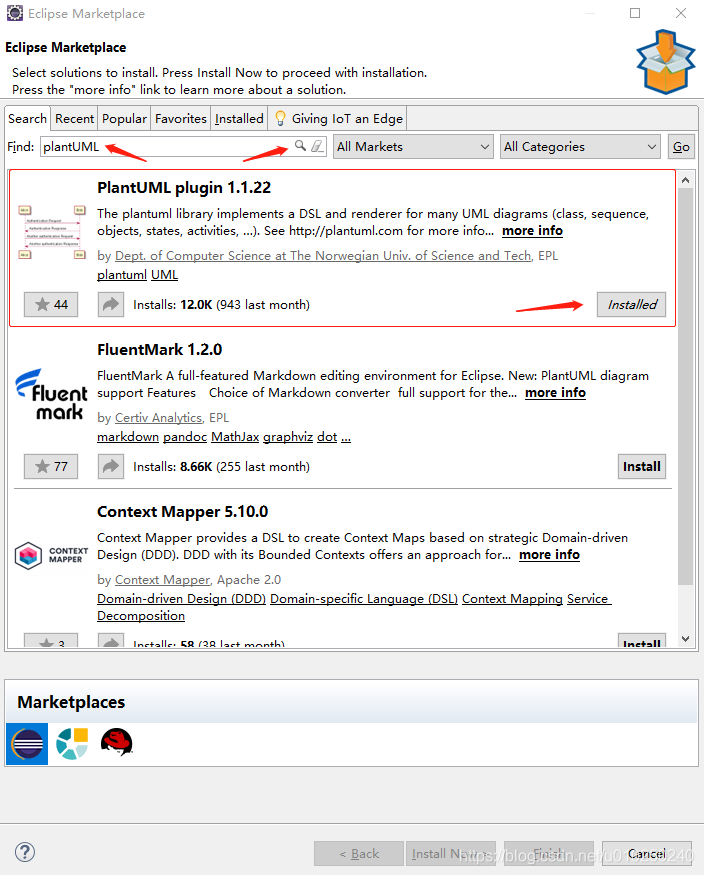

(2)搜索并安装插件
在这里插入图片描述

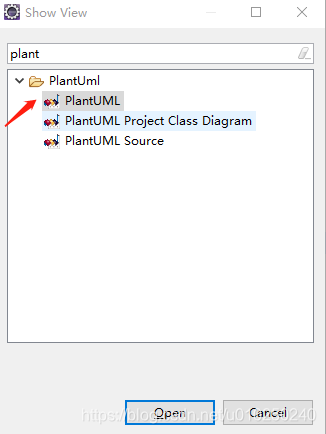

(3)打开plantUML
在这里插入图片描述
在这里插入图片描述

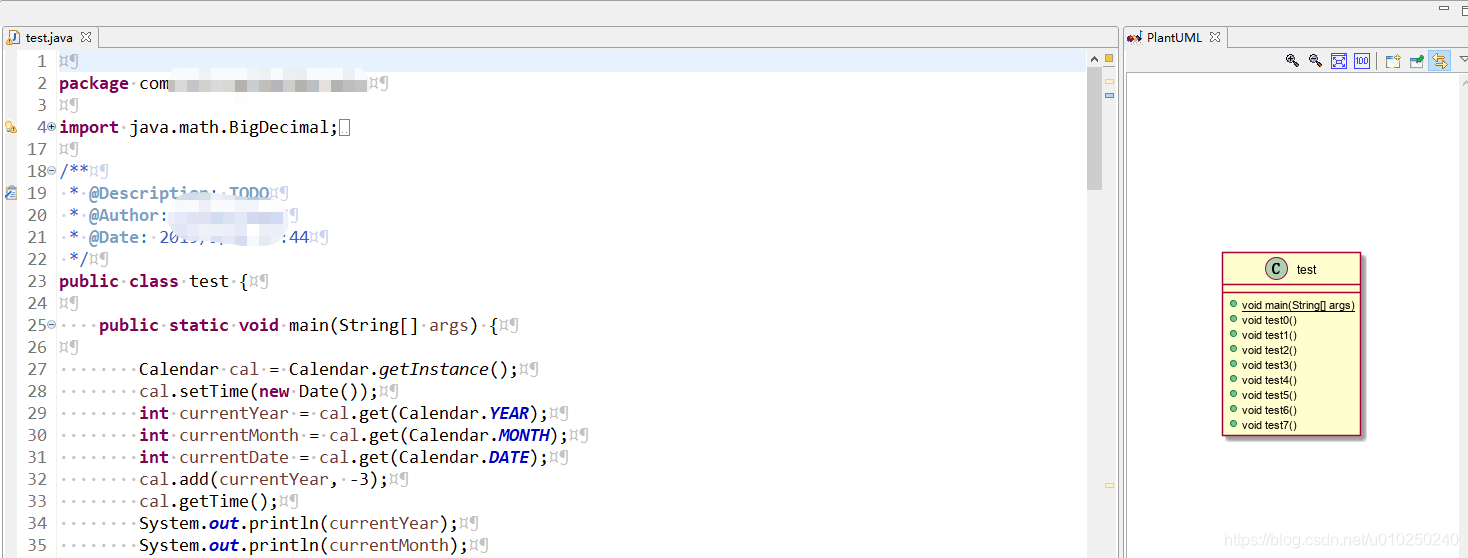

(4)打开后的就能看到类文件的UML图
在这里插入图片描述

2. 安装graphviz

如果不安装graphviz,UML图会出现绿色的报错(图忘记保存了)。

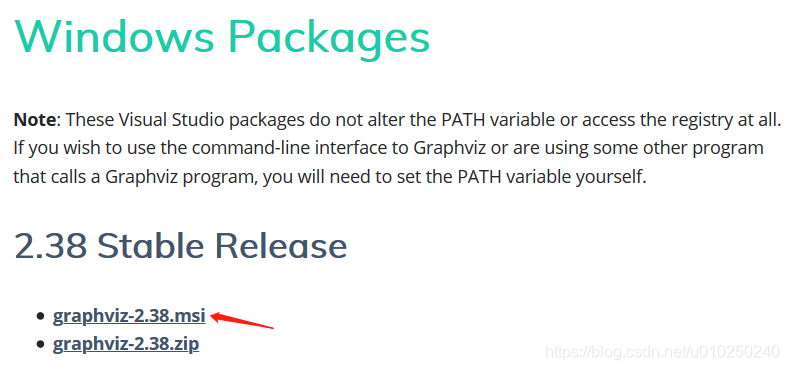

(1)graphviz下载地址:https://graphviz.gitlab.io/_pages/Download/Download_windows.html

在这里插入图片描述
不过这个地址我尝试了很多次都下载失败,zip文件倒是可以很轻松的下载。但是就是想下载msi文件,经过一篇文章(非常感谢~)找了很久找到下面的网址:
https://www.softpedia.com/get/Others/Miscellaneous/Graphviz.shtml
在这里插入图片描述
DOWNLOAD后选择第一个下载:
在这里插入图片描述

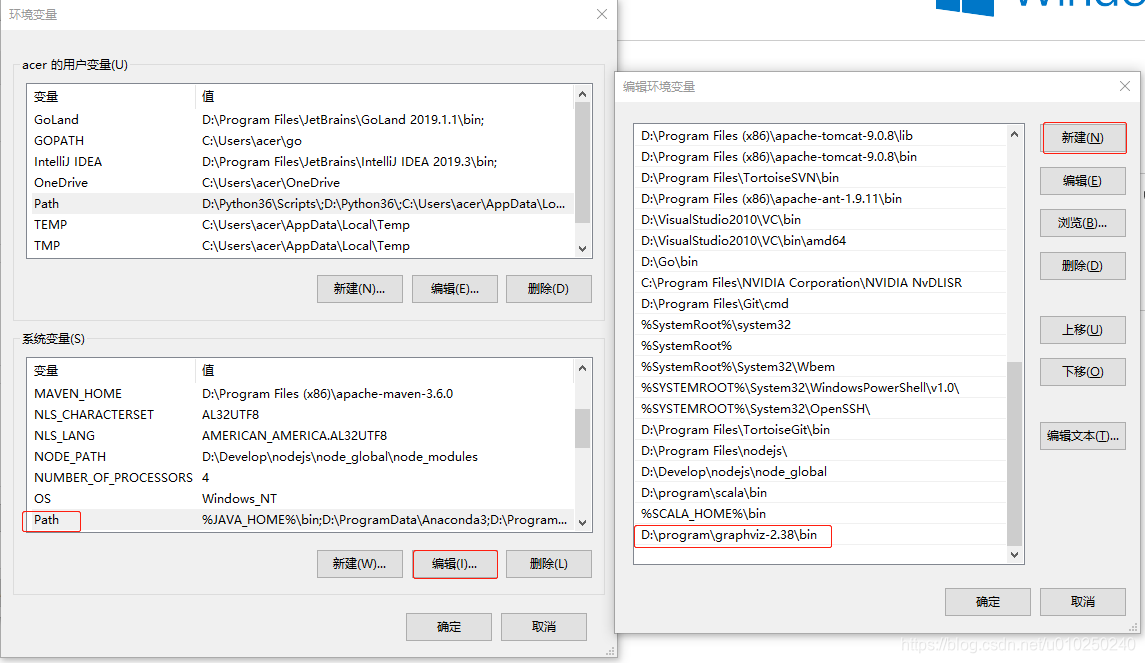

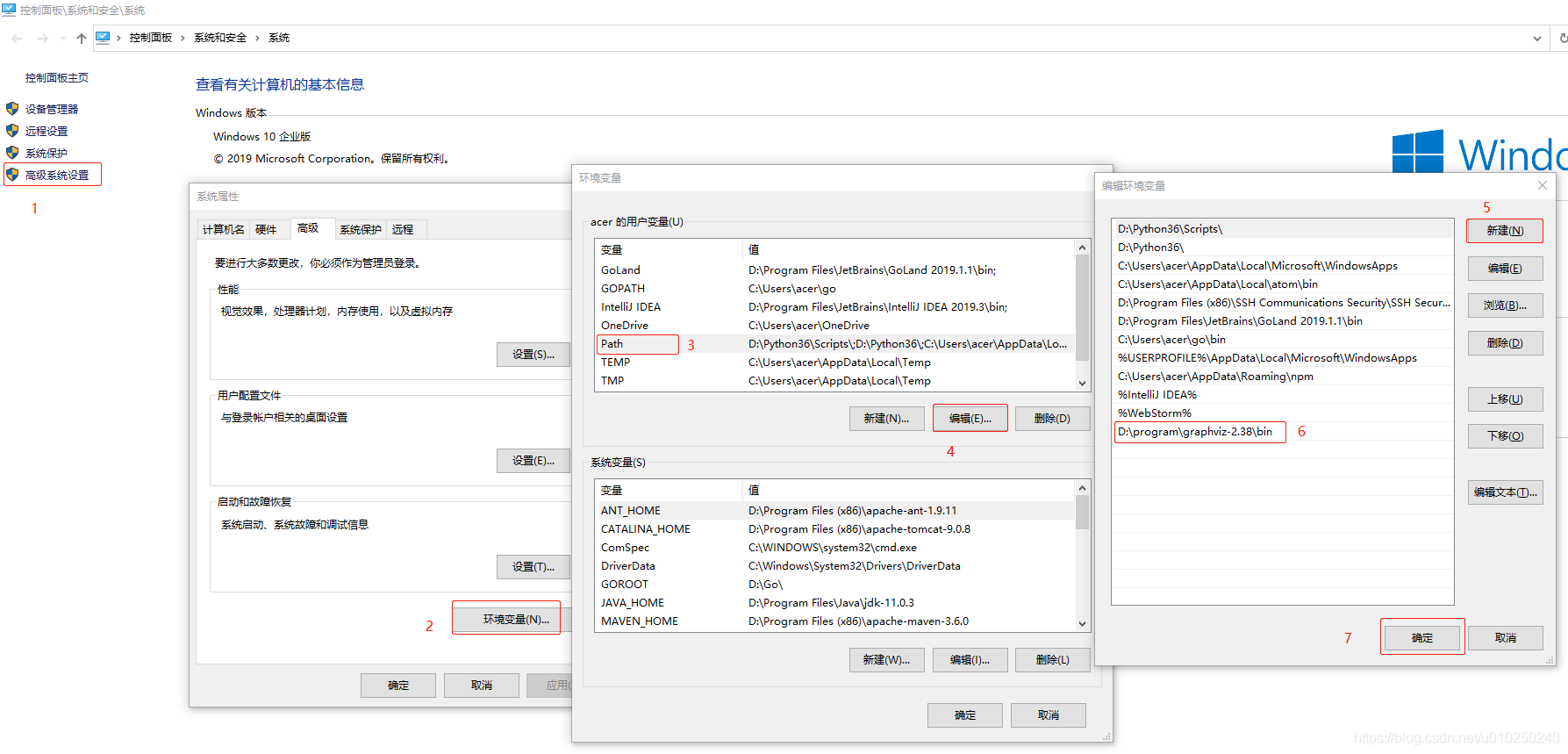

安装到本地(我的路径是:D:\program\graphviz-2.38\bin),按照自己电脑的安装路径配置环境变量:
先添加用户变量:
在这里插入图片描述
再添加系统变量:
在这里插入图片描述
(2)验证是否安装成功
cmd黑窗口下输入:dot -version
如果出现下图表示安装完成:
在这里插入图片描述

3. IDEA中安装PlanUML插件

IDEA菜单栏:File->Settings,Plugins中搜索plantUML并安装插件:
在这里插入图片描述
工程右键new->PlantUML新建UML图:
在这里插入图片描述

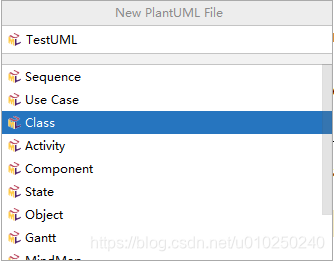

新建一个类图:
在这里插入图片描述

新建好后它会为我们自动创建一个demo:
在这里插入图片描述
到此PlantUML在Eclipse和IDEA这两款开发工具中的插件就安装完成了。

4. 在线制作UML

planUML官网也提供了在线制作UML的方式:http://www.plantuml.com/plantuml/uml/SyfFKj2rKt3CoKnELR1Io4ZDoSa70000

另:
画UML图的工具还有StartUMLPowerDesigner,不过他们都不是免费的,需要安装客户端的方式使用,也没有PlantUML使用命令的方式方便快捷。


搞起来吧~
