    自从上次画了重构的各种UML图之后,一直都想多用用EA这个强大的工具,以前看别人画完UML图直接就能导出一大堆的说明,描述什么的,这要是学会了,以后划水别人也看不出来了。
    好吧,其实第一次使用这个功能的时候是我不知道在哪种View中画ER图,然后就随手一艘,居然发现ER图可以直接转化成数据库逻辑模型,然后逻辑模型直接就把创建数据库表T-SQL语句给写了,吾辈惊叹EA真是太强大了。

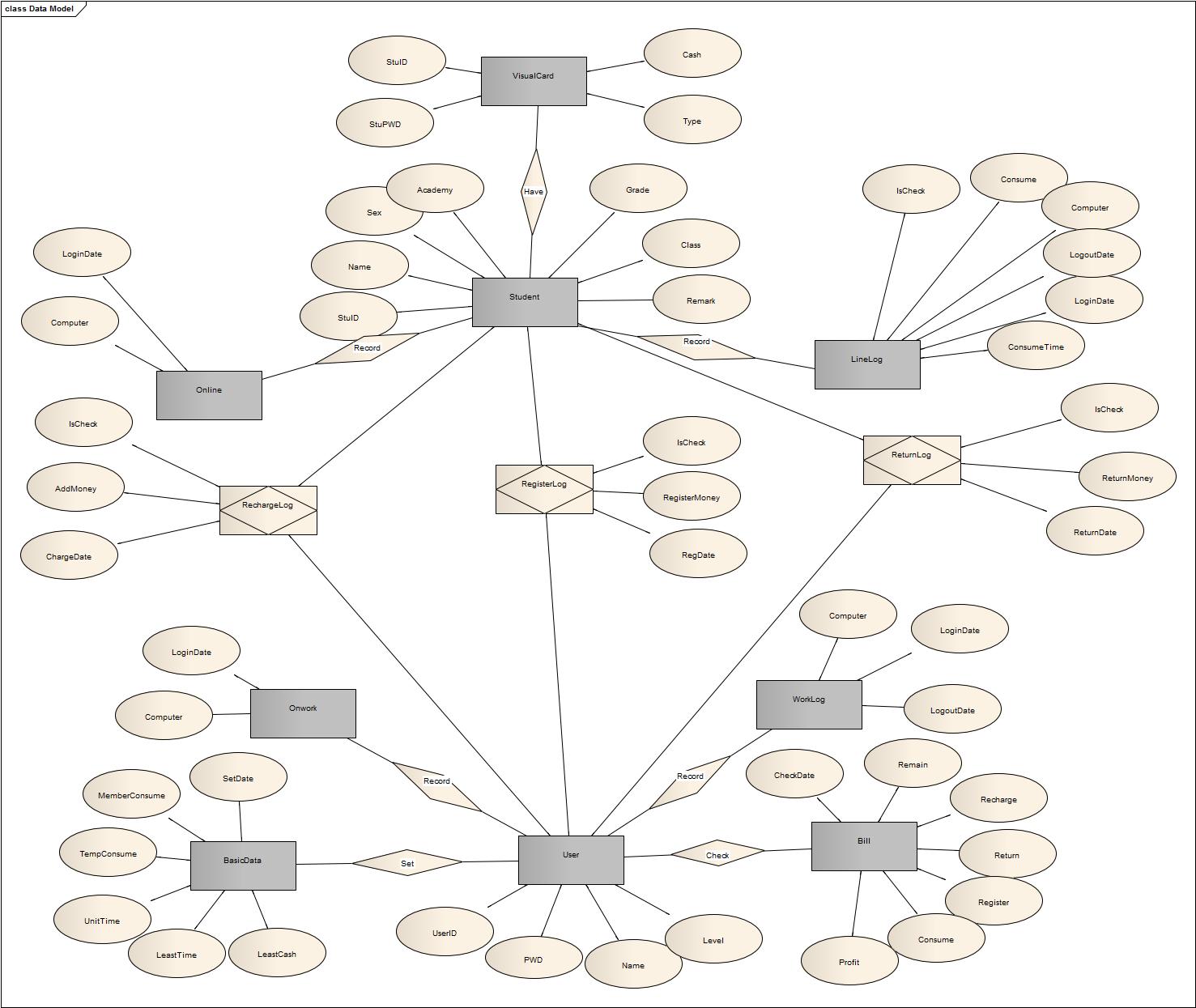

    首先假装我们画完了ER图,是这个样子的。

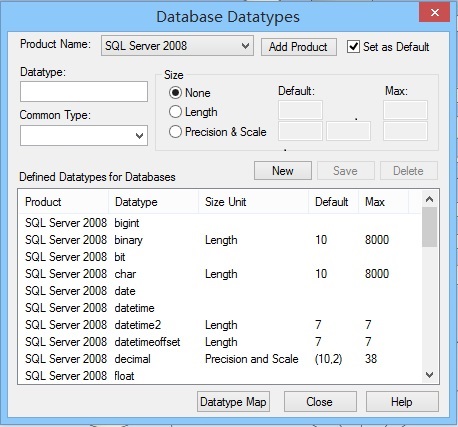

    然后,设置一下我们用的那种数据库,点击“设置”——“数据库定义”,这里是展现英文水平的时刻了,我倒是觉得软件就要用原版语言的,翻译有时候会有不精确的地方。设置SQL Server 2008为我们的默认数据库。

    然后把我们的ER图转化成逻辑模型,点击“项目”——“转换”——“转换当前包”或是选中所有元素点“转换当前元件”

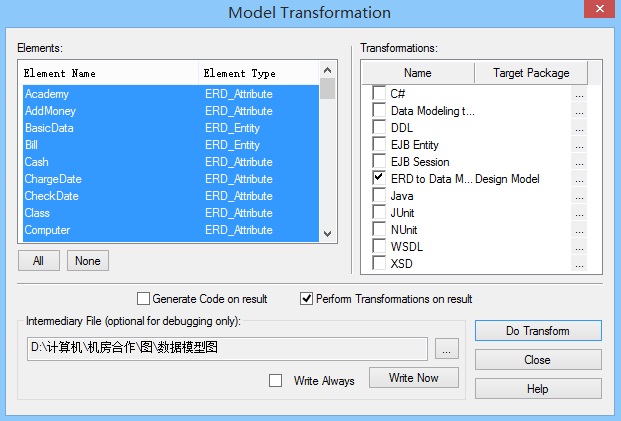

    就是这个样子了,左边是所有要转换的实体啊,属性啊,联系啊什么的,右边是转换类型,我们选的是ERD to Data Model,一看就是转换成逻辑模型。

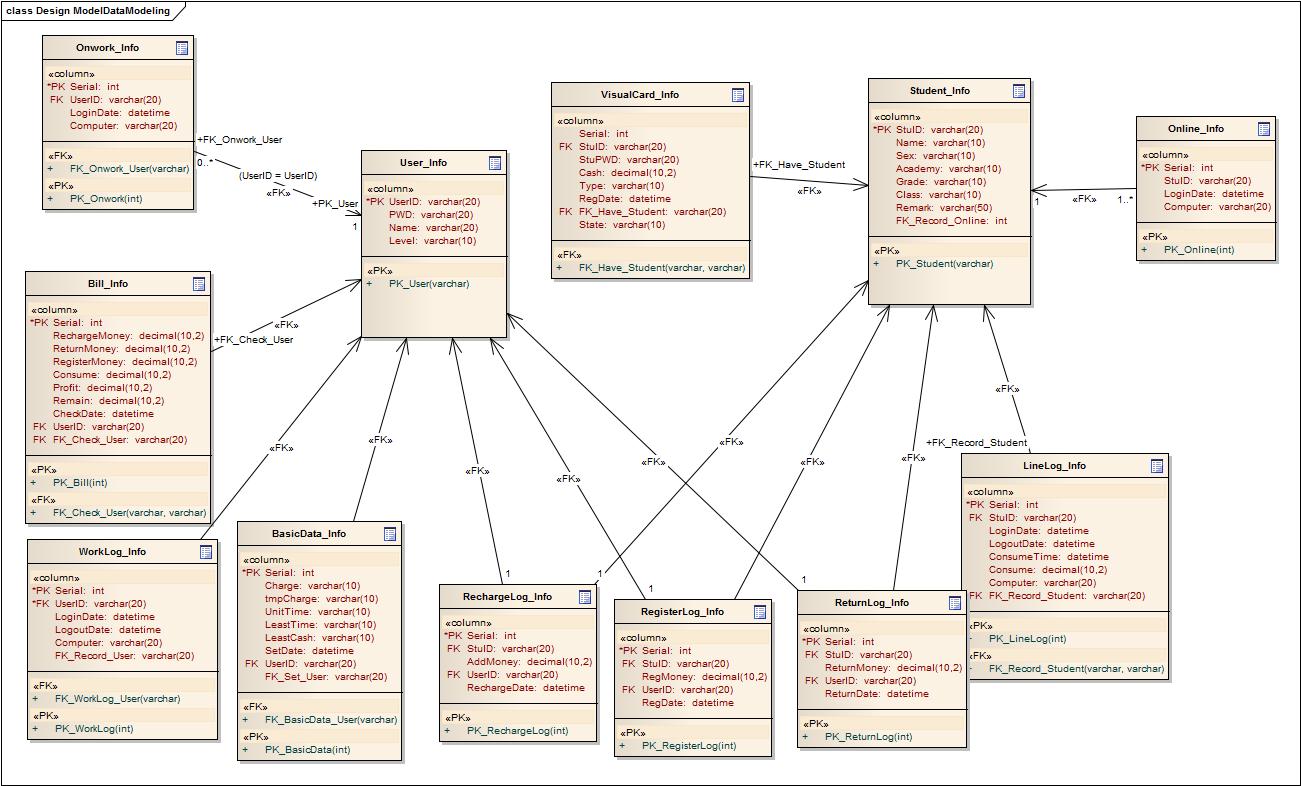

转完了就成这样了。当然,他自己转换完了肯定有不对的地方,我们还是检查一下的好。

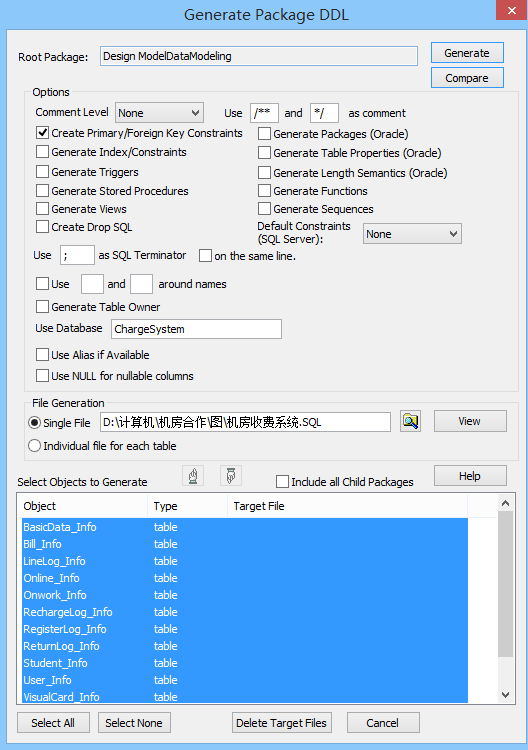

    最后就是导出T-SQL语句了,点击“项目”——“数据建模”——“生成SQL代码”

    这些英文应该都看得懂吧,上面那一堆选项是生成存储过程啊,触发器啊,索引啊之类的选项,我就选了个主外键。下面文件选项是生成单个文件还是每个表一个文件。
找到生成的文件,直接用就行了。

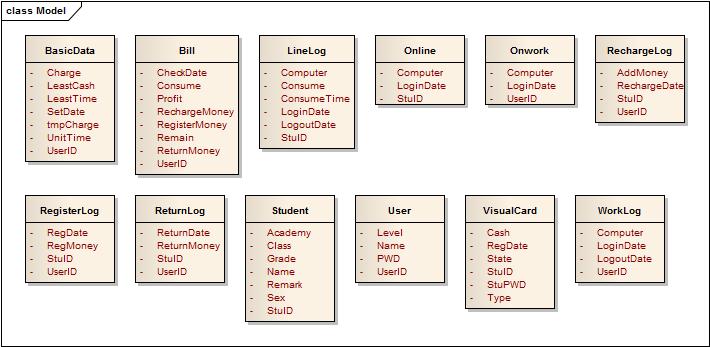

    之后我又在画类图的时候发现,EA还能直接生成类,不过这个类只有方法名,具体的逻辑还要自己写。

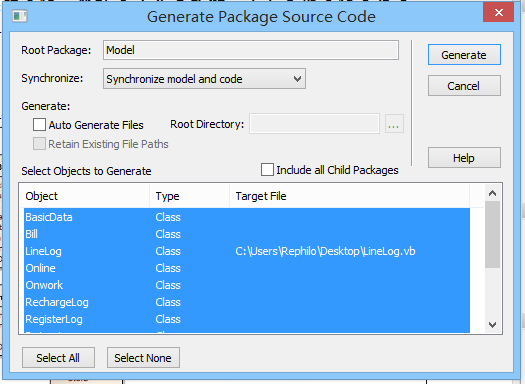

    导出类这个跟导出数据库代码一样,也是要先设置默认的语言,在设置数据库选项上边一个,我就不截图了,然后点击“项目”——“代码工程”——“按包生成原码”

    勾上下边Auto什么什么那个,之后选个路径就行了。这种生成的方法据说生成的好多类都不能直接用,还要改来改去的,还不如自己写来的快,所以我就不写那个一键生成所有的了,这个锅我不接- -。
最后就是传说中的生成文档了,用过的都说好,点击“项目”——“文档”——“RTF文档”,也可以直接F8,就出来了。

    在User后面的是当初文档的模板,多导出几个看看就知道哪种比较符合我们的要求了。
    EA的功能简直惊悚,看师哥还写了好多关于EA的设定,满足各种刁钻的用户需求,果然一个好的软件就应该让懒用户点一下就出来,勤快的用户勾几个选项就是极限了,用户有想法,我们就实现它,繁琐的东西让计算机来,人负责设计就够了。
以上
