(一) 操作练习

对于8255A的3个并行端口，选用端口C的低4位和高4位分别接4*4键盘的行列信号线，选用端口A驱动数码管，数码管采用静态共阳极接法。实现当有一个按键按下时，LED和数码管均能显示其按键值。

IO3 EQU 0600H
CODE SEGMENT 'CODE'
ASSUME CS:CODE,DS:CODE
START: MOV AX,CODEMOV DS,AX
L: MOV AL,    10000001B     ；设置8255A工作方式0（二三为00表示工作方式0），端口A、B输出（所以第四位0代表A输出第六位0代表B输出），端口C高4位输出（第五位0代表C高位输出）、低4位输入（第八位1代表低位输入）MOV DX,IO3+6OUT DX,ALMOV DX,IO3+4MOV AL,00   ;高4位送0OUT DX,AL
NOKEY: IN AL,DXAND AL,0FHCMP AL,0FHJZ NOKEYCALL DELAY10IN AL,DXMOV BL,0MOV CX,4LP1: SHR AL,1 JNC LP2INC BLLOOP LP1LP2: MOV AL,    10001000B            ；设置8255A工作方式0（二三为00表示工作方式0），端口A、B输出（所以第四位0代表A输出第六位0代表B输出），端口C高4位输入（第五位1代表C高位输入）、低4位输出（第八位0代表低位输出）MOV DX,IO3+6OUT DX,ALMOV DX,IO3+4MOV AL,00  ；低4位送0OUT DX,ALIN AL,DXAND AL,0F0HCMP AL,0F0HJZ LMOV BH,0MOV CX,4LP3: SHL AL,1JNC LP4INC BHLOOP LP3LP4: MOV AX,4MUL BHADD AL,BLMOV DX,IO3+2OUT DX,ALMOV BX,OFFSET SEGDATAXLATMOV DX,IO3OUT DX,ALMOV CX,0J1: LOOP J1JMP LRET
DELAY10 PROC
MOV CX,882
LOOP $
RET
DELAY10 ENDP
SEGDATA DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H,88H,83H,0C6H,
0A1H,86H,8EH,0BFH
CODE ENDS
END START

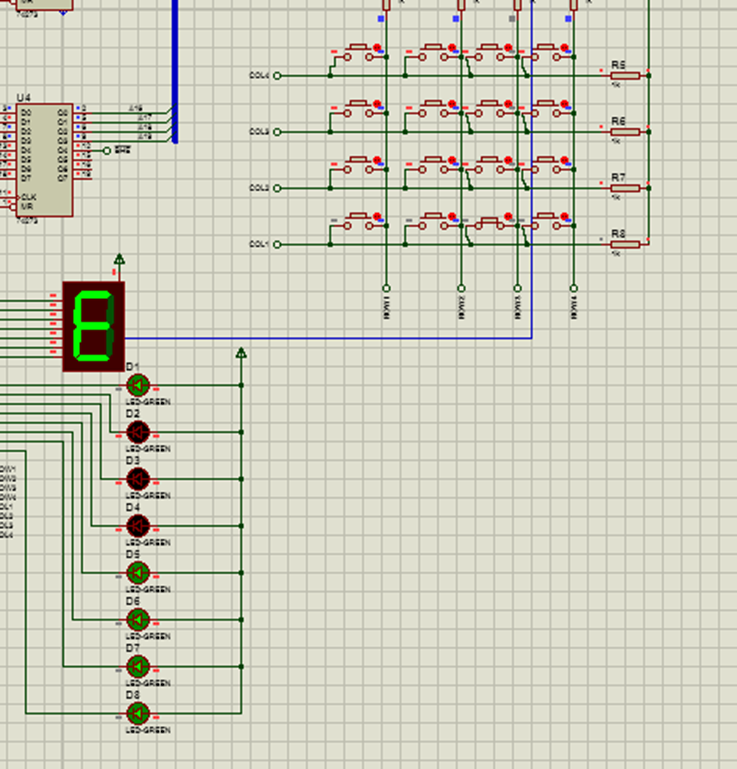

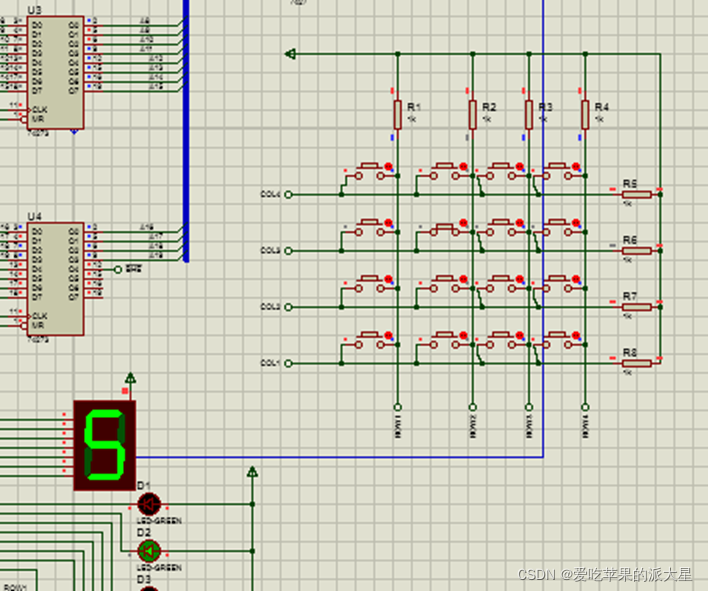

仿真结果(截图放在下面):

1. 请回答：下面这段代码实现了什么功能？

NOKEY: IN AL,DXAND AL,0FHCMP AL,0FHJZ NOKEYCALL DELAY10IN AL,DXMOV BL,0
MOV CX,4
LP1:  SHR AL,1
JNC LP2
INC BL
LOOP LP1

确定按键列是否输入并判断输入键位置得出代表的数据

2. 请回答：下面这段代码实现了什么功能？

IN AL,DXAND AL,0F0HCMP AL,0F0HJZ LMOV BH,0MOV CX,4LP3: SHL AL,1JNC LP4
INC BH
LOOP LP3

确定按键行是否输入并判断输入键位置得出代表的数据

3. 请回答：MUL和XLAT是什么指令，它们分别实现了什么功能？
   MUL是乘法指令，实现操作数与AL相乘；
   XLAT是查表指令，把待查表格的一个字节内容送到AL中。

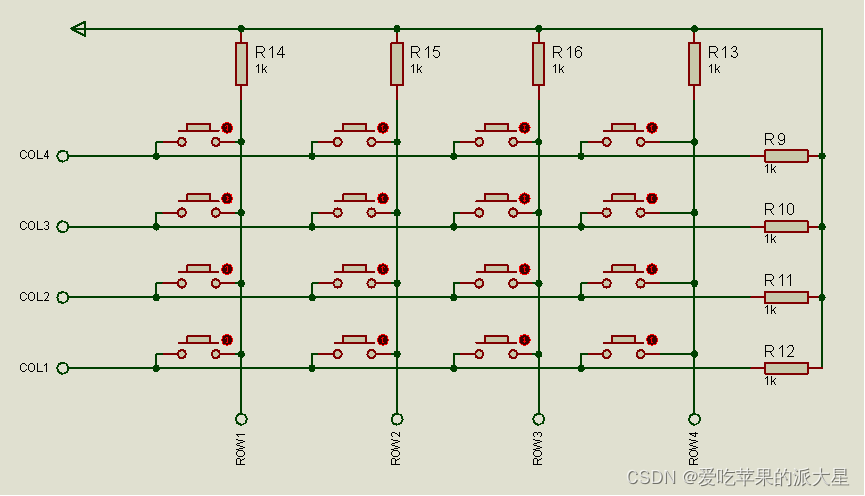

4. 标出下面按键的行号和列号。（提示：COL4是第几行，ROW1是第几列）

COL4：第0行 ROW1:第0列
COL3：第1行 ROW2:第1列
COL2：第2行 ROW3:第2列
COL1：第3行 ROW4:第3列
