UG模具设计:汽车模具高低落差位的分模解决方法

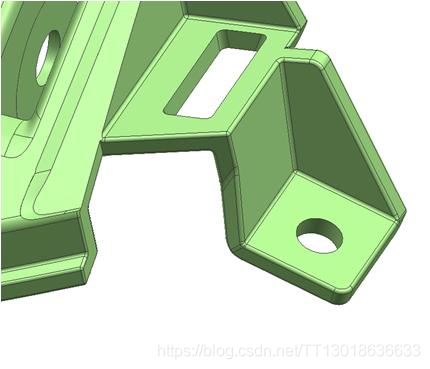

分模在模具设计当中占的比分很重,模分不开,整套模具就无法设计。分模最常用两种方法是面分模和实体分模,用哪一种方法由产品来决定,如下图产品,高低落差很大,拉面的话不好衔接,最好的方法就是用实体分模。下面我来分享一下实体分模的方法。

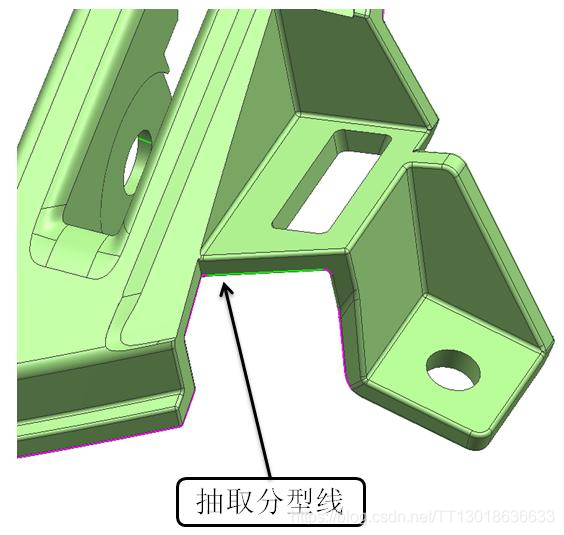

1、先将产品摆正,然后用“抽取曲线”命令将分型线抽取出来,注意抽取方向的矢量。
2、用拉伸命令拉伸出两个辅助面&#x
