使用环境:
win7 64位系统
configure virtual serial port driver6.9 虚拟com端口工具
项目开发使用到了modbus协议,由于刚接触这个协议,在使用第三方工具进行调试的时候使用到了modbus poll和modbus slave工具,以下是简单的使用记录,希望以后对别人有帮助。modbus poll和modbus slave是一款实用的modbus开发和调试工具,可以非常方便的进行modbus调试,是非常有用的Modbus主机/从机模拟程序。我使用前安装了cvspd6.9虚拟com端口,因为有的电脑没有com端口工具或需要两台电脑联机调试。有了这个工具后就可以在一个电脑上虚拟出两个com端口,在一台电脑上进行调试。

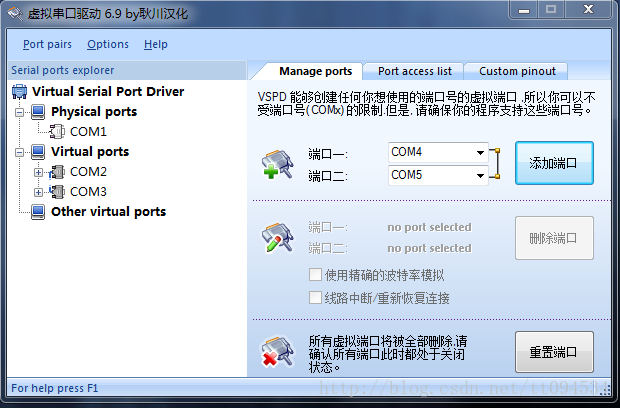

下面是cvps6.9工具虚拟界面:
一次可以添加两个端口,我添加了com2和com3两个端口。

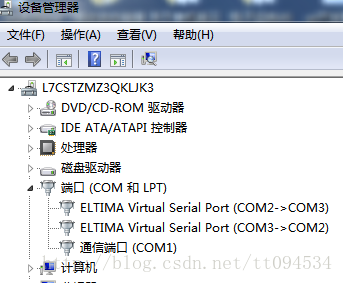

在电脑设备管理器中查看是否新加了两个端口:

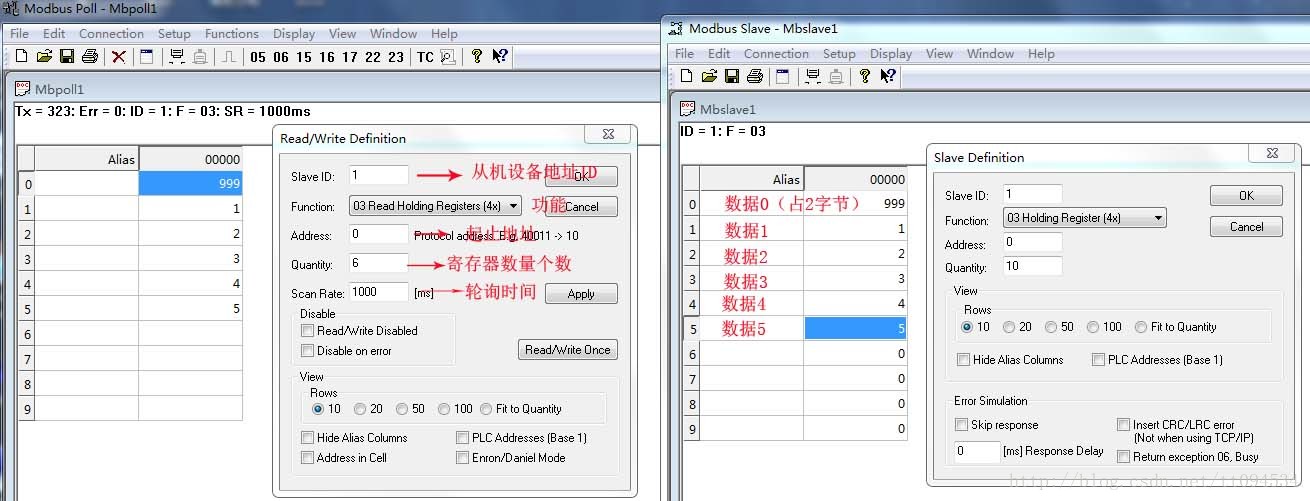

1、接下来打开已经安装的modbus poll和modbus slave软件,分别按“F8”配置主从端的相关配置,如图:
以上配置的是10个计数器从机设备ID为1但只读取前6个计数器的数据,可根据自己的情况设置。
2、接下来按分别按“F3”进行连接,注意修改连接界面的端口,主从机分别选择我们虚拟出来的com2和com3端口,因为我只用到了RTU模式,所以其他选项如波特率9600,比特位8,校验位1,无等价位等可以保持不变,然后点击确定进行连接,未连接成功窗口第二行会给出提示信息。
通讯开始,主机端显示:TX=232,Err=0,ID=1,F=03,SR=1000ms。意思是,发送232次命令,错误次数,从机ID,功能号,轮询间隔。
使用工具栏的”Communication Traffic”按钮,可以显示出当前发送命令和接受的数据。
