lvs+keepAlived 高效率负载均衡

2024-04-23 03:18
文章标签 负载 均衡 keepalived lvs 高效率

本文主要是介绍lvs+keepAlived 高效率负载均衡，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

一、 简介

1. 负载均衡的类型

  • 负载均衡可以采用硬件设备（例如常常听见的 F5），也可以采用软件负载
  • 商用硬件负载设备成本通常较高（一台几十万甚至上百万），所以一般 情况下会采用软件负载
  • 软件负载解决的两个核心问题是：选谁、转发，其中最著名的是 lvs

2. lvs 是什么？

  • 英文全称是 Linux Virtual Server，即 Linux 虚拟服务器
  • 由 章 文 嵩 博 士 发 起 的 自 由 软 件 项 目 ， 它 的 官 方 站 点 是 www.linuxvirtualserver.org
  • Linux2.4 内核以后，LVS 已经是 Linux 标准内核的一部分
  • 可以将请求分发给后端真实服务器处理
  • 有许多比较著名网站和组织都在使用 LVS 架设的集群系统，例如：Linux 的门户网站（www.linux.com）、向 RealPlayer 提供音频视频服务而闻 名的 Real 公司（www.real.com ）、全球最大的开源网站 （sourceforge.net）等
  • 提供了多种调度算法
  1. 轮询调度（Round-Robin Scheduling）
  2. 加权轮询调度（Weighted Round-Robin Scheduling）
  3. 最小连接调度（Least-Connection Scheduling）
  4. 加权最小连接调度（Weighted Least-Connection Scheduling）
  5. 基于局部性的最少链接（Locality-Based Least Connections  Scheduling）
  6. 带 复 制 的 基 于 局 部 性 最 少 链 接 （ Locality-Based Least  Connections with Replication Scheduling）
  7. 目标地址散列调度（Destination Hashing Scheduling）
  8. 源地址散列调度（Source Hashing Scheduling）
  9. 最短预期延时调度（Shortest Expected Delay Scheduling）
  10. 不 排 队 调 度 （ Never Queue Scheduling ）对应: rr|wrr|lc|wlc|lblc|lblcr|dh|sh|sed|nq
  • 有三种转发规则
  1. NAT：简单理解，就是数据进出都通过 LVS，性能不是很好。
  2. TUNL：简单理解：隧道
  3. DR:最高效的负载均衡规则

3. lvs 的体系结构

  • 最前端的负载均衡层，用 Load Balancer 表示
  • 中间的服务器集群层，用 Server Array 表示
  • 最底端的数据共享存储层，用 Shared Storage 表示
  • 在用户看来，所有的内部应用都是透明的，用户只是在使用一个虚拟服 务器提供的高性能服务

4. keepAlived 是什么？

  • 因为所有的请求都要经过负载均衡，所以负载均衡必然是非常重要，不 能挂掉，说白了就是要 keep the lvs alived。
  • 提供的功能就是可以配置 2 台 LVS，一台主机，一台备机。并且检测任 何一个节点是否还活着。

5. lvs 的优点？

  • 抗负载能力强，因为 lvs 工作方式的逻辑是非常之简单，而且工作在网络 4 层仅做请求分发之用，没有流量，所以在效率上基本不需要太过考虑。
  • 有完整的双机热备方案，当节点出现故障时，lvs 会自动判别，所以系统整体是非常稳定的。
  • 基本上能支持所有应用，因为 lvs 工作在 4 层，所以它可以对几乎所有应用做负载均衡，包括 http、数据库、聊天室等等。

6. lvs 负载均衡机制

  • lvs 是四层负载均衡，也就是说建立在 OSI 模型的第四层——传输层之 上
  • 传输层上有 TCP/UDP，lvs 支持 TCP/UDP 的负载均衡
  • 因为 LVS 是四层负载均衡，因此它相对于其它高层负载均衡的解决办法， 比如 DNS 域名轮流解析、应用层负载的调度、客户端的调度等，它的效 率是非常高的
  • lvs 的转发可以通过修改 IP 地址实现（NAT 模式）
  • lvs 的转发还可以通过修改直接路由实现（DR 模式）

7. lvs 与 nginx 对比？

  • 负载度    lvs 优于 nginx
  • 稳定度    lvs 优于 nginx
  • 服务器性能要求 lvs 优于 nginx
  • 网络层数的效率 lvs 优于 nginx  网络七层：应用层、会话层、表示层、传输层、网络层、链路层、 物理层
  • 功能多少   nginx 优于 lvs

8. lvs+keepAlived 的应用场景？

  • 大型网站负载均衡

二.lvs搭建

1.规划

2台webserver

1台主lvs

1台备lvs

2.两台webServer的配置

（1）在线安装httpd，第一台和第二台都执行

（2）设置开机自启动

（3）开启http服务器

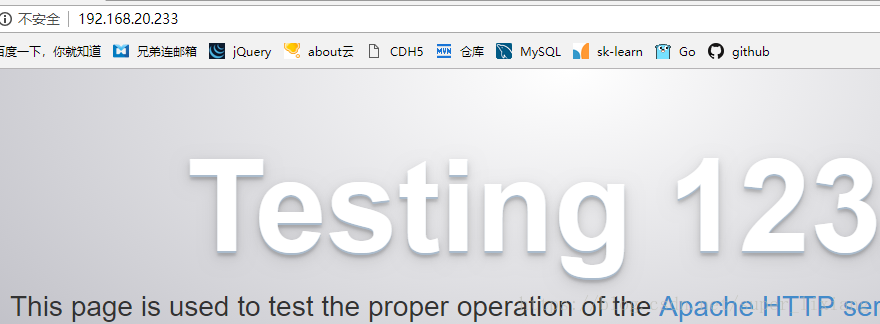

（4）通过浏览器访问http服务器，默认端口是80

（5）创建html文件，写入内容，区分两个节点



（6）创建文件并写入如下内容

#!/bin/bash
#description : start realserver
SNS_VIP=192.168.20.50 #定义了一个VIP变量，必须跟真是服务在一个网段
/etc/rc.d/init.d/functions
case "$1" in
start)
echo " start LVS of REALServer"
/sbin/ifconfig lo:0 $SNS_VIP broadcast $SNS_VIP netmask 255.255.255.255 up  #增加一个本地路由 lo:0
echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore
echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce
echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore
echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce
;;
stop)
/sbin/ifconfig lo:0 down
echo "close LVS Directorserver"
echo "0" >/proc/sys/net/ipv4/conf/lo/arp_ignore
echo "0" >/proc/sys/net/ipv4/conf/lo/arp_announce
echo "0" >/proc/sys/net/ipv4/conf/all/arp_ignore
echo "0" >/proc/sys/net/ipv4/conf/all/arp_announce
;;
*)
echo "Usage: $0 {start|stop}"
exit 1
esac

（7）给脚本赋权限

（8）启动脚本

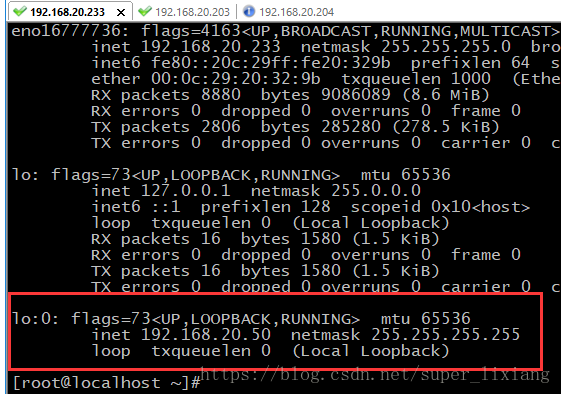

（9）用ifconfig查看效果

（10）第二台http也同样做上面步骤，增加路由，SNS_VIP要跟第一台一样



（11）查看系统内核版本，2.4以后就有lvs，不用安装

（12）lvs的机器安装keepalived，做心跳检查用的

（13）查看配置文件安装位置

（14）创建并覆盖上面的配置文件

（15）编辑刚创建的文件，加入以下内容

global_defs {
#   notification_email {
#   }
#   smtp_connect_timeout 30router_id LVS_DEVEL
}
vrrp_instance VI_1 {            state MASTER     #配置LVS是主机的状态        interface eno16777736     #配置LVS机器对外开放的IP       virtual_router_id 51        priority 100                  advert_int 1           authentication {        auth_type PASSauth_pass 1111}virtual_ipaddress {         192.168.20.50    #LVS的对内IP}
}
virtual_server 192.168.20.50 80 {delay_loop 6           lb_algo wrr            lb_kind DR         #使用LVSDR模式                 nat_mask 255.255.255.0   persistence_timeout 0    protocol TCP                          real_server 192.168.20.233 80 {    #真实服务的IP weight 1        #配置加权轮询的权重             TCP_CHECK {                     connect_timeout 10   nb_get_retry 3delay_before_retry 3connect_port 80}}real_server 192.168.20.203 80 {weight 2TCP_CHECK {connect_timeout 10nb_get_retry 3delay_before_retry 3connect_port 80}}
}

（16）开启LVS机器的keepalived

3.LVS测试

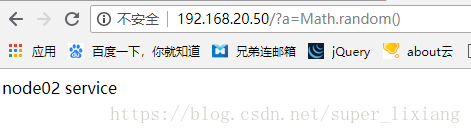

（1）转发，访问虚拟IP，真是服务器提供服务，为了解决浏览器缓存看不到效果的问题，访问的URL后加 a=Math.random() 随机数

（2）故障移除，停其中一个服务，认为down掉了



（3）故障恢复自动添加

4.LVS备机搭建

（1）步骤同主机搭建，一直到配置文件，如下

global_defs {

#   notification_email {

#   }

#   smtp_connect_timeout 30

        router_id LVS_DEVEL

}

vrrp_instance VI_1 {

        state BACKUP     #配置LVS是主机的状态

        interface eno16777736     #配置LVS机器对外开放的IP

        virtual_router_id 51

        priority 100

        advert_int 1

        authentication {

                auth_type PASS

                auth_pass 1111

        }

        virtual_ipaddress {

                192.168.20.50    #LVS的对内IP

        }

}

virtual_server 192.168.20.50 80 {

        delay_loop 6

        lb_algo wrr

        lb_kind DR         #使用LVSDR模式

        nat_mask 255.255.255.0

        persistence_timeout 0

        protocol TCP

        real_server 192.168.20.233 80 {    #真实服务的IP

                weight 1        #配置加权轮询的权重

                TCP_CHECK {

                        connect_timeout 10

                        nb_get_retry 3

                        delay_before_retry 3

                        connect_port 80

                }

        }

        real_server 192.168.20.203 80 {

                weight 2

                TCP_CHECK {

                        connect_timeout 10

                        nb_get_retry 3

                        delay_before_retry 3

                        connect_port 80

                }

        }

}

5.LVS主备测试

（1）主LVS模拟挂掉

（2）测试后，证明主备自动切换，LVS高可用

（3）主LVS启动，自动上位

这篇关于lvs+keepAlived 高效率负载均衡的文章就介绍到这儿，希望我们推荐的文章对编程师们有所帮助！
