学好机械制图,这2个核心要点是关键

2024-04-22 21:48

本文主要是介绍学好机械制图,这2个核心要点是关键,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

学好机械制图,这2个核心要点是关键!

机械制图属于大学机械、工程类必学内容,而且学习周期还不短,普通大专类院校开设了一年的课程。机械制图是不是真的这么难学呢?其实非常容易。机械制图的核心关键就是看图,也就是俗称的“三视图”。只要搞懂了三视图也就基本拿下了机械制图内容。

在这里插入图片描述

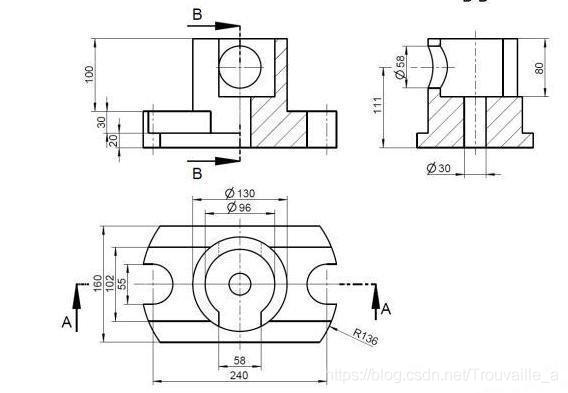

三视图

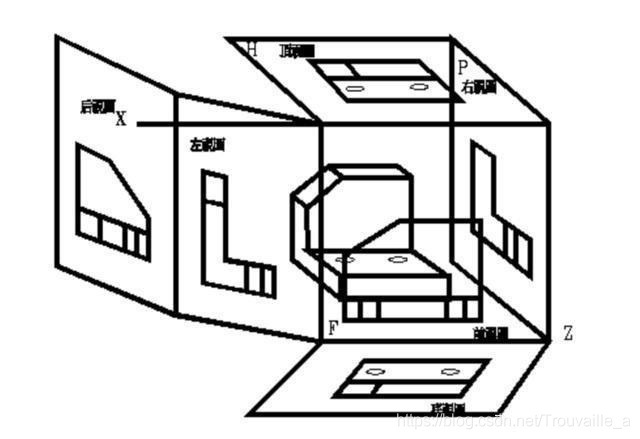

机械制图本身是包含六个视图,既讲零件想象在一个六方体的透明盒子中,将产品从盒子的六个方向正像投影所得到的图形。根据六个不同方向将视图分为:主视图(前视图)、后视图、左视图、右视图、俯视图、仰视图。

但根据机械制图原理,看不见的轮廓用虚线表示,看得见的轮廓用实线表示则可以推断上述视图为两两对应,可以将其中一个删除。因此,六视图就变成了“三视图”,分别保留:主视图、左视图、俯视图,其余视图省略。

在这里插入图片描述

在三视图当中,其两两都对应着一种投影规律,掌握这种规律就能保住绘制的三视图不会出现错误。牢记:

主、俯视图:长对正

主、左视图:高平齐

俯、左视图:宽相等

在这里插入图片描述

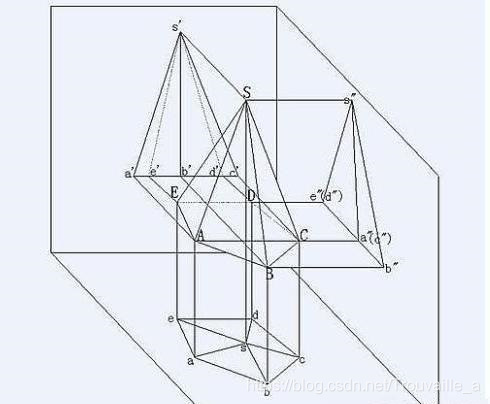

除了视图特性以外,投影也是一个重点,属于概念性的内容,需要多思考、练习。这直接决定了是否能将产品还原与视图表达。

首先记住投影规律:

当产品各面与投影面垂直:收缩性

当产品各面与投影面平行:实形性

当产品各面与投影面倾斜:类似性

在这里插入图片描述

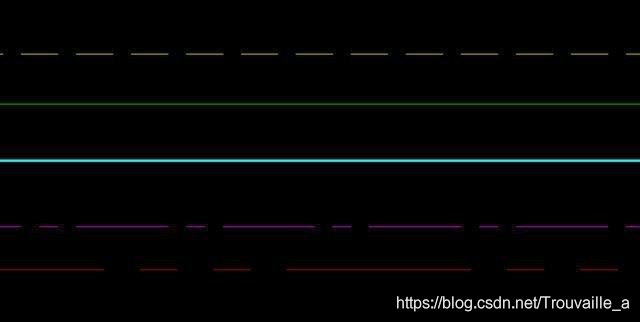

线型表达

机械制图中常见的线型种类有5种,分别是:虚线、细实线、粗实线、点划线、双点划线。每种线型所表达的意思是不同的。

虚线:不可见轮廓线

细实线:尺寸线、尺寸界线、刨面线

粗实线:可见轮廓线

点划线:中心线、对称线

双点划线:假象线

在这里插入图片描述

这篇关于学好机械制图,这2个核心要点是关键的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
