Revision History



Draft Date	Revision No.	Description
2018/12/10	V1.2	1.TL437x-EasyEVM开发板底板更新为A3版本。
2018/03/24	V1.1	1.排版修改。
2015/01/15	V1.0	1.初始版本。





目 录

1 处理器 4

2 FLASH 4

3 RAM 5

4 电源接口和拨码开关 5

5 JTAG仿真器接口 6

6 ADC接口 7

7 LCD触摸屏接口 8

8 LED指示灯 8

9 按键 10

10 串口 11

11 BOOT SET启动选择开关 13

12 SDIO/Micro SD接口 14

13 拓展IO信号 15

14 底板B2B连接器 17

15 RTC座 20

16 CAMERA接口 20

17 USB DRD接口 21

18 RGMII千兆以太网口 22

更多帮助 24



前    言

TL437x-EasyEVM是广州创龙基于SOM-TL437x核心板研发的一款TI ARM Cortex-A9开发板，采用核心板+底板方式，尺寸为175mm*110mm，核心板采用4*60pin B2B工业级连接器，稳定、可靠、便捷，可以帮助客户快速评估核心板性能。

SOM-TL437x核心板采用高密度沉金无铅工艺8层板设计，尺寸为58mm*35mm，采用美国德州仪器最新Cortex-A9 CPU AM437x，高性能与低功耗有机结合。采用耐高温、体积小、精度高的B2B连接器，引出了核心板的全部接口资源，帮助开发者快速进行二次开发。

TL437x-EasyEVM开发板底板采用两层无铅沉金电路板设计，为了方便用户学习开发参考使用，上面引出了各种常见的接口。

1.
   处理器

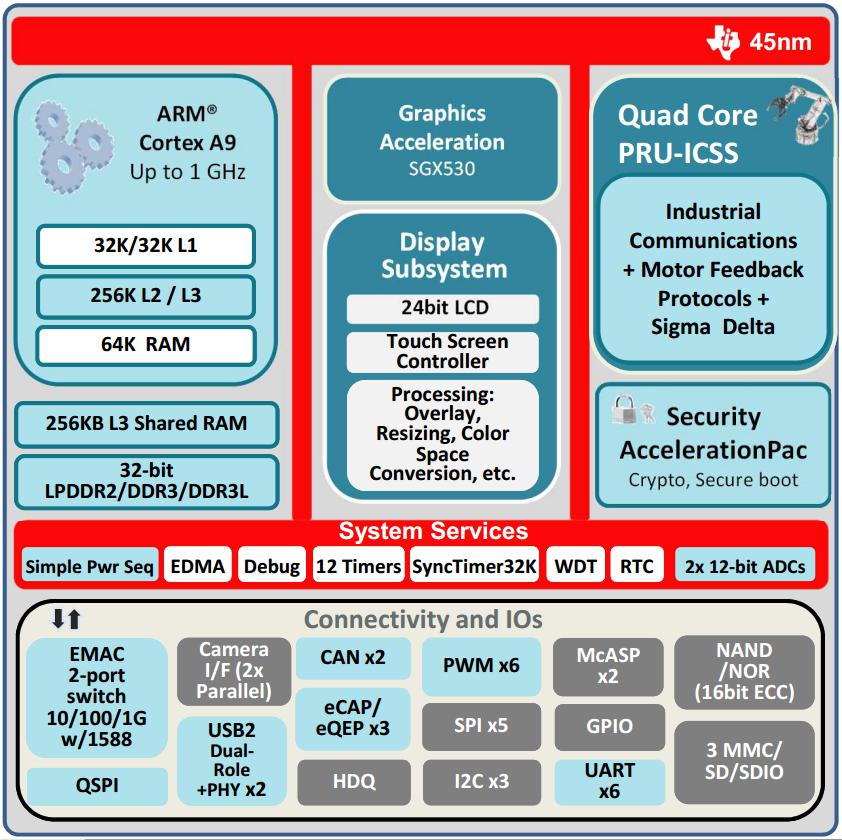

TI AM437x是一款高性能嵌入式32位工业级Cortex-A9处理器。拥有多种工业接口资源，以下是AM437x CPU资源框图：





图 1



1. FLASH

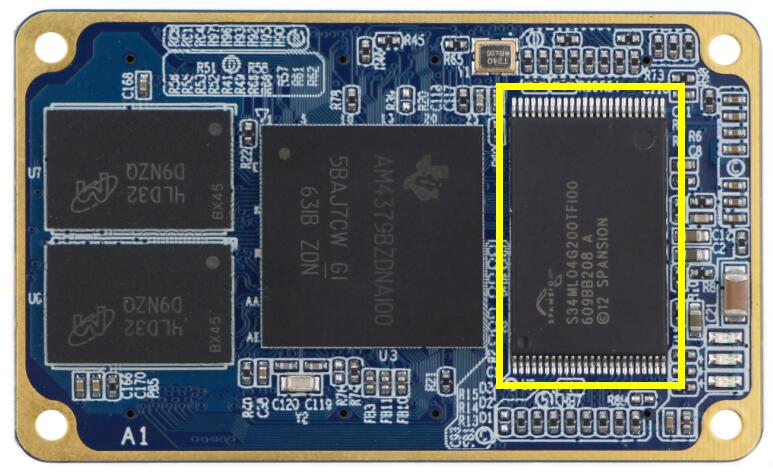

核心板上采用NAND FLASH，硬件如下图：



图 2



1. RAM

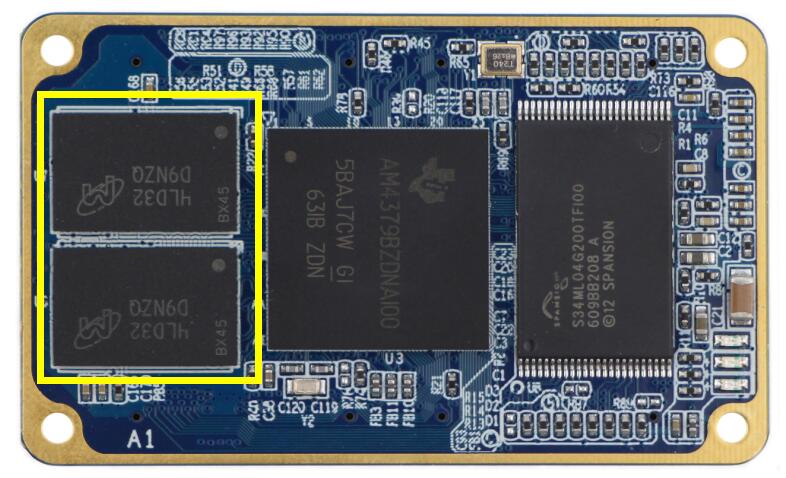

RAM采用DDR3L，硬件如下图：



图 3



1. 电源接口和拨码开关

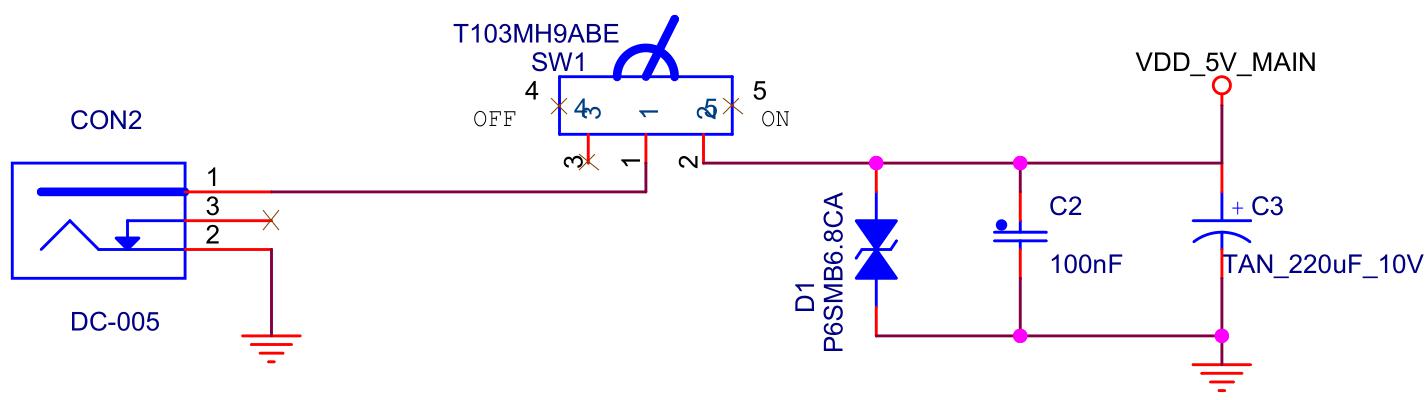

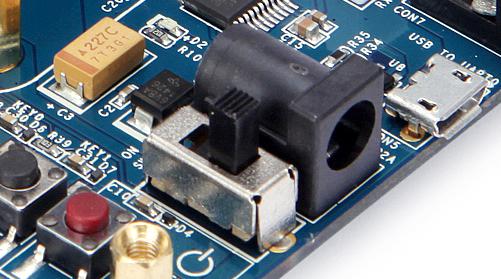

采用5V@2A直流电源供电，CON2为电源接口，SW1为电源拨码开关，原理图如下图所示：





图4





图 5



1. JTAG仿真器接口

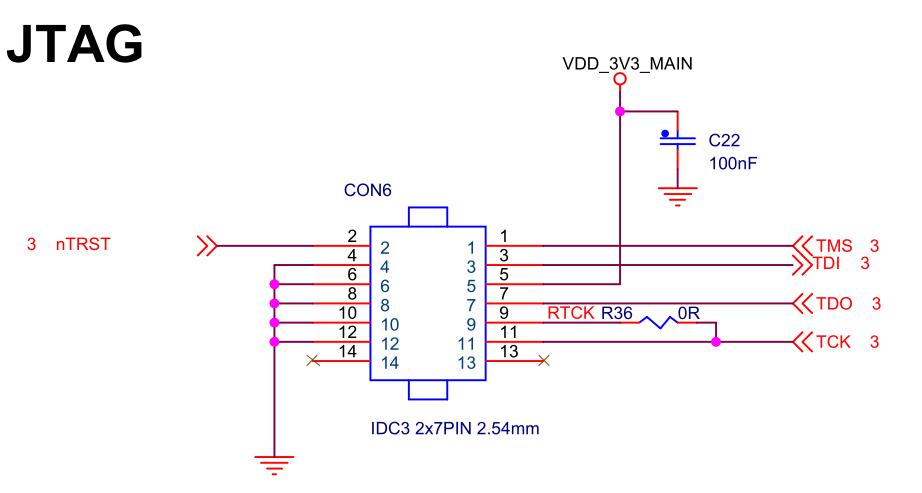

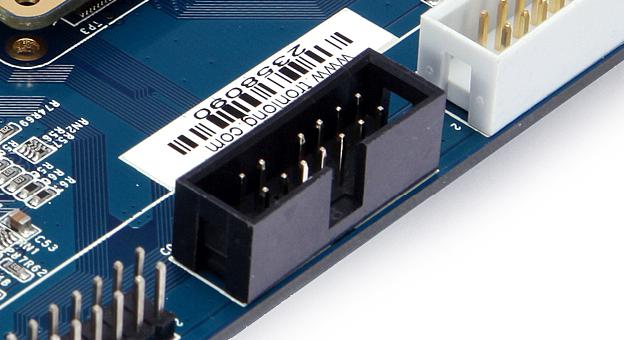

可以通过TI Rev B JTAG接口（CON6）烧写Bootloader和进行软件调试。各引脚定义如下图：





图 6





图 7
