ADS1115模块--文尾附STM32工程
- 前言
- 简介
- 工作流程
- 寄存器讲解
- 源码
- 源码讲解
- 资源链接
前言
最近做项目用到了ADS1115,一款常用的16位ADC,下面说说本人的理解
简介

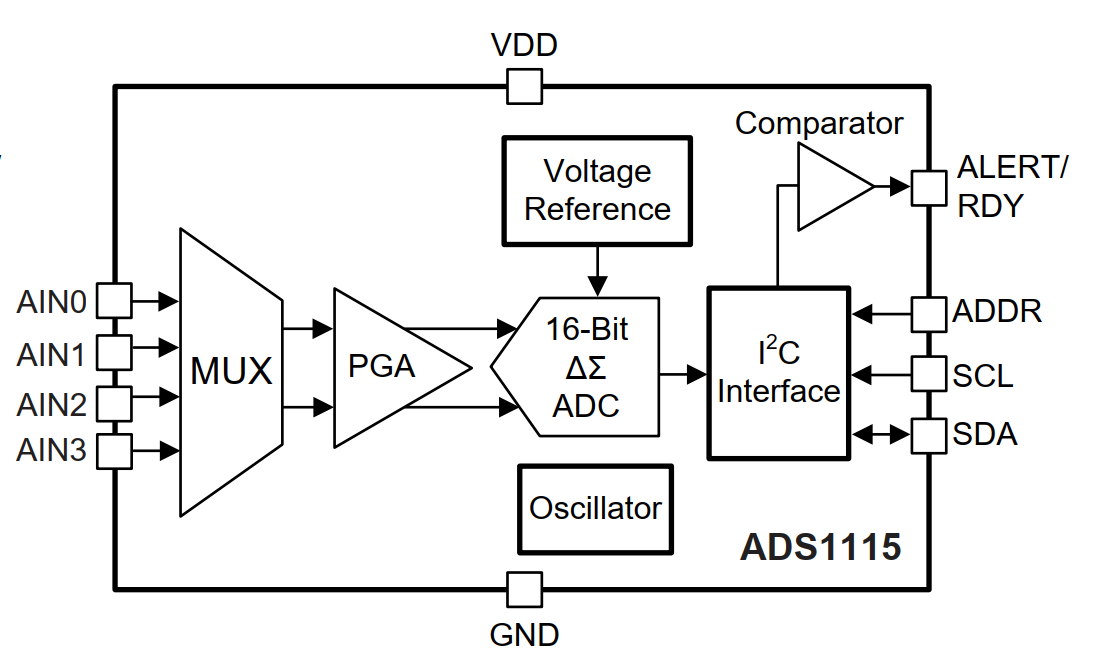

对于用户来说我们能从上面这张框图GET到以下几点:
-
adc类型为16位∑-Δ型,意味着精度还是比较高了
-
MUX为输入多路复用器,作用可以理解为对输入方式进行选择,比如是用差分还是单端输入
-
PGA为可编程增益放大器,根据需要负责把模拟量进行放大
-
此款adc采用了IIC通信,与IIC相关的引脚为SCL,SDA,ADDR,其中ADDR为从机地址选择引脚

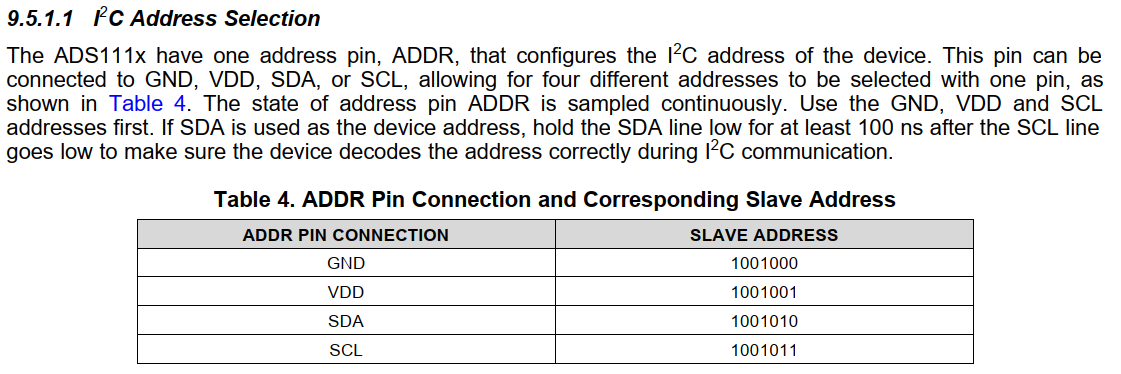

本文ADDR直接接地,所以从机地址为0x90 -
Comparator为可编程比较器,作用是在配置好相应的寄存机阈值后进行报警输出(本文未涉及)
工作流程

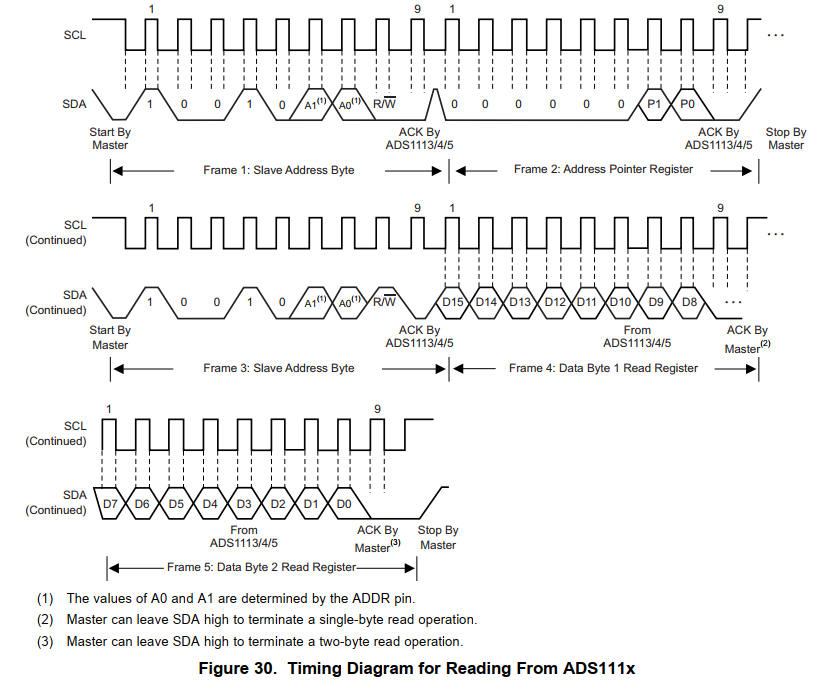

上图是ADS1115读的时序逻辑:主机发送开始信号->主机发送从机地址->等待从机应答->主机发送需要操作的寄存器(这里是 Conversion register 里面装着转换好的数字量)->等待从机应答->主机发送停止信号->主机发送开始信号->主机发送从机地址->等待从机应答->主机读取高八位数字量->等待从机应答->主机读取低八位数字量->等待从机应答->主机发送停止信号

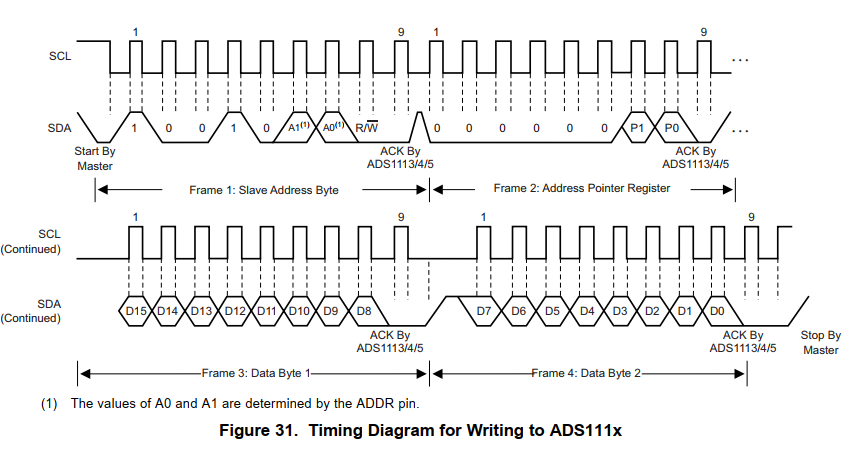

上图是ADS1115写的时序逻辑:主机发送开始信号->主机发送从机地址->等待从机应答->主机发送需要操作的寄存器(这里是 Config register 配置ADS1115的一些参数,后面会分析)->等待从机应答->主机发送配置数据的高八位->等待从机应答->主机发送配置数据的低八位->等待从机应答->主机发送停止信号
寄存器讲解

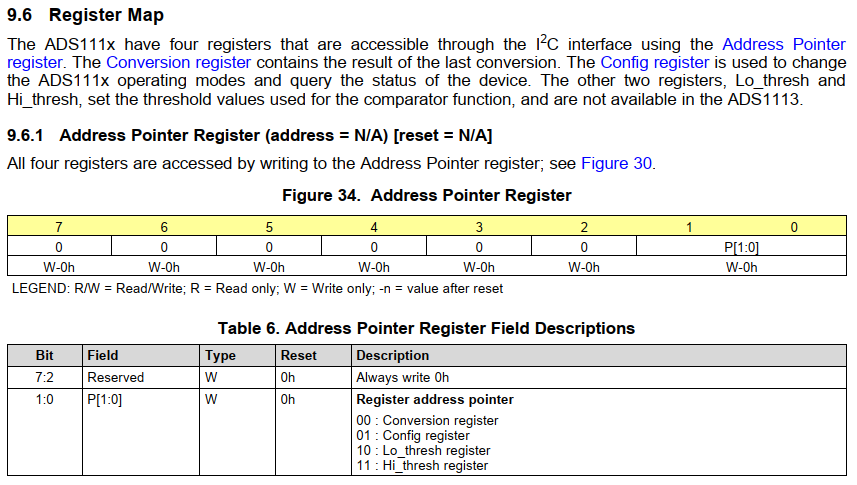

ADS1115有4个寄存器,分别是前面提到的Conversion register(16位)、Config register(16位)与两个设置阈值的寄存器(使能比较模式时用)
宏定义四个寄存器的地址
#define REG_Conversion 0x00
#define REG_config 0x01
#define REG_L_thresh 0x02
#define REG_H_thresh 0x03
下面详细说说Config register
/*****************Config Register**********/
#define OS 1 //Operational status or single-shot conversion start
#define MUX 0x04 //[2:0]Input multiplexer configuration
#define PGA 0x01 //Programmable gain amplifier configuration
#define MODE 0x00 //Device operating mode#define DR 0x04//Data rate
#define COMP_MODE 0 // Comparator mode
#define COMP_POL 0 //Comparator polarity
#define COMP_LAT 0 //Latching comparator
#define COMP_QUE 0x3 //Comparator queue and disable#define config_MSB (OS << 7)|(MUX << 4)|(PGA << 1)|(MODE)//0xC2
#define config_LSB (DR << 5)|(COMP_MODE << 4)|(COMP_POL << 3)|(COMP_LAT << 2)|(COMP_QUE)//

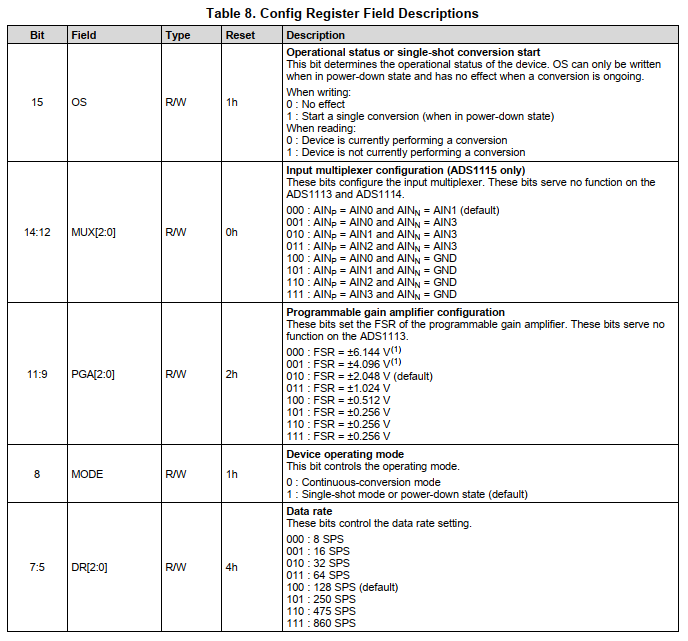

第15位:OS读操作可以知道当前设备的工作状态,写操作可以设置单次转换(必须为断电模式下,当对OS写1时,设备会进入上电模式并完成一次数据转换,然后会自动将OS置0)下面是数据手册的解释
第14-12位:MUX2为输入多路复用器,对输入模式进行选择,如上图有八种输入模式,分别是四种差分与四种单端输入,本文配置为A0单端输入(0x04)
第11-9位:PGA为可编程增益放大器,设置FSR(满刻度的范围),本文配置为-4.096V-4.096V(0x01)后面电压计算公式与这个有关
第8位:MODE选择持续转换模式与单拍模式(单排模式需要OS位触发),本文配置为连续转换模式(0x00)
第7-5位:DR配置data rate数据传输速率,本文配置为128SPS(0x04)

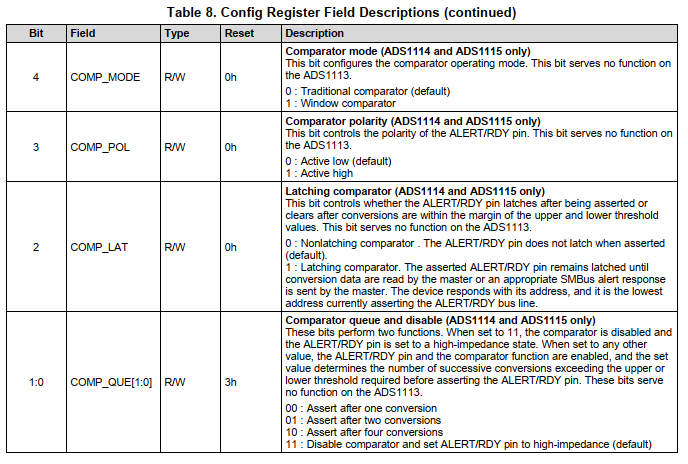

第4-2位:对比较器的配置(由于本文未涉及,在这就不多说了)
第1-0位:本位配置为关闭比较器并将ALERT/RDY引脚设置为高阻抗模式(0x3)
源码
//ads1115.h
#ifndef ADS1115_H
#define ADS1115_H
#include "i2c.h"
/*******************************************************************************
ADDR--GND
SLAVE ADDRESS 0X90
*******************************************************************************/ /*****************Pointer Register*************/
#define REG_Conversion 0x00
#define REG_config 0x01
#define REG_L_thresh 0x02
#define REG_H_thresh 0x03/*****************Conversion Register**********/
//存放着16位结果/*****************Config Register**********/
#define OS 1 //Operational status or single-shot conversion start
#define MUX 0x04 //[2:0]Input multiplexer configuration
#define PGA 0x01 //Programmable gain amplifier configuration
#define MODE 0x00 //Device operating mode#define DR 0x04//Data rate
#define COMP_MODE 0 // Comparator mode
#define COMP_POL 0 //Comparator polarity
#define COMP_LAT 0 //Latching comparator
#define COMP_QUE 0x3 //Comparator queue and disable#define config_MSB (OS << 7)|(MUX << 4)|(PGA << 1)|(MODE)//0xC2
#define config_LSB (DR << 5)|(COMP_MODE << 4)|(COMP_POL << 3)|(COMP_LAT << 2)|(COMP_QUE)//0x83/*****************Lo_thresh Register**********/
#define Lo_thresh 0x8000 // Low threshold value
#define Hi_thresh 0x7FFF // High threshold valuevoid ADS1115_Write(u8 Reg , u8 reg_MSB , u8 reg_LSB);
float ADS1115_ReadAD(void);
void ADS115_config(void);
#endif//ads1115.c
#include "ads1115.h"
#include "SysTick.h"void ADS1115_Write(u8 Reg , u8 reg_MSB , u8 reg_LSB)
{ I2C_Start();I2C_SendByte(0x90+0);//0x90地址+0写位while(I2C_WaitAck());I2C_SendByte(Reg);while(I2C_WaitAck());I2C_SendByte(reg_MSB);while(I2C_WaitAck());I2C_SendByte(reg_LSB);while(I2C_WaitAck());I2C_Stop();
}
float ADS1115_ReadAD()
{float ret;uint16_t data;I2C_Start();I2C_SendByte(0x90+0);//0x90地址+0写位while(I2C_WaitAck());I2C_SendByte(REG_Conversion);while(I2C_WaitAck());I2C_Stop();delay_us(5);I2C_Start();I2C_SendByte(0x90+1);//0x90地址+1读位while(I2C_WaitAck());data = I2C_ReadByte(1);data = (data << 8)&0xff00;//前8位data+= I2C_ReadByte(1);//后8位I2C_Stop();//数值计算取决于PGA配置if(data>0x8000)ret=((float)(0xffff-data)/32768.0)*4.096;elseret=((float)data/32768.0)*4.096;return ret;}void ADS115_config()
{ADS1115_Write(REG_config, config_MSB ,config_LSB);
}
源码讲解
代码中主要有void ADS115_config()与float ADS1115_ReadAD()两个函数
其中ADS115_config()配置函数的功能是对Config register寄存器进行配置,写入的值为0xC2(config_MSB )0x83(config_LSB)
ADS1115_ReadAD()函数返回的值为转换好的电压值
这两个函数的逻辑完全是按照上方的工作流程来写
资源链接
链接:https://pan.baidu.com/s/1OzdbtXzelk2rutXFWvmooA
提取码:5iqt
