一. 请说明STM32的三种Boot模式的差异，并在之前第11-12周“C语言各种变量的存储地址”作业代码基础上，研究至少两种boot模式下，代码下载（烧录）运行后所在的地址位置，与理论对比验证。

二. 参考作业附件或者博客 “基于MDK创建纯汇编语言的STM32工程”( https://blog.csdn.net/u010632165/article/details/106481146 ），在Keil下完成一个汇编程序的编写，学习动态调试变量；并注意观察最终生成 hex文件的各段的大小，以及Hex文件前8个字节内容，解释其含义。

三. 在上面Keil 汇编基础上，选择完成下列练习中的任意1个：

1. 用汇编程序完成1~100 求和 （1+2+3+…+100）的程序，并将计算结果通过串口输出;

2. 用汇编程序完成一个输出“Hello world”到串口的程序；

3. 用汇编程序完成 每间隔1秒钟闪烁一次LED的程序。

一、STM32的三种Boot模式的差异

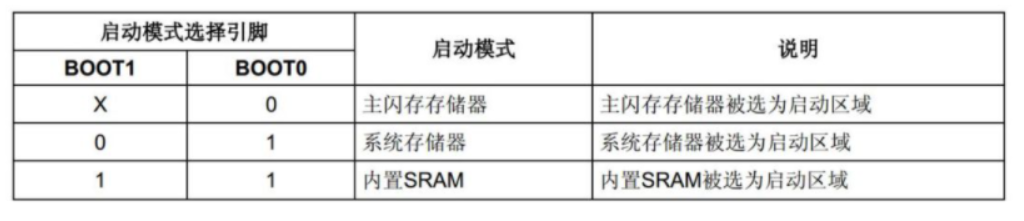

主闪存存储器

这种模式下，STM 32处于正常的读取芯片内部存储空间的程序即运行正常程序。

系统存储器

进入调试模式，可以通过烧录工具把修改好的代码所生成的HEX文件烧录到芯片里面，然后把boot0跳线跳回0，执行代码。

内置SRAM

要注意的是，一般不使用内置SRAM启动(BOOT1=1 BOOT0=1)，因为SRAM掉电后数据就丢失，多数情况SRAM只是在调试时使用，也可以做其他一些用途，如做故障的局部诊断，写一段小程序载到SRAM中诊断板的其他电路，或用方法读 写板的Flash或EEPROM等，可以通过种方法解除内部Flash的读写保护，当然解除读写保护的同时Flash的内容也被自动清除，以防恶意的软件拷贝。

二、基于MDK创建纯汇编语言的STM32工程

我使用的是野火指南者STM32F103开发板

1.建立工程

新建一个工程

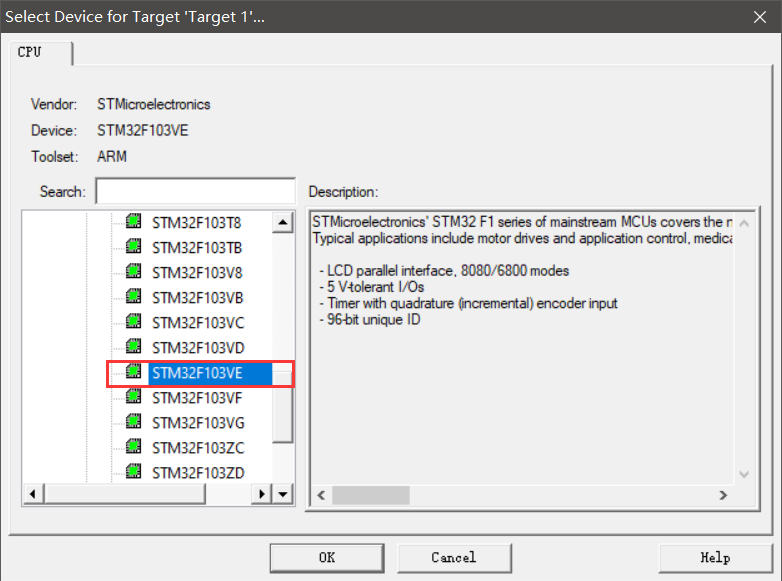

芯片类型选择"STM32F103VE"

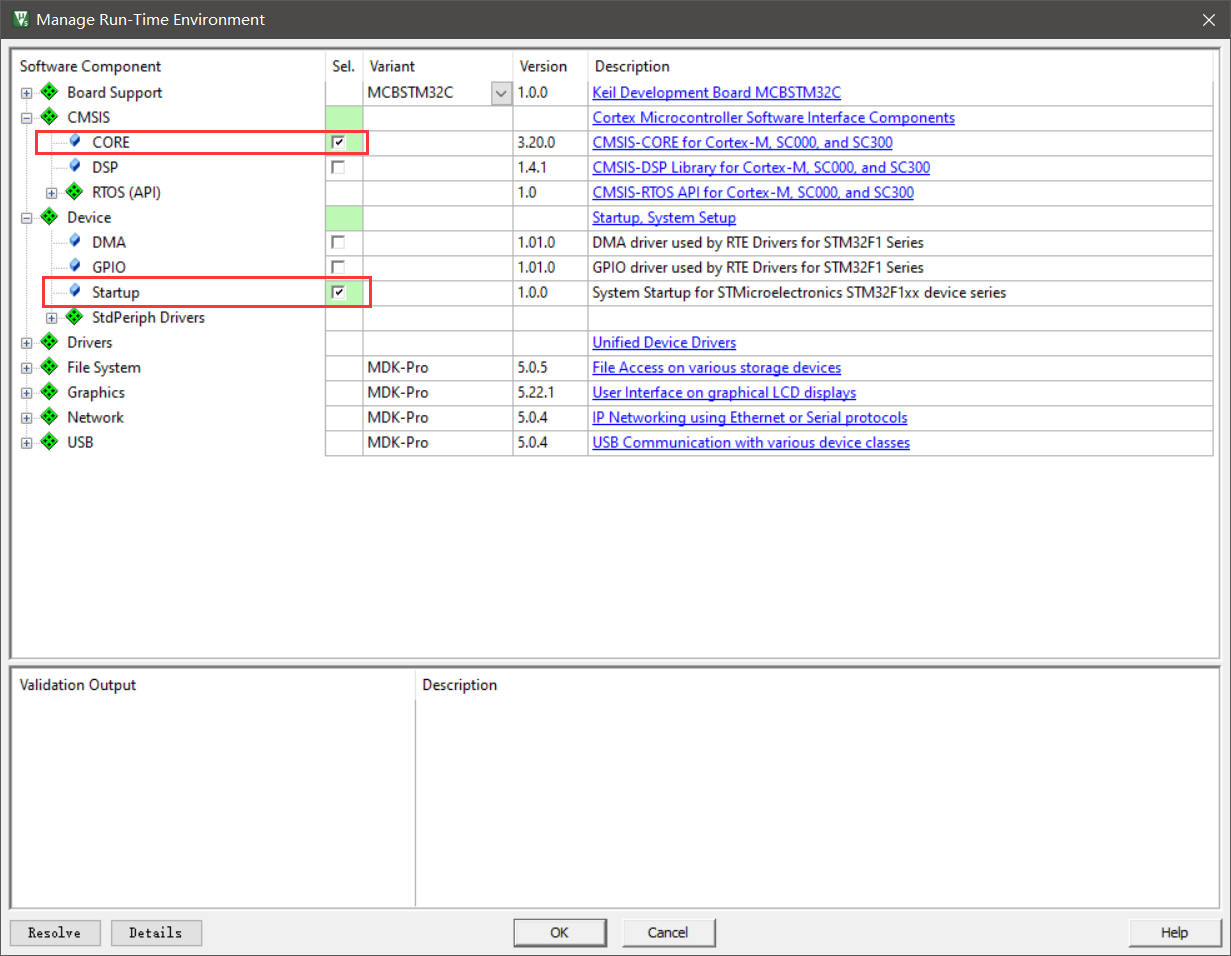

勾选“CORE”和“Startup”

在“Source Group1”中添加新文件

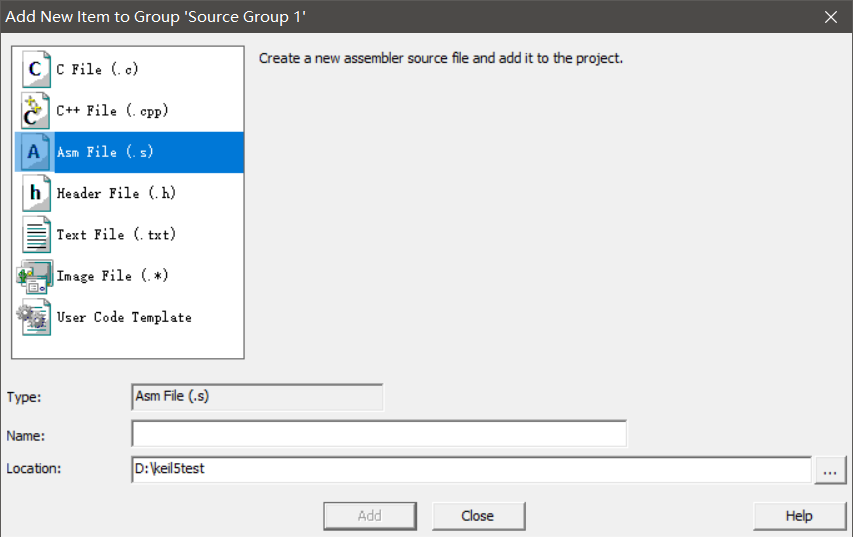

由于要求使用汇编语言，所以我们添加.s文件

2.输入代码

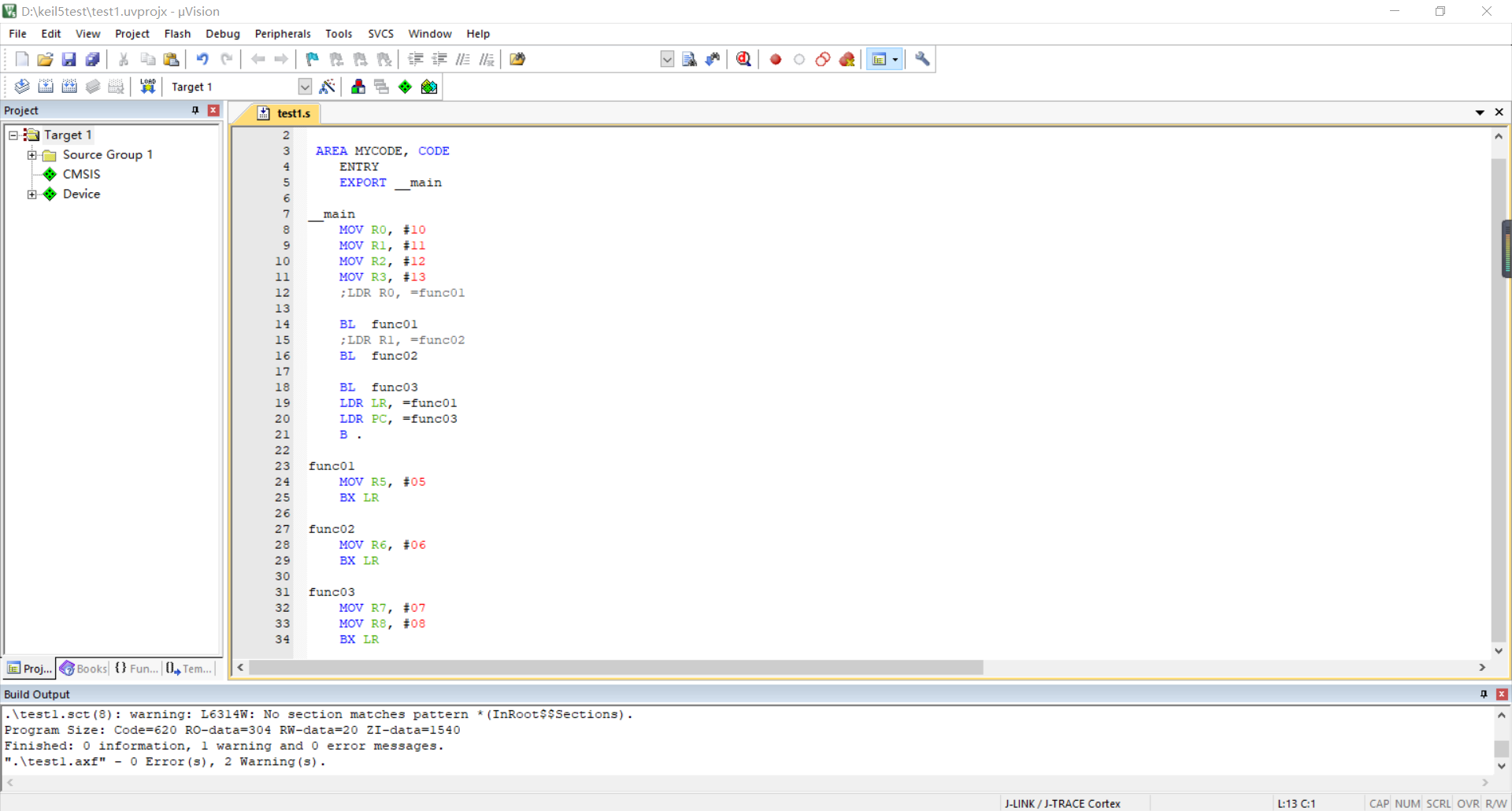

 AREA MYDATA, DATAAREA MYCODE, CODEENTRYEXPORT __main__mainMOV R0, #10MOV R1, #11MOV R2, #12MOV R3, #13;LDR R0, =func01BL	func01;LDR R1, =func02BL	func02BL 	func03LDR LR, =func01LDR PC, =func03B .func01MOV R5, #05BX LRfunc02MOV R6, #06BX LRfunc03MOV R7, #07MOV R8, #08	BX LR

3.硬件连接

我用的是J-link连接电脑

4.编译

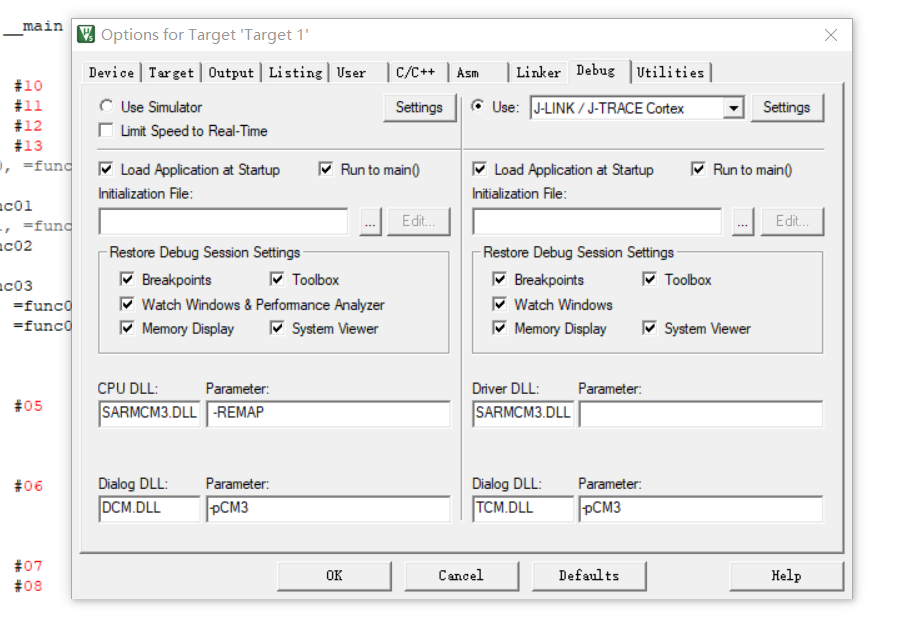

5.进入动态调试

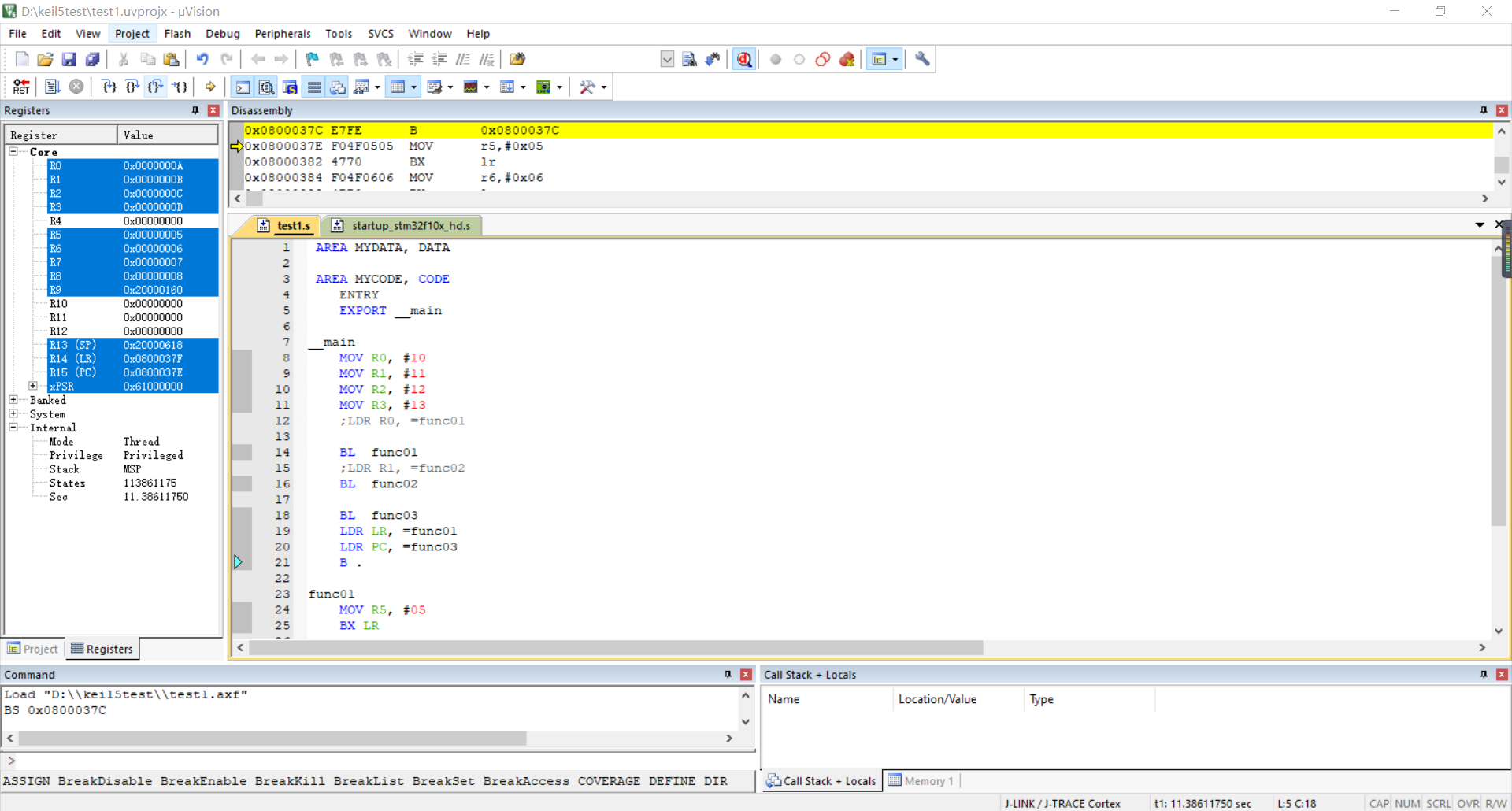

寄存器的值跟程序设置一致

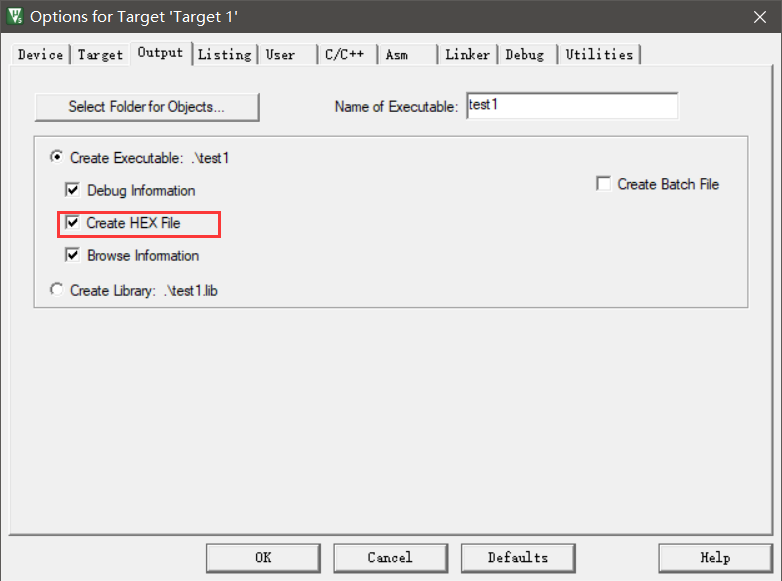

6.生成HEX文件

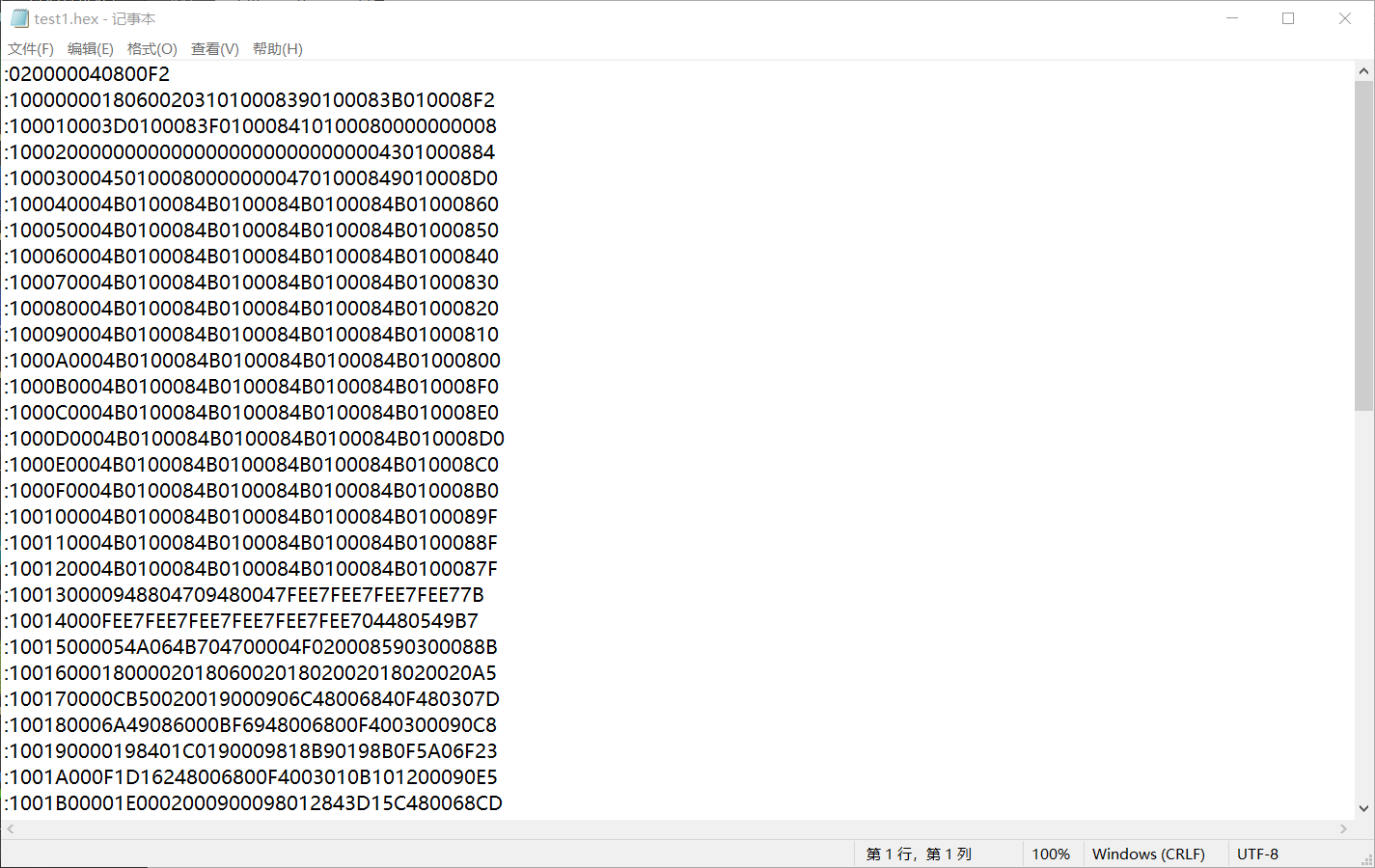

用记事本打开

HEX文件都是由记录（RECORD）组成的。在HEX文件里面，每一行代表一个记录。 第一行数据 第一个字节 0x02表示本行数据的长度；
第二、三字节 0x00 0x00表示本行数据的起始地址； 第四字节
0x04表示数据类型，数据类型有：0x00、0x01、0x02、0x03、0x04、0x05。 00 Data
Rrecord：用来记录数据，HEX文件的大部分记录都是数据记录 01 End of File Record:
用来标识文件结束，放在文件的最后，标识HEX文件的结尾 02 Extended Segment Address Record:
用来标识扩展段地址的记录 03 Start Segment Address Record:开始段地址记录 04 Extended
Linear Address Record: 用来标识扩展线性地址的记录 05 Start Linear Address
Record:开始线性地址记录 第五、六字节是数据，0x08 0x00 最后一个字节 0xf2为校验和。

三、用汇编程序完成 每间隔1秒钟闪烁一次LED的程序

同上先创建一个工程，不需要配置环境
硬件连接后 编译 下载烧录
最后效果如下：
