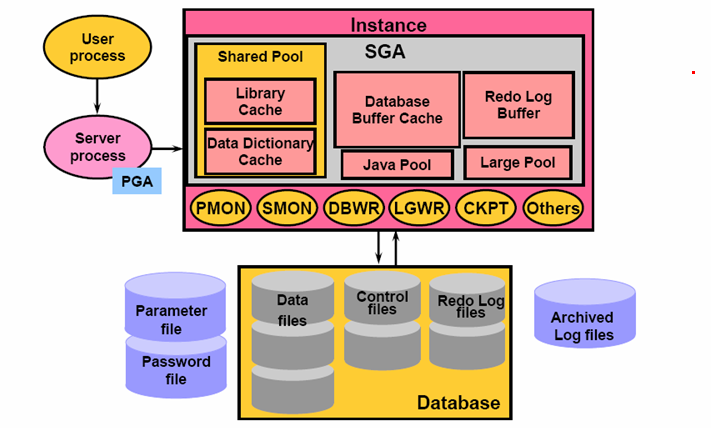

Oracle 体系结构图：WIKI
oracle 链接文档
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
1：SGA:
System Global Area
系统全局区，Orale在内存中的区域，一般很大默认分配255M，可以根据参数设置，
是系统内存中的一部分，所有的进程分享这块内存， 一个instance拥有一块SGA, SGA中包括数据库instance（实例）操作的各种信息
In the database management systems developed by the Oracle Corporation , the System Global Area ( SGA ) forms the part of the system memory ( RAM ) shared by all the processes belonging to a single Oracle database instance. The SGA contains all information necessary for the instance operation. In general, the SGA consists of the following:
- dictionary cache: information about data dictionary tables, such as information about account, datafile, segment, extent, table and privileges
- redo log buffer: containing information about committed transactions that the database has not yet written to online redo log files
- the buffer_cache or "database buffer cache": holds copies of data blocks read from datafiles[1]
- shared pool, the cache of parsed commonly-used SQL statements, and also the data-dictionary cache containing tables, views and triggers
- Java pool, for parsing Java statements.
- large pool (including the User Global Area (UGA))
SGA通常有一以上几部分组成：
1：shared pool ： 这部分又包括 dictinary cache， 和 Library Cache 这两部分，
其中 dictinary Cache 是数据字典的缓存，当一个sql语句进入到内存中，首先根据数据字典判断是否有权限读取数据，然后解析sql，就是对sql进行编译，再对变量进行绑定，最后查询出结果，返回到客户端。
2：redo log buffer 这部分对应的物理文件的 redo files 用于存储用户进行过的操作，必要是进行回滚，就是利用redo log进行。
3： the buffer_cache 主要用户缓存从datafiles中读到的数据块的信息。
4：Library Cache: 存储编译解析后的sql和PL/SQL的语句
2：内存中的每一块就对应着物理存储硬盘上的某一块空间，oracle中有几个进程就是为了处理内存中数据 和 物理数据的写入与读出的。
oracle中的内存块有以下三部分组成：
1：data files 主要用于存储数据信息，通过 DBWn 进程 进行处理SGA和 data files的交互
2：control files 用于数据库启动，记录了数据库中各个文件的位置，以及oracle创建的时间戳， 检查点等信息。
Control file, necessary for database startup. "A binary file that records the physical structure of a database and contains the names and locations of redo log files, the time stamp of the database creation, the current log sequence number, checkpoint information, and so on." [8]
3：redo files 主要用于存储以后恢复数据库的文件，用于回滚和数据库恢复 通过 LGWR 进程和SGA 交互。
4：Archive log files: These files are copies of the redo log files, but are usually stored at different locations. They are necessary for example to be applied to a standby database, or to perform recovery after a media failure. It is possible to archive to multiple locations.
-----------------------------------------------------------------------------------------------------------------------------------
Oracle Server 包括： ORACLE instance 和 oracle database
backgroud process 主要是为了处理oracle 服务器文件。 包括了以上提到的很多进程。
server process 主要负责和客户端负责连接。
server process 主要负责和客户端负责连接。
password file： 客户端链接后台数据库的时候的口令的存储。
查看SGA 大小sql语句： select component, granule_size from v$sga_dynamic_components
-----------------------------------------------------------------------------------------------------------------------------------
2：PGA : Program global area 多个后台进程就多个pga
process Struture：
user process 客户端的进程 example: sql/plus 或者 pl/sql 或者 toad 等的进程。
server process 服务器端进程，主要用于和 user process进行交互的进程。 主要处理和客户端进程进行通讯。
backgroud process 用于处理后台SGA中的数据和数据库的物理存储文件的交互。
user process 客户端的进程 example: sql/plus 或者 pl/sql 或者 toad 等的进程。
server process 服务器端进程，主要用于和 user process进行交互的进程。 主要处理和客户端进程进行通讯。
backgroud process 用于处理后台SGA中的数据和数据库的物理存储文件的交互。
一个形象的比喻： backgroud process 工厂的工人，
server process 负责销售工人生产的产品
user process 就是销售对应的客户。 SGA 就是相当于生产线：一大块内存
server process 负责销售工人生产的产品
user process 就是销售对应的客户。 SGA 就是相当于生产线：一大块内存
主要有：
DBWn ： Database Writer 把Database buffer cache 写成数据文件
LGWR: Log Writer 用于 把 Redo Log Buffer中的信息写到 Redo Log files中，
SMON： System monitor 用于不正当关闭时候oracle的恢复和清理
PMON； Process monitor 用于监视进程，如果有个进程垮掉了，用于杀死进程再生成新进程。
CKPT: checkpoint 用于帮助LGWR进程工作。
LGWR: Log Writer 用于 把 Redo Log Buffer中的信息写到 Redo Log files中，
SMON： System monitor 用于不正当关闭时候oracle的恢复和清理
PMON； Process monitor 用于监视进程，如果有个进程垮掉了，用于杀死进程再生成新进程。
CKPT: checkpoint 用于帮助LGWR进程工作。
关于客户端和服务器端通讯协议的问题：
当客户端和服务器不在同一个机器上时 两个不同的物理机上的通讯 走的是TCP/ip协议。
如果客户端和服务器在同一个机器上：
同一个机器 上的客户端和服务器通过IPC进行通讯和TCP/IP通讯
IPC : Inter process comunication 包括： 共享内存，队列，信号量等几种形式. （内部进程通讯协议）
同一个机器 上的客户端和服务器通过IPC进行通讯和TCP/IP通讯
IPC : Inter process comunication 包括： 共享内存，队列，信号量等几种形式. （内部进程通讯协议）
数据库文件逻辑结构之间的关系：
一个数据库中有多个 tablespace组成，一个tablespace有多个segment
组成，一个segment 又多个extent组成， 一个extent 由多个blocks组成，
block是oracle最小的单元，他们之间的关系 这个过程查资料。
组成，一个segment 又多个extent组成， 一个extent 由多个blocks组成，
block是oracle最小的单元，他们之间的关系 这个过程查资料。
