前言

  有了前面篇章的铺垫，我想读者对Binder应该有了一定的了解了，那么我们接着继续深入了解。本篇章终于要开始讲解Client-Server交互了，如标题所示，本文要讲解的是addService请求，即添加服务请求。本文选取的切入点是MediaPlayerService服务通过addService请求注册到ServiceManager中。在这个请求中，MediaPlayerService是Client，而ServiceManager是Server。由于涉及到的过程比较复杂，这里会将addService请求分为3篇进行说明，这3篇的主题分别是：请求的发送，请求的处理，以及请求的反馈。和以往一样，在讲解详细的代码之前，先做个整体介绍。
注意：本文是基于Android 7.xx版本进行介绍的，其中涉及的源码路径如下：

frameworks/native/libs/binder/IServiceManager.cpp
frameworks/native/libs/binder/Static.cpp
frameworks/native/libs/binder/ProcessState.cpp
kernel/drivers/staging/android/binder.c
kernel/include/linux/list.h
kernel/drivers/staging/android/uapi/binder.h
external/kernel-headers/original/uapi/linux/android/binder.h
frameworks/native/include/binder/ProcessState.h
frameworks/native/include/binder/BpBinder.h
frameworks/native/libs/binder/BpBinder.cpp
frameworks/native/include/binder/IPCThreadState.h
frameworks/native/libs/binder/IPCThreadState.cpp
frameworks/native/include/binder/IInterface.h
frameworks/native/libs/binder/IInterface.cpp
frameworks/native/include/binder/IBinder.h
frameworks/native/libs/binder/Binder.cpp
frameworks/av/media/mediaserver/main_mediaserver.cpp
frameworks/native/cmds/servicemanager/service_manager.c

• 在正式开始进行源码分析前，先看下Native Binder服务注册整体示意图：

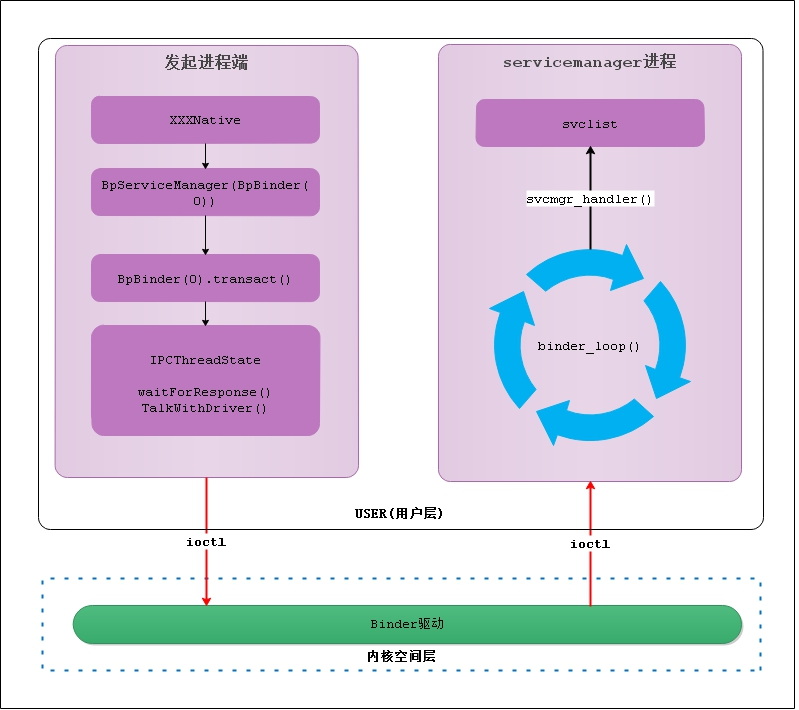

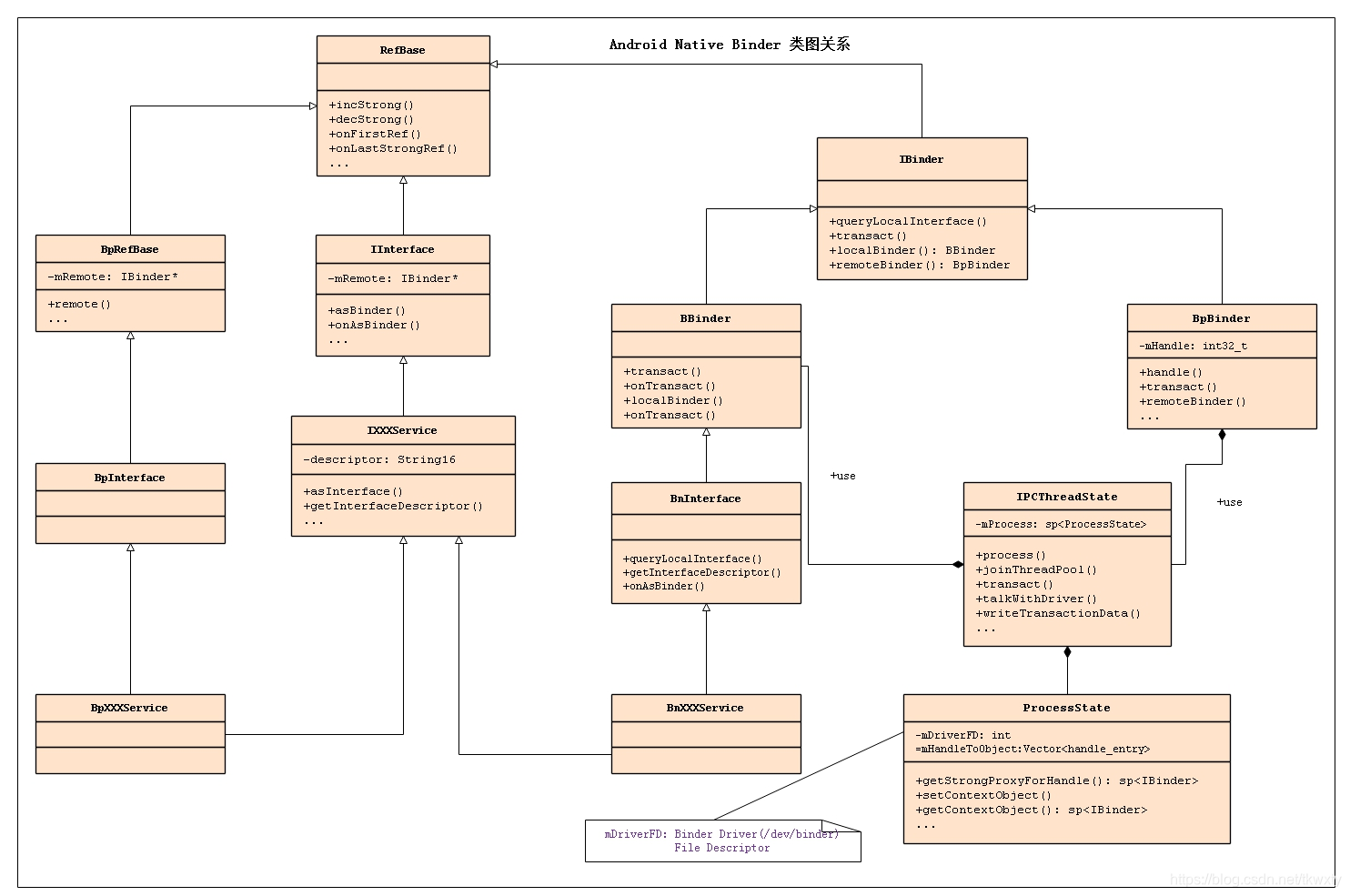

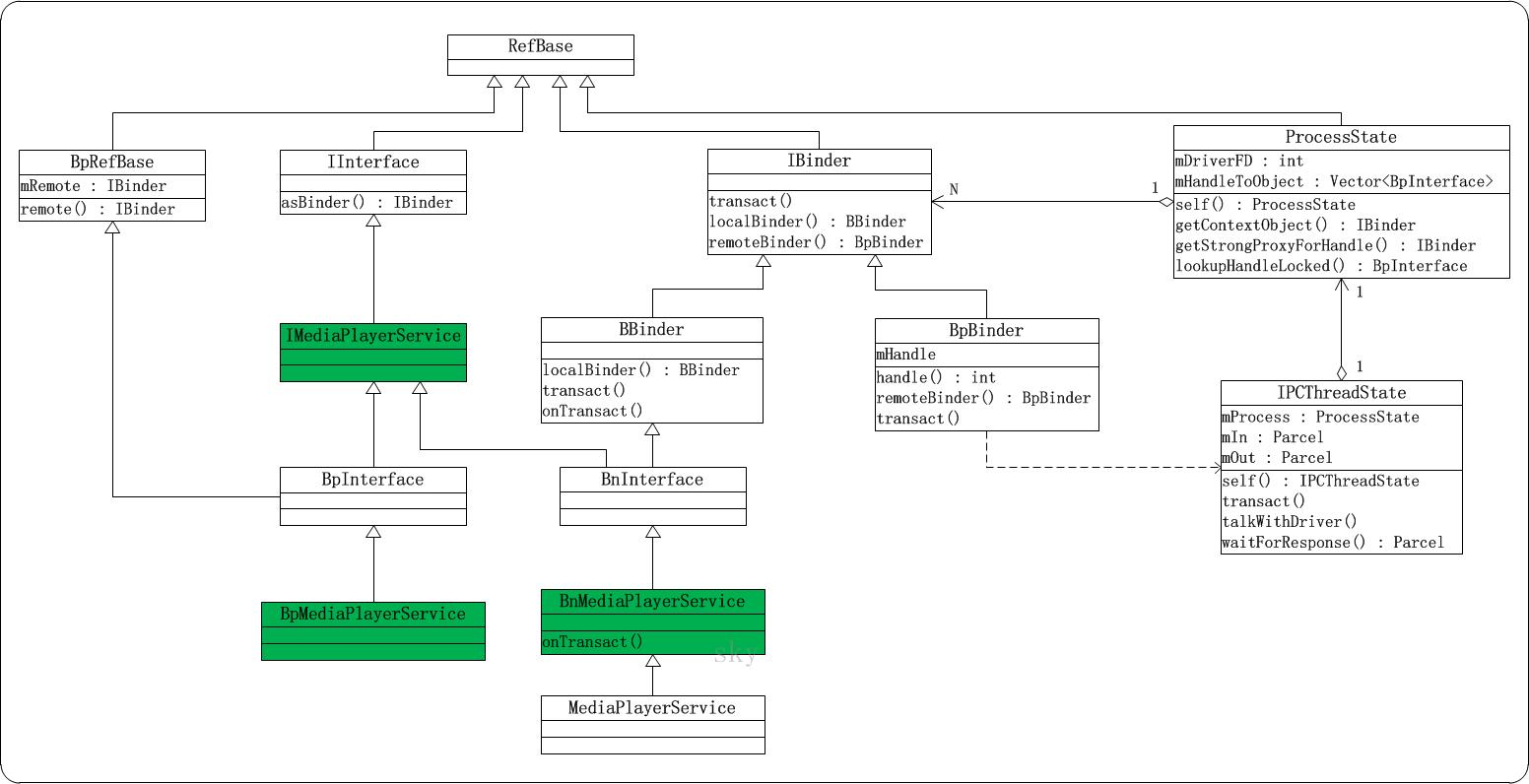

• 接着在正式开始进行源码分析前，先看看Native Binder类图如下：

一.addService流程的时序图

  上面是addService流程的精简时序图，理解这个图的前提是理解图中的三种角色之间的关系：
(01) MediaPlayerService和ServiceManager是两个不同的进程。它们都位于用户空间，都有各自的内存单元，两者之间不能直接进行通信；因此，需要Binder驱动的帮助才能通信。
(02) Binder驱动位于内核空间，它映射到节点"/dev/binder"上。MediaPlayerService和ServiceManager都有通过open("/dev/binder")打开该节点，并通过mmap()将内存映射到各自所在的进程中；这也就是说MediaPlayerService能和Binder驱动通信，而且ServiceManager也能和Binder驱动通信。而在Binder驱动中，有一个全局变量，依靠这个全局变量，就能实现MediaPlayerService和ServiceManager之间的通信。 依靠的这个全局变量，就是 Android Binder框架实现之ServiceManager守护进程中介绍过的binder_context_mgr_node变量，它是ServiceManager的Binder实体。

搞清楚了上面三者之间的关系之后(不是三角恋)，再回到时序图，来看看三者之间的交互命令：
(1) WAIT：这表示ServiceManager进程进入中断等待状态，等待客户端的到来。它进入等待状态的详细流程，在 Android Binder框架实现之ServiceManager守护进程篇有详细介绍过。

(2) BC_TRANSACTION：这是MediaPlayerService进程向ServiceManager发送addService请求对应的事务。这个事务是请求，而不是回复，因此BC开头，B代表Binder，而C代表Command。如果是回复，则会以BR开发，R表示Reply。Binder驱动在收到BC_TRANSACTION之后，会将分配内存，将请求数据保存到所分配的内存中。

(3) WAKE_UP：MediaPlayerService通过BC_TRANSACTION提交一个请求，该请求是交给ServiceManager来处理的。因此，Binder驱动在收到该请求后，会将其发送到ServiceManager的待处理事务队列中，并将ServiceManager唤醒。

(4) BR_TRANSACTION_COMPLETE：MediaPlayerService在发起了一个请求之后，它需要知道该请求是否发送成功。因此，Binder驱动在将该请求提交给ServiceManager之后，会反馈一个BR_TRANSACTION_COMPLETE给MediaPlayerService，表示MediaPlayerService发送的请求已经被Binder驱动收到了。

(5) WAIT：MediaPlayerService在知道自己的请求发送成功之后，就会进入中断等待状态，等待请求的反馈。

(6)BR_NOOP和BR_TRANSACTION：ServiceManager被唤醒之后，收到Binder驱动的BR_NOOP和BR_TRANSACTION指令。BR_NOOP指令什么也不会做；而对于BR_TRANSACTION指令时，ServiceManager在解析出该事务是添加服务请求，会将MediaPlayerService的相关信息保存到一个链表中。

(7) BC_FREE_BUFFER和BC_REPLY：ServiceManager在保存了MediaPlayerService的相关信息之后，便处理完毕了MediaPlayerService的请求。此时，它便反馈BC_FREE_BUFFER和BC_REPLY给Binder驱动。Binder驱动在收到BC_FREE_BUFFER之后，会释放保存请求数据所申请的内存；收到BC_REPLY之后，Binder驱动则知道ServiceManager已经处理完了MediaPlayerService的请求。

(8) WAKE_UP：Binder驱动发送WAKE_UP唤醒MediaPlayerService进程。

(9) BR_NOOP和BR_REPLY：Binder驱动唤醒MediaPlayerService后，继续BR_NOOP和BR_REPLY给MediaPlayerService，告诉MediaPlayerService请求已经处理完毕。

(10) BR_TRANSACTION_COMPLETE：同时，Binder驱动会发送一个BR_TRANSACTION_COMPLETE给ServiceManager，告诉ServiceManager该事务已经处理完毕。 MediaPlayerService在收到BR_REPLY反馈之后，知道addService请求已经成功处理；接着，它会再次进入等待状态，等待Client的请求。

(11) WAIT：最后，ServiceManager处理MediaPlayerService的请求之后，没有其他事务可处理，也再次进入了等待状态。

二.IMediaPlayerService的类图

  本文是以MediaPlayerService为例，对addService进行解析。下面让我们一起看看MediaPlayerService相关联的类图(是不是觉得有点熟悉，在前面的篇章里面也有见过不是)。

MediaPlayerService的类图和 Android Binder框架实现之defaultServiceManager()的实现中IServiceManager的类图类似。这里就不再逐一对每个类进行介绍了。

需要知道的是，对于一个MediaPlayerService而言，它存在一个"远程BpBinder对象"和"本地BBinder对象"。
(1) 远程BpBinder对象的作用，是和Binder驱动进行交互。例如，当本文所讲到的addService请求，就是通过defaultServiceManager()调用到远程BpBinder对象的transact()方法，而该方法又会调用到IPCThreadState::transact()接口，通过IPCThreadState类来和Binder驱动交互。
(2) MediaPlayerService是"本地BBinder的子类"。当Client向MediaPlayerService发起请求时，会调用BBinder的onTransact()方法，而BnMediaPlayerService又重写了该方法，从而调用onTransact()完成对请求的处理。

三.addService请求发送代码详解

  在前面的章节里面，我们从时序图和类图两个维度对addService有了一个轮廓上的认识，下面我们从代码层面来分析addService请求发送的流程。

3.1 MediaPlayerService的main()函数

  本篇章是以MediaPlayerService添加到ServiceManager为例来说明addService的过程，所以得先从MediaPlayerService服务入手，通过源码我们知道该服务是一个Native Service所以先从函数入口main()分析起。

int main(int argc __unused, char **argv __unused)
{...sp<ProcessState> proc(ProcessState::self());sp<IServiceManager> sm(defaultServiceManager());...MediaPlayerService::instantiate();ResourceManagerService::instantiate();...ProcessState::self()->startThreadPool();IPCThreadState::self()->joinThreadPool();
}

该源码的路径是frameworks/av/media/mediaserver/main_mediaserver.cpp中。这段代码比较精简(不是简单额)，主要功能如下：
(1) ProcessState:self()是获取ProcessState对象，并赋值给proc。ProcessState::self()，详细的介绍在Android Binder框架实现之defaultServiceManager()的实现中已经介绍过了。
(2) defaultServiceManager()是获取IServiceManager对象，它的实现在Android Binder框架实现之defaultServiceManager()的实现中也有详细介绍。
(3) MediaPlayerService::instantiate()是初始化MediaPlayerService服务。

3.2 MediaPlayerService::instantiate()

void MediaPlayerService::instantiate() {defaultServiceManager()->addService(String16("media.player"), new MediaPlayerService());
}

  该代码在frameworks/av/media/libmediaplayerservice/MediaPlayerService.cpp中,可以使用一句话来概括就是将MediaPlayerService添加到ServiceManager。它会新建MediaPlayerService对象；然后调用defaultServiceManager()获取到的BpServiceManager的实例然后调用BpServiceManager的addService()方法，将MediaPlayerService对象添加到Service Manager中。MediaPlayerService服务的名称是"media.player"。可以通过service list命令查看：

λ adb shell "service list | grep media.player"
143     media.player: [android.media.IMediaPlayerService]

3.3 MediaPlayerService::MediaPlayerService()

MediaPlayerService::MediaPlayerService()
{ALOGV("MediaPlayerService created");mNextConnId = 1;mBatteryAudio.refCount = 0;for (int i = 0; i < NUM_AUDIO_DEVICES; i++) {mBatteryAudio.deviceOn[i] = 0;mBatteryAudio.lastTime[i] = 0;mBatteryAudio.totalTime[i] = 0;}// speaker is on by defaultmBatteryAudio.deviceOn[SPEAKER] = 1;// reset battery stats// if the mediaserver has crashed, battery stats could be left// in bad state, reset the state upon service start.BatteryNotifier::getInstance().noteResetVideo();MediaPlayerFactory::registerBuiltinFactories();
}

  MediaPlayerService的构造函数比较简单,就是进行一些变量的初始化。没有什么好说的，其次这也不是本篇探讨的重点。

3.4 BpServiceManager::addService()

class BpServiceManager : public BpInterface<IServiceManager>
{
public:...virtual status_t addService(const String16& name, const sp<IBinder>& service,bool allowIsolated){Parcel data, reply;//见3.6章节分析data.writeInterfaceToken(IServiceManager::getInterfaceDescriptor());//见3.7章节分析data.writeString16(name);//见3.8章节分析data.writeStrongBinder(service);//见3.9章节分析data.writeInt32(allowIsolated ? 1 : 0);//见3.10章节分析status_t err = remote()->transact(ADD_SERVICE_TRANSACTION, data, &reply);return err == NO_ERROR ? reply.readExceptionCode() : err;}...
}

  该代码在frameworks/native/libs/binder/IServiceManager.cpp中,通过前面的篇章我们知道defaultServiceManager最后通过层层的分解得到的是ServiceManager远程服务端代理BpServiceManager，最终调用BpServiceManager的addService()会先将MediaPlayerService服务的名称(“media.player”)以及它的实例等参数保存到data(Parcel对象)中，然后再调用remote()返回的BpBinder对象的transact()与Binder驱动进行交互。
(1)addService参数分析: name=“media.player”，即MediaPlayerService服务的名称；service就是MediaPlayerService对象，而IBinder是MediaPlayerService的父类；allowIsolated这个值默认为false，默认值的定义在frameworks/native/include/binder/IServiceManager.h的addService()函数声明中。
(2)数据写入分析： Parcel是Binder通信的数据存储结构，它的各个成员和函数在Android Binder机制(二) Binder中的数据结构中有详细说明。在向data中写入数据时，先通过writeInterfaceToken()写入数据头，这里的数据头是：int32的整形数+字符串(字符串是"android.os.IServiceManager")。writeString16(name)写入的是服务的名称，即"media.player"。writeStrongBinder(service)是将MediaPlayerService封装到flat_binder_object结构体中。最后的writeInt32()暂时不用关心。
下面，我们逐个对data的赋值进行介绍。

3.5 Parcel类分析

  通过上面的分析可知，addService里面会创建两个Parcel的对象，下面我们来看看Parcel的构造函数。

Parcel::Parcel()
{LOG_ALLOC("Parcel %p: constructing", this);initState();
}

该代码定义在frameworks/native/libs/binder/Parcel.cpp，接着继续分析initState函数，该函数主要做一些初始化的工作。

void Parcel::initState()
{mError = NO_ERROR;mData = 0;				//数据的地址指针mDataSize = 0;			//数据的大小mDataCapacity = 0;		//数据的容量mDataPos = 0;			//数据的位置mObjects = NULL;		//保存对象的地址指针mObjectsSize = 0;		//对象的个数mObjectsCapacity = 0;	//对象的容量mNextObjectHint = 0;mHasFds = false;mFdsKnown = true;mAllowFds = true;mOwner = NULL;mOpenAshmemSize = 0;...
}

3.6 Parcel::writeInterfaceToken(getInterfaceDescriptor())

  下面看看data.writeInterfaceToken(IServiceManager::getInterfaceDescriptor())的实现。getInterfaceDescriptor()是通过宏IMPLEMENT_META_INTERFACE()实现的，该宏已经在Android Binder框架实现之defaultServiceManager()的实现中介绍过了；getInterfaceDescriptor()的返回是"android.os.IServiceManager"，即data.writeInterfaceToken(“android.os.IServiceManager”)。下面看看writeInterfaceToken()的实现。

status_t Parcel::writeInterfaceToken(const String16& interface)
{writeInt32(IPCThreadState::self()->getStrictModePolicy() |STRICT_MODE_PENALTY_GATHER);return writeString16(interface);
}

该函数先通过writeInt32()写入一个32位的int数到Parcel中，然后再通过writeString16()将字符串写入到Parcel中。它所写入的是数据头，ServiceManager中收到该数据之后，会先获取数据头，并根据数据头来判断数据的有效性！ 下面继续分析该函数：
(1) IPCThreadState::self()返回IPCThreadState对象；然后，调用IPCThreadState::getStrictModePolicy()，返回的是mStrictModePolicy，mStrictModePolicy的初始值是0。因此，writeInt32()就可以简化为writeInt32(STRICT_MODE_PENALTY_GATHER)。
(2) writeString16(interface)是writeString16(“android.os.IServiceManager”)。

好了至此writeInterfaceToken分析完毕了，它从整体上可以划分为writeInt32和writeString16两个小部分。我们假设Parcel在内存中是以类似数组的存储空间进行存储的(这个只是假设，实际并不是如此)，那么此时各个C_Parcel的位置相关的变量值的逻辑如下所示(是不是觉得Parcel还是很简单吗(到这里还是很简单，待分析完成了IBinder的打包和传输你就不会这么说了！)，这里需要重点说明的是mData的值肯定不为0，因为内存中的0地址是给系统预留的，但是mDataPos的值是从0开始增长起来的。

3.6.1 Parcel::writeInt32()

status_t Parcel::writeInt32(int32_t val)
{return writeAligned(val);
}

writeInt32函数会调用writeAligned()。

Parcel::writeAligned()

template<class T>
//模板函数
status_t Parcel::writeAligned(T val) {COMPILE_TIME_ASSERT_FUNCTION_SCOPE(PAD_SIZE_UNSAFE(sizeof(T)) == sizeof(T));if ((mDataPos+sizeof(val)) <= mDataCapacity) {
restart_write:*reinterpret_cast<T*>(mData+mDataPos) = val;return finishWrite(sizeof(val));}status_t err = growData(sizeof(val));if (err == NO_ERROR) goto restart_write;return err;
}

writeAligned()的作用是是写入数据，譬如同步相应的变量，下面渐进分析：
(1) 在函数writeAligned()中此时mDataPos的初始值=0，sizeof(val)=4，mDataCapacity的初始值=0。因此，if((mDataPos+sizeof(val)) <= mDataCapacity)为false。
(2) 接下来，会先调用growData(sizeof(val))来增加容量，然后再将数据写入到mData中。

Parcel::growData()

status_t Parcel::growData(size_t len)
{if (len > INT32_MAX) {return BAD_VALUE;}size_t newSize = ((mDataSize+len)*3)/2;return (newSize <= mDataSize)? (status_t) NO_MEMORY: continueWrite(newSize);
}

接着继续分析growData(字面理解就可以看出是增加容量),通过代码可以看出Parcel增加容量时，是按1.5倍进行增长，因为此时mDataSize=0，而len=4；因此会执行continueWrite(6)。

Parcel::continueWrite()

//Parcel.cpp
status_t Parcel::continueWrite(size_t desired)
{size_t objectsSize = mObjectsSize;...if (mOwner) {...} else if (mData) {...} else {// This is the first data.  Easy!uint8_t* data = (uint8_t*)malloc(desired);..mData = data;mDataSize = mDataPos = 0;mDataCapacity = desired;}return NO_ERROR;
}

接着继续分析continueWrite，此时mObjectsSize的初始值为0，mOwner的初始值为NULL，mData非空；并且，desired=6，mDataCapacity=0。因此，会调用realloc()给mData重新分配内存大小为6字节。分配成功后，更新"数据地址mData"和"数据容量mDataCapacity=6"。接下来，回到writeAligned()中，它会跳转到restart_write标签处。先将int32_t的整形数保存到mData中，然后再调用finishWrite()进行同步。

Parcel::finishWrite()

status_t Parcel::finishWrite(size_t len)
{if (len > INT32_MAX) {return BAD_VALUE;}mDataPos += len;if (mDataPos > mDataSize) {mDataSize = mDataPos;...}return NO_ERROR;
}

下面我们继续分析finishWrite(),在前面的步骤中已经将数据写入到mData中，现在就通过finishWrite()来改变数据的当前指针位置(方便下一次写入)和数据的大小。此时
(1) len是int32_t的大小，很显然是4个字节，len=4。所以，mDataPos=4。
(2) mDataPos=4，mDataSize=0；因此if(mDataPos>mDataSize)为true，所以，mDataSize=4。
到这里我们就已经分析完了writeInterfaceToken()中的writeInt32()的所有过程了。下面让我们再理一理此时Parcel里面各个变量的值。
mData：它的第0~3个字节保存了int32_t类型的数据STRICT_MODE_PENALTY_GATHER。
mDataPos：值为4，即下一个写入mData中的数据从第4个字节开始。
mDataSize：值为4，即mData中数据的大小。
mDataCapacity：值为6，即mData的数据容量为6字节。

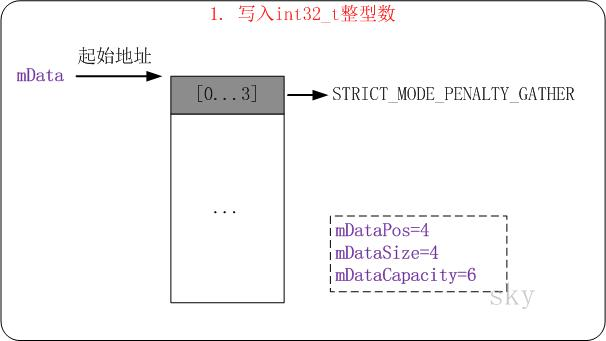

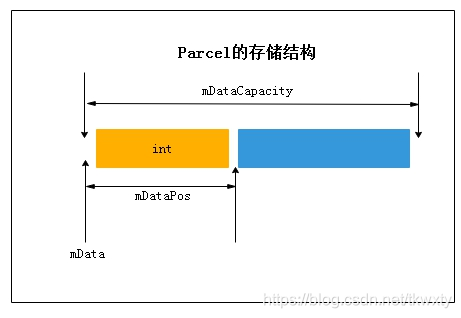

此时，mData的数据如下图所示：

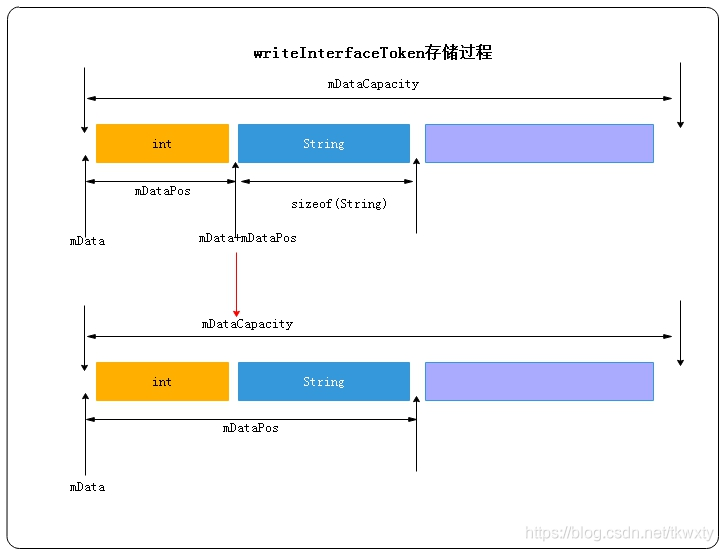

好了writeInt分析完毕了，我们假设Parcel在内存中是以类似数组的存储空间进行存储的(这个只是假设，实际并不是如此)，这里需要重点说明的是mData的值肯定不为0，因为内存中的0地址是给系统预留的，但是mDataPos的值是从0开始增长起来的。

接下来，我们继续分析writeString16(“android.os.IServiceManager”)，看它是如何将字符串写入到Parcel中。

3.6.2 writeString16(interface)

status_t Parcel::writeString16(const String16& str)
{return writeString16(str.string(), str.size());
}status_t Parcel::writeString16(const char16_t* str, size_t len)
{if (str == NULL) return writeInt32(-1);//将字符串长度写入Parcel中status_t err = writeInt32(len);if (err == NO_ERROR) {len *= sizeof(char16_t);//重新计算len的长度//在将字符串写入之前，增加mData的容量uint8_t* data = (uint8_t*)writeInplace(len+sizeof(char16_t));if (data) {//将字符串拷贝到mData中memcpy(data, str, len);//字符串结束符*reinterpret_cast<char16_t*>(data+len) = 0;return NO_ERROR;}err = mError;}return err;
}

让我们回到writeInterfaceToken继续分析writeString16，此时会调用重载的writeString16函数，下面我们来逐步分析：
(1) writeString16(str, len)中，str=“android.os.IServiceManager”；len是由str.size()得来，虽然这里的字符串是String16类型(即每个字符占2个字节)，但是str.size()是获取str中有效数据的个数(不包含字符串结束符)，因此，len=26。
(2) 首先调用writeInt32(len)将字符串的长度写入到Parcel中，writeInt32()在前面已经介绍过了。当再次写入int32_t类型的数据时，数据容量不够，会再次增长为12，即mDataCapacity=12；而写入int32_t类型的数据之后，mDataPos和mDataSize都增长为8。 此时，mData的数据如下图所示：

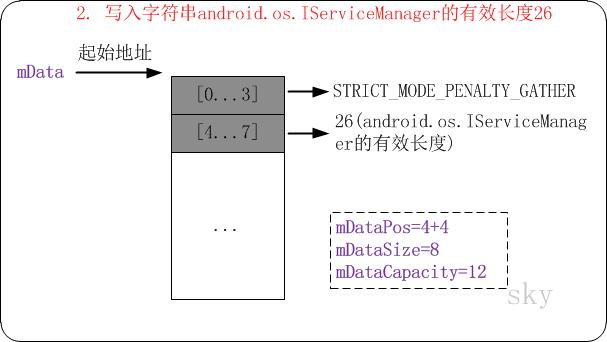

在调用writeInt32(len)写入数据长度之后，再重新计算len的值为52，接着通过writeInplace()写入数据。

Parcel::writeInplace()

#define PAD_SIZE_UNSAFE(s) (((s)+3)&~3)
static size_t pad_size(size_t s) {if (s > (SIZE_T_MAX - 3)) {abort();}return PAD_SIZE_UNSAFE(s);
}
void* Parcel::writeInplace(size_t len)
{if (len > INT32_MAX) {return NULL;}//4字节对齐const size_t padded = pad_size(len);if (mDataPos+padded < mDataPos) {return NULL;}if ((mDataPos+padded) <= mDataCapacity) {
restart_write:uint8_t* const data = mData+mDataPos;// 如果padded!=len，则根据大端法还是小端法进行地址对齐设置。if (padded != len) {...}finishWrite(padded);return data;}status_t err = growData(padded);if (err == NO_ERROR) goto restart_write;return NULL;
}

重点备注一下此时的入参len为54而不是52这个地方不要弄错了，至于为什么大家可以从代码里面查找到原因。下面接着继续分析代码：
(1) pad_size()是4字节对齐的宏，所以pad_size(54)计算后的结果是56。
(2) 函数的初始值为padded=56，mDataPos=8，mDataCapacity=12。因此，会先调用growData(padded)来增加数据容量。growData()在前面已经介绍过；此时，它会将容量mDataCapacity增加至96。
(3) 接着会跳转到restart_write标签处，然后调用finishWrite(padded)来更新mDataPos和mDataSize。
至此，writeInplace()就分析完了，它的作用就是增加mData的容量，并返回即将写入数据的地址。接着，我们继续回到3.6.2 writeString16章节中，执行mmap(data, str, len)将数据拷贝到mData中；拷贝完毕之后，设置字符串的结束符为0。

status_t Parcel::writeString16(const char16_t* str, size_t len)
{if (str == NULL) return writeInt32(-1);//将字符串长度写入Parcel中status_t err = writeInt32(len);if (err == NO_ERROR) {len *= sizeof(char16_t);//重新计算len的长度//在将字符串写入之前，增加mData的容量uint8_t* data = (uint8_t*)writeInplace(len+sizeof(char16_t));if (data) {//将字符串拷贝到mData中memcpy(data, str, len);//字符串结束符*reinterpret_cast<char16_t*>(data+len) = 0;return NO_ERROR;}err = mError;}return err;
}

分析至此，addService的data.writeInterfaceToken(IServiceManager::getInterfaceDescriptor())就分析完了。此时让我们来捋一捋Parcel已经写入的数据，其中mData中数据如下图所示：

3.7 data.writeString16(name)

继续回到addService()中，接着会通过data.writeString16(name)将MediaPlayerService服务的名称写入到data中，此处的name=“media.player”。在前面已经详细介绍过writeString16()，这里执行完该语句后，mData中的数据分布结构如下：

接着，addService()会调用data.writeStrongBinder(service)将MediaPlayerService对象写入到data中。这个数据最重要，这个也是Binder设计的精华所在，现在让我们分析学习一下writeStrongBinder()的实现。

3.8 data.writeStrongBinder(service)

status_t Parcel::writeStrongBinder(const sp<IBinder>& val)
{return flatten_binder(ProcessState::self(), val, this);
}

该函数调用flatten_binder()将数据打包(将服务拍扁打包)，在Parcel里面有一个与之相对应的函数unflatten_binder，这个我们在后续的章节和篇章也会讲到的。

3.8.1 Parcel::flatten_binder()

status_t flatten_binder(const sp<ProcessState>& /*proc*/,const sp<IBinder>& binder, Parcel* out)
{flat_binder_object obj;obj.flags = 0x7f | FLAT_BINDER_FLAG_ACCEPTS_FDS;if (binder != NULL) {IBinder *local = binder->localBinder();if (!local) {BpBinder *proxy = binder->remoteBinder();if (proxy == NULL) {ALOGE("null proxy");}const int32_t handle = proxy ? proxy->handle() : 0;obj.type = BINDER_TYPE_HANDLE;obj.binder = 0; /* Don't pass uninitialized stack data to a remote process */obj.handle = handle;obj.cookie = 0;} else {//addService会走到该分支里面obj.type = BINDER_TYPE_BINDER;obj.binder = reinterpret_cast<uintptr_t>(local->getWeakRefs());obj.cookie = reinterpret_cast<uintptr_t>(local);}} else {obj.type = BINDER_TYPE_BINDER;obj.binder = 0;obj.cookie = 0;}return finish_flatten_binder(binder, obj, out);
}

下面让我们来分析分析该函数，该函数在addService的过程中会将MediaPlayerService对象打扁封装到结构体flat_binder_object中。Binder驱动认识flat_binder_object结构体类型的数据，在C++层将数据发送给Binder驱动后，Binder驱动能够解析该结构体。
(1) 先看看参数，proc是ProcessState对象，binder是MediaPlayerService对象，out是Parcel自己。
(2) binder不为NULL，因此，执行if(binder!=NULL)中的语句。binder->localBinder()返回的BBinder对象，即本地Binder对象。(BBinder是MediaPlayerService的父类，localBinder()函数在frameworks/native/libs/binder/Binder.cpp中实现)。因此，local不为NULL。此时的obj的赋值如下：

obj.flags = 0x7f | FLAT_BINDER_FLAG_ACCEPTS_FDS; 				//标记
obj.type = BINDER_TYPE_BINDER;									//类型
obj.binder = reinterpret_cast<uintptr_t>(local->getWeakRefs()); //MediaPlayerService的弱引用
obj.cookie = reinterpret_cast<uintptr_t>(local);				// MediaPlayerService自身

从上面的赋值结果可以看出，MediaPlayerService添加服务时，发送给驱动的数据是MediaPlayerService的本地Binder对象，即BBinder实例。准确的来说，该数据是保存在obj.cookie中的，该数据的类型是BINDER_TYPE_BINDER。
(3) 最后调用finish_flatten_binder()将数据写入到Parcel中。

3.8.2 Parcel::finish_flatten_binder()

inline static status_t finish_flatten_binder(const sp<IBinder>& /*binder*/, const flat_binder_object& flat, Parcel* out)
{return out->writeObject(flat, false);
}

该函数比较简单，就是将flat_binder_object对象写入到Parcel中。

3.8.3 Parcel::writeObject()

status_t Parcel::writeObject(const flat_binder_object& val, bool nullMetaData)
{const bool enoughData = (mDataPos+sizeof(val)) <= mDataCapacity;const bool enoughObjects = mObjectsSize < mObjectsCapacity;if (enoughData && enoughObjects) {
restart_write:*reinterpret_cast<flat_binder_object*>(mData+mDataPos) = val;...// val.binder非空if (nullMetaData || val.binder != 0) {//将地址偏移位置保存到mObjects[0]中mObjects[mObjectsSize] = mDataPos;acquire_object(ProcessState::self(), val, this, &mOpenAshmemSize);// 增加mObjectsSize的值mObjectsSize++;}return finishWrite(sizeof(flat_binder_object));}if (!enoughData) {const status_t err = growData(sizeof(val));if (err != NO_ERROR) return err;}if (!enoughObjects) {//增加容量size_t newSize = ((mObjectsSize+2)*3)/2;//分配内存if (newSize*sizeof(binder_size_t) < mObjectsSize) return NO_MEMORY;   binder_size_t* objects = (binder_size_t*)realloc(mObjects, newSize*sizeof(binder_size_t));if (objects == NULL) return NO_MEMORY;//设置mObjects的内存起始地址mObjects = objects;//设置mObjects对象的容量mObjectsCapacity = newSize;}goto restart_write;
}

至此，让我回过头看看Parcel里面各个变量的值，此时，mDataPos=96, sizeof(val)=32, mDataCapacity=96，让我们带着这些数据来分析这段代码：
(1) 根据此时Parcel里面数据数值计算，因此，enoughData=false。mObjectsSize和mObjectsCapacity的初始值=0，因此，enoughObjects=false。
(2) 首先，执行if(!enoughData)部分，通过growData()将数据的容量增加至192(1.5倍)。即mDataCapacity=192。
(3) 接着，执行if(!enoughObjects)部分，该部分的目的是分配对象空间，并修改mObjects和mObjectsCapacity的值。增加之后的容量mObjectsCapacity=3。
(4) 然后，跳转到restart_write标签处。 reinterpret_cast<flat_binder_object>(mData+mDataPos) = val是保存val对象到mDataPos+mDataPos所指的地址中。
(5) mObjects[mObjectsSize]=mDataPos，此处的mObjectsSize=0；这里是将对象的地址偏移mDataPos保存到mObjects[0]中。随后执行mObjectsSize++增加mObjectsSize的值为1。
(6) 最后，调用finishWrite()更新mDataPos和mDataSize的值。
至此，data.writeStrongBinder()就分析完了。下面我们来捋一捋在将MediaPlayerService写入data之后，Parcel的数据如下图所示：

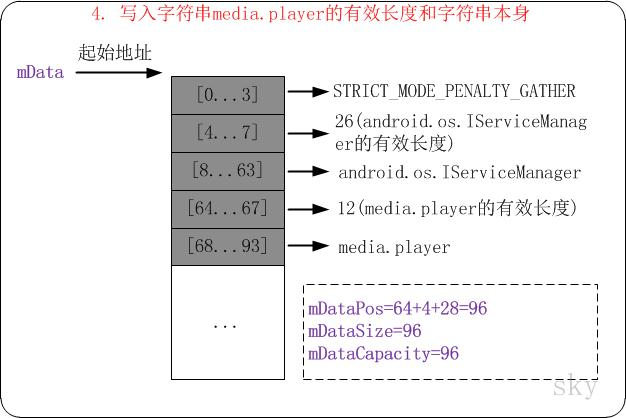

好了writeStrongBinder分析完毕了，我们假设Parcel在内存中是以类似数组的存储空间进行存储的(这个只是假设，实际并不是如此)，那么此时各个C_Parcel的位置相关的变量值的逻辑如下所示这里需要重点说明的是mData的值肯定不为0，因为内存中的0地址是给系统预留的，但是mDataPos的值是从0开始增长起来的。

3.9 data.writeInt32(allowIsolated ? 1 : 0)

让我们继续回到addService源码里面，最后调用data.writeInt32(allowIsolated ? 1 : 0)。allowIsolated为false，因此，data.writeInt32(0)。执行该函数之后，data的数据如下图所示：

上述就是addService中data的数据的呈现和赋值，接下来执行remote()->transact(ADD_SERVICE_TRANSACTION, data, &reply)。前面已经说过，remote()返回的是BpBinder对象，该BpBinder对象是在Android Binder机制(五) defaultServiceManager()的实现中调用defaultServiceManager()时初始化的，如果不太熟悉的可以跳转过去看看，下面查看BpBinder的transact()。

3.10 BpBinder::transact()

status_t BpBinder::transact(uint32_t code, const Parcel& data, Parcel* reply, uint32_t flags)
{//初始值为1，在BpBinder构造的时候被赋值if (mAlive) {status_t status = IPCThreadState::self()->transact(mHandle, code, data, reply, flags);if (status == DEAD_OBJECT) mAlive = 0;return status;}return DEAD_OBJECT;
}

该代码在frameworks/native/libs/binder/BpBinder.cpp中。由于mAlive的初始值为1，因此该函数会调用IPCThreadState::self()->transact()。我们知道，IPCThreadState::self()是获取全局IPCThreadState对象，因此最终会调用IPCThreadState::transact()。 下面我们继续分析IPCThreadState::transact()。

3.11 IPCThreadState::transact()

status_t IPCThreadState::transact(int32_t handle,uint32_t code, const Parcel& data,Parcel* reply, uint32_t flags)
{status_t err = data.errorCheck();flags |= TF_ACCEPT_FDS;...   if (err == NO_ERROR) {...err = writeTransactionData(BC_TRANSACTION, flags, handle, code, data, NULL);}...if ((flags & TF_ONE_WAY) == 0) {...if (reply) {err = waitForResponse(reply);} else {...}} else {//当不需要驱动反馈的时候设置flag为TF_ONE_WAY，会节省一定时间，在某些场合可以使用err = waitForResponse(NULL, NULL);}    return err;
}

该代码在frameworks/native/libs/binder/IPCThreadState.cpp中。来，让我们开始我们的分析之路，疤丁解牛。
(1) 先看看函数的参数。handle是BpBinder中的mHandle对象，BpBinder中的mHandle是ServiceManager的句柄，值为0。code=ADD_SERVICE_TRANSACTION。data就是在addService中设置的Parcel对象。reply是用来接收Binder驱动反馈数据的Parcel对象。flags是默认值0。
(2) 该函数会先通过writeTransactionData()将数据打包。
(3) flags的初始化为0，并且reply非空。因此，将数据打包号之后，会调用waitForResponse()将数据发送给Binder驱动，然后等待Binder驱动反馈。

3.11.1 IPCThreadState::writeTransactionData()

status_t IPCThreadState::writeTransactionData(int32_t cmd, uint32_t binderFlags,int32_t handle, uint32_t code, const Parcel& data, status_t* statusBuffer)
{binder_transaction_data tr;tr.target.ptr = 0; tr.target.handle = handle;tr.code = code;tr.flags = binderFlags;tr.cookie = 0;tr.sender_pid = 0;tr.sender_euid = 0;const status_t err = data.errorCheck();if (err == NO_ERROR) {tr.data_size = data.ipcDataSize();tr.data.ptr.buffer = data.ipcData();tr.offsets_size = data.ipcObjectsCount()*sizeof(binder_size_t);tr.data.ptr.offsets = data.ipcObjects();} else if (statusBuffer) {...} else {...}mOut.writeInt32(cmd);mOut.write(&tr, sizeof(tr));return NO_ERROR;
}

该函数会读取前面已经写入到Parcel中的数据，然后将其打包到binder_transaction_data结构体中(说实话这个函数名命名的太操蛋了，谷歌的工程师估计当时可能走神了，看到这个函数名还以为是将数据写入驱动然后发送了，然后并不是)。binder_transaction_data结构体是Binder驱动能够识别并对之进行解析的数据结构，在前面Android Binder框架实现之Binder中的常见数据结构中已经有关详细的介绍了，就不多赘述了。
ipcDataSize()是返回mDataSize，ipcData()是返回mData，ipcObjectsCount()是返回mObjectsSize，而ipcObjects则是返回mObjects。这些数据就是前面我们在addService中分析的Parcel对象的数据。下面给出初始化之后tr的值。

tr.target.handle = handler;    //0, 即ServiceManager代理对象的默认句柄
tr.code = code;               // ADD_SERVICE_TRANSACTION
tr.flags = binderFlags;      // TF_ACCEPT_FDS
tr.cookie = 0;
tr.sender_pid = 0;tr.data_size = data.ipcDataSize();		//数据大小(对应mDataSize)
tr.data.ptr.buffer = data.ipcData();	//数据的起始地址(对应mData)
tr.offsets_size = data.ipcObjectsCount()*sizeof(binder_size_t);	// data中保存的对象个数(对应mObjectsSize)
tr.data.ptr.offsets = data.ipcObjects();	// data中保存的对象的偏移地址数组(对应mObjects)

初始化结构体binder_transaction_data 完成之后，将cmd=BC_TRANSACTION和tr重新打包到mOut中。mOut中的数据将来会被以请求的方式发送给Binder驱动。重新打包后的数据如下图所示：

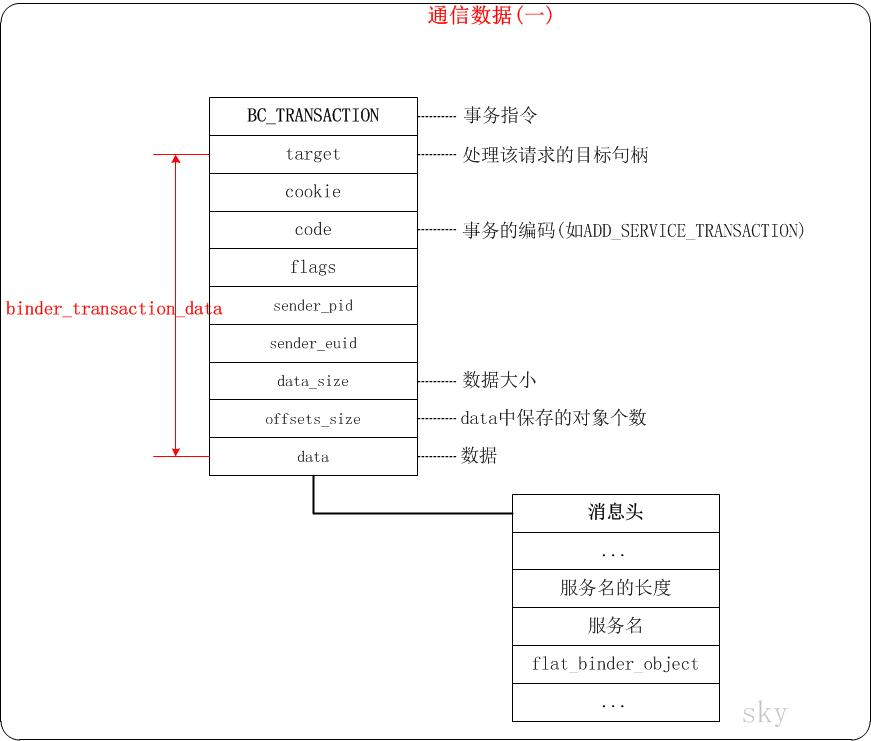

在上图中，mOut包含了"事务指令"+"binder_transaction_data"结构体对象。而具体的MediaPlayerService对象，则包含在binder_transaction_data的data数据区域；它是被封装在flat_binder_object结构体中的。

3.11.2 IPCThreadState::waitForResponse()

status_t IPCThreadState::waitForResponse(Parcel *reply, status_t *acquireResult)
{uint32_t cmd;int32_t err;while (1) {if ((err=talkWithDriver()) < NO_ERROR) break;...if (mIn.dataAvail() == 0) continue;cmd = (uint32_t)mIn.readInt32();...switch (cmd) {case BR_TRANSACTION_COMPLETE:...case BR_DEAD_REPLY:...case BR_FAILED_REPLY:...case BR_ACQUIRE_RESULT:...case BR_REPLY:...default:err = executeCommand(cmd);if (err != NO_ERROR) goto finish;break;}}finish:...return err;
}

writeTransactionData()分析完毕之后，再看看waitForResponse()的代码,waitForResponse()会先调用talkWithDriver()和Binder驱动交互，然后根据反馈结果来分别进行处理。

3.11.3 IPCThreadState::talkWithDriver()

status_t IPCThreadState::talkWithDriver(bool doReceive)
{...binder_write_read bwr;// Is the read buffer empty?const bool needRead = mIn.dataPosition() >= mIn.dataSize();const size_t outAvail = (!doReceive || needRead) ? mOut.dataSize() : 0;bwr.write_size = outAvail;bwr.write_buffer = (uintptr_t)mOut.data();// This is what we'll read.if (doReceive && needRead) {bwr.read_size = mIn.dataCapacity();bwr.read_buffer = (uintptr_t)mIn.data();} else {bwr.read_size = 0;bwr.read_buffer = 0;}...if ((bwr.write_size == 0) && (bwr.read_size == 0)) return NO_ERROR;bwr.write_consumed = 0;bwr.read_consumed = 0;status_t err;do {...if (ioctl(mProcess->mDriverFD, BINDER_WRITE_READ, &bwr) >= 0)err = NO_ERROR;elseerr = -errno;...} while (err == -EINTR);if (err >= NO_ERROR) {//清空已写的数据if (bwr.write_consumed > 0) {if (bwr.write_consumed < mOut.dataSize())mOut.remove(0, bwr.write_consumed);elsemOut.setDataSize(0);}//设置已读数据if (bwr.read_consumed > 0) {mIn.setDataSize(bwr.read_consumed);mIn.setDataPosition(0);}...return NO_ERROR;} return err;
}

talkWithDriver()会先初始化bwr(binder_write_read类型的变量)，然后将bwr变量通过ioctl()发送给Binder驱动。该函数的参数doReceive的默认值为true。
(1) 现在，mIn中还没有被写入数据，因此它的值都是初始值。那么，mIn.dataPosition()返回mDataPos，它的值为0；mIn.dataSize()返回mDataSize，它的初始值也为0。因此，needRead=true。
(2) doReceive=true，但是needRead=true；因此，outAvail=mOut.dataSize，outAvail不为0。接下来，就对bwr进行初始化，关于bwr的介绍，请参考Android Binder框架实现之Binder中的常见数据结构篇章。bwr初始化完毕之后，各个成员的值如下：

bwr.write_size = outAvail;		//mOut中数据大小，大于0
bwr.write_buffer = (long unsigned int)mOut.data();  // mOut中数据的起始地址
bwr.write_consumed = 0;
bwr.read_size = mIn.dataCapacity();                 // 256
bwr.read_buffer = (long unsigned int)mIn.data();    // mIn.mData，实际上为空
bwr.read_consumed = 0;

(3) bwr初始化完成之后，调用ioctl(,BINDER_WRITE_READ,)和Binder驱动进行交互。

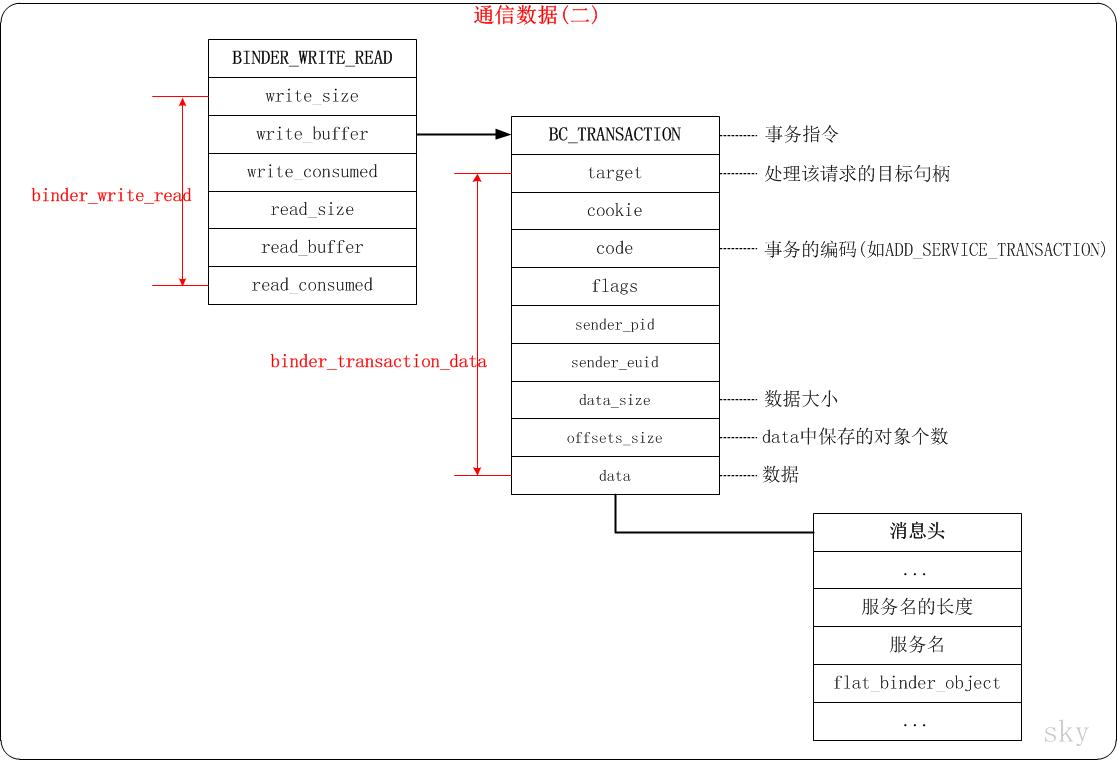

通过binder_write_read再次打包后的数据如下图所示：

如上图所示，ioctl()传输的数据包含"BINDER_WRITE_READ"+“binder_write_read结构体对象”。在binder_write_read的write_buffer中包含了事务数据；而在数据数据的data中又包含了flat_binder_object等数据。在flat_binder_object中就包含了需要传输的MediaPlayerService对象。下面要划重点了，在面试如果你的简历中有说对Binder比较熟悉的话，一般考官都会喜欢问上面的数据结构图看看你是否真的掌握了。
总体来看，数据经过了三次封装。下面我们继续分析在Binder驱动中是如何一层层将它们剖析开来的。

3.12 Binder驱动中binder_ioctl()的BINDER_WRITE_READ相关部分的源码

static long binder_ioctl(struct file *filp, unsigned int cmd, unsigned long arg)
{int ret;struct binder_proc *proc = filp->private_data;struct binder_thread *thread;unsigned int size = _IOC_SIZE(cmd);void __user *ubuf = (void __user *)arg;...//中断等待函数// 1. 当binder_stop_on_user_error < 2为true时；不会进入等待状态；直接跳过。// 2. 当binder_stop_on_user_error < 2为false时，进入等待状态。//    当有其他进程通过wake_up_interruptible来唤醒binder_user_error_wait队列，并且binder_stop_on_user_error < 2为true时；//    则继续执行；否则，再进入等待状态。ret = wait_event_interruptible(binder_user_error_wait, binder_stop_on_user_error < 2);...binder_lock(__func__);//在proc进程中查找该线程对应的binder_thread;若查找失败，则新建一个binder_thread，并添加到proc->threads中。thread = binder_get_thread(proc);...switch (cmd) {case BINDER_WRITE_READ: {struct binder_write_read bwr;...//将binder_write_read从“用户空间”拷贝到“内核空间”if (copy_from_user(&bwr, ubuf, sizeof(bwr))) {ret = -EFAULT;goto err;}...//如果write_size>0，则进行写操作if (bwr.write_size > 0) {ret = binder_thread_write(proc, thread, bwr.write_buffer, bwr.write_size, &bwr.write_consumed);...}//如果read_size>0，则进行读操作if (bwr.read_size > 0) {ret = binder_thread_read(proc, thread, bwr.read_buffer, bwr.read_size, &bwr.read_consumed, filp->f_flags & O_NONBLOCK);...}...if (copy_to_user(ubuf, &bwr, sizeof(bwr))) {ret = -EFAULT;goto err;}break;}...}ret = 0;...return ret;
}

关于该函数在Android Binder框架实现之ServiceManager守护进程中已经介绍过了。这里将binder_write_read从用户空间拷贝到内核空间之后，读取bwr.write_size和bwr.read_size都>0，因此先写后读，下面我们来逐个分析，各个击破。

3.12.1 Binder驱动中binder_thread_write()的源码

static int binder_thread_write(struct binder_proc *proc,struct binder_thread *thread,binder_uintptr_t binder_buffer, size_t size,binder_size_t *consumed)
{uint32_t cmd;void __user *buffer = (void __user *)(uintptr_t)binder_buffer;void __user *ptr = buffer + *consumed;void __user *end = buffer + size;//读取binder_write_read.write_buffer中的内容。//每次读取32bit(即四个字节)while (ptr < end && thread->return_error == BR_OK) {// 从用户空间读取32bit到内核中，并赋值给cmd。if (get_user(cmd, (uint32_t __user *)ptr))return -EFAULT;ptr += sizeof(uint32_t);...switch (cmd) {...case BC_TRANSACTION:case BC_REPLY: {struct binder_transaction_data tr;if (copy_from_user(&tr, ptr, sizeof(tr)))return -EFAULT;ptr += sizeof(tr);binder_transaction(proc, thread, &tr, cmd == BC_REPLY);break;}...}//更新bwr.write_consumed的值*consumed = ptr - buffer;}return 0;
}

读取出来的命令码是BC_TRANSACTION，所以此处走BC_TRANSACTION，在通过copy_from_user()将数据拷贝从用户空间拷贝到内核空间之后，就调用binder_transaction()进行处理。

3.12.2 Binder驱动中binder_transaction()的源码

static void binder_transaction(struct binder_proc *proc,struct binder_thread *thread,struct binder_transaction_data *tr, int reply)
{struct binder_transaction *t;struct binder_work *tcomplete;binder_size_t *offp, *off_end;binder_size_t off_min;struct binder_proc *target_proc;struct binder_thread *target_thread = NULL;struct binder_node *target_node = NULL;struct list_head *target_list;wait_queue_head_t *target_wait;struct binder_transaction *in_reply_to = NULL;struct binder_transaction_log_entry *e;uint32_t return_error;...//此时参数reply的值为0，所以会进入非replay分支if (reply) {...} else {//此时handle的值为0if (tr->target.handle) {...} else {//事务目标对象是ServiceManager得Binder实体//即该事务是交给ServiceManager来处理的target_node = binder_context_mgr_node;...}...//设置处理事务的目标进程target_proc = target_node->proc;...}if (target_thread) {...} else {target_list = &target_proc->todo;target_wait = &target_proc->wait;}...//分配一个特处理事务t，t是binder事务(binder_transaction对象)t = kzalloc(sizeof(*t), GFP_KERNEL);...//分配一个待完成的工作tcomplete，tcomplete是binder_work对象tcomplete = kzalloc(sizeof(*tcomplete), GFP_KERNEL);...t->debug_id = ++binder_last_id;...//设置from，表示该事务是MediaPlayerService发起的if (!reply && !(tr->flags & TF_ONE_WAY))t->from = thread;elset->from = NULL;//下面的一些赋值是初始化事务tt->sender_euid = proc->tsk->cred->euid;//事务将交给target_proc进程进行处理t->to_proc = target_proc;//事务将交给target_thread线程进行处理t->to_thread = target_thread;//事务编码t->code = tr->code;//事务标志t->flags = tr->flags;//事务优先级t->priority = task_nice(current);...//分配空间t->buffer = binder_alloc_buf(target_proc, tr->data_size,tr->offsets_size, !reply && (t->flags & TF_ONE_WAY));...t->buffer->allow_user_free = 0;t->buffer->debug_id = t->debug_id;//保存事务t->buffer->transaction = t;// 保存事务的目标对象(即处理该事务的binder对象)t->buffer->target_node = target_node;trace_binder_transaction_alloc_buf(t->buffer);if (target_node)binder_inc_node(target_node, 1, 0, NULL);offp = (binder_size_t *)(t->buffer->data +ALIGN(tr->data_size, sizeof(void *)));// 将"用户空间的数据"拷贝到内核中// tr->data.ptr.buffer就是用户空间数据的起始地址，tr->data_size就是数据大小if (copy_from_user(t->buffer->data, (const void __user *)(uintptr_t)tr->data.ptr.buffer, tr->data_size)) {...}// 将"用户空间的数据中所含对象的偏移地址"拷贝到内核中// tr->data.ptr.offsets就是数据中的对象偏移地址数组，tr->offsets_size就数据中的对象个数// 拷贝之后，offp就是flat_binder_object对象数组在内核空间的偏移数组的起始地址if (copy_from_user(offp, (const void __user *)(uintptr_t)tr->data.ptr.offsets, tr->offsets_size)) {...}...// off_end就是flat_binder_object对象数组在内核空间的偏移地址的结束地址off_end = (void *)offp + tr->offsets_size;off_min = 0;//将所有的flat_binder_object对象读取出来//对MediaPlayerService而言，只有一个flat_binder_object对象。for (; offp < off_end; offp++) {struct flat_binder_object *fp;...fp = (struct flat_binder_object *)(t->buffer->data + *offp);off_min = *offp + sizeof(struct flat_binder_object);switch (fp->type) {case BINDER_TYPE_BINDER:case BINDER_TYPE_WEAK_BINDER: {struct binder_ref *ref;//在proc中查找binder实体对应的binder_nodestruct binder_node *node = binder_get_node(proc, fp->binder);//若找不到，则新建一个binder_node；下次就可以直接使用了，妈的要是找女朋友有这么容易的话就好了，如果没有找到直接new一个那就完美了啊if (node == NULL) {node = binder_new_node(proc, fp->binder, fp->cookie);if (node == NULL) {...}node->min_priority = fp->flags & FLAT_BINDER_FLAG_PRIORITY_MASK;node->accept_fds = !!(fp->flags & FLAT_BINDER_FLAG_ACCEPTS_FDS);}...//在target_proc(即ServiceManager的进程上下文)中查找是否包行"该Binder实体的引用"，//如果没有找到的话，则将"该binder实体的引用"添加到target_proc->refs_by_node红黑树中。这样，就可以通过Service Manager对该Binder实体进行管理了。ref = binder_get_ref_for_node(target_proc, node);if (ref == NULL) {...}//修改typeif (fp->type == BINDER_TYPE_BINDER)fp->type = BINDER_TYPE_HANDLE;elsefp->type = BINDER_TYPE_WEAK_HANDLE;fp->binder = 0;// 修改handle。handle和binder是联合体，这里将handle设为引用的描述。// 根据该handle可以找到"该binder实体在target_proc中的binder引用"；// 即，可以根据该handle，可以从Service Manager找到对应的Binder实体的引用，从而获取Binder实体。fp->handle = ref->desc;// 增加引用计数，防止"该binder实体"在使用过程中被销毁。fp->handle = ref->desc;fp->cookie = 0;binder_inc_ref(ref, fp->type == BINDER_TYPE_HANDLE,&thread->todo);trace_binder_transaction_node_to_ref(t, node, ref);...} break;...}}if (reply) {...} else if (!(t->flags & TF_ONE_WAY)) {BUG_ON(t->buffer->async_transaction != 0);t->need_reply = 1;t->from_parent = thread->transaction_stack;//将当前事务添加到当前线程的事务栈中thread->transaction_stack = t;} else {...}//设置事务的类型为BINDER_WORK_TRANSACTIONt->work.type = BINDER_WORK_TRANSACTION;//将事务添加到target_list队列中，即target_list的待处理事务中list_add_tail(&t->work.entry, target_list);// 设置待完成工作的类型为BINDER_WORK_TRANSACTION_COMPLETEtcomplete->type = BINDER_WORK_TRANSACTION_COMPLETE;// 将待完成工作添加到thread->todo队列中，即当前线程的待完成工作中。list_add_tail(&tcomplete->entry, &thread->todo);//唤醒目标进程if (target_wait)wake_up_interruptible(target_wait);return;...
}

(1) 先对入参的参数分析一把，此时tr->target.handle=0且reply也为0，因此，会设置target_node为ServiceManager对应的Binder实体。下面是target_node,target_proc等值初始化之后的值。

target_node = binder_context_mgr_node; // 目标节点为Service Manager对应的Binder实体
target_proc = target_node->proc;       // 目标进程为Service Manager对应的binder_proc进程上下文信息
target_list = &target_thread->todo;    // 待处理事务队列
target_wait = &target_thread->wait;    // 等待队列

(2) 分析至此，我们现在已经知道目标节点是Service Manager对应的Binder实体。这是指MediaPlayerService的addService()这个指令是来提交给Service Manager进行处理的，它最终会发送给Service Manager进行处理。

(3) 在初始化完target_node等目标节点之后，会新建一个待处理事务t和待完成的工作tcomplete，并对它们进行初始化。待处理事务t会被提交给目标(即ServiceManager对应的Binder实体)进行处理；而待完成的工作tcomplete则是为了反馈给MediaPlayerService服务，告诉MediaPlayerService它的请求Binder驱动已经收到了。注意，这里仅仅是告诉MediaPlayerService该请求已经被收到，而不是处理完毕！待ServiceManager处理完毕该请求之后，Binder驱动会再次反馈相应的消息给MediaPlayerService。

	//分配一个特处理事务t，t是binder事务(binder_transaction对象)t = kzalloc(sizeof(*t), GFP_KERNEL);...//分配一个待完成的工作tcomplete，tcomplete是binder_work对象tcomplete = kzalloc(sizeof(*tcomplete), GFP_KERNEL);...t->debug_id = ++binder_last_id;...//设置from，表示该事务是MediaPlayerService发起的if (!reply && !(tr->flags & TF_ONE_WAY))t->from = thread;elset->from = NULL;//下面的一些赋值是初始化事务tt->sender_euid = proc->tsk->cred->euid;//事务将交给target_proc进程进行处理t->to_proc = target_proc;//事务将交给target_thread线程进行处理t->to_thread = target_thread;//事务编码t->code = tr->code;//事务标志t->flags = tr->flags;//事务优先级t->priority = task_nice(current);...//分配空间t->buffer = binder_alloc_buf(target_proc, tr->data_size,tr->offsets_size, !reply && (t->flags & TF_ONE_WAY));...t->buffer->allow_user_free = 0;t->buffer->debug_id = t->debug_id;//保存事务t->buffer->transaction = t;// 保存事务的目标对象(即处理该事务的binder对象)t->buffer->target_node = target_node;trace_binder_transaction_alloc_buf(t->buffer);if (target_node)binder_inc_node(target_node, 1, 0, NULL);

(4) 在初始化完待处理事务t之后，接着将MediaPlayerService请求的数据拷贝到内核空间并解析出来。从数据中解析出MediaPlayerService请求数据中的flat_binder_object对象，只有一个flat_binder_object对象。该flat_binder_object对象的类型是BINDER_TYPE_BINDER，然后调用binder_get_node()在当前进程的上下文环境proc中查找fp->binder对应的Binder实体，fp->binder是Android的flatten_binder()中赋值的，它是MediaPlayerService对象的本地引用的描述(即MediaPlayerService对应的BBinder对象的描述)；此外，在MediaPlayerService是初次与Binder驱动通信，因此肯定找不到该对象fp->binder对应的Binder实体；因此node=NULL。 接下来，就调用binder_new_node()新建fp->binder对应的Binder实体，这也就是MediaPlayerService对应的Binder实体。然后，调用binder_get_ref_for_node(target_proc, node)获取该Binder实体在target_proc(即ServiceManager的进程上下文环境)中的Binder引用，此时，在target_proc中肯定也找不到该Binder实体对应的引用；那么，就新建Binder实体的引用，并将其添加到target_proc->refs_by_node红黑树 和 target_proc->refs_by_desc红黑树中。 这样，Service Manager的进程上下文中就存在MediaPlayerService的Binder引用，Service Manager也就可以对MediaPlayerService进行管理了！然后，修改fp->type=BINDER_TYPE_HANDLE，并使fp->handle = ref->desc。这样，就将MediaPlayerService的请求数据解析出来，并且在Binder驱动中创建了MediaPlayerService对应的Binder实体，而且将该Binder实体添加到MediaPlayerService的进程上下文proc中。更重要的是，在ServiceManager的refs_by_node和refs_by_desc这两颗红黑树中创建了"MediaPlayerService对应的Binder实体的Binder引用"。这意味着，在Binder驱动中，已经能在ServiceManager的进程上下文中找到MediaPlayerService，其中该流程涉及的主要源码如下：

    // 将"用户空间的数据中所含对象的偏移地址"拷贝到内核中// tr->data.ptr.offsets就是数据中的对象偏移地址数组，tr->offsets_size就数据中的对象个数// 拷贝之后，offp就是flat_binder_object对象数组在内核空间的偏移数组的起始地址if (copy_from_user(offp, (const void __user *)(uintptr_t)tr->data.ptr.offsets, tr->offsets_size)) {...}...// off_end就是flat_binder_object对象数组在内核空间的偏移地址的结束地址off_end = (void *)offp + tr->offsets_size;off_min = 0;//将所有的flat_binder_object对象读取出来//对MediaPlayerService而言，只有一个flat_binder_object对象。for (; offp < off_end; offp++) {struct flat_binder_object *fp;...fp = (struct flat_binder_object *)(t->buffer->data + *offp);off_min = *offp + sizeof(struct flat_binder_object);switch (fp->type) {case BINDER_TYPE_BINDER:case BINDER_TYPE_WEAK_BINDER: {struct binder_ref *ref;//在proc中查找binder实体对应的binder_nodestruct binder_node *node = binder_get_node(proc, fp->binder);//若找不到，则新建一个binder_node；下次就可以直接使用了，妈的要是找女朋友有这么容易的话就好了，如果没有找到直接new一个那就完美了啊if (node == NULL) {node = binder_new_node(proc, fp->binder, fp->cookie);if (node == NULL) {...}node->min_priority = fp->flags & FLAT_BINDER_FLAG_PRIORITY_MASK;node->accept_fds = !!(fp->flags & FLAT_BINDER_FLAG_ACCEPTS_FDS);}...//在target_proc(即ServiceManager的进程上下文)中查找是否包行"该Binder实体的引用"，//如果没有找到的话，则将"该binder实体的引用"添加到target_proc->refs_by_node红黑树中。这样，就可以通过Service Manager对该Binder实体进行管理了。ref = binder_get_ref_for_node(target_proc, node);if (ref == NULL) {...}//修改typeif (fp->type == BINDER_TYPE_BINDER)fp->type = BINDER_TYPE_HANDLE;elsefp->type = BINDER_TYPE_WEAK_HANDLE;fp->binder = 0;// 修改handle。handle和binder是联合体，这里将handle设为引用的描述。// 根据该handle可以找到"该binder实体在target_proc中的binder引用"；// 即，可以根据该handle，可以从Service Manager找到对应的Binder实体的引用，从而获取Binder实体。fp->handle = ref->desc;fp->cookie = 0;// 增加引用计数，防止"该binder实体"在使用过程中被销毁binder_inc_ref(ref, fp->type == BINDER_TYPE_HANDLE,&thread->todo);trace_binder_transaction_node_to_ref(t, node, ref);...} break;...}}

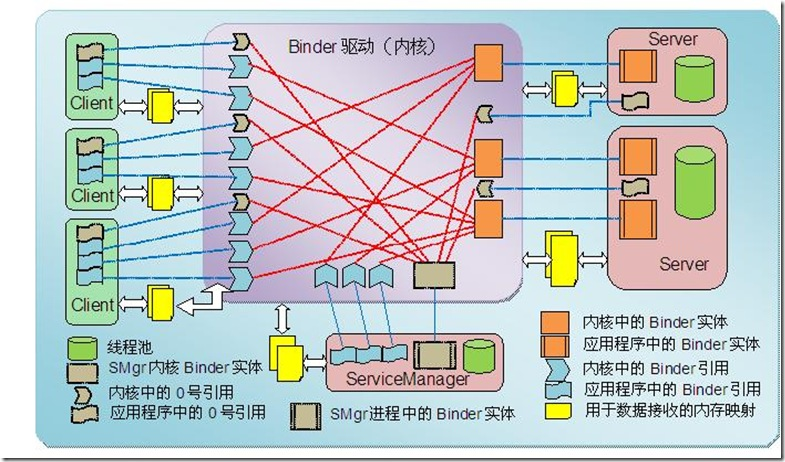

如果你对上面牵涉的各种引用，实体还是迷糊的话，可以参见下下面的角色图(不是Cosplay图额)，是Binder角色图，如果你理解了下面的图，我想对于上面的流程是手到擒来了。

(5) 然后，设置待处理事务的类型为BINDER_WORK_TRANSACTION，并将其添加到target_list中。即，添加事务到Service Manager对应的待处理事务队列中。
设置待完成工作的类型为BINDER_WORK_TRANSACTION_COMPLETE，并将其添加到当前线程的待完成工作中。此时，Binder驱动已经收到了MediaPlayerService的请求，这个所谓的待完成工作，就是用来让Binder驱动告诉MediaPlayerService，它的请求已经被处理了。
最后，target_wait是ServiceManager的等待队列，肯定不为空(因为前面刚刚将BINDER_WORK_TRANSACTION事务添加到待处理事务中)。因此，便会执行wake_up_interruptible(target_wait)唤醒Service Manager进程。
注意，此时都是运行在MediaPlayerService的进程中的！

	//设置事务的类型为BINDER_WORK_TRANSACTIONt->work.type = BINDER_WORK_TRANSACTION;//将事务添加到target_list队列中，即target_list的待处理事务中list_add_tail(&t->work.entry, target_list);// 设置待完成工作的类型为BINDER_WORK_TRANSACTION_COMPLETEtcomplete->type = BINDER_WORK_TRANSACTION_COMPLETE;// 将待完成工作添加到thread->todo队列中，即当前线程的待完成工作中。list_add_tail(&tcomplete->entry, &thread->todo);//唤醒目标进程if (target_wait)wake_up_interruptible(target_wait);return;

此时，MediaPlayerService进程还会继续运行，而且它也通过wake_up_interruptible()唤醒了ServiceManager进程。ServiceManager被唤醒后，所做的工作就是将MediaPlayerService注册到它的服务队列中进行管理；它的具体流程稍候再分析，现在还是先分析完MediaPlayerService进程。
分析至此，binder_transaction()就分析完了。在binder_transaction()中，我们主要进行了以下工作，下面我们总结概括一下：

• 解析出来MediaPlayerService的请求数据、
• 新建MediaPlayerService对应的Binder实体和Binder引用，并在ServiceManager的进程上下文中保存MediaPlayerService的Binder引用。
• 新建待处理事务，并将该事务添加到ServiceManager的待处理事务队列中。然后，唤醒ServiceManager来处理该事务。
• 新建了待完成工作，并将待完成工作添加到当前线程的待完成工作队列中中。

3.12.3 Binder驱动中binder_thread_write()的源码

分析完binder_transaction()后，跳出接着分析MediaPlayerService进程的工作，此时binder_thread_write()中执行binder_transaction()后，会更新*consumed的值，即bwr.write_consumed的值。意味着，Binder驱动已经驱动完成读取MediaPlayerService的请求数据。

static int binder_thread_write(struct binder_proc *proc,struct binder_thread *thread,binder_uintptr_t binder_buffer, size_t size,binder_size_t *consumed)
{uint32_t cmd;void __user *buffer = (void __user *)(uintptr_t)binder_buffer;void __user *ptr = buffer + *consumed;void __user *end = buffer + size;//读取binder_write_read.write_buffer中的内容。//每次读取32bit(即四个字节)while (ptr < end && thread->return_error == BR_OK) {// 从用户空间读取32bit到内核中，并赋值给cmd。if (get_user(cmd, (uint32_t __user *)ptr))return -EFAULT;ptr += sizeof(uint32_t);...switch (cmd) {...case BC_TRANSACTION:case BC_REPLY: {struct binder_transaction_data tr;if (copy_from_user(&tr, ptr, sizeof(tr)))return -EFAULT;ptr += sizeof(tr);binder_transaction(proc, thread, &tr, cmd == BC_REPLY);break;}...}//更新bwr.write_consumed的值*consumed = ptr - buffer;}return 0;
}

3.12.4 Binder驱动中binder_thread_read()的源码

让我们继续分析，接下来ioctl()会执行binder_thread_read()来设置反馈数据给MediaPlayerService进程。让我们带着愉悦的心情分析一番：

static int binder_thread_read(struct binder_proc *proc,struct binder_thread *thread,binder_uintptr_t binder_buffer, size_t size,binder_size_t *consumed, int non_block)
{void __user *buffer = (void __user *)(uintptr_t)binder_buffer;void __user *ptr = buffer + *consumed;void __user *end = buffer + size;int ret = 0;int wait_for_proc_work;//如果*consumed=0，则写入BR_NOOP到用户传进来的bwr.read_buffer缓存区，用来表示读取数据开始(这个是Binder驱动约定俗成的)if (*consumed == 0) {if (put_user(BR_NOOP, (uint32_t __user *)ptr))return -EFAULT;ptr += sizeof(uint32_t);}retry://等待proc进程的事务标记。//当线程的事务栈为空 并且 待处理事务队列为空时，该标记位true。wait_for_proc_work = thread->transaction_stack == NULL &&list_empty(&thread->todo);...thread->looper |= BINDER_LOOPER_STATE_WAITING;if (wait_for_proc_work)proc->ready_threads++;...if (wait_for_proc_work) {...} else {if (non_block) {...} elseret = wait_event_freezable(thread->wait, binder_has_thread_work(thread));}binder_lock(__func__);if (wait_for_proc_work)proc->ready_threads--;thread->looper &= ~BINDER_LOOPER_STATE_WAITING;...while (1) {uint32_t cmd;struct binder_transaction_data tr;struct binder_work *w;struct binder_transaction *t = NULL;//如果当前线程的"待完成工作"不为空，则取出待完成工作if (!list_empty(&thread->todo))w = list_first_entry(&thread->todo, struct binder_work, entry);else if (!list_empty(&proc->todo) && wait_for_proc_work)...else {if (ptr - buffer == 4 && !(thread->looper & BINDER_LOOPER_STATE_NEED_RETURN)) /* no data added */goto retry;break;}...switch (w->type) {...case BINDER_WORK_TRANSACTION_COMPLETE: {cmd = BR_TRANSACTION_COMPLETE;// 将BR_TRANSACTION_COMPLETE写入到用户缓冲空间中if (put_user(cmd, (uint32_t __user *)ptr))return -EFAULT;ptr += sizeof(uint32_t);binder_stat_br(proc, thread, cmd);...//待完成事务已经处理完毕，将其从待完成事务队列中删除list_del(&w->entry);kfree(w);binder_stats_deleted(BINDER_STAT_TRANSACTION_COMPLETE);} break;...}if (!t)continue;...//更新bwr.read_consumed的值*consumed = ptr - buffer;...return 0;
}

代码虽然不多，但是信息量还是比较大的，下面让我们来逐层分析，步步为营：
(1) 先看看函数的参数，buffer是bwr.read_buffer，是反馈数据缓冲区。size是bwr.read_size，是缓冲区大小，为256字节；而consumed是指向bwr.read_consumed的，它的值是0，表示反馈数据还没有被MediaPlayerService读取过。non_block为0。
(2) consumed=0，因此会先将BR_NOOP从内核空间拷贝到用户空间，即拷贝到bwr.read_buffer中。
(3) 在binder_transaction()中，我们有添加待完成工作到thread的待完成工作队列中。因此，wait_for_proc_work是false。
(4) binder_has_thread_work(thread)为ture，因此wait_event_interruptible()不会进入中断等待状态，而是继续往下运行。
(5) 接着，进入while循环。list_empty(&thread->todo)为flase，执行list_first_entry(&thread->todo, struct binder_work, entry)从thread的待完成工作队列中取出待完成的工作t。
(6) 根据binder_transaction()中的分析可知，t->type的值为BINDER_WORK_TRANSACTION_COMPLETE。执行对应的case分支，会将数据cmd=BR_TRANSACTION_COMPLETE拷贝到用户空间，即bwr.read_buffer中。拷贝之后，即代表该工作已完成，然后从当前线程的工作队列中将该工作删除，并释放所分配的空间。
(7) 由于t=null，因此，会再次从头开始执行while循环。而此时，list_empty(&thread->todo)为true，并且list_empty(&proc->todo)也为true；因此会执行break跳出while循环。
(8) 在跳出while循环之后，会更新consumed的值。即，更新bwr.read_consumed的值。此时，由于写入了BR_NOOP和BR_TRANSACTION_COMPLETE两个指令，bwr.read_consumed=8。

接下来，回到binder_ioctl()中。将bwr数据拷贝到用户空间后返回。此时，bwr中各个参数的值如下：

bwr.write_size = outAvail;
bwr.write_buffer = (long unsigned int)mOut.data();
bwr.write_consumed = outAvail;                      // 等于write_size
bwr.read_size = mIn.dataCapacity();
bwr.read_buffer = (long unsigned int)mIn.data();    // 存储了BR_NOOP和BR_TRANSACTION_COMPLETE两个返回指令
bwr.read_consumed = 8;                              // 等于read_size

bwr中的write参数是保存"MediaPlayerService发送给Binder驱动的请求内容的"，而read则是保存"Binder驱动反馈给MediaPlayerService的内容的"。此时，write_consumed和write_size相同，意味着"Binder驱动已经将请求的内容都处理完毕了"；而read_consumed>0，则意味着"Binder驱动有反馈内容给MediaPlayerService"。
回到talkWithDriver()中，看看ioctl()之后做了些什么？

3.13 重返客户端IPCThreadState::transact()

   通过前面分析可知，此时代码已经从驱动层返回到了应用层，那么让我们一起跟着代码的脚步来到应用层继续分析吗(注意这里的标题客户端是相对于servicemanager进程来说的)。

3.13.1 IPCThreadState::talkWithDriver()

status_t IPCThreadState::talkWithDriver(bool doReceive)
{...binder_write_read bwr;// Is the read buffer empty?const bool needRead = mIn.dataPosition() >= mIn.dataSize();const size_t outAvail = (!doReceive || needRead) ? mOut.dataSize() : 0;bwr.write_size = outAvail;bwr.write_buffer = (uintptr_t)mOut.data();// This is what we'll read.if (doReceive && needRead) {bwr.read_size = mIn.dataCapacity();bwr.read_buffer = (uintptr_t)mIn.data();} else {bwr.read_size = 0;bwr.read_buffer = 0;}...if ((bwr.write_size == 0) && (bwr.read_size == 0)) return NO_ERROR;bwr.write_consumed = 0;bwr.read_consumed = 0;status_t err;do {...if (ioctl(mProcess->mDriverFD, BINDER_WRITE_READ, &bwr) >= 0)err = NO_ERROR;elseerr = -errno;...} while (err == -EINTR);if (err >= NO_ERROR) {//清空已写的数据if (bwr.write_consumed > 0) {if (bwr.write_consumed < mOut.dataSize())mOut.remove(0, bwr.write_consumed);elsemOut.setDataSize(0);}//设置已读数据if (bwr.read_consumed > 0) {mIn.setDataSize(bwr.read_consumed);mIn.setDataPosition(0);}...return NO_ERROR;} return err;
}

ioctl()从驱动层返回以后的返回值为0，所以err=NO_ERROR,此时退出while循环。接着代码往下执行：
(1) bwr.write_consumed>0，并且bwr.write_consumed=mOut.dataSize。因此，调用mOut.setDataSize(0)将释放mOut的内存，并且将mOut的mDataSize和mObjectsSize设为0。
(2) bwr.read_consumed>0，因此调用mIn.setDataSize()为mIn分配空间，并将mIn的mDataSize设为=bwr.read_consumed。然后，将位置mDataPos初始化为0。
之后，跳出talkWithDriver()，返回到waitForResponse()中。

3.13.2 IPCThreadState::waitForResponse()

status_t IPCThreadState::waitForResponse(Parcel *reply, status_t *acquireResult)
{uint32_t cmd;int32_t err;while (1) {if ((err=talkWithDriver()) < NO_ERROR) break;...if (mIn.dataAvail() == 0) continue;cmd = (uint32_t)mIn.readInt32();...switch (cmd) {case BR_TRANSACTION_COMPLETE:...case BR_DEAD_REPLY:...case BR_FAILED_REPLY:...case BR_ACQUIRE_RESULT:...case BR_REPLY:...default:err = executeCommand(cmd);if (err != NO_ERROR) goto finish;break;}}finish:...return err;
}

此时函数从从talkWithDriver()正常返回，接着执行代码读取mIn中的数据。而mIn中的数据就是Binder驱动返回的"BR_NOOP和BR_TRANSACTION_COMPLETE两个指令"。先读出的指令是BR_NOOP，因此这里执行executeCommand(cmd)。(读者可以缓一缓，上个厕所干个啥的，内容有点多啊)

3.13.3 IPCThreadState::executeCommand()

status_t IPCThreadState::executeCommand(int32_t cmd)
{BBinder* obj;RefBase::weakref_type* refs;status_t result = NO_ERROR;...switch (cmd) {case BR_ERROR:...case BR_OK:...case BR_NOOP:break;default:...}if (result != NO_ERROR) {mLastError = result;}return result;
}

此时入参的参数cmd=BR_NOOP没有进行任何的操作，直接返回。继续回到waitForResponse()中，重新开始while循环，执行talkWithDriver()。

3.13.4 IPCThreadState::talkWithDriver()

status_t IPCThreadState::talkWithDriver(bool doReceive)
{...binder_write_read bwr;// Is the read buffer empty?const bool needRead = mIn.dataPosition() >= mIn.dataSize();const size_t outAvail = (!doReceive || needRead) ? mOut.dataSize() : 0;bwr.write_size = outAvail;bwr.write_buffer = (uintptr_t)mOut.data();// This is what we'll read.if (doReceive && needRead) {bwr.read_size = mIn.dataCapacity();bwr.read_buffer = (uintptr_t)mIn.data();} else {bwr.read_size = 0;bwr.read_buffer = 0;}...if ((bwr.write_size == 0) && (bwr.read_size == 0)) return NO_ERROR;bwr.write_consumed = 0;bwr.read_consumed = 0;status_t err;do {...if (ioctl(mProcess->mDriverFD, BINDER_WRITE_READ, &bwr) >= 0)err = NO_ERROR;elseerr = -errno;...} while (err == -EINTR);if (err >= NO_ERROR) {//清空已写的数据if (bwr.write_consumed > 0) {if (bwr.write_consumed < mOut.dataSize())mOut.remove(0, bwr.write_consumed);elsemOut.setDataSize(0);}//设置已读数据if (bwr.read_consumed > 0) {mIn.setDataSize(bwr.read_consumed);mIn.setDataPosition(0);}...return NO_ERROR;} return err;
}

弯弯绕绕又回到了这里，你说我们容易吗。好吗，废话有点多，让我们接着继续分析：
(1) 此时，因为在waitForResponse()中已经通过mIn.readInt32()读取了4个字节，因此mIn.dataPosition()=4，而此时mIn.dataSize()=8；因此，needRead=false。
(2) 此时needRead=false,而doRecive=true，所以计算得出outAvail=0。最终，由于 bwr.write_size和bwr.read_size都为0，因此直接返回NO_ERROR。
(3) 再次回到waitForResponse()中，此时读出的cmd为BR_TRANSACTION_COMPLETE。此时，由于reply不为NULL，不会跳出while循环，因此再次重新执行while循环，调用talkWithDriver()。
(4) 此时，已经读取了mIn中的全部数据，因此mIn.dataPosition()=8，而mIn.dataSize()=8；因此，needRead=true。
(5) outAvail=mOut.dataSize()，前面已经将mOut清空，因此outAvail=0。bwr初始化完毕之后，各个成员的值如下：

    bwr.write_size = 0;bwr.write_buffer = (long unsigned int)mOut.data();bwr.write_consumed = 0;bwr.read_size = mIn.dataCapacity();                 		// 256字节bwr.read_buffer = (long unsigned int)mIn.data();bwr.read_consumed = 0;

(7) 分析到这里，此时MediaPlayerService已经处理完"addService()这个请求，包括已经处理完了该请求的反馈"。对MediaPlayerService而言，它已经成功的注册到Service Manager中；接下来，就是等待Client的请求了。
那么如何去等待Client的请求呢？这和前面分析Service Manager服务启动之后等待Client的请求类似。MediaPlayerService服务，会通过ioctl()给Binder驱动发送读写请求，而此时的bwr.write_size=0，意味着不会进行写；bwr.read_size>0，意味着会进行读。这样，Binder驱动就会执行读取动作，进而去查看"MediaPlayerService在Binder驱动中的待处理事务队列"是否有事务需要处理，有的话，就进行事务处理；否则，就进入中断等待状态，等待Client的请求。能有啥办法呢，只能接着继续分析了。

3.14 再探Binder驱动

   各位读者请系好安全带，抓紧扶手，振作精神，我们得继续Binder驱动层深入分析了。木有办法Binder深入就是有这么的折腾。

static long binder_ioctl(struct file *filp, unsigned int cmd, unsigned long arg)
{int ret;struct binder_proc *proc = filp->private_data;struct binder_thread *thread;unsigned int size = _IOC_SIZE(cmd);void __user *ubuf = (void __user *)arg;...//中断等待函数// 1. 当binder_stop_on_user_error < 2为true时；不会进入等待状态；直接跳过。// 2. 当binder_stop_on_user_error < 2为false时，进入等待状态。//    当有其他进程通过wake_up_interruptible来唤醒binder_user_error_wait队列，并且binder_stop_on_user_error < 2为true时；//    则继续执行；否则，再进入等待状态。ret = wait_event_interruptible(binder_user_error_wait, binder_stop_on_user_error < 2);...binder_lock(__func__);//在proc进程中查找该线程对应的binder_thread;若查找失败，则新建一个binder_thread，并添加到proc->threads中。thread = binder_get_thread(proc);...switch (cmd) {case BINDER_WRITE_READ: {struct binder_write_read bwr;...//将binder_write_read从“用户空间”拷贝到“内核空间”if (copy_from_user(&bwr, ubuf, sizeof(bwr))) {ret = -EFAULT;goto err;}...//如果write_size>0，则进行写操作if (bwr.write_size > 0) {ret = binder_thread_write(proc, thread, bwr.write_buffer, bwr.write_size, &bwr.write_consumed);...}//如果read_size>0，则进行读操作if (bwr.read_size > 0) {ret = binder_thread_read(proc, thread, bwr.read_buffer, bwr.read_size, &bwr.read_consumed, filp->f_flags & O_NONBLOCK);...}...if (copy_to_user(ubuf, &bwr, sizeof(bwr))) {ret = -EFAULT;goto err;}break;}...}ret = 0;...return ret;

此时，bwr.write_size=0,因此只读不写，不会执行binder_thread_write()。而此时bwr.read_size>0，因此会调用binder_thread_read()进行读取动作。

static int binder_thread_read(struct binder_proc *proc,struct binder_thread *thread,void  __user *buffer, int size,signed long *consumed, int non_block)
{void __user *ptr = buffer + *consumed;void __user *end = buffer + size;int ret = 0;int wait_for_proc_work;// 如果*consumed=0，则写入BR_NOOP到用户传进来的bwr.read_buffer缓存区if (*consumed == 0) {if (put_user(BR_NOOP, (uint32_t __user *)ptr))return -EFAULT;// 修改指针位置ptr += sizeof(uint32_t);}retry:// 等待proc进程的事务标记。// 当线程的事务栈为空 并且 待处理事务队列为空时，该标记位true。wait_for_proc_work = thread->transaction_stack == NULL &&list_empty(&thread->todo);...if (wait_for_proc_work) {...// 设置当前线程的优先级=proc->default_priority。// 即，当前线程要处理proc的事务，所以设置优先级和proc一样。binder_set_nice(proc->default_priority);if (non_block) {...} else// 阻塞式的读取，则阻塞等待事务的发生。ret = wait_event_interruptible_exclusive(proc->wait, binder_has_proc_work(proc, thread));} else {...}...
}

此时的我有点凌乱，有点紧张因为本篇章快要结束了。继续分析
(1) 此时，bwr.read_consumed=0，意味着*consumed=0。因此，还是会先将BR_NOOP写入到bwr.read_buffer中。
(2) 此时，当前线程的事务栈和待处理事务队列都是空，因此wait_for_proc_work=true。
(3) 在调用binder_set_nice()设置当前线程的优先级之后，就会调用wait_event_interruptible()。而此时binder_has_proc_work()为false，因此当前线程会进入中断等待状态。当Service Manager处理完MediaPlayerService的请求之后，就会将其唤醒。

总结

   此时的你是不是有点小激动，我的妈呀我竟然看到这里了！你值得骄傲，能看到此处的都是好汉。至此，MediaPlayerService进程的addService的请求发送部分就讲解完了。在继续了解请求的处理之前，先回顾一下本部分的内容。

如上图所示，MediaPlayerService发送一个BC_TRANSACTION事务给Binder驱动。Binder驱动收到该事务之后，对请求数据进行解析，在Kernel中新建了MediaPlayerService对应的Binder实体，并将在ServiceManager的进程上下文中添加了该Binder实体的Binder引用。解析完数据之后，新增一个待处理事务并提交到ServiceManager的待处理事务列表中；接着，就唤醒了ServiceManager。与此同时，Binder驱动还反馈了一个BR_TRANSACTION_COMPLETE给MediaPlayerService，告诉MediaPlayerService它的addService请求已经发送成功；MediaPlayerService在解析完BR_TRANSACTION_COMPLETE之后，就进入等待状态，等待ServiceManager的处理完请求之后反馈结果给它。

有了一个好的开头，那么在接下来的篇章中，我们将继续分析ServiceManager被唤醒后，具体都做了些什么工作！聪明的你应该可以想得到做了些什么，让我们下个篇章继续分析 Android Binder框架实现之Native层addService详解之请求的处理。

写在最后

   至此，Android Binder框架实现之Native层addService详解之请求的发送就介绍完了。如果小伙们对整个过程还是很迷糊或者困惑，也不要感到伤心和难过，因为Binder不是一蹴而就的事情，这个是一个考验耐心耐力的的知识点学习，容不得半点马虎的，多看源码，多分析我相信终有一天你会突然开窍的。好了就到这里了，欢迎小伙伴们评论和点赞！本篇博客到这里真的要说再见了。

这篇关于Android Binder框架实现之Native层addService详解之请求的发送的文章就介绍到这儿，希望我们推荐的文章对编程师们有所帮助！

---
