【TOLIN】第二章|软件工程模板搭建

↑ 点击上方，关注“Tkwer望远镜”

作者：Tkwer

公众号：Tkwer望远镜

使用STM32CubeMX生成工程模板

还没熟悉过STM32CubeMX的同学，可能要先通过互联网了解怎么使用。我们教程不会具体到每一个细节，很抱歉。

官方网站介绍：STM32CubeMX is a graphical tool that allows a very easy configuration of STM32 microcontrollers and microprocessors, as well as the generation of the corresponding initialization C code for the Arm Cortex-M core or a partial Linux Device Tree for Arm Cortex-A core), through a step-by-step process. 总结，STM32CubeMX就是生成STM32软件工程模板图形化工具。

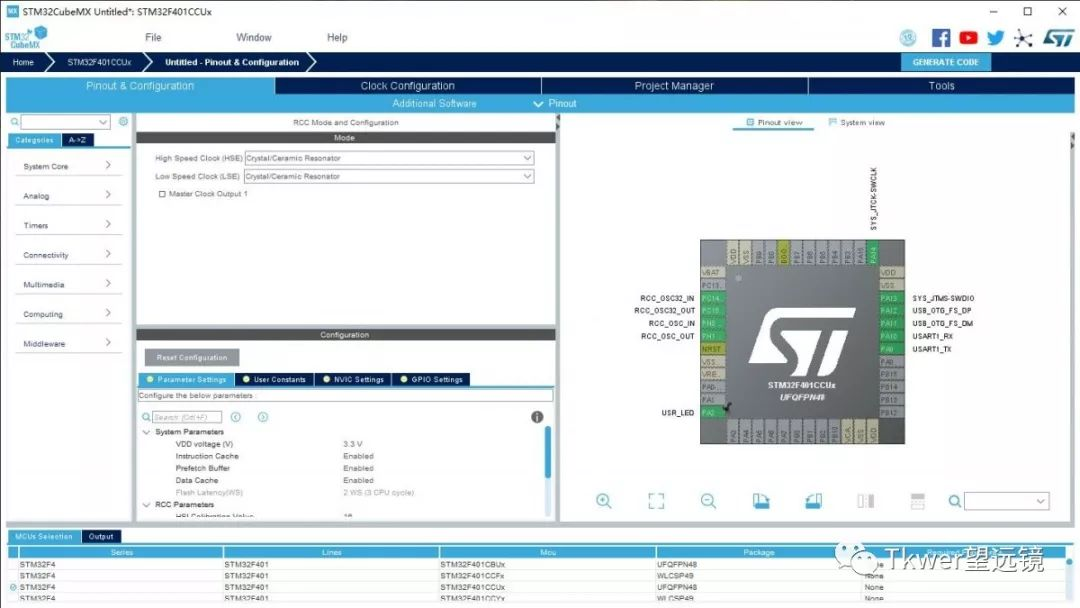

下面就是进行Pin Configuration

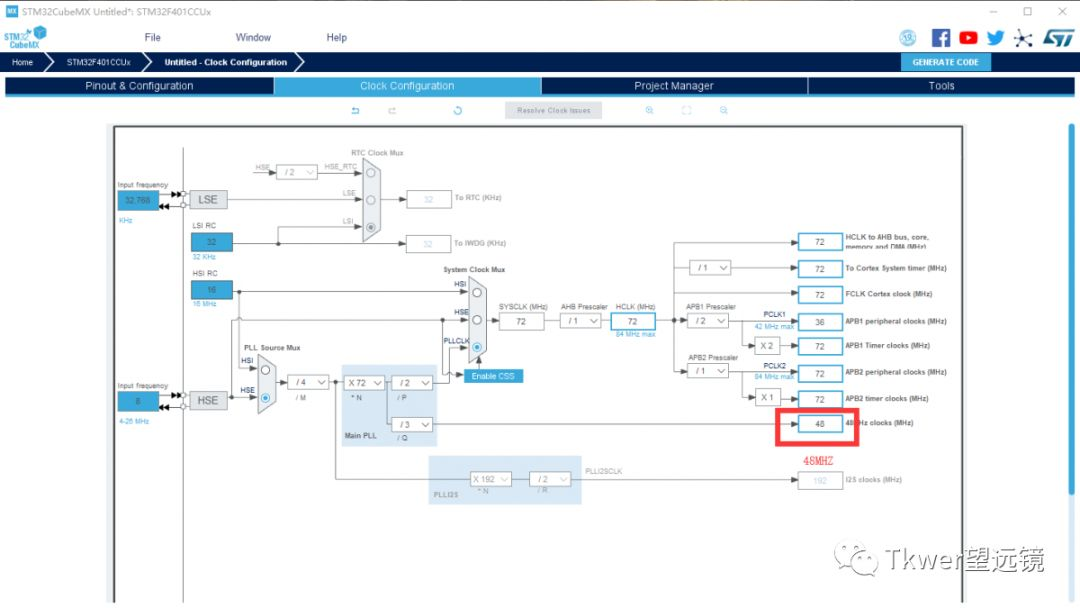

Clock Configuration

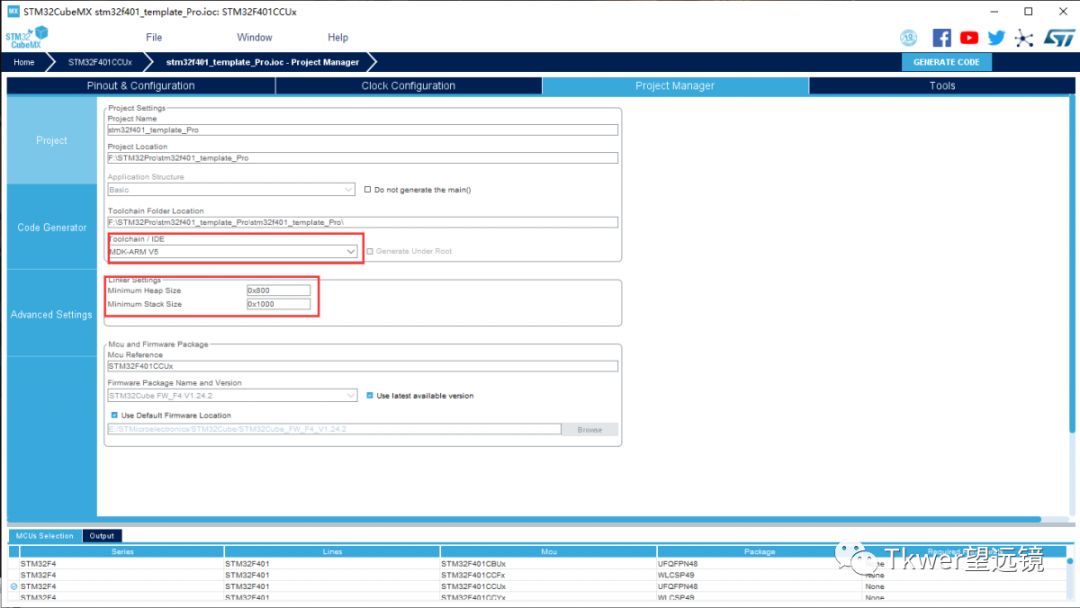

Project Manager

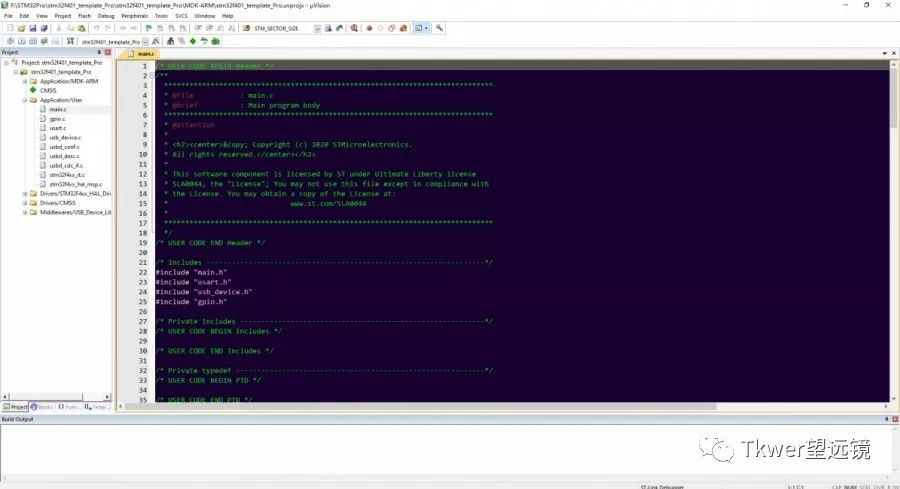

生成MDK工程

移植正点原子的SYSTEM文件夹

接触过STM32的各位，对于正点原子应该是不会陌生的。笔者第一块STM32的学习板也正是正点原子的。受其影响，和兼容一部分正点原子程序的移植，SYSTEM这个文件夹就显得很重要。SYSTEM这个文件夹主要包含了delay文件，sys文件，usart文件。里面有我们经常用的延时函数，串口打印函数。

将该文件夹粘贴到工程文件夹中

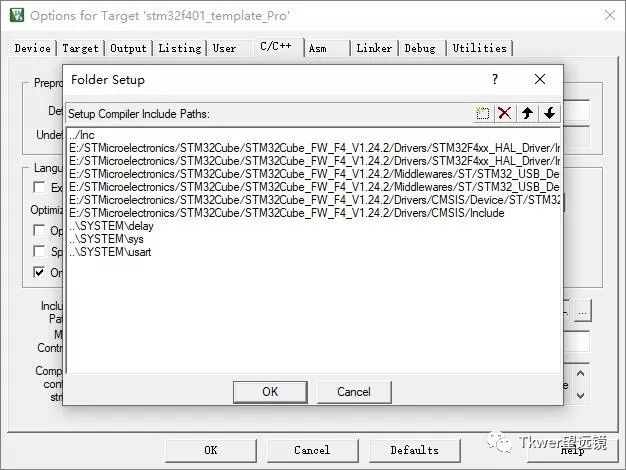

工程中添加Src与Inc

第一次编译过后肯定是会报错的，因为本来工程就含有usart.c和usart.h，后来我们又添加一组，删掉原来的重新编译。

在main.c中做以下修改：

1/* USER CODE BEGIN Includes */
2#include "usart.h"
3#include "sys.h"
4#include "delay.h"
5/* USER CODE END Includes */

 1  /* USER CODE BEGIN SysInit */2    delay_init(84);3    uart_init(115200);4  /* USER CODE END SysInit */56  /* Initialize all configured peripherals */7  MX_GPIO_Init();8    //MX_USART1_UART_Init();//注释9  MX_USB_DEVICE_Init();
10  /* USER CODE BEGIN 2 */
11    int cnt = 0;
12  /* USER CODE END 2 */

 1  /* USER CODE BEGIN WHILE */2  while (1)3  {4    /* USER CODE END WHILE */5        printf("Hello,World!,%d\r\n",cnt);6        delay_ms(1000);7        cnt++;8    /* USER CODE BEGIN 3 */9  }
10  /* USER CODE END 3 */

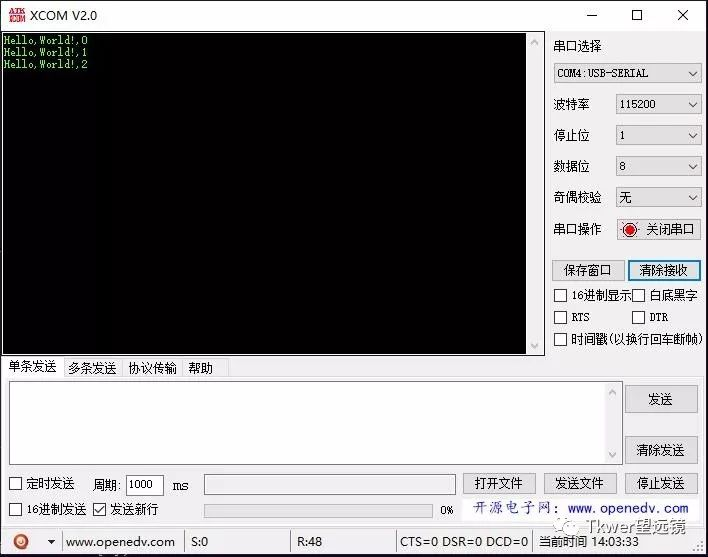

效果如下：

证明正点原子SYSTEM文件夹移植成功。

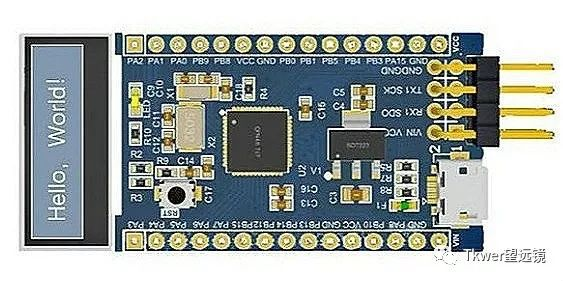

点亮OLED，显示“Hello，world!”

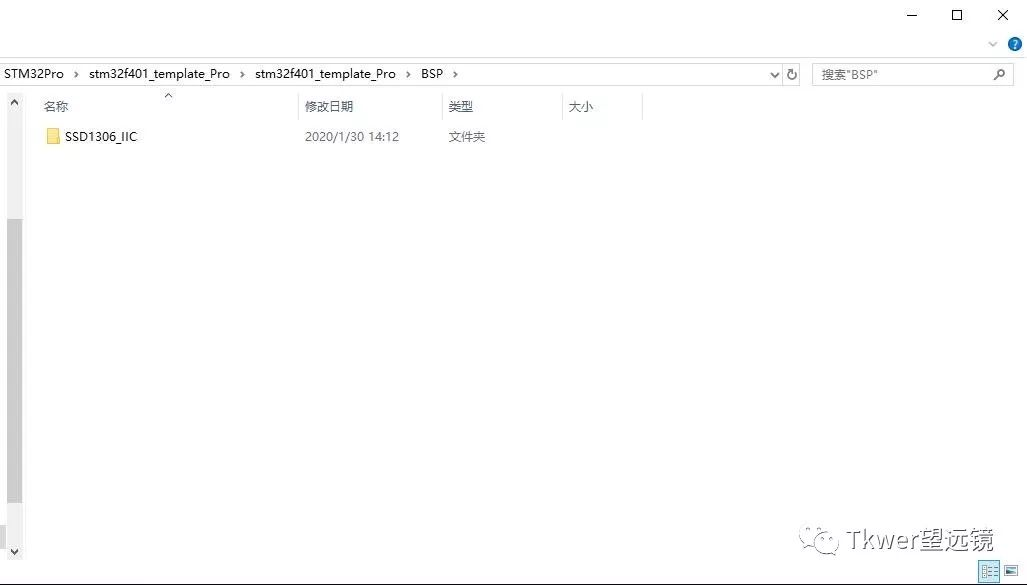

OLED是一个电子手表用的显示屏，比较简单且低功耗，标准IIC协议和驱动是SSD1306。我们提前先把OLED驱动文件写好了，直接复制文件夹到工程目录中，且在工程中添加即可使用。

1/* USER CODE BEGIN Includes */
2#include "usart.h"
3#include "sys.h"
4#include "delay.h"
5#include "SSD1306_IIC.h"
6/* USER CODE END Includes */

1  /* USER CODE BEGIN SysInit */
2    delay_init(84);
3    uart_init(115200);
4    OLED_Init();
5    OLED_P8x16Str(0,1,"Hello,world!");
6  /* USER CODE END SysInit */

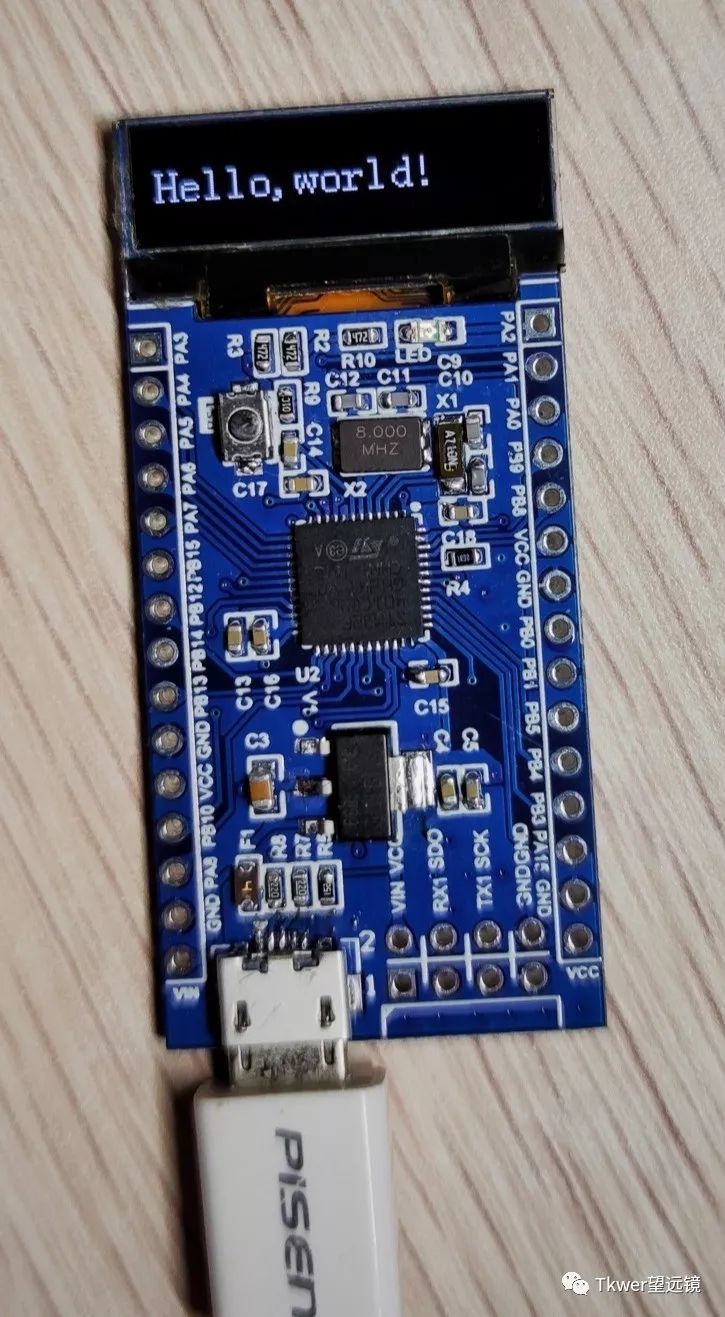

显示如下：
