TOLIN，是一块STM32核心板
至于为什么叫Tolin，最可靠的解释就是顺口吧。这是2019年下半年，花些时间将一些零零碎碎的元件拼合成的一块核心板。使用效果其实出乎我的意料，所以打算写一系列的文章来介绍这块板子。
首先其要达到的目标是简便，减少使用杜邦线，同时能插入面板板里，还能与NodeMCU板对板对接，这里使得这块板子也具备了物联的功能，可探索空间进一步扩大。与其他核心板相比它具有什么不同的地方呢？最明显不同的地方就是多了个0.88寸的OLED屏幕，其次两边的io布局其实是在满足与NodeMCU板对板对接的前提下，尽可能满足了市面上一些模块引脚顺序，即模块直接插到核心板上就能完成对接，避免麻烦的杜邦线相连。
TOLIN核心板简介
主控是STM32F401CCU6,外围电路包含32.768KHZ的RTC晶振以及8MHZ高速外部晶振。板上资源有一个复位按键、一个用户LED、一个OLED显示、还提供了集USB通讯供电为一体的Micro-USB接口、SWD调试接口和串口引出。剩余所有GPIO接口以IIC，SPI等通用接口顺序引出。

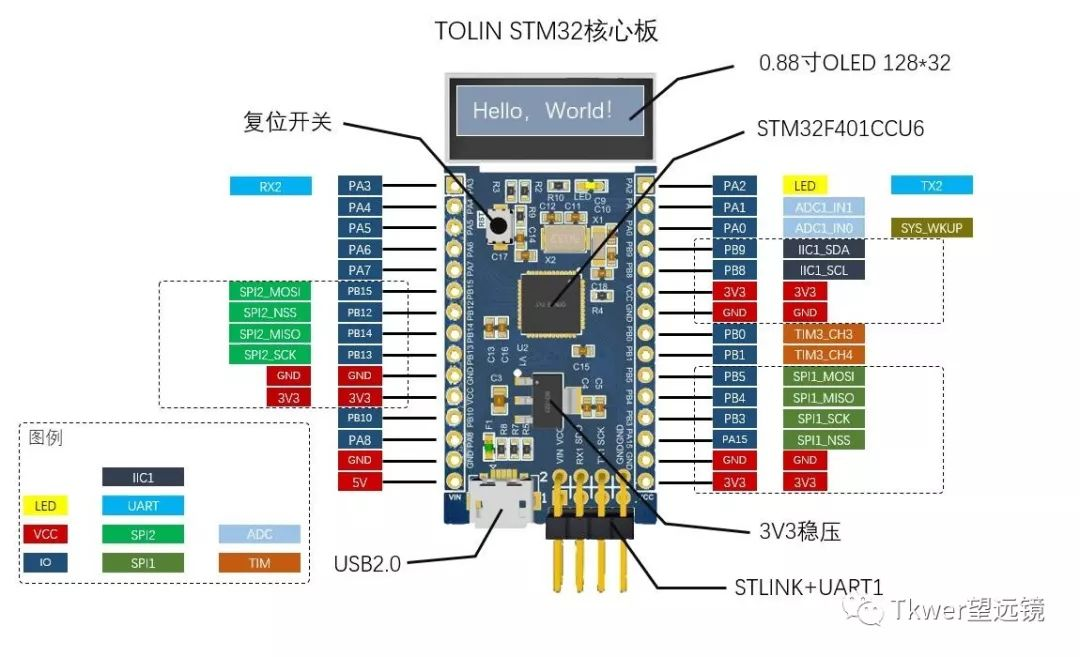

TOLIN核心板引脚功能图：
TOLIN核心板绘制流程
原理图：
PCB：

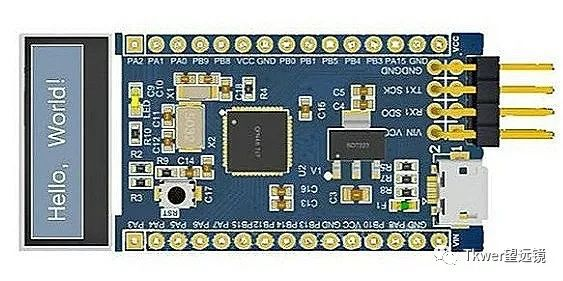

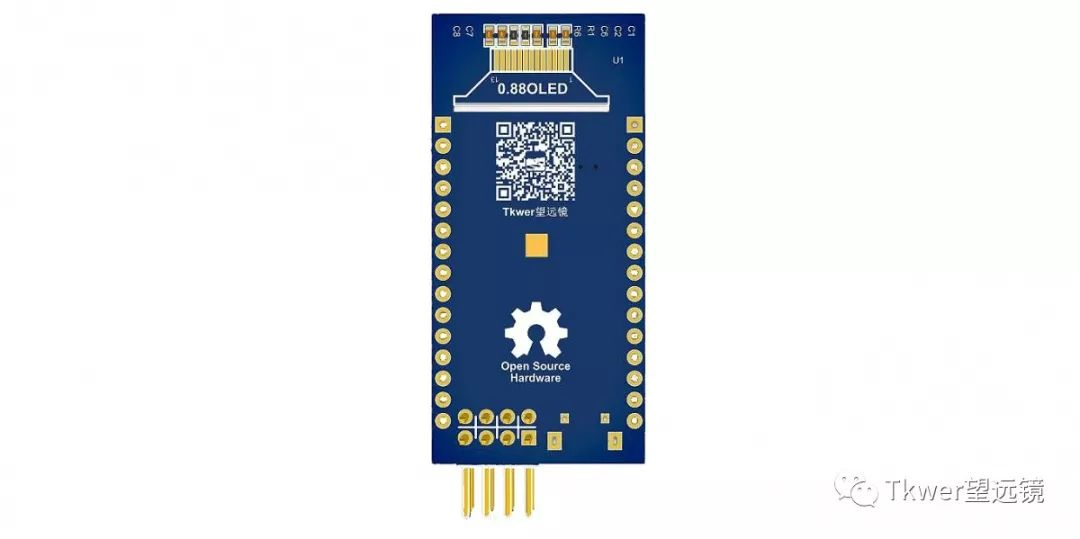

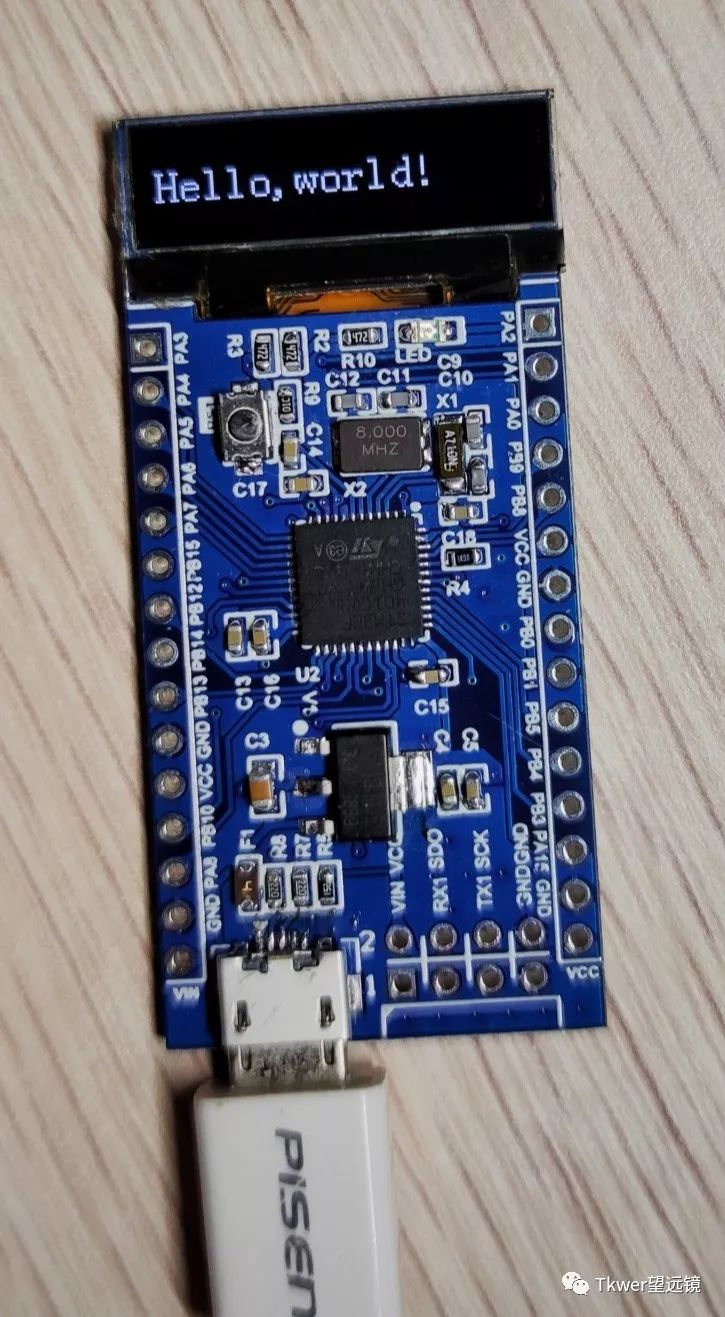

实物图：
公众号ID：Tkwer望远镜
提供TOLIN核心板PCB文件，公众号内回复即可获取：TOLIN_PCB
