中央处理器

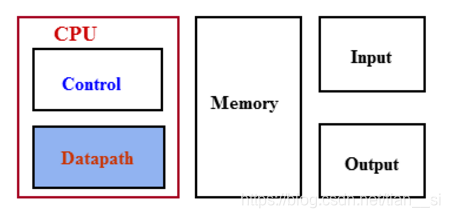

中央处理器是由数据通路(执行)和控制器(控制)构成的。

在这里插入图片描述
数据通路 是在指令执行的过程中,数据所经过的路径,包括路径中的部件。它是指令的执行部件。

控制器 的功能是对指令进行译码,生成指令对应的控制信号,控制数据通路的动作。

单周期数据通路的设计

假定 ISA 取 MIPS 的子集

  • add ,rd, rs, rt
  • sub, rd, rs, rt // R-Type
  • ori ,rt ,rs ,imm16
  • lw , rt , rs , imm16
  • sw ,rt, rs , imm16
  • beq , rs , rt ,imm16 // I-Type
  • j target // J-Type

在这里插入图片描述

R-Type指令

在这里插入图片描述
I-Type指令

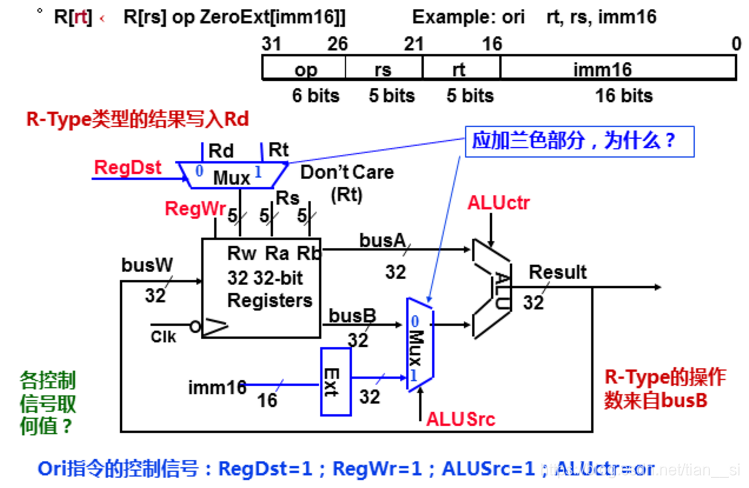

ori

在这里插入图片描述

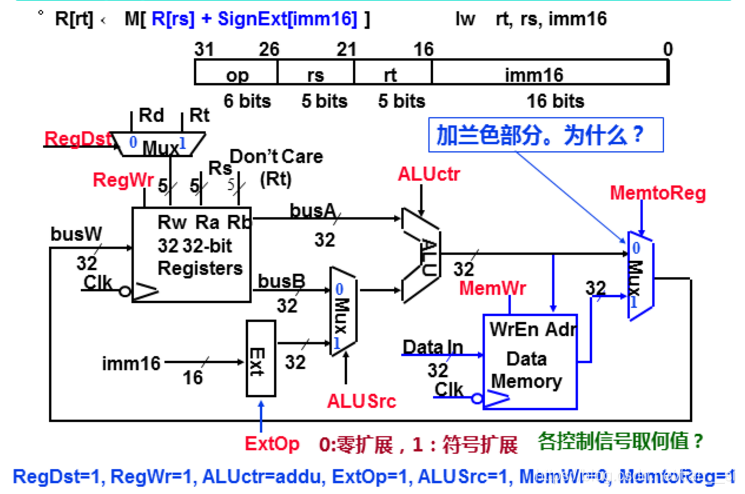

lw
在这里插入图片描述

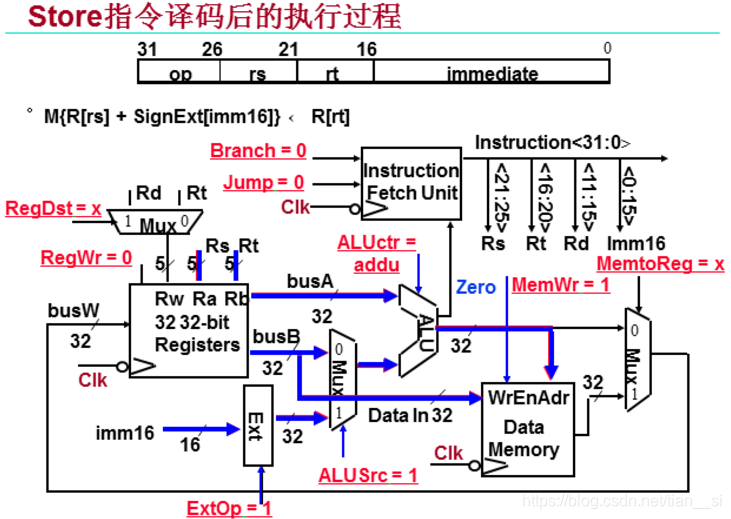

sw

在这里插入图片描述
beq

在这里插入图片描述

J-Type

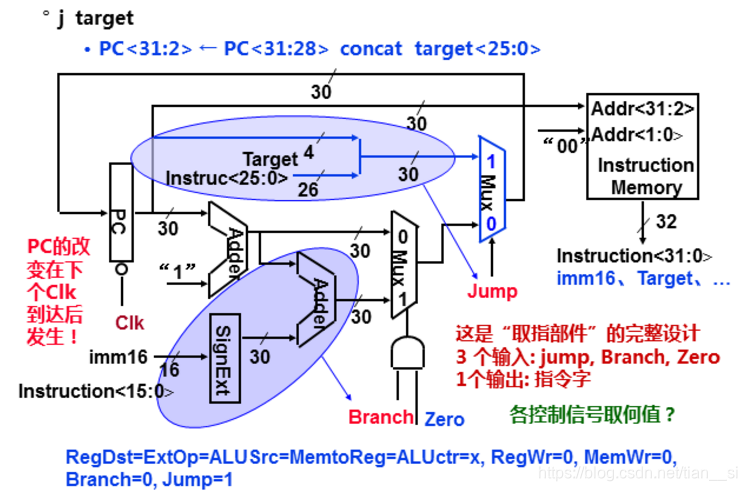

j target (顺带介绍下址逻辑设计)

在这里插入图片描述

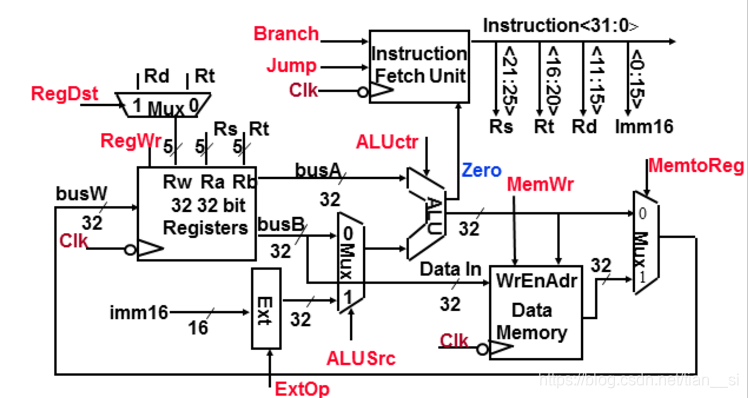

数据通路全图来啦!!!!!!!!!!

在这里插入图片描述

控制器的设计

设计方法:
1)根据每条指令的功能,分析控制信号的取值,并在表中列出。
2)根据列出的指令和控制信号的关系,写出每个控制信号的逻辑表达式。

我们先来梳理一下数据是怎样流通的

  • add / sub

在这里插入图片描述
在这里插入图片描述

  • ori
    在这里插入图片描述

  • lw

在这里插入图片描述

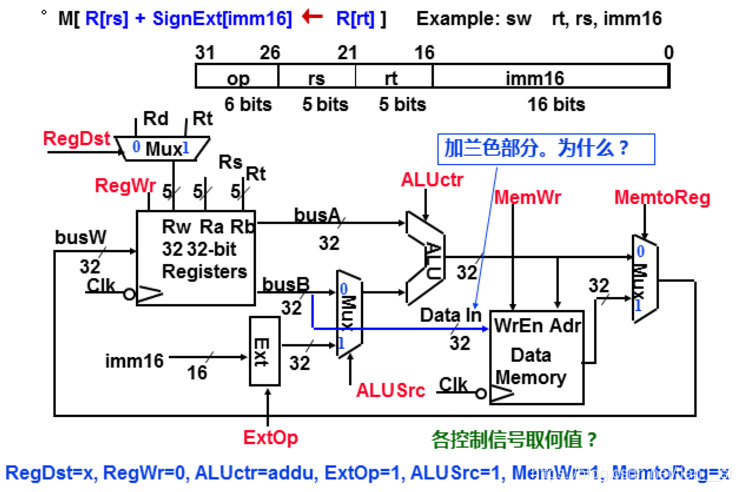

  • sw
    在这里插入图片描述

  • beq

在这里插入图片描述

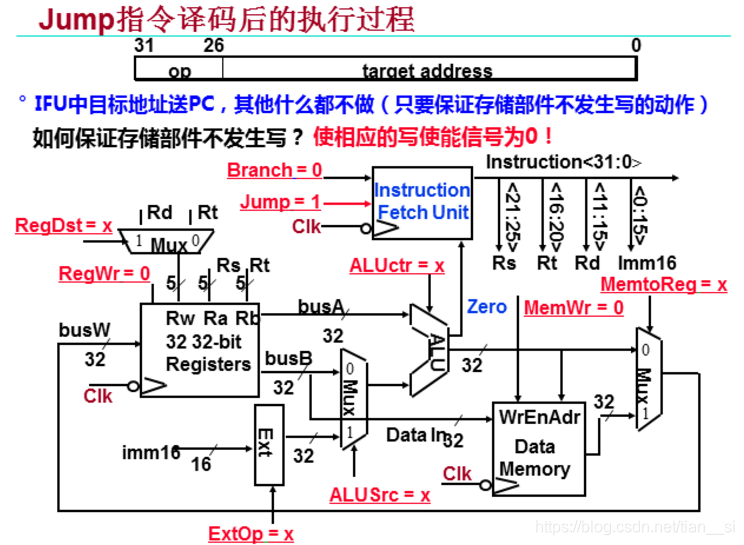

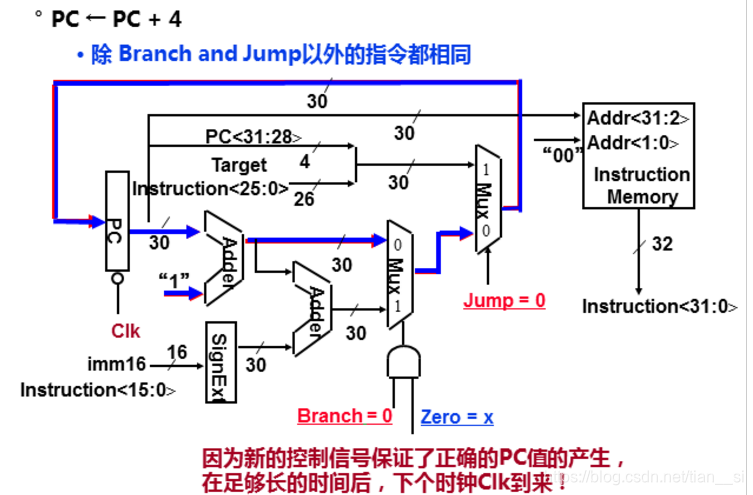

  • j target

在这里插入图片描述
在这里插入图片描述

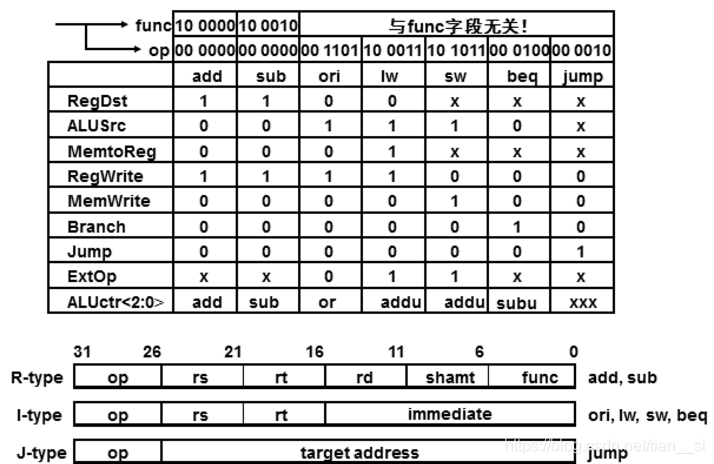

综合分析结果,得到如下指令与控制信号的关系表

在这里插入图片描述
!!!!!!!

MIPS 指令格式中指示操作性质的字段有两个:op(主控)和 func (ALU局控)

在这里插入图片描述

ALUop 的编码定义如下:

在这里插入图片描述
ALUctr 与 func 之间的关系
在这里插入图片描述

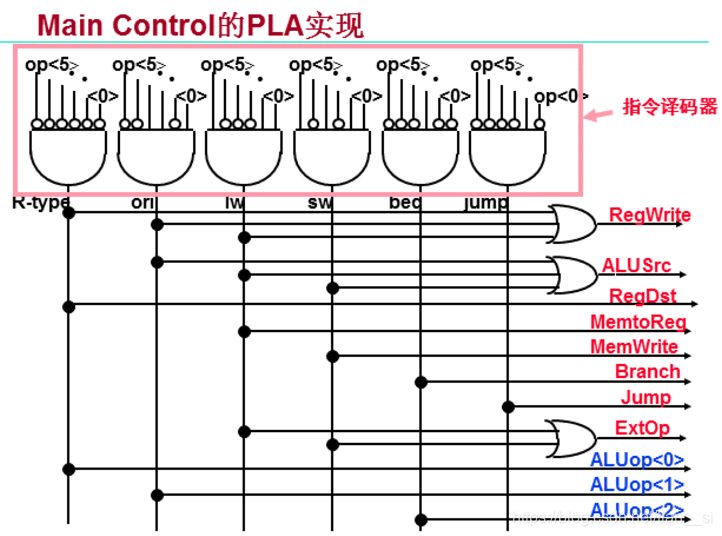

得出主控制单元的真值表

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

王炸来啦!!!!!!!!!!

在这里插入图片描述
一切行动都要在时钟周期的调度下进行,否则会错乱滴~

在这里插入图片描述
