【DIY】送给儿子的感应小夜灯，DIY小夜灯

儿子虽然已经是个“小大人”了，但晚上睡觉时还是怕黑，睡觉前总要房间里面有些灯光才能安稳睡觉。为了让儿子能够在夜晚感受到有盏灯“陪伴”着他，让他安安心心、舒舒服服的睡个好觉。

我今天用一些简单的元件做了一个人体感应小夜灯，送给他，让他开心得不得了。下面跟大家分享下这个简单的小制作。

一、准备材料

• USBled随身灯

• microUSB接口板（母）

• USB接口板（母）

• HC-SR501人体红外传感器（关键器件非常便宜3.8元）


• 5v继电器模块

• 杜邦线

• microUSB手机充电器

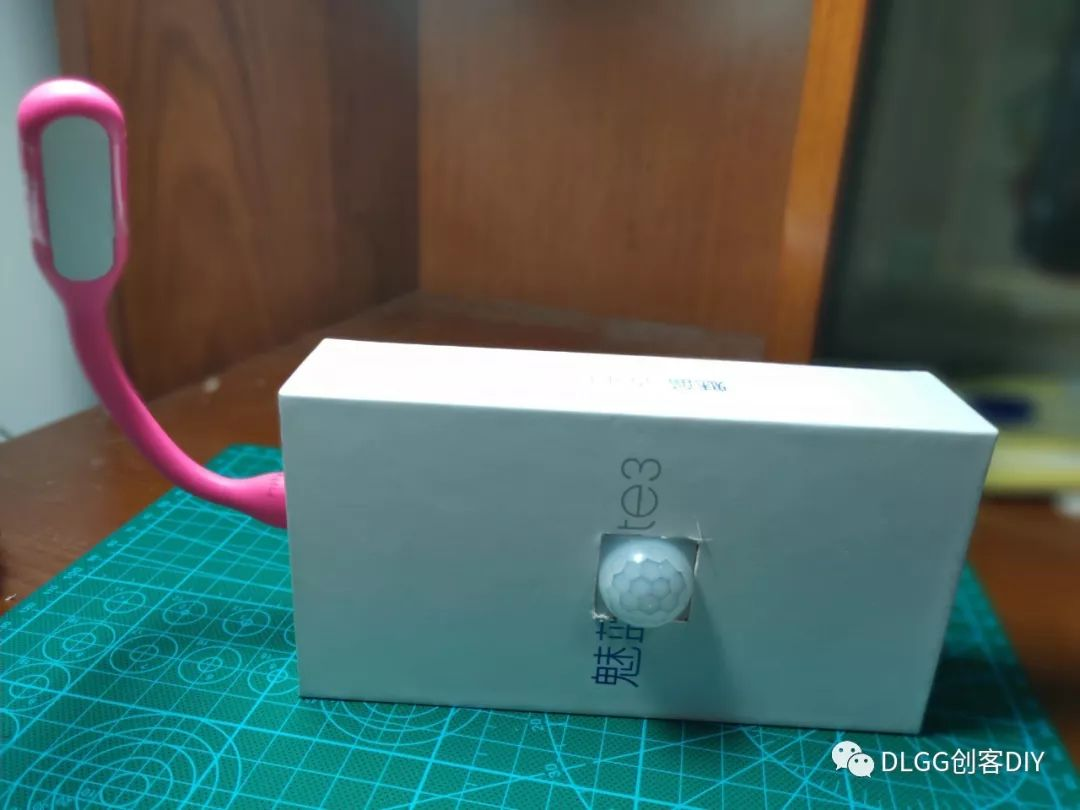

• 结构外壳（手机盒）

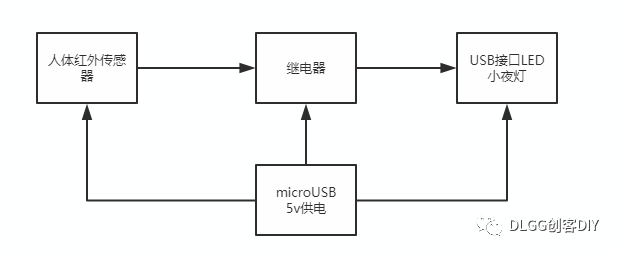

二、感应小夜灯结构

接线方法：

没找到继电器模块的图，用中间那个简单表示一下。

四、原理

人体红外传感器检测到人体释放的红外线，信号引脚由低电平变为高电平，继电器接收到高电平信号，继电器动作，将USB供电与LED小夜灯导通，给USB接口LED小夜灯供电，实现照明功能。一段时间（可调）后，人体红外传感器将信号引脚由高电平变为低电平，继电器动作，小夜灯熄灭。

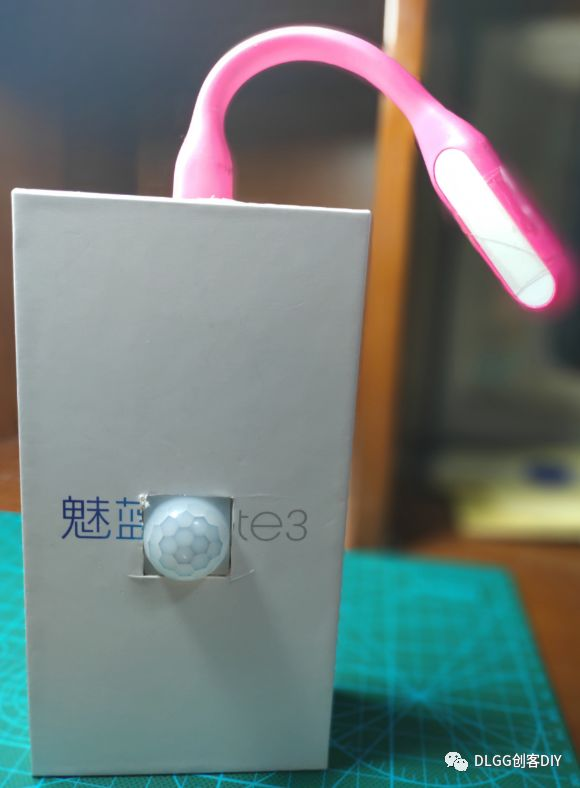

五、小夜灯点亮效果

这个视频我得想想怎么拍

人体红外检测距离和点亮延迟时间可以调节。我调的延迟时间是10s左右。

测试最远探测距离约6米，和小米的小夜灯探测距离差不多。

六、待改进

1. 用3D打印机打印一个比较精美的外壳，毕竟这个纸盒包装粗糙了，然后让孩子自己加上喜欢的装饰。

2. 增加按钮改变灯光的颜色。
