keepalived热备

keepalived概述

调度器出现单点故障,如何解决?
keepalived实现了高可用集群
keepalived最初是为了LVS设计的,专门监控个服务器节点的状态
keepalived后来加入了VRRP功能,防止单点故障
因此,keepalived除了能够管理LVS软件外，还可以作为其他服务（例如：Nginx、Haproxy、MySQL等）的高可用解决方案软件。

keepalived运行原理

keepalived检测每个服务器节点状态
服务器节点异常或工作出现故障,keepalived将故障节点从集群系统中剔除
故障节点恢复后,keepalived再将其加入到集群系统中
所有工作自动完成,无需人工干预

keepalived功能

1.VRRP热备(FTP,MySQL,HTTP,Nginx,LVS)
2.自动配置LVS规则(enable)
3.Keepalived自带健康检查功能

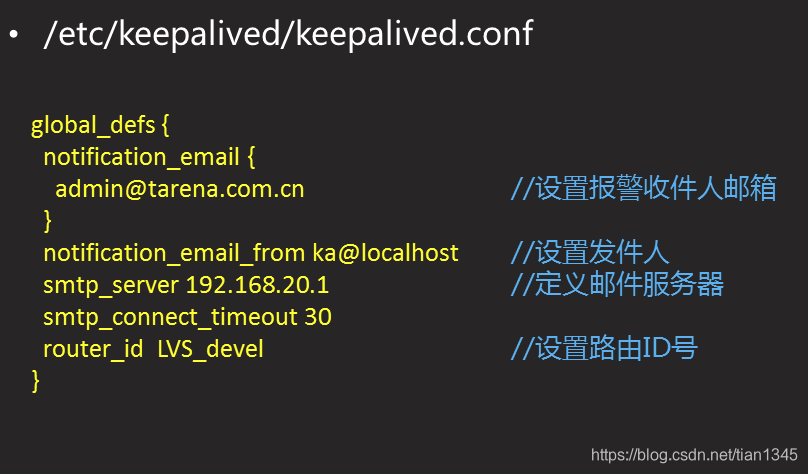

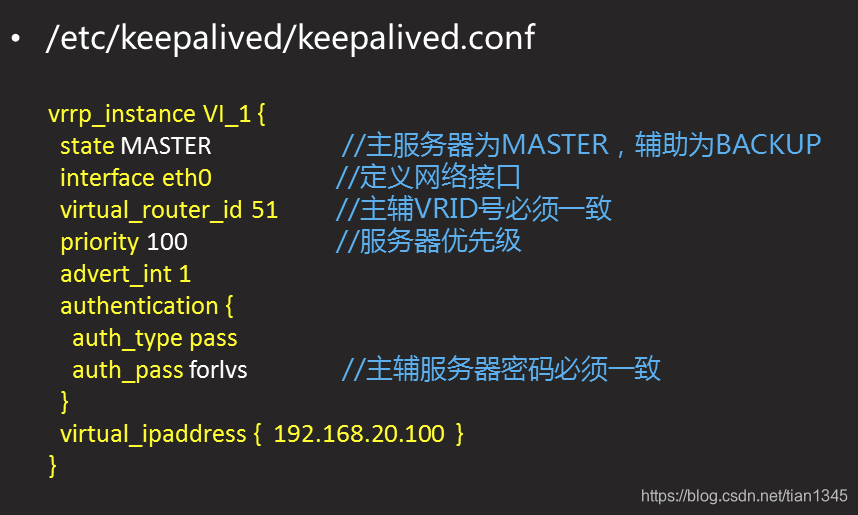

配置文件解析

在这里插入图片描述

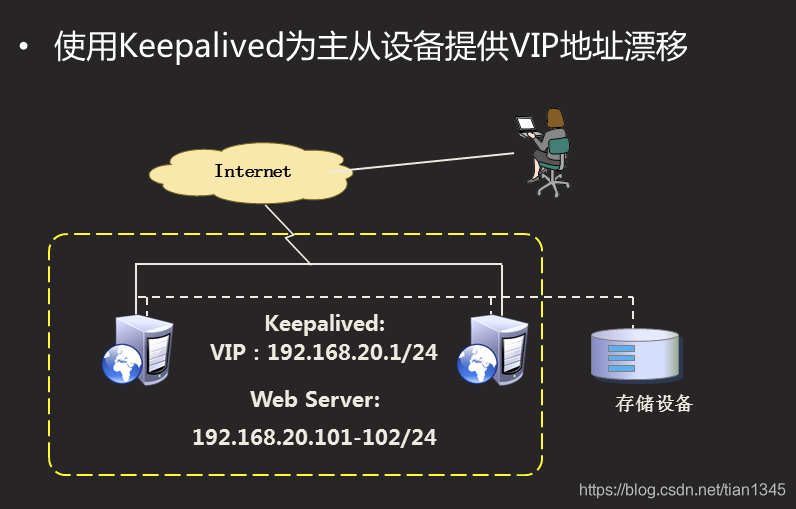

高可用web拓扑

在这里插入图片描述

Keepalived高可用服务器

问题

准备三台Linux服务器，两台做Web服务器，并部署Keepalived高可用软件，一台作为客户端主机，实现如下功能：

使用Keepalived实现web服务器的高可用
Web服务器IP地址分别为192.168.4.100和192.168.4.200
Web服务器的浮动VIP地址为192.168.4.80
客户端通过访问VIP地址访问Web页面
方案

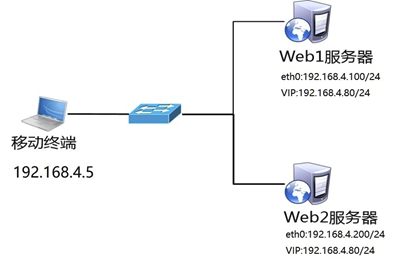

使用3台虚拟机，2台作为Web服务器，并部署Keepalived、1台作为客户端，拓扑结构如图所示，主机配置如表所示。
在这里插入图片描述

步骤

步骤一：配置网络环境（如果已经完成该配置，可以忽略此步骤）

1）设置Web1服务器网络参数、配置Web服务

[root@web1 ~]# nmcli connection modify eth0 ipv4.method manual ipv4.addresses 192.168.4.100/24 connection.autoconnect yes
[root@web1 ~]# nmcli connection up eth0
[root@web1 ~]# yum -y install httpd
[root@web1 ~]# echo "123123" > /var/www/html/index.html
[root@web1 ~]# systemctl restart httpd

2）设置Web2服务器网络参数、配置Web服务

[root@web2 ~]# nmcli connection modify eth0 ipv4.method manual ipv4.addresses 192.168.4.200/24 connection.autoconnect yes
[root@web2 ~]# nmcli connection up eth0
[root@web2 ~]# yum -y install httpd
[root@web2 ~]# echo "456456" > /var/www/html/index.html
[root@web2 ~]# systemctl restart httpd

3）配置proxy主机的网络参数（如果已经设置，可以忽略此步骤）

[root@proxy ~]# nmcli connection modify eth0 ipv4.method manual ipv4.addresses 192.168.4.5/24 connection.autoconnect yes
[root@proxy ~]# nmcli connection up eth0

4 )客户端测试

[root@proxy ~]# curl  192.168.4.200
456456
[root@proxy ~]# curl  192.168.4.100
123123

步骤二：安装Keepalived软件

注意：两台Web服务器做相同的操作。

[root@web1 ~]# yum  -y  install keepalived
[root@web2 ~]# yum  -y  install keepalived

步骤三：部署Keepalived服务

1）修改web1服务器Keepalived配置文件

[root@web1 ~]# vim  /etc/keepalived/keepalived.conf
*12    router_id web1     ##设置路由ID号（实验需要修改）19 vrrp_instance VI_1 {20     state MASTER      ##主服务器为MASTER（备服务器需要修改为BACKUP）21     interface eth0    ##定义网络接口22     virtual_router_id 51   ##主备服务器VRID号必须一致23     priority 100           ##服务器优先级,优先级高优先获取VIP24     advert_int 125     authentication {26         auth_type PASS27         auth_pass 1111      ##主备服务器密码必须一致28     }29     virtual_ipaddress {     ##谁是主服务器谁获得该VIP（实验需要修改）*30         192.168.4.80   ##vip31     }32 }
注:有*号的行需修改
##33行往下是集群本次实验只涉及VRRP

2）修改web2服务器Keepalived配置文件

[root@web2 ~]# vim /etc/keepalived/keepalived.conf
12    router_id web2
20     state BACKUP
23     priority 50
30         192.168.4.80

3）启动服务

[root@web1 ~]# systemctl start keepalived
[root@web2 ~]# systemctl start keepalived
[root@web1 ~]# ip a s eth0   ##查看vip
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000link/ether 52:54:00:ea:6b:dd brd ff:ff:ff:ff:ff:ffinet 192.168.4.100/24 brd 192.168.4.255 scope global noprefixroute eth0valid_lft forever preferred_lft foreverinet 192.168.4.80/32 scope global eth0valid_lft forever preferred_lft forever
[root@web1 ~]# systemctl stop keepalived.service
[root@web2 ~]# ip a s eth0
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000link/ether 52:54:00:34:9f:a9 brd ff:ff:ff:ff:ff:ffinet 192.168.4.200/24 brd 192.168.4.255 scope global noprefixroute eth0valid_lft forever preferred_lft foreverinet 192.168.4.80/32 scope global eth0valid_lft forever preferred_lft forever
[root@web1 ~]# systemctl start  keepalived.service
[root@web1 ~]# ip a s eth0
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000link/ether 52:54:00:ea:6b:dd brd ff:ff:ff:ff:ff:ffinet 192.168.4.100/24 brd 192.168.4.255 scope global noprefixroute eth0valid_lft forever preferred_lft foreverinet 192.168.4.80/32 scope global eth0valid_lft forever preferred_lft forever

4）配置防火墙和SELinux
启动keepalived会自动添加一个drop的防火墙规则，需要清空！

[root@web1 ~]# ping 192.168.4.80
PING 192.168.4.80 (192.168.4.80) 56(84) bytes of data.
[root@web1 ~]# iptables -F
[root@web1 ~]# setenforce 0
[root@web2 ~]# ping 192.168.4.80
PING 192.168.4.80 (192.168.4.80) 56(84) bytes of data.
[root@web2 ~]# iptables -F
[root@web1 ~]# setenforce 0

步骤四：测试

1 ) 登录两台Web服务器查看VIP信息

[root@web1 ~]# ip a s  eth0
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000link/ether 52:54:00:c2:bd:f0 brd ff:ff:ff:ff:ff:ffinet 192.168.4.100/24 brd 192.168.4.255 scope global noprefixroute eth0valid_lft forever preferred_lft foreverinet 192.168.4.80/32 scope global eth0valid_lft forever preferred_lft forever[root@web2 ~]# ip  a  s  eth0
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000link/ether 52:54:00:3e:8d:bf brd ff:ff:ff:ff:ff:ffinet 192.168.4.200/24 brd 192.168.4.255 scope global noprefixroute eth0valid_lft forever preferred_lft forever
#此时vip为浮动IP,优先级在web1上,所以在web1上面出现192.168.4.80的vip
#######################################################################################
[root@web1 ~]# systemctl  stop  keepalived.service     #停掉web1的服务
[root@web1 ~]# ip a s  eth0
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000link/ether 52:54:00:c2:bd:f0 brd ff:ff:ff:ff:ff:ffinet 192.168.4.100/24 brd 192.168.4.255 scope global noprefixroute eth0valid_lft forever preferred_lft forever
[root@web2 ~]# ip  a  s  eth0
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000link/ether 52:54:00:3e:8d:bf brd ff:ff:ff:ff:ff:ffinet 192.168.4.200/24 brd 192.168.4.255 scope global noprefixroute eth0valid_lft forever preferred_lft foreverinet 192.168.4.80/32 scope global eth0valid_lft forever preferred_lft forever
#####此时vip去到web2
[root@web1 ~]# systemctl   start   keepalived.service
[root@web1 ~]# ip a s  eth0
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000link/ether 52:54:00:c2:bd:f0 brd ff:ff:ff:ff:ff:ffinet 192.168.4.100/24 brd 192.168.4.255 scope global noprefixroute eth0valid_lft forever preferred_lft foreverinet 192.168.4.80/32 scope global eth0valid_lft forever preferred_lft forever
#####此时vip又再次回到web1

2 ) 客户端访问
客户端使用curl命令连接http://192.168.4.80，查看Web页面；关闭Web1服务器的网卡，客户端再次访问http://192.168.4.80，验证是否可以正常访问服务。

不要忘记清空防火墙!
[root@web1 ~]# ping 192.168.4.80
[root@web2 ~]# ping 192.168.4.80
[root@proxy ~]# curl  192.168.4.80
123123
[root@web1 ~]# systemctl stop keepalived.service
[root@proxy ~]# curl  192.168.4.80
456456

高可用调度器

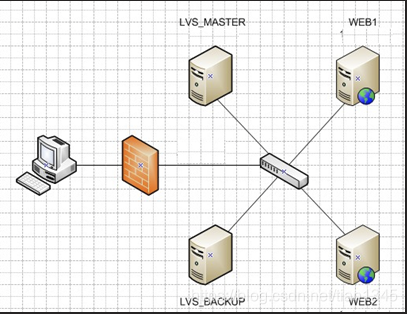

keepalived+LVS拓扑

使用Keepalived高可用解决调度器单点故障的问题
主,备调度器上配置LVS
主调度器异常时,Keepalived启用备用调度器

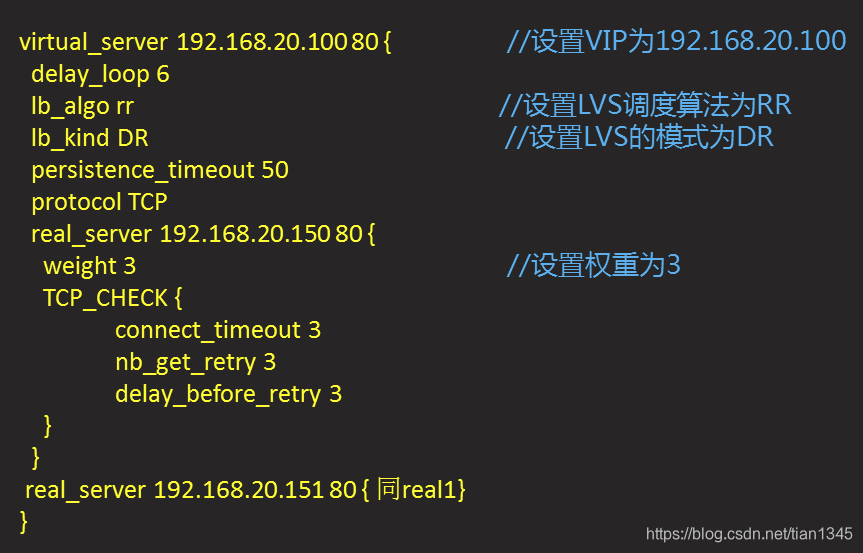

Keepalived配置说明

LVS相关信息通过Keepalived配置即可
主要配置文件说明如下:

Real Server配置

真实服务器运行在DR模式下
修改内核参数,并附加VIP

Keepalived+LVS服务器

问题

使用Keepalived为LVS调度器提供高可用功能，防止调度器单点故障，为用户提供Web服务：

LVS1调度器真实IP地址为192.168.4.5
LVS2调度器真实IP地址为192.168.4.6
服务器VIP地址设置为192.168.4.15
真实Web服务器地址分别为192.168.4.100、192.168.4.200
使用加权轮询调度算法，真实web服务器权重不同

方案

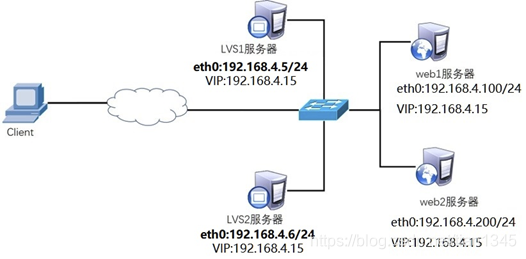

使用5台虚拟机，1台作为客户端主机、2台作为LVS调度器、2台作为Real Server，实验拓扑环境结构如图所示，基础环境配置如表所示。
在这里插入图片描述

注意：所有主机都需要配置IP地址与有效的YUM源

步骤

步骤一：配置网络环境

1）设置Web1服务器的网络参数

注:先关闭上一个实验的keepalived服务
[root@web1 ~]# systemctl stop keepalived.service
[root@web2 ~]# systemctl stop keepalived.service
[root@web1 ~]# nmcli connection modify eth0 ipv4.method manual ipv4.addresses 192.168.4.100/24 connection.autoconnect yes
[root@web1 ~]# nmcli connection up eth0

接下来给web1配置VIP地址
注意：这里的子网掩码必须是32（也就是全255），网络地址与IP地址一样，广播地址与IP地址也一样。

[root@web1 ~]# cd /etc/sysconfig/network-scripts/
[root@web1 ~]# cp ifcfg-lo{,:0}
[root@web1 ~]# vim ifcfg-lo:0
DEVICE=lo:0
IPADDR=192.168.4.15
NETMASK=255.255.255.255
NETWORK=192.168.4.15
BROADCAST=192.168.4.15
ONBOOT=yes
NAME=lo:0

注意：这里因为web1也配置与调度器一样的VIP地址，默认肯定会出现地址冲突。
写入这四行的主要目的就是访问192.168.4.15的数据包，只有调度器会响应，其他主机都不做任何响应。

[root@web1 ~]# vim /etc/sysctl.conf
#手动写入如下4行内容
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2
net.ipv4.conf.all.arp_announce = 2
#当有arp广播问谁是192.168.4.15时，本机忽略该ARP广播，不做任何回应
#本机不要向外宣告自己的lo回环地址是192.168.4.15

重启网络服务，设置防火墙与SELinux

[root@web1 ~]# systemctl stop NetworkManager
[root@web1 ~]# systemctl disable NetworkManager
[root@web1 ~]# systemctl restart network
[root@web1 ~]# ifconfig
[root@web1 ~]# systemctl stop firewalld
[root@web1 ~]# setenforce 0

2）设置Web2服务器的网络参数

[root@web2 ~]# nmcli connection modify eth0 ipv4.method manual \
ipv4.addresses 192.168.4.200/24 connection.autoconnect yes
[root@web2 ~]# nmcli connection up eth0

接下来给web2配置VIP地址
注意：这里的子网掩码必须是32（也就是全255），网络地址与IP地址一样，广播地址与IP地址也一样。

[root@web2 ~]# cd /etc/sysconfig/network-scripts/
[root@web2 ~]# cp ifcfg-lo{,:0}
[root@web2 ~]# vim ifcfg-lo:0
DEVICE=lo:0
IPADDR=192.168.4.15
NETMASK=255.255.255.255
NETWORK=192.168.4.15
BROADCAST=192.168.4.15
ONBOOT=yes
NAME=lo:0

注意：这里因为web2也配置与代理一样的VIP地址，默认肯定会出现地址冲突。
写入这四行的主要目的就是访问192.168.4.15的数据包，只有调度器会响应，其他主机都不做任何响应。

[root@web2 ~]# vim /etc/sysctl.conf
#手动写入如下4行内容
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2
net.ipv4.conf.all.arp_announce = 2
#当有arp广播问谁是192.168.4.15时，本机忽略该ARP广播，不做任何回应
#本机不要向外宣告自己的lo回环地址是192.168.4.15

重启网络服务，设置防火墙与SELinux

[root@web2 ~]# systemctl stop NetworkManager
[root@web1 ~]# systemctl disable NetworkManager
[root@web2 ~]# systemctl restart network
[root@web2 ~]# ifconfig
[root@web2 ~]# systemctl stop firewalld
[root@web2 ~]# setenforce 0

3）配置proxy主机的网络参数(不配置VIP，由keepalvied自动配置)

[root@proxy ~]# nmcli connection modify eth0 ipv4.method manual \
ipv4.addresses 192.168.4.5/24 connection.autoconnect yes
[root@proxy ~]# nmcli connection up eth0

4）配置proxy2主机的网络参数(不配置VIP，由keepalvied自动配置)
注意：按照前面的课程环境，默认没有该虚拟机，需要重新建一台虚拟机proxy2。

[root@proxy2 ~]# nmcli connection modify eth0 ipv4.method manual \
ipv4.addresses 192.168.4.6/24 connection.autoconnect yes
[root@proxy2 ~]# nmcli connection up eth0

步骤二：配置后台web服务

1）安装软件，自定义Web页面（web1和web2主机）

[root@web1 ~]# yum -y install httpd
[root@web1 ~]# echo "123123" > /var/www/html/index.html
[root@web2 ~]# yum -y install httpd
[root@web2 ~]# echo "456456" > /var/www/html/index.html

2）启动Web服务器软件(web1和web2主机)

[root@web1 ~]# systemctl start httpd ; systemctl enable httpd
[root@web2 ~]# systemctl start httpd ; systemctl enable httpd

步骤三：调度器安装Keepalived与ipvsadm软件

注意：两台LVS调度器执行相同的操作（如何已经安装软件，可用忽略此步骤）。
安装软件

[root@proxy ~]# yum install -y keepalived
[root@proxy ~]# systemctl enable keepalived
[root@proxy ~]# yum install -y ipvsadm
[root@proxy ~]# ipvsadm -C
[root@proxy2 ~]# yum install -y keepalived
[root@proxy2 ~]# systemctl enable keepalived
[root@proxy2 ~]# yum install -y ipvsadm
[root@proxy2 ~]# ipvsadm -C

步骤四：部署Keepalived实现LVS-DR模式调度器的高可用

[root@proxy ~]# cd /etc/sysconfig/network-scripts/                        #先将可能会产生冲突的网卡删除
[root@proxy network-scripts]# ls
ifcfg-eth0    ifdown       ifdown-post      ifdown-tunnel  ifup-ipv6   ifup-routes    init.ipv6-global
ifcfg-eth0:0  ifdown-bnep  ifdown-ppp       ifup           ifup-isdn   ifup-sit       network-functions
ifcfg-eth1    ifdown-eth   ifdown-routes    ifup-aliases   ifup-plip   ifup-Team      network-functions-ipv6
ifcfg-eth2    ifdown-ippp  ifdown-sit       ifup-bnep      ifup-plusb  ifup-TeamPort
ifcfg-eth3    ifdown-ipv6  ifdown-Team      ifup-eth       ifup-post   ifup-tunnel
ifcfg-lo      ifdown-isdn  ifdown-TeamPort  ifup-ippp      ifup-ppp    ifup-wireless
[root@proxy network-scripts]# rm  -rf  ifcfg-eth0:0
[root@proxy network-scripts]# systemctl  restart  network

1）LVS1调度器设置Keepalived，并启动服务（在192.168.4.5主机操作）

12    router_id proxy1
30         192.168.4.15
34 virtual_server 192.168.4.15 80 {      ##设置ipvsadm的VIP规则（实验需要修改）
35  delay_loop 6
36  lb_algo rr        ##设置LVS调度算法为RR
37  lb_kind DR        ##设置LVS的模式为DR（实验需要修改）
38  #persistence_timeout 50   ##（实验需要注释或dd）
#注意这样的作用是保持连接，开启后，客户端在一定时间内始终访问相同服务器
39  protocol TCP
40
41  real_server 192.168.4.100 80 {       ##设置后端web服务器真实IP（实验需要修改）
42    weight 1                ##设置权重为1
43    TCP_CHECK {             ##对后台real_server做健康检查（实验需要修改）
44    connect_timeout 3   ##超时时间
45    nb_get_retry 3       ##失败后尝试连接3次,3次失败代表坏了
46    delay_before_retry 3  ##健康检查,每隔3秒检查一次
47    }
48  }
49
50 real_server 192.168.4.200 80 {      ##设置后端web服务器真实IP（实验需要修改）
51    weight 2                  ##设置权重为1
52    TCP_CHECK {              ##对后台real_server做健康检查（实验需要修改）
52    connect_timeout 3
53    nb_get_retry 3
54    delay_before_retry 3
55    }
56  }
57}...[root@proxy ~]# systemctl start keepalived
[root@proxy ~]# ipvsadm -Ln   #查看LVS规则
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags-> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  192.168.4.15:80 rr-> 192.168.4.100:80             Route   1      0          0         -> 192.168.4.200:80             Route   1      0          0
[root@proxy ~]# ip a s eth0   #查看VIP配置
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000link/ether 52:54:00:86:73:d1 brd ff:ff:ff:ff:ff:ffinet 192.168.4.5/24 brd 192.168.4.255 scope global noprefixroute eth0valid_lft forever preferred_lft foreverinet 192.168.4.15/32 scope global eth0valid_lft forever preferred_lft foreverinet 192.168.4.15/24 brd 192.168.4.255 scope global secondary noprefixroute eth0:0valid_lft forever preferred_lft forever
[root@proxy ~]# iptables -F
[root@client ~]# curl 192.168.4.15
123123
[root@client ~]# curl 192.168.4.15
456456

2）LVS2调度器设置Keepalived（在192.168.4.6主机操作）

[root@proxy ~]# scp /etc/keepalived/keepalived.conf root@192.168.4.6:/etc/keepalived/keepalived.conf
[root@proxy2 ~]# vim /etc/keepalived/keepalived.conf
12    router_id proxy2
20     state BACKUP
23     priority 50
[root@proxy2 ~]# systemctl restart keepalived.service
[root@proxy2 ~]# iptables -F
[root@proxy2 ~]# yum -y install ipvsadm
[root@proxy2 ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags-> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  192.168.4.15:80 rr-> 192.168.4.100:80             Route   1      0          0         -> 192.168.4.200:80             Route   1      0          0
[root@proxy2 ~]# ip a s eth0
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000link/ether 52:54:00:67:2e:b5 brd ff:ff:ff:ff:ff:ffinet 192.168.4.6/24 brd 192.168.4.255 scope global noprefixroute eth0valid_lft forever preferred_lft forever

步骤五：客户端测试
客户端使用curl命令反复连接http://192.168.4.15，查看访问的页面是否会轮询到不同的后端真实服务器。


[root@proxy ~]# systemctl stop keepalived.service ##模拟proxy调度器坏了
[root@client ~]# curl 192.168.4.15  ##客户端依旧能正常访问
123123
[root@client ~]# curl 192.168.4.15
456456
[root@proxy ~]# systemctl start keepalived.service
[root@proxy ~]# iptables -F
[root@web1 ~]# systemctl stop httpd  ##模拟web服务器坏了
[root@proxy ~]# ipvsadm -Ln   ##keepalived+LVS调度器自动把集群里坏的那台删除
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags-> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  192.168.4.15:80 rr-> 192.168.4.200:80             Route   1      0          3
[root@proxy2 ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags-> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  192.168.4.15:80 rr-> 192.168.4.200:80             Route   1      0          2
[root@client ~]# curl 192.168.4.15  ##客户端还是能正常访问
456456
[root@client ~]# curl 192.168.4.15
456456
[root@web1 ~]# systemctl start httpd  ##模拟web1服务器修好了
[root@client ~]# curl 192.168.4.15
456456
[root@client ~]# curl 192.168.4.15
123123
[root@proxy2 ~]# ipvsadm -Ln ##keepalived+Lvs调度器自动把web1加回来
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags-> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  192.168.4.15:80 rr-> 192.168.4.100:80             Route   1      0          0         -> 192.168.4.200:80             Route   1      0          0
[root@proxy2 ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags-> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  192.168.4.15:80 rr-> 192.168.4.100:80             Route   1      0          0         -> 192.168.4.200:80             Route   1      0          0

Haproxy概述

它是免费,快速并且可靠的一种解决方案
适用于那些负载特大的web站点,这些站点通常又需要会话保持或七层代理
提供高可用性,负载均衡以及基于TCP和HTTP应用的代理

衡量负责均衡器性能的因素

Session rate 会话率
每秒钟产生的会话数
Session concurrent 并发会话数
服务器处理会话的时间越长,并发会话数越多
data rate 数据速率
以MB/s或Mbps衡量
大的对象导致并发会话数增加
高会话数,搞数据速率要求更多的内存

HAProxy工作模式

mode http
客户端请求被深度分析后再发往服务器
mode tcp
4层调度,不检查第七层信息
mode health
仅做健康状态检查,已经不建议使用

配置文件说明

HAproxy配置参数来源
命令行: 总是具有最高优先级
global部分: 全局设置进程级别参数
理声明部分
来自于default, listen, frontend和backend
配置文件可由如下部分构成:
default
为后续的其他部分设置缺省参数
缺省参数可以被后续部分重置
rontend
描述接收客户端侦听套接字(socket)集
backend
描述转发连接的服务器集
listen
把frontend和backend结合到一起的完整声明

管理服务

[root@proxy ~]# sysetmctl start haproxy ##开启
[root@proxy ~]#sysetmctl stop haproxy ##关闭
[root@proxy ~]# systemctl status haproxy##重启

配置HAProxy负载平衡集群

问题

准备4台Linux服务器，两台做Web服务器，1台安装HAProxy，1台做客户端，实现如下功能：

客户端访问HAProxy，HAProxy分发请求到后端Real Server
开启HAProxy监控页面，及时查看调度器状态
设置HAProxy为开机启动

方案

使用4台虚拟机，1台作为HAProxy调度器、2台作为Real Server、1台作为客户端，拓扑结构如图所示，具体配置如表所示
在这里插入图片描述

步骤

注意事项：
将前面实验VIP、LVS等实验的内容清理干净！！！！！！
删除所有设备的VIP，清空所有LVS设置，关闭keepalived！！！

web1关闭多余的网卡与VIP，配置本地真实IP地址。

[root@web1 ~]# ifdown lo:0              #临时处理
[root@web1 ~]# cd /etc/sysconfig/network-scripts/
[root@web1 network-scripts]# rm  -rf  ifcfg-lo:0     #永久处理
[root@web1 network-scripts]# systemctl  restart  network
[root@web1 ~]# nmcli connection modify eth1 ipv4.method manual  ipv4.addresses 192.168.2.100/24 connection.autoconnect yes
[root@web1 ~]# nmcli connection up eth1

Web2关闭多余的网卡与VIP，配置本地真实IP地址。

[root@web2 ~]# ifdown lo:0                      #临时处理
[root@web2 ~]# cd /etc/sysconfig/network-scripts/
[root@web2 network-scripts]# rm  -rf  ifcfg-lo:0            #;永久处理
[root@web2 network-scripts]# systemctl  restart  network

proxy关闭keepalived服务，清理LVS规则。

[root@proxy ~]# systemctl stop keepalived
[root@proxy ~]# systemctl disable keepalived
[root@proxy ~]# ipvsadm -C
[root@proxy ~]# nmcli connection modify eth0 ipv4.method manual ipv4.addresses 192.168.4.5/24 connection.autoconnect yes
[root@proxy ~]# nmcli connection up eth0
[root@proxy ~]# nmcli connection modify eth1 ipv4.method manual  ipv4.addresses 192.168.2.5/24 connection.autoconnect yes
[root@proxy ~]# nmcli connection up eth1
[root@proxy ~]# ip a s  eth0
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000link/ether 52:54:00:2f:40:71 brd ff:ff:ff:ff:ff:ffinet 192.168.4.5/24 brd 192.168.4.255 scope global noprefixroute eth0valid_lft forever preferred_lft forever
[root@proxy ~]# ip a s  eth1
3: eth1: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000link/ether 52:54:00:55:a9:d1 brd ff:ff:ff:ff:ff:ffinet 192.168.2.5/24 brd 192.168.2.255 scope global noprefixroute eth1valid_lft forever preferred_lft forever

配置后端web服务器（如果已经配置完成，可用忽略此步骤）

[root@web1 ~]# ss  -anutlp  | grep 80
tcp    LISTEN     0      128       *:80                    *:*                   users:(("httpd",pid=1948,fd=3),("httpd",pid=1947,fd=3),("httpd",pid=1946,fd=3),("httpd",pid=1945,fd=3),("httpd",pid=1944,fd=3),("httpd",pid=1942,fd=3))
[root@web1 ~]# curl 192.168.2.100
123123
[root@web2 ~]# ss  -anutlp  |  grep 80
tcp    LISTEN     0      128       *:80                    *:*                   users:(("httpd",pid=1307,fd=3),("httpd",pid=1306,fd=3),("httpd",pid=1305,fd=3),("httpd",pid=1304,fd=3),("httpd",pid=1303,fd=3),("httpd",pid=1301,fd=3))
[root@web2 ~]# curl 192.168.2.200
456456

部署HAProxy服务器

[root@proxy ~]# yum -y install haproxy

2）修改配置文件

[root@proxy ~]# vim /etc/haproxy/haproxy.cfg

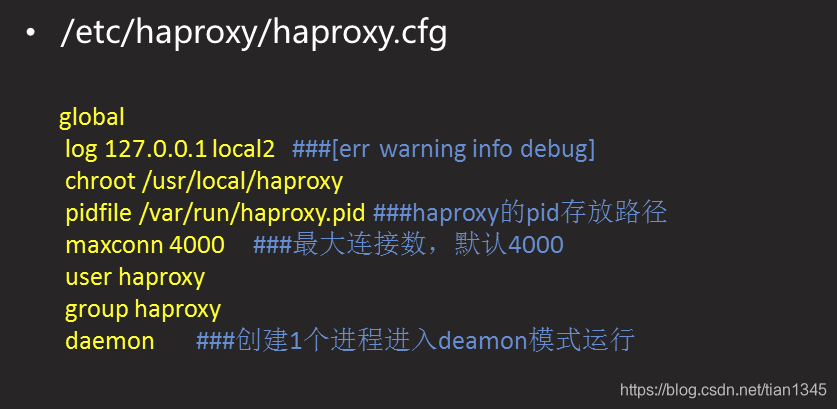

globallog 127.0.0.1 local2   ##[err warning info debug]chroot /usr/local/haproxypidfile /var/run/haproxy.pid ##haproxy的pid存放路径maxconn 4000     ##最大连接数，默认4000user haproxygroup haproxydaemon       ##创建1个进程进入deamon模式运行

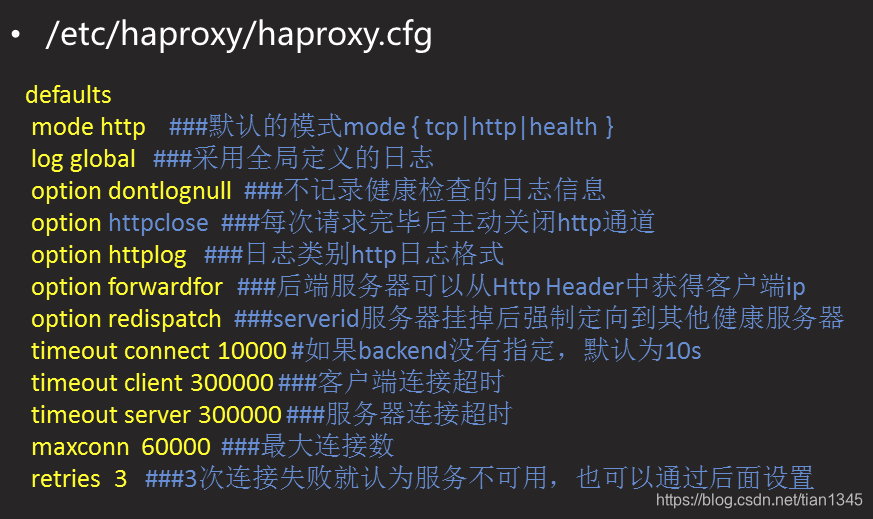

defaultsmode http    ##默认的模式mode { tcp|http|health }
option dontlognull  ##不记录健康检查的日志信息option httpclose  ##每次请求完毕后主动关闭http通道option httplog   ##日志类别http日志格式option forwardfor  ##后端服务器可以从Http Header中获得客户端ipoption redispatch  ##serverid服务器挂掉后强制定向到其他健康服务器timeout connect 10000 #如果backend没有指定，默认为10stimeout client 300000 ##客户端连接超时timeout server 300000 ##服务器连接超时maxconn  3000  ##最大连接数retries  3   ##3次连接失败就认为服务不可用，也可以通过后面设置-----------------------------------------------------------------------------##案例参考

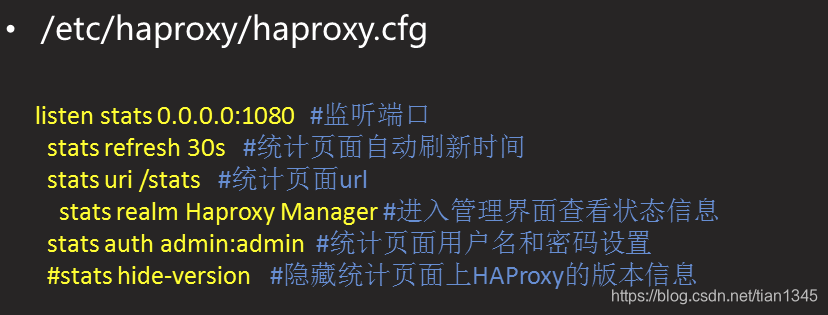

listen stats 0.0.0.0:1080   #监听端口stats refresh 30s   #统计页面自动刷新时间stats uri /stats   #统计页面urlstats realm Haproxy Manager #进入管理解面查看状态信息stats auth admin:admin  #统计页面用户名和密码设置----------------------------------------------------------------------------
##案例参考
listen  websrv-rewrite 0.0.0.0:80balance roundrobinserver  web1 192.168.2.100:80 check inter 2000 rise 2 fall 5server  web2 192.168.2.200:80 check inter 2000 rise 2 fall 5---------------------------------------------------------------------------
##63行以下全删除
##添加: 63 listen webs 0.0.0.0:80  ##也可以打(*:80)64 balance roundrobin   65 server web1 192.168.2.100:80 check  ##(加一个check带健康检查功能)66 server web2 192.168.2.200:80 check
##没写算法,默认轮询
##inter 2000 rise 2 fall 5 不写默认2~3次

3）启动服务器并设置开机启动

[root@proxy ~]# systemctl start haproxy
[root@proxy ~]# systemctl enable haproxy
[root@client ~]# curl  192.168.4.5
192.168.2.200
[root@client ~]# curl  192.168.4.5
192.168.2.100
[root@client ~]# curl  192.168.4.5
192.168.2.200
[root@client ~]# curl  192.168.4.5
192.168.2.100
默认轮询效果

修改配置文件,设置状态页面

注:全文最后添加:
listen stats 0.0.0.0:1080   #监听端口stats refresh 30s   #统计页面自动刷新时间stats uri /stats   #统计页面urlstats realm Haproxy Manager #进入管理解面查看状态信息stats auth admin:admin  #统计页面用户名和密码设置[root@proxy ~]# systemctl restart haproxy

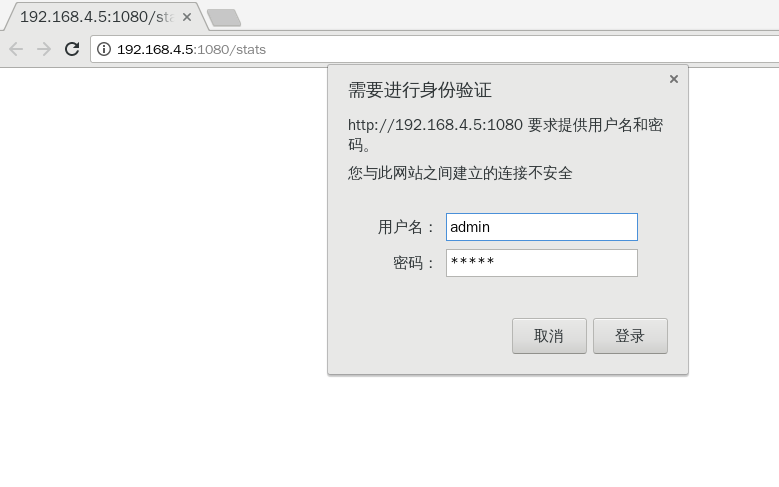

客户端配置与HAProxy相同网络的IP地址，并使用火狐浏览器访问http://192.168.4.5，测试调度器是否正常工作，客户端访问http://192.168.4.5:1080/stats测试状态监控页面是否正常。访问状态监控页的内容，参考图所示
在这里插入图片描述

备注：
Queue队列数据的信息（当前队列数量，最大值，队列限制数量）；
Session rate每秒会话率（当前值，最大值，限制数量）；
Sessions总会话量（当前值，最大值，总量，Lbtot: total number of times a server was selected选中一台服务器所用的总时间）；
Bytes（入站、出站流量）；
Denied（拒绝请求、拒绝回应）；
Errors（错误请求、错误连接、错误回应）；
Warnings（重新尝试警告retry、重新连接redispatches）；
Server(状态、最后检查的时间（多久前执行的最后一次检查）、权重、备份服务器数量、down机服务器数量、down机时长)。

集群调度软件对比

性能:

LVS>Haproxy>Nginx

功能:

LVS<Haproxy<Nginx

Nginx分析

优点

工作在7层,可以针对http做分流策略
1.9版本开始支持4层代理
正则表达式比HAProxy强大
安装,配置,测试简单,通过日志可以解决多数问题
并发量可以达到几万次
Nginx还可以作为web服务器使用

缺点

7层代理仅支持http,https,mails协议,应用面小
监控检查仅通过端口,无法使用url检查

LVS分析

优点

负载能力强,工作在4层,对内存,CPU消耗低
配置性低,没有太多可配置性,减少人为错误
应用面广,几乎可以为所有应用提供负载均衡功能

缺点

不支持正则表达式,不能实现动静分离
如果网站架构强大,没有做自动化运维,LVS-DR配置比较繁琐

HAProxy分析

优点

支持Session,Cookie检查功能
可以通过url进行健康检查
效率,负载均衡速度,高于Nginx,低于LVS
HAProxy支持TCP,可以对MySQL进行负载均衡
调度算法丰富

缺点

正则弱于Nginx
日志依赖于syslogd

安全加密功能

TCP_CHECK {} 仅检查端口 (网页内容不检查)HTTP_GET {}检查不加密页面SSL_GET {}检查加密页面

这篇关于keepalived热备 keepalived+LVS Haproxy的文章就介绍到这儿，希望我们推荐的文章对编程师们有所帮助！

keepalived热备 keepalived+LVS Haproxy

keepalived热备

keepalived概述

keepalived运行原理

keepalived功能

配置文件解析

高可用web拓扑

Keepalived高可用服务器

高可用调度器

keepalived+LVS拓扑

Keepalived配置说明

Real Server配置

Keepalived+LVS服务器

Haproxy概述

衡量负责均衡器性能的因素

HAProxy工作模式

配置文件说明

配置HAProxy负载平衡集群

集群调度软件对比

Nginx分析

LVS分析

HAProxy分析

安全加密功能

相关文章

LVS学习入门

# 高可用的并发解决方案nginx+keepalived（一）

lvs DR模式调试

LVS 负载均衡集群指南

Linux 下部署 PostgreSQL的双机热备

PostgreSQL 双机热备部署 Linux

企业项目：docker容器编排完成HAProxy和Nginx负载均衡架构实施

Keepalived+LVS+Nginx负载均衡之高可用

Nginx: 高可用和与虚拟路由冗余协议VRRP原理以及KeepAlived软件架构

Linux服务篇--高可用集群Keepalived
