Kconfig介绍

参考文档：

任一个Linux内核的Documentation\kbuild\kconfig-language.rsthttps://www.rt-thread.org/document/site/programming-manual/kconfig/kconfig/

对于各类内核，只要支持menuconfig配置界面，都是使用Kconfig。
在配置界面中，可以选择、设置选项，这些设置会保存在.config文件里。
Makefile会包含.config，根据里面的值决定编译哪些文件、怎么编译文件。

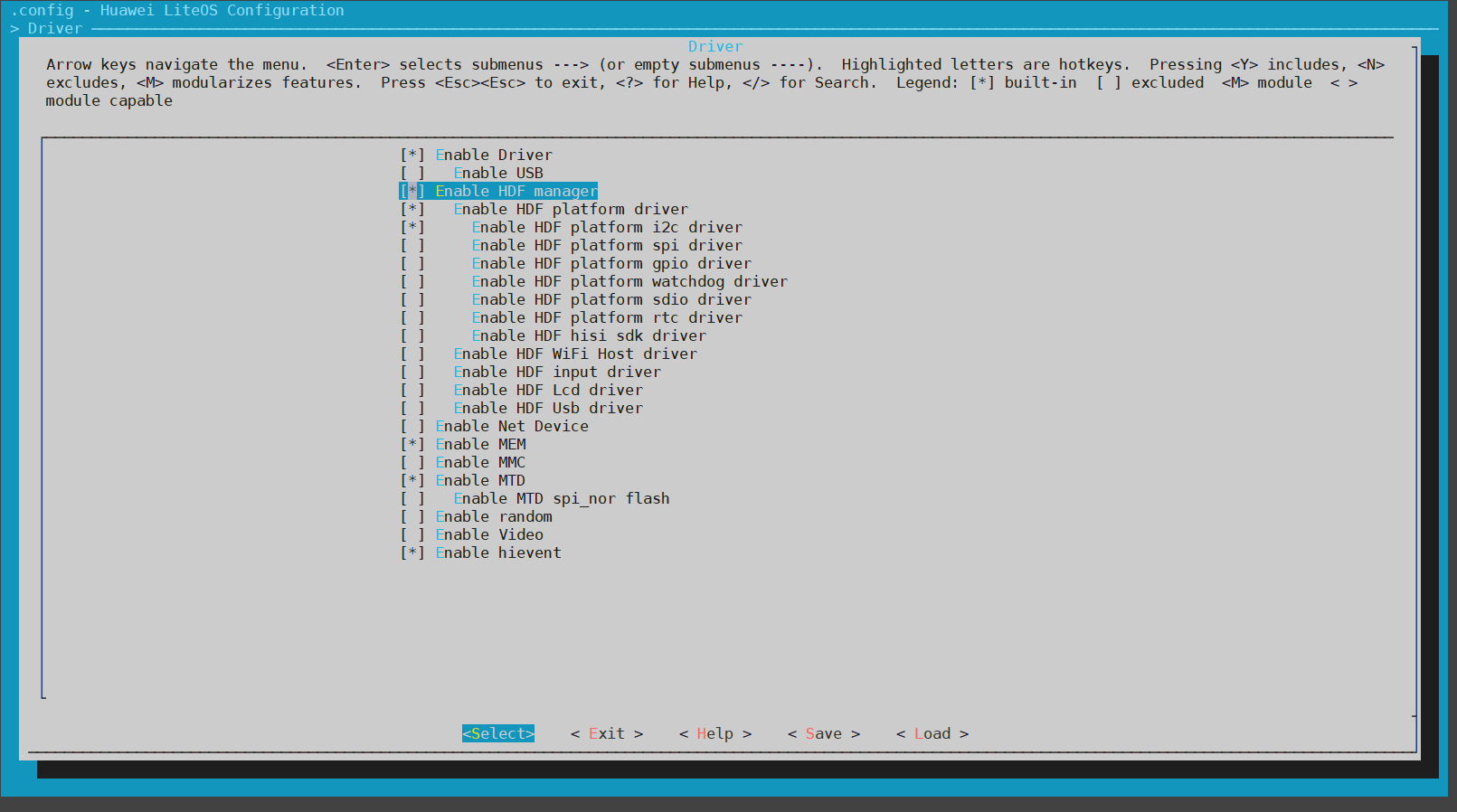

1.1 配置界面示例

在这里插入图片描述

问题：

这个界面里，各个配置项来自哪里
这个界面里，这些配置项是怎么组织的
这个界面里，我们的选择、设置，结果保存在哪里

1.2 配置结果的保存

1.2.1 示例

在配置界面中操作的结果保存在.config文件中，示例如下：

# LOSCFG_COMPILER_HIMIX_32 is not set
LOSCFG_COMPILER_CLANG_LLVM=y#
# Platform
#
LOSCFG_PLATFORM="stm32mp157"
# LOSCFG_PLATFORM_HI3516DV300 is not set
# LOSCFG_PLATFORM_HI3518EV300 is not set
LOSCFG_PLATFORM_STM32MP157=y
# LOSCFG_PLATFORM_IMX6ULL is not set
LOSCFG_PLATFORM_BSP_GIC_V2=y
LOSCFG_ARCH_ARM=y
LOSCFG_ARCH_ARM_AARCH32=y
LOSCFG_ARCH_ARM_V7A=y
LOSCFG_ARCH_ARM_VER="armv7-a"
LOSCFG_ARCH_FPU_VFP_V4=y
LOSCFG_ARCH_FPU_VFP_D32=y
LOSCFG_ARCH_FPU_VFP_NEON=y
LOSCFG_ARCH_FPU="neon-vfpv4"
LOSCFG_ARCH_CORTEX_A7=y
LOSCFG_ARCH_CPU="cortex-a7"

Makefile会包含.config文件，它会根据里面的变量比如LOSCFG_PLATFORM_STM32MP157选择单板相关的文件。

1.2.2 配置项的前缀

在Kconfig文件中，假设配置项的名字是XXX，在.config文件中：

默认情况下，它对应的变量名为CONFIG_XXX
如果设置了环境变量CONFIG_=ABC，则对应的变量名为ABC_XXX
在Liteos-a中的Makefile中export CONFIG_=LOSCFG_，所以对应的变量名为LOSCFG_XXX

1.3 描述单个配置项config

1.3.1 示例

在make menuconfig界面，可以看到这个配置项：
在这里插入图片描述

在配置界面，使用方向箭头游走到Enable FAT Cache Sync Thread后，可以：

输入Y，选择配置项，在.config中对应LOSCFG_FS_FAT_CACHE_SYNC_THREAD=y
输入N，不选择配置项，在.config中对应# LOSCFG_FS_FAT_CACHE_SYNC_THREAD is not set

上图中的配置项怎么实现的？

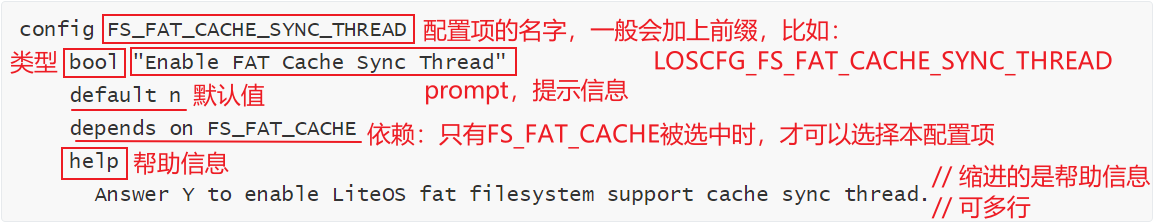

在Kconfig文件中，它对应下列代码：

在这里插入图片描述

1.3.2 语法

解释如下：

config
表示config option，这是Kconfig的基本entry；其他entry是用来管理config的。
config 表示一个配置选项的开始，紧跟着的 FS_FAT_CACHE_SYNC_THREAD 是配置选项的名称。
config 下面几行定义了该配置选项的属性。
属性可以是该配置选项的：类型、输入提示、依赖关系、默认值、帮助信息。
- bool 表示配置选项的类型，每个 config 菜单项都要有类型定义，变量有5种类型
  - bool 布尔类型
  - tristate 三态类型
  - string 字符串
  - hex 十六进制
  - int 整型
- “Enable FAT Cache Sync Thread”：提示信息
- depends on：表示依赖关系，只有FS_FAT_CACHE被选中，才可以选择FS_FAT_CACHE_SYNC_THREAD
- select XXX：表示反向依赖关系，即当前配置选项被选中后，XXX选项就会被选中。
- default 表示配置选项的默认值，bool 类型的默认值可以是 y/n。
- help 帮助信息，在make menuconfig界面输入H键时，就会提示帮助信息。

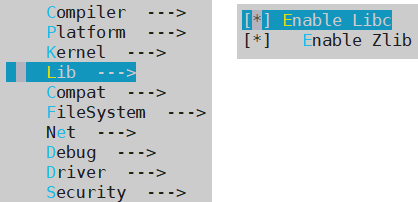

1.4 实现菜单menu/endmenu

1.4.1 示例

在这里插入图片描述

在Kconfig中，代码如下：

menu "Lib"
config LIB_LIBCbool "Enable Libc"default yhelpAnswer Y to enable libc for full code.config LIB_ZLIBbool "Enable Zlib"default ydepends on LIB_LIBChelpAnswer Y to enable LiteOS support compress file library.
endmenu

1.4.2 语法

解释如下：

menu “xxx"表示一个菜单，菜单名是"xxx”
menu和endmenu之间的entry都是"xxx"菜单的选项
在上面的例子中子菜单有2个选项：“Enable Libc”、“Enable Zlib”
由于第二个菜单项依赖于第一个菜单项，所以第二个菜单项缩进一格

1.5 实现单选choice/endchoice

1.5.1 示例

在这里插入图片描述

在上述界面中，对于LiteOS_Compiler_Type，有2个选择：arm-linux-ohoseabi、clang-llvm。
在Kconfig文件中怎么描述？如下：

menu "Compiler"
choiceprompt "LiteOS_Compiler_Type"default COMPILER_CLANG_LLVMhelpEnable arm-himix100 or aarch64-himix100 or compiler.config COMPILER_HIMIX_32bool "arm-linux-ohoseabi"depends on PLATFORM_HI3518EV300 || PLATFORM_HI3516DV300 || PLATFORM_IMX6ULL || PLATFORM_STM32MP157config COMPILER_CLANG_LLVMbool "clang-llvm"depends on PLATFORM_HI3518EV300 || PLATFORM_HI3516DV300 || PLATFORM_IMX6ULL || PLATFORM_STM32MP157endchoice
endmenu

1.5.2 语法

解释如下：

choice表示"选择"
choice和endchoice之间的entry是可以选择的项目
- 它们之间，只能有一个被设置为"y"：表示编进内核
- 它们之间，可以设置多个为"m"：表示编译为模块
- 比如一个硬件有多个驱动程序
  - 同一时间只能有一个驱动能编进内核
  - 但是多个驱动都可以单独编译为模块

1.6 menuconfig

menuconfig XXX和config XXX类似，
唯一不同的是该选项除了能设置y/m/n外，还可以实现菜单效果(能回车进入该项内部)。

1.6.1 示例

在这里插入图片描述

对于上述界面，Kconfig文件中代码如下：

menuconfig OFbool "Device Tree and Open Firmware support"helpThis option enables the device tree infrastructure.It is automatically selected by platforms that need it or canbe enabled manually for unittests, overlays orcompile-coverage.if OFconfig OF_UNITTESTbool "Device Tree runtime unit tests"depends on OF_IRQselect OF_EARLY_FLATTREEselect OF_RESOLVEhelpThis option builds in test cases for the device tree infrastructurethat are executed once at boot time, and the results dumped to theconsole.If unsure, say N here, but this option is safe to enable.config OF_OVERLAYbool "Device Tree overlays"select OF_DYNAMICselect OF_RESOLVEhelpOverlays are a method to dynamically modify part of the kernel'sdevice tree with dynamically loaded data.While this option is selected automatically when needed, you canenable it manually to improve device tree unit test coverage.endif # OF

1.6.2 语法

menuconfig常用格式有2种：

  menuconfig Mif Mconfig C1config C2endif

或：

  menuconfig Mconfig C1depends on Mconfig C2depends on M

第1项menuconfig M跟config M语法是一样的，
不同之处在于menuocnfig M后面可以跟着好几个依赖于M的config C1、config C2等子配置项。

1.7 if/endif

1.7.1 语法

在上面的menuconfig中就有if/endif的使用，它的语法如下：

"if" <expr>
<if block>
"endif"

1.7.2 示例

示例如下，只有定义的OF项，OF_UNITTEST和OF_OVERLAY才会显示出来：

if OFconfig OF_UNITTESTbool "Device Tree runtime unit tests"depends on OF_IRQselect OF_EARLY_FLATTREEselect OF_RESOLVEhelpThis option builds in test cases for the device tree infrastructurethat are executed once at boot time, and the results dumped to theconsole.If unsure, say N here, but this option is safe to enable.config OF_OVERLAYbool "Device Tree overlays"select OF_DYNAMICselect OF_RESOLVEhelpOverlays are a method to dynamically modify part of the kernel'sdevice tree with dynamically loaded data.While this option is selected automatically when needed, you canenable it manually to improve device tree unit test coverage.endif # OF

1.8 source

source 语句用于读取另一个文件中的 Kconfig 文件，如：

source "../../kernel/liteos_a/platform/Kconfig"

1.9 comment

comment 语句出现在界面的第一行，用于定义一些提示信息，如：

config ARCH_ARMboolsource "arch/arm/Kconfig"comment "Extra Configurations"config ARCH_FPU_DISABLEbool "Disable Floating Pointer Unit"default nhelpThis option will bypass floating procedure in system.

界面如下：


## 1.9 comment comment 语句出现在界面的第一行，用于定义一些提示信息，如：```shell
config ARCH_ARMboolsource "arch/arm/Kconfig"comment "Extra Configurations"config ARCH_FPU_DISABLEbool "Disable Floating Pointer Unit"default nhelpThis option will bypass floating procedure in system.

界面如下：
在这里插入图片描述
