上篇文章中介绍了Sentinel的一些使用方式，从这篇文章开始叙述Sentinel的一些高级用法和底层的实现原理。

1. Sentinel中的抽象概念

解读源码之前我们需要认识Sentinel中的抽象概念。比较重要的概念为：Resource、Entry、Solt、Rule、context、Node、Metric等

下面我们一一分析

2 Resource

资源可以是任何东西，比如一段代码，一个方法。通常用以NAME来区分别的资源。在sentinel中具体表示资源的类是：ResourceWrapper类图如下：

sentinel

ResourceWrapper 有两个属性，name标识了唯一性，而entryType标识该资源被访问的类型。
即标识资源是入站或出站方法。这用于标记在系统不稳定时是否可以阻止它，SystemRule只可以阻止入站流量。

它有两个实现类，分别是：StringResourceWrapper 和 MethodResourceWrapper,前者和ResourceWrapper基本没区别，后者稍微有点不同，它多一个Method
字段，它其实表示对一个方法资源的包装。我们看一下的它的构造方法就明白了：

public MethodResourceWrapper(Method method, EntryType type) {this.method = method;// 通过反射获取到一个方法的唯一名称，重载/重写的的方法获取的结果不同this.name = MethodUtil.getMethodName(method);this.type = type;
}

3. Entry

代表一次对资源的访问，每访问一个资源都会创建一个Entry。每次执行 SphU.entry()都会返回一个Entry给调用者。如果发生限流抛出BlockExcetion,SphO.entry()的返回值是true/flase。

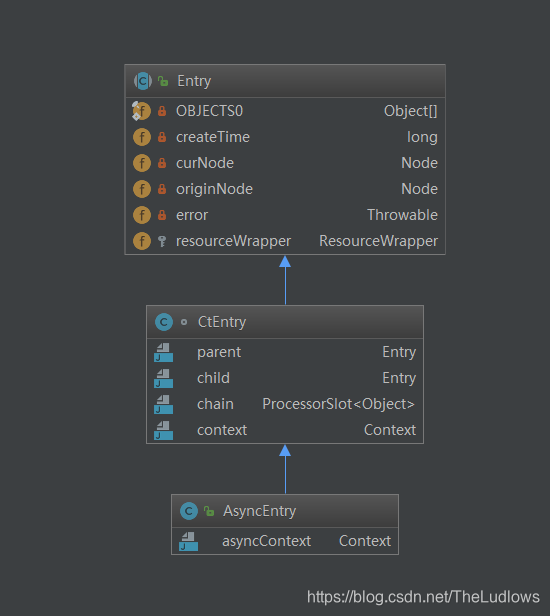

Entry的类图如下:

sentinel

Eentry中保存了本次执行访问资源的一些基本信息，包括：

createTime：当前Entry的创建时间，主要用来后期计算rt
curNode：当前Entry所关联的node，该node主要是记录了当前context下该资源的统计信息
originNode：当前Entry的调用来源，通常是调用方的应用名称，在ClusterBuilderSlot.entry()方法中设置的
resourceWrapper：当前Entry访问的资源

当在一个上下文中多次调用了SphU.entry()方法时，就会创建一棵树，节点之间是通过parent和child关系维持的。

前面所说的一个上下文指比较抽象,看下面代码：

ContextUtil.enter("entrance1", "appA");Entry entry = SphU.entry("resource1");if (entry != null) {entry.exit();}ContextUtil.exit();

ContextUtil.enter() 创建了一个名为 entrance1 的上下文，同时指定调用发起者为 appA；接着通过 SphU.entry()请求资源。代码将在内存中生成以下结构：

     machine-root//EntranceNode1()//DefaultNode(entry)

4. Context

上一小节提到了上下文。Context即上下文，一个上下文只能通过两种方式创建，一是暴露出来的ContextUtil.enter() 方式，而是内部ContextUtil的一个子类创建，这是默认的内部创建方式，为一次访问资源创建上下文。Context是保存在ThradLocal中。可以把Conetext理解当一次访问资源的过程。Context中维护着当前调用链的元数据。属性如下：

    // Context nameprivate final String name;// 当前调用链的入口节点,即最外层的entryprivate DefaultNode entranceNode;// 调用链的当前节点private Entry curEntry;// 当前调用链的调用源private String origin = "";

5. Node

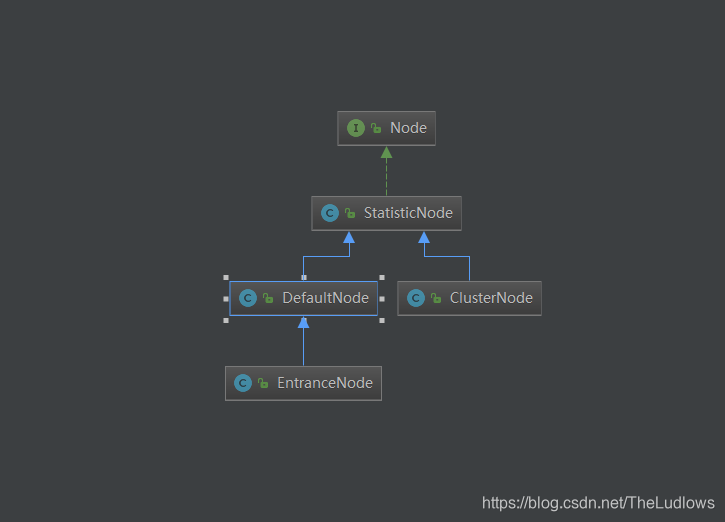

node中保存了资源的实时统计数据，如：passQps，blockQps，rt等实时数据。正是有了这些统计数据后，sentinel才能进行限流、降级等一系列的操作。

sentinel

entranceNode是每个上下文的入口，该节点是直接挂在root下的，是全局唯一的，跟entry没有关系，内部自动生成的。每一个context都会对应一个entranceNode,当然多个context可能对应一个相同的entranceNode。如果没有使用ContextUtil.enter("entrancexxx", "appA");，则context会指向默认的第一个entranceNode。

defaultNode是记录某一个资源调用的实时数据的，entry的curNode指向一个defaultNode。一个资源可能有被多个defaultNode关联。每个defaultNode都关联着一个资源和clusterNode，有着相同资源的defaultNode关联着同一个clusterNode。
关系图如下：
sentienl

6. Slot

slot为“插槽”的意思，显然它会有多个，Sentinel中的功能是通过每一个插槽来实现的。槽对应的接口为ProcessorSlot，多个槽通过链表来连接。这个链表称为ProcessorSlotChain。
槽的多个实现有，摘一段初始化代码：

public class DefaultSlotChainBuilder implements SlotChainBuilder {@Overridepublic ProcessorSlotChain build() {ProcessorSlotChain chain = new DefaultProcessorSlotChain();chain.addLast(new NodeSelectorSlot());chain.addLast(new ClusterBuilderSlot());chain.addLast(new LogSlot());chain.addLast(new StatisticSlot());chain.addLast(new SystemSlot());chain.addLast(new AuthoritySlot());chain.addLast(new FlowSlot());chain.addLast(new DegradeSlot());return chain;}
}

Sentinel内部帮我们已经添加好了，并且顺序固定。这些插槽有不同的职责：

NodeSelectorSlot 负责收集资源的路径，并将这些资源的调用路径，以树状结构存储起来，用于根据调用路径来限流降级；
ClusterBuilderSlot 则用于存储资源的统计信息以及调用者信息，例如该资源的 RT, QPS, thread count 等等，这些信息将用作为多维度限流，降级的依据；
StatisticSlot 则用于记录、统计不同纬度的 runtime 指标监控信息；
FlowSlot 则用于根据预设的限流规则以及前面 slot 统计的状态，来进行流量控制；
AuthoritySlot 则根据配置的黑白名单和调用来源信息，来做黑白名单控制；
DegradeSlot 则通过统计信息以及预设的规则，来做熔断降级；
SystemSlot 则通过系统的状态，例如 load1 等，来控制总的入口流量；
