怎么衡量一个放大器的好坏,看哪些参数?
1.增益:输出电信号和输入电信号的比值
放大器本质是1个换能器,它将输入信号的能量的增强然后向外界提供,所以它需要电源
放大器用A代表,它一般有4部分的接口,
输入接口,输出接口,电源接口,接地接口,
它的简化形式 省略了接地 和供电电源

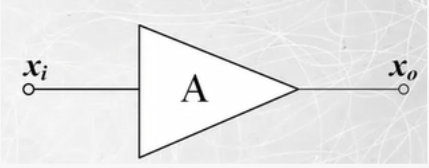

放大器简化形式

放大器的传输特性:(二极管有伏安特性,放大器也是看作是1个器件,它也有传输特性曲线)
放大器不可能无限放大 有一个正饱和电平和负饱和电平 在达到饱和电平前 还是可以实现线性放大的

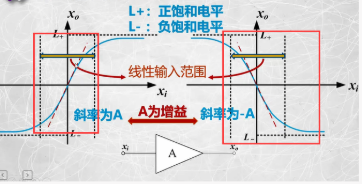

放大器传输特性

放大器的分类,根据输入输出是i还是v 可以分为4类

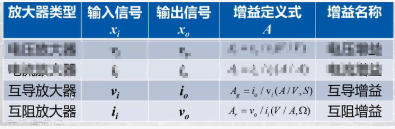

放大器类型

增益分为3类

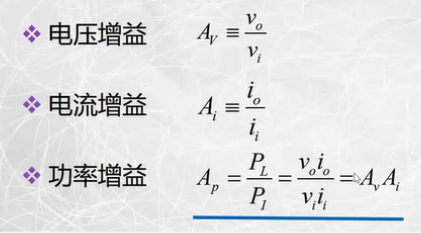

各种增益

2.输入电阻


放大器和电阻

放大器和负载 可以看作是一个电阻Ri 显然它们上的电阻大小能决定 它们获得的ii和Vi的大小

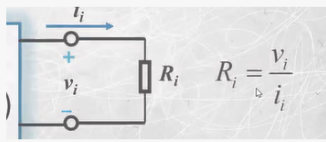

输入电阻定义式

源增益:信号源 替换为戴维南的结构,看电源源和v0(输出电压)的比值
电压增益

源增益Avs

我们可以得到Avs和Av的转换关系

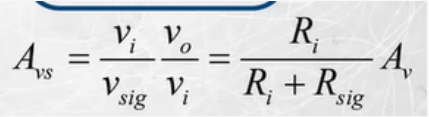

Avs和Av

如果希望待处理的信号 Vsig 全部都送入放大器进行处理 那么选择和设置放大器 应可能使 Ri>>Rsig
满足

对于理想的信号源 Rsig小 这个是很容易实现的 但是对于一些传感器来说 它的等效Rsig不太低 因此放大器的设计者只能提高放大器的输入电阻

3.输出电阻:
不像上面的输入电阻,输出电阻作为放大器本身的参数 它对放大器的输出能力 起到至关重要的作用
注意:如果输出信号为电压信号 那么这个信号源应该用戴维南形式表示 如果输出信号为电流信号 那么这个信号源应该用诺顿形式表示
a.首先令虚线框中所有的独立信号源为0 特别是激励信号源 注意:要保留信号源内阻
b.去掉负载 加入外界测试源Vt 送出的电流就是it
c.从测试源进入 二者之比就是输出电阻


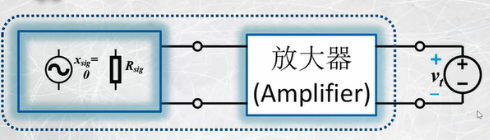

测输出电阻

开路电压增益Av0:该增益表征了由放大器本身内部结构决定的固有增益 与负载无关

这里指的是输出信号为电压时对应的电压增益 如果输出信号为电流 那么这个参数应该叫短路电流增益.

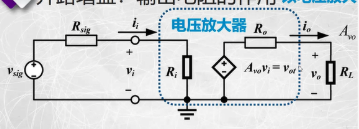

放大器的等效电路模型



虚线框是放大器的等效电路模型 vot是负载开路时的输出电压 即:当Rl趋向于无穷时 V0=Vot=AvoxVi 这个受控源(电压放大器)由放大器的输入电压控制其大小 而受控源得到的信号 并没有全部送到负载上 而是通过输出电压和负载的分压之后送到的
