前言

最近帮朋友的公司部署了一套分流+水印的直播系统

顺手打包成docker镜像，方便大家需要用到的时候开箱即用，不需要百度一些零碎的文章也可做简单的直播服务，只需调整配置文件便可达到你的需求.

需求：将直播流分流到两个云厂商的直播云，一个有水印，一个无水印。使用hls播放

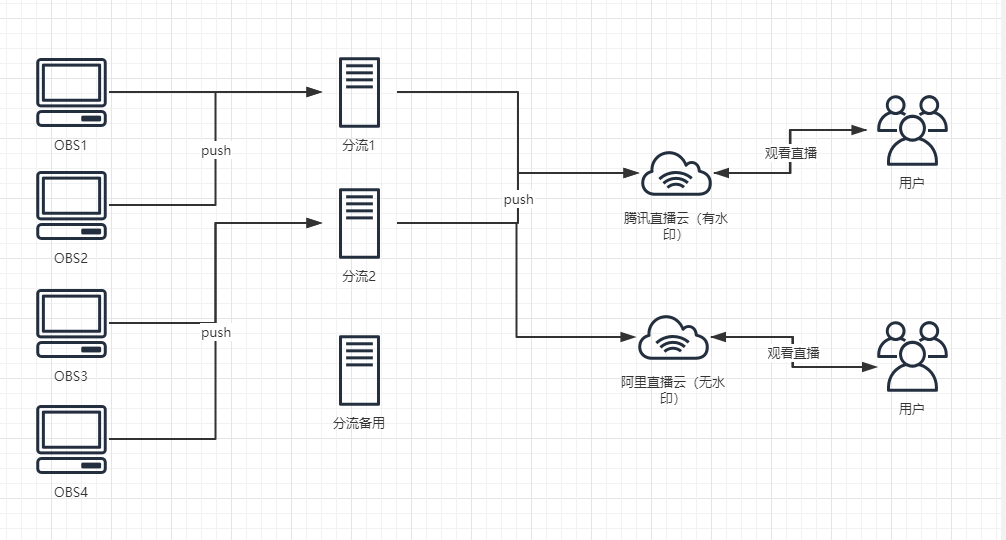

朋友需求的拓扑示意图：

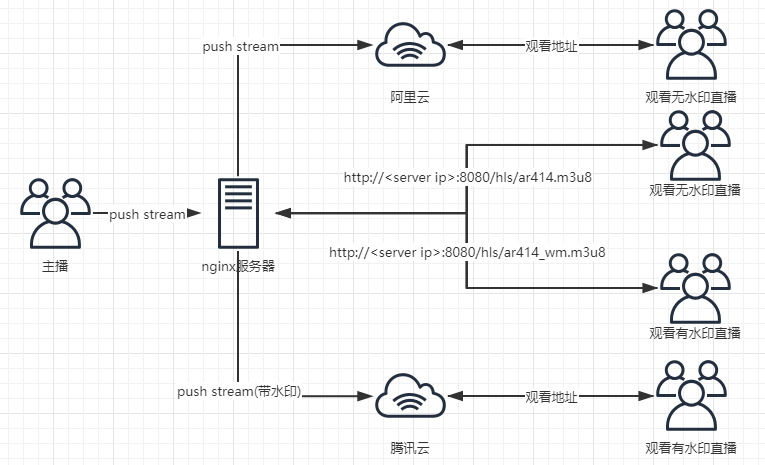

当前拓扑示意图（阿某云和腾讯云不方便放出推流和拉流地址，有兴趣的同学可以去申请玩一下）

docker-nginx-rtmp-ffmpeg

基于docker-nginx-rtmp进行配置部署，这篇文章的意义是实现直播分流及直播画面水印.

Nginx 1.16.1（从源代码编译的稳定版本）
nginx-rtmp-module 1.2.1（从源代码编译）
ffmpeg 4.2.1（从源代码编译）
已配置好的

nginx.conf
- 只支持1920*1080（如需支持其他分辨率可参考nginx.conf）
- 实现两路分流
  - 本机
  - 直播云（例：阿某云、腾讯云、ucloud）
- 实现直播水印效果
  - 水印图片存放位置（容器内）：/opt/images/logo.png

部署运行

服务器

安装docker(Centos7,其他系统请发挥你的搜索功能)

$ yum -y install docker #安装docker
$ systemctl enable docker #配置开机启动
$ systemctl start docker #启动docker服务

拉取docker镜像并运行

#如果速度慢可使用阿某云：docker pull registry.cn-shenzhen.aliyuncs.com/ar414/nginx-rtmp-ffmpeg:v1
$ docker pull ar414/nginx-rtmp-ffmpeg
$ docker run -it -d -p 1935:1935 -p 8080:80 --rm ar414/nginx-rtmp-ffmpeg

推流地址（Stream live content to）：

rtmp://<server ip>:1935/stream/$STREAM_NAME

SSL证书

将证书复制到容器内，并在容器内修改nginx.conf配置文件，然后重新commit（操作容器内的文件都需要重新commit才会生效）

#/etc/nginx/nginx.conf
listen 443 ssl;
ssl_certificate     /opt/certs/example.com.crt;
ssl_certificate_key /opt/certs/example.com.key;

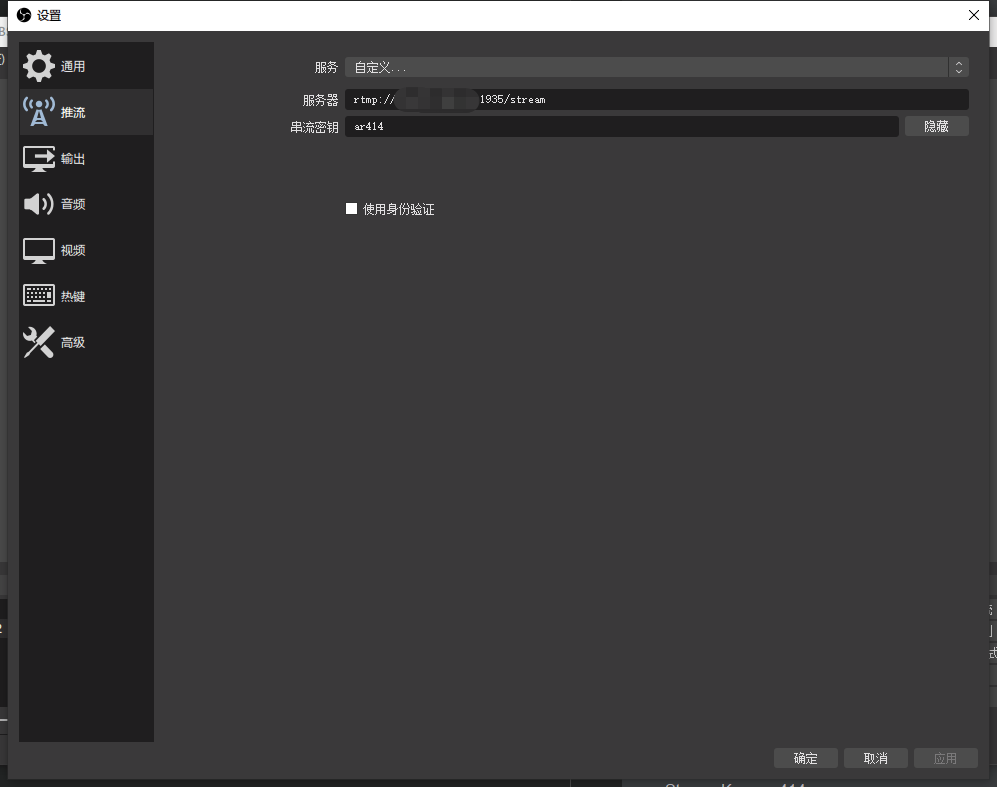

OBS配置

Stream Type: Custom Streaming Server
URL: rtmp://:1935/stream
Stream Key：ar414

观看测试

HLS播放测试工具：player.alicdn.com/aliplayer/s… （如果配置了证书则使用https）

HLS播放地址

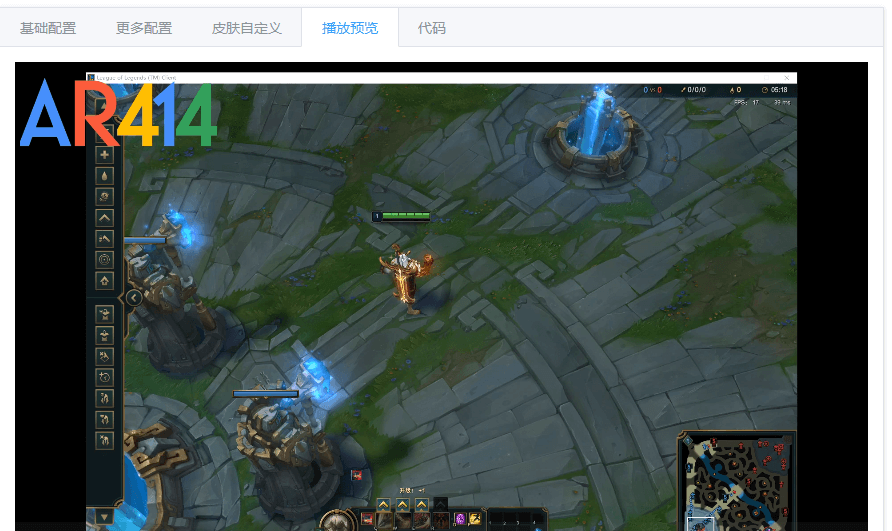

- 有水印：http://:8080/hls/ar414_wm.m3u8

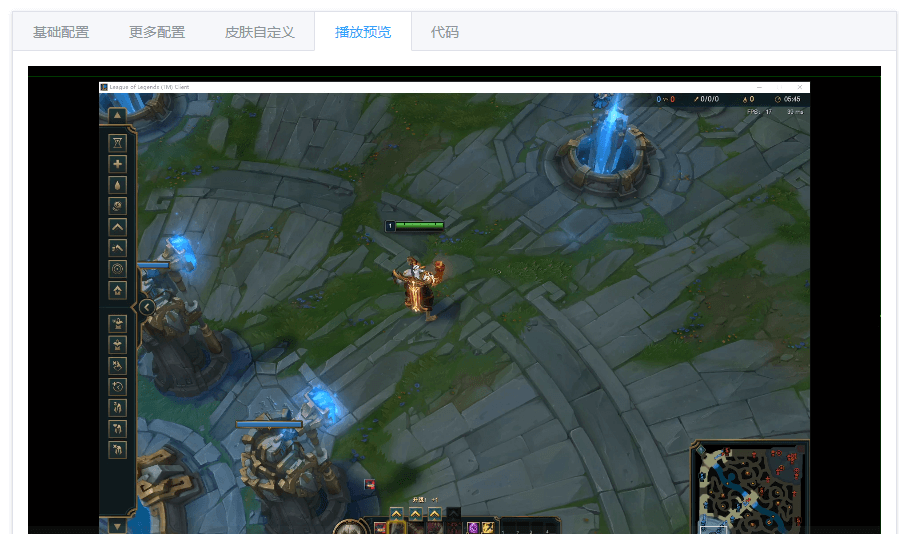

- 无水印：http://:8080/hls/ar414.m3u8

RTMP测试工具：PotPlayer

RTMP播放地址
- 无水印：rtmp://:1935/stream/ar414
- 有水印：需要分流到其他服务器上

配置文件简解（分流、水印及水印位置）

完整配置文件

RTMP配置

rtmp {server {listen 1935; #端口chunk_size 4000;#RTMP 直播流配置application stream {live on;#添加水印及分流，这次方便测试直接分流到当前服务器hls#实际生产一般都分流到直播云（腾讯云、阿某云、ucloud）#只需把需要分流的地址替换即可#有水印：rtmp://localhost:1935/hls/$name_wm#无水印：rtmp://localhost:1935/hls/$nameexec ffmpeg -i rtmp://localhost:1935/stream/$name -i /opt/images/ar414.png-filter_complex "overlay=10:10,split=1[ar414]"-map '[ar414]' -map 0:a -s 1920x1080 -c:v libx264 -c:a aac -g 30 -r 30 -tune zerolatency -preset veryfast -crf 23 -f flv rtmp://localhost:1935/hls/$name_wm-c:a libfdk_aac -b:a 128k -c:v libx264 -b:v 2500k -f flv -g 30 -r 30 -s 1920x1080 -preset superfast -profile:v baseline rtmp://localhost:1935/hls/$name;}application hls {live on;hls on;hls_fragment 5;hls_path /opt/data/hls;}}
}

如果需要推多个直播云则复制多个 exec ffmpeg即可如下：

application stream {live on;#分流至本机hls           exec ffmpeg -i rtmp://localhost:1935/stream/$name -i /opt/images/ar414.png-filter_complex "overlay=10:10,split=1[ar414]"-map '[ar414]' -map 0:a -s 1920x1080 -c:v libx264 -c:a aac -g 30 -r 30 -tune zerolatency -preset veryfast -crf 23 -f flv rtmp://localhost:1935/hls/$name_wm-c:a libfdk_aac -b:a 128k -c:v libx264 -b:v 2500k -f flv -g 30 -r 30 -s 1920x1080 -preset superfast -profile:v baseline rtmp://localhost:1935/hls/$name;#分流至腾讯云exec ffmpeg -i rtmp://localhost:1935/stream/$name -i /opt/images/ar414.png-filter_complex "overlay=10:10,split=1[ar414]"-map '[ar414]' -map 0:a -s 1920x1080 -c:v libx264 -c:a aac -g 30 -r 30 -tune zerolatency -preset veryfast -crf 23 -f flv rtmp://live-push.tencent.com/stream/$name_wm-c:a libfdk_aac -b:a 128k -c:v libx264 -b:v 2500k -f flv -g 30 -r 30 -s 1920x1080 -preset superfast -profile:v baseline rtmp://live-push.tencent.com/stream/$name;#分流至阿某云exec ffmpeg -i rtmp://localhost:1935/stream/$name -i /opt/images/ar414.png-filter_complex "overlay=10:10,split=1[ar414]"-map '[ar414]' -map 0:a -s 1920x1080 -c:v libx264 -c:a aac -g 30 -r 30 -tune zerolatency -preset veryfast -crf 23 -f flv rtmp://live-push.aliyun.com/stream/$name_wm-c:a libfdk_aac -b:a 128k -c:v libx264 -b:v 2500k -f flv -g 30 -r 30 -s 1920x1080 -preset superfast -profile:v baseline rtmp://live-push.aliyun.com/stream/$name;
}

水印位置
- 水印位置

  水印图片位置 overlay值
  左上角 10:10
  右上角 main_w-overlay_w-10:10
  左下角 10:main_h-overlay_h-10
  右下角 main_w-overlay_w-10 : main_h-overlay_h-10
- overlay参数

  参数说明
  main_w 视频单帧图像宽度（当前配置文件1920）
  main_h 视频单帧图像高度（当前配置文件1080）
  overlay_w 水印图片的宽度
  overlay_h 水印图片的高度

水印图片位置	overlay值
左上角	10:10
右上角	main_w-overlay_w-10:10
左下角	10:main_h-overlay_h-10
右下角	main_w-overlay_w-10 : main_h-overlay_h-10
