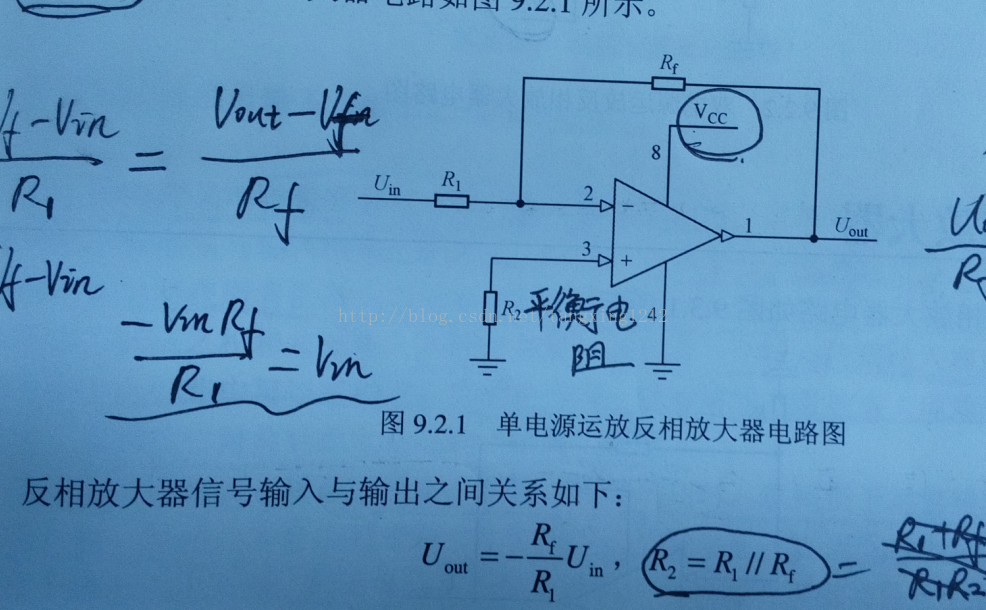

一．单电源反相放大器
式中负号是指相位取反，当输入信号是关于0电位对称的三角波或正弦波时，在运放加入双电源并且能够正常工作的前提下，负号方可起作用。图中运放是以单电源形式连接的，其负电源输入端接地，从公式可以看出，当Uin为正值时，Uout为负值，但由于整个系统没有负电压，所以Uout也不能输出负电压。但当Uin为负电压时，Uout可以输出正常放大倍数后的正电压。
R2为平衡电阻，用来减小输入偏置电流所带来的失调电压，通常取R1和Rf并联后的值(输出失调电压=输入失调电压*闭环增益)。
运放输入端的失调电压有两个主要来源，输入偏置电流(Input bias current)和输入失调电压(Input offset voltage)。对于一个给定的运放，输入失调电压就已经确定了，但是输入失调电流所带来的失调电压与采用的电路结构有关，为了在不使用调整电路的情况下减小偏置电流所带来的失调电压，应该尽量使同，反相输入端对地的直流电阻相等，使偏置电流在输入电阻的压降所带来的失调电压相互抵消。在低内阻信号源放大器中，运放的输入失调电压将成为失调电压误差的主要来源，而对于高内阻信号源放大器，运放的输入偏置电流在信号源内阻上的压降将成为误差的主要来源。
在高输入阻抗的情况下，失调电压可以采用R2的阻值来调整，利用输入偏置电流在其上的压降来对输入失调电压做出补偿，也就是用这个的压降来抵消输入失调电压。
在交流耦合的时候，失调电压显得并不是很重要，这时主要问题是：失调电压减小了输出电压峰峰值的线性动态范围。

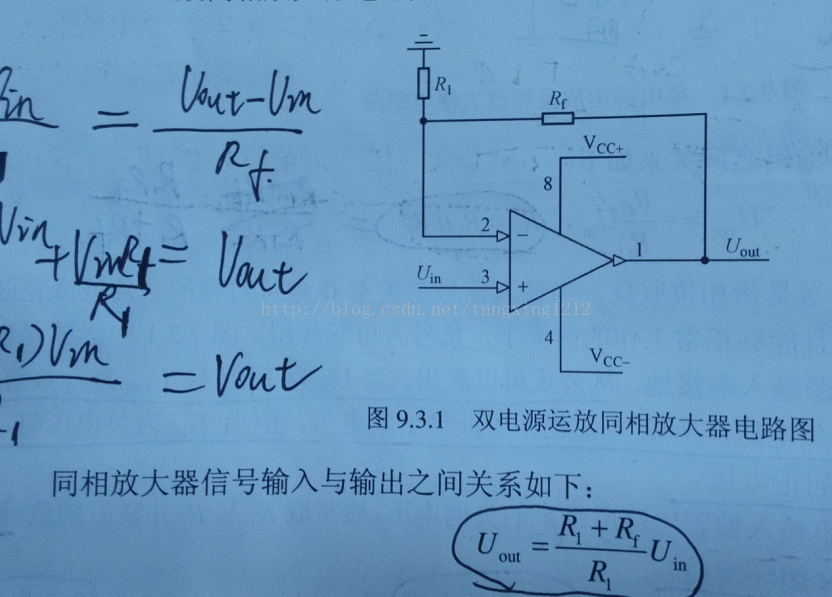

二．双电源同相放大器
环路增益=开环增益/闭环增益。
在输入端悬浮的状态下，本电路的输出可能饱和，这一点在要求运放输出电压范围能够达到电源电压范围的时候很重要。

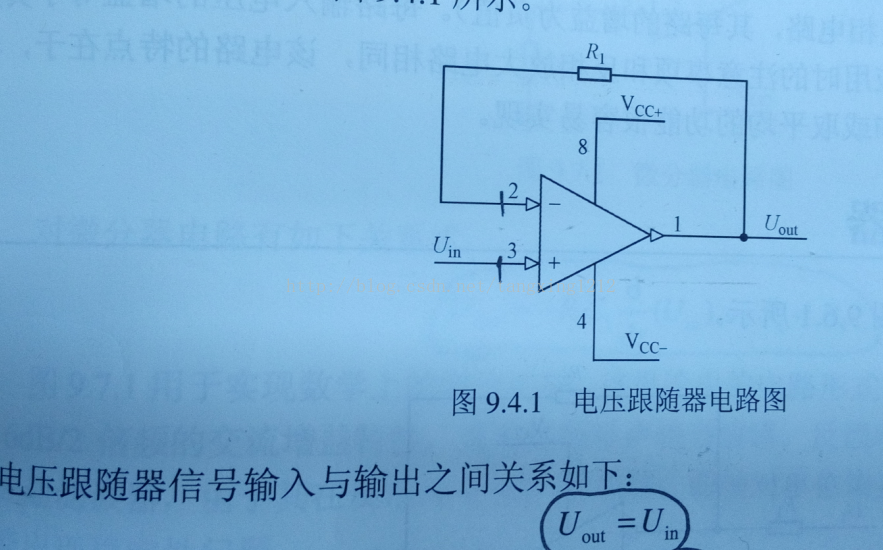

三．电压跟随器
电压跟随器又称为单位增益放大器，缓冲器，射随，该电路在所有的放大器组态电路中具有最高的输入阻抗，输出低阻抗，这就使得它在电路中可以起到阻抗匹配的作用，能够使后一级的放大电路更好的工作，对前后级电路起到隔离的作用。

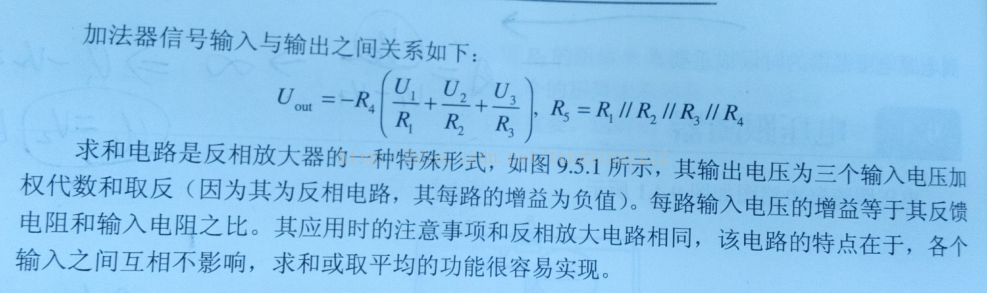

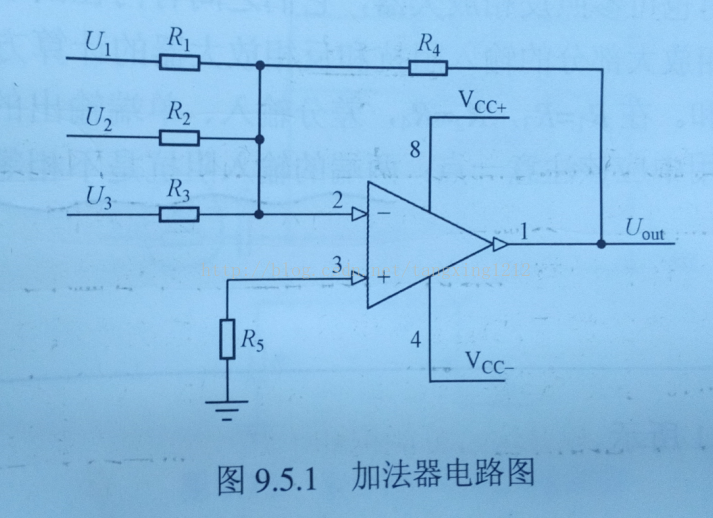

四．加法器
五．差分放大器
注意：两端的输入阻抗是不相等的，要注意输入偏置电流引起的误差。
