stm8L052R8T6串口使用(无中断)
- 简介
- IAR设置
- USART.c
- USART.h
- main.c
- 结果如图
- 总结
简介
主要是用串口来添加打印信息,查看运行情况。源码是网上下载的。
可以实现用printf函数来输出一些信息。

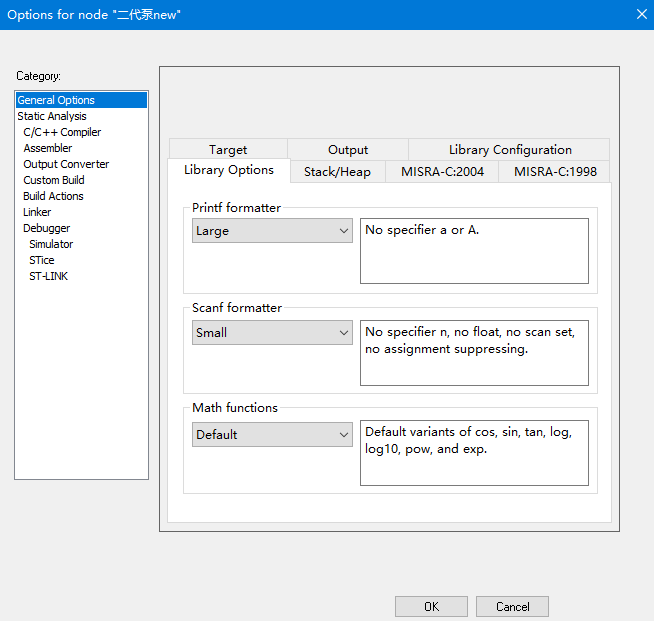

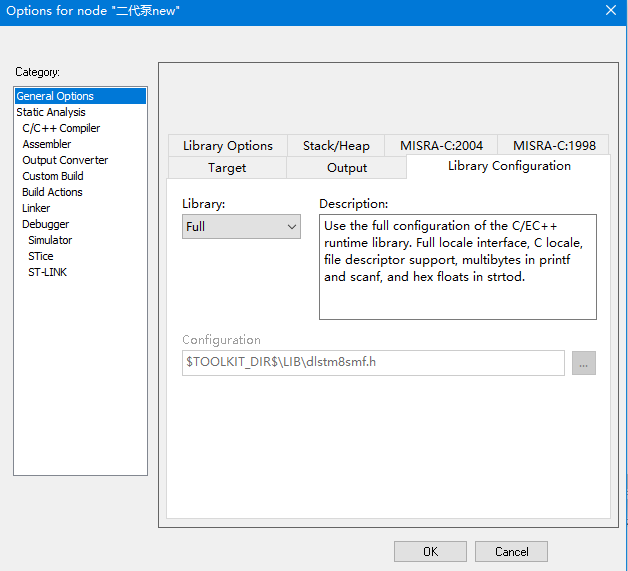

IAR设置
USART.c
#include "uart3.h"#define PUTCHAR_PROTOTYPE int putchar (int c)
#define GETCHAR_PROTOTYPE int getchar (void)/* USART configured as follow:- BaudRate = 115200 baud - Word Length = 8 Bits- One Stop Bit- No parity- Receive and transmit enabled- USART Clock disabled
*/
//此处将串口改为你使用的串口即可,波特率也可以改
void uart3_init(void){CLK_PeripheralClockConfig (CLK_Peripheral_USART3, ENABLE);USART_Init(USART3, (uint32_t)2400, USART_WordLength_8b, USART_StopBits_1,USART_Parity_No, (USART_Mode_TypeDef)(USART_Mode_Tx | USART_Mode_Rx));USART_Cmd (USART3,ENABLE);
}/*** @brief Retargets the C library printf function to the USART.* @param[in] c Character to send* @retval char Character sent* @par Required preconditions:* - None*/
PUTCHAR_PROTOTYPE
{/* Write a character to the USART */USART_SendData8(USART3, c);/* Loop until the end of transmission */while (USART_GetFlagStatus(USART3, USART_FLAG_TC) == RESET);return (c);
}
/*** @brief Retargets the C library scanf function to the USART.* @param[in] None* @retval char Character to Read* @par Required preconditions:* - None*/
GETCHAR_PROTOTYPE
{int c = 0;/* Loop until the Read data register flag is SET */while (USART_GetFlagStatus(USART3, USART_FLAG_RXNE) == RESET);c = USART_ReceiveData8(USART3);return (c);}//此处为自己添加,如果只需要打印字符串的话可以使用这个函数
//如果有其他需求就使用printf函数,用法同C语言
void mprint(char* arr){
#if DEBUGprintf(arr);
#endif
}}
USART.h
#ifndef __UART3_H
#define __UART3_H#include "stm8l15x.h"
#include "stdio.h"#define DEBUG 1void mprint(char* arr);
void uart3_init(void);#endif
main.c
#include "stm8l15x_clk.h"
#include "main.h"
#include "LCD.h"
#include "uart3.h"
#include "key.h"
#include "motor.h"void main(){CLK_HSICmd(ENABLE); //时钟初始化key_Init(); //按键初始化motor_Init(); //电机初始化uart3_gpio_init(); //串口初始化LCD_GLASS_Init();LCD_Display(1,1);for(;;){printf("abcd\n");}
}

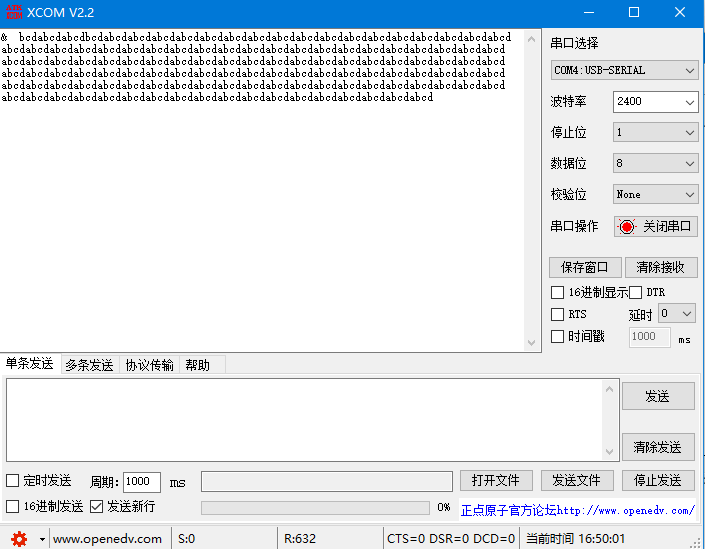

结果如图
单片机会不断打印abcd
右边的设置信息和程序里面要保持一致,不然会乱码。
总结
这样的话可以在关键地方添加打印信息,运行出问题的时候打印出来就可以知道错误大概在什么位置了。但是会增加几KB的使用容量。
