CT107D（蓝桥杯）开发板液晶模块的使用

2024-03-12 22:58
文章标签 使用 蓝桥 开发板 ct107d 液晶模块

本文主要是介绍CT107D（蓝桥杯）开发板液晶模块的使用，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

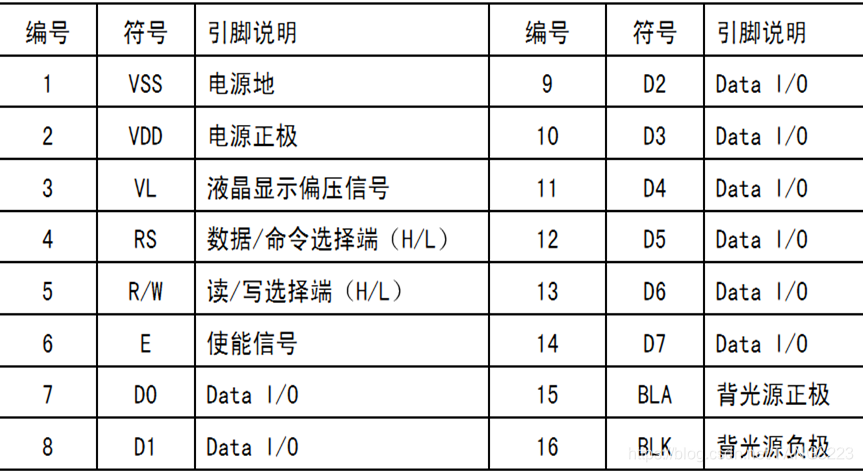

一：液晶模块LCD1602只能显示字符不能显示图片和汉字；引脚相对应的功能如下：

 E管脚对应的单片机的管脚为P1^2;R/W对应的管脚为P2^1;RS对应的管脚为P2^0;VL是接接旁边的电位器RB1的，通过RB1可以控制液晶的显示暗和亮情况；

二：液晶的写命令和写数据的方法：dat 要写入的数；当RS=0;的时候写入的是命令当RS=1;的时候写入的是数据

void LCD_COM(uchar dat)  //写命令
{
  SE = 0;
  RW = 0;  // =0 是写入 =1 是读；
  RS = 0;  // =0 是写入命令 =1是写入数据

  add=dat;

  SE=1;
  delayms(5);  //让数据保持然后一个下降沿将数据传到端口
  SE=0;
}

void LCD_Write(uchar dat)   //写数据
{
  SE = 0;
  RW = 0;  // =0 是写入LCD1602   =1是从LCD1602里面读
  RS = 1;  // =0 是写入命令 =1是写入数据

  add=dat;

  SE=1;
  delayms(5);  //让数据保持然后一个下降沿将数据传到端口
  SE=0;
}

三：LCD1602一些对应的指令及初始化；



DL

功能：设定数据总线位数、显示的行数及字型。参数设定的情况如下：
位名   设置
 DL     0=数据接口为 4 位     1=数据接口为 8 位
 N     0=显示 1 行     1=显示 2 行
 F     0=5×7 点阵/每字符     1=5×10 点阵/每字符  X为任意值

 0x32是四位数据接口设置；0x38是八位数据接口设置；且显示两行；

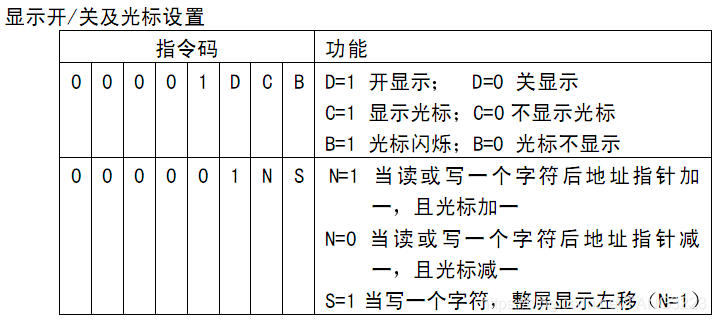

             0x0c  开显示不显示光标 0x0e 显示光标但不闪烁，0x0f开光标并且闪烁

             0x06 写一个光标右移，0x04光标左移,



            0x01;清屏指令；所有显示清零；指针指向左上第一个；

初始化代码：

void LCD_init()
{
    LCD_COM(0x3c); // 0x38 是开的5*7方阵 0x3c 是开的5*10方阵
    LCD_COM(0x0c); // 开显示不显示光标 0x0e 显示光标但不闪烁，0x0f开光标并且闪烁
    LCD_COM(0x06); // 0x06 写一个光标后移，0x04光标左移,0x07 屏幕右移且光标后移
    LCD_COM(0x01); // 清屏
    LCD_COM(0x00+0x80); //设置数据指针起点为什么加0x80看下面；这条指令可以不写在这里可以在显示的时候再写
}

 四：初始化之后要确定显示位置；



LCD1602的DDROM里面有80字节的空间用来寄存待显示的字符代码上表就是对应的关系；

要显示字符时要先输入显示字符地址，也就是告诉模块在哪里显示字符，例如第二行第一个字符的地址是 40H， 那么是否直接写入 40H 就可以将光标定位在第二行第一个字符的位置呢？这样不行，因为写入显示地址时要求最高位 D7恒定为高电平 1 所以实际写入的数据应该是 01000000B（40H）+10000000B(80H)=11000000B(C0H)。就是在写入地址的时候要加上0x80;

五：LCD显示时间温度；

代码如下：

#include <STC15F2K60S2.H>
#include<intrins.h>
#include<ds1302.h>
#include<onewire.h>
#define uchar unsigned char
#define uint  unsigned int
#define add P0  //LCD数据端口
sbit SE=P1^2;   // LCD使能端口
sbit RW=P2^1;   // LCD读写端口
sbit RS=P2^0;   // LCD写数据或写命令端口
uchar time[]={55,59,23,27,3,3,19};  //初始时间 2019-3-28  23：59:55 星期三//秒，分，时，日，月，星期，年
uchar du1[16];   // 第一行
uchar du2[16];   // 第二行
void LCD_COM(uchar dat);  // LCD写命令
void LCD_write(uchar dat); //LCD写数据
void LCD_init();           //LCD初始化
void ds1302_init();        //时钟初始化
void ds1302_read();        //读取时钟
void display1();           //LCD第一行显示
void display2();           //LCD第二行显示
uint ds18b20();
void delayms(uint ms)
{uint i,j;for(i=0;i<ms;i++)for(j=0;j<855;j++);
}
void allinit()
{P2=0xa0;P0=0x00;P2=0x80;P0=0xff;P2=0xc0;P0=0xff;P2=0x00;P2=0xff;P0=0xff;P2=0x00;
}void main()
{   uchar i;LCD_init();allinit();ds1302_init();while(1){ds1302_read();display1();display2();LCD_COM(0x80); //显示第一行for(i=0;i<16;i++)LCD_write(du1[i]);LCD_COM(0x40+0x80); //显示第二行for(i=0;i<16;i++)LCD_write(du2[i]);}
} void display1()  //第一行显示
{du1[0]='T';du1[1]=' ';du1[2]=time[4]/10+0x30;  //+0x30的原因是数字在LCD不能显示要转化成字符就是AIISC码du1[3]=time[4]%10+0x30;du1[4]='-';du1[5]=time[3]/10+0x30;du1[6]=time[3]%10+0x30;du1[7]=' ';du1[8]=time[2]/10+0x30;du1[9]=time[2]%10+0x30;du1[10]=':';du1[11]=time[1]/10+0x30;du1[12]=time[1]%10+0x30;du1[13]=':';du1[14]=time[0]/10+0x30;du1[15]=time[0]%10+0x30;
}void display2() //第二行显示
{ uint num;num=ds18b20();du2[15]=num%10+0x30;du2[14]=num/10%10+0x30;du2[13]='.';du2[12]=num/100%10+0x30;du2[11]=num/1000%10+0x30;du2[10]='m';du2[9]='e';du2[8]='l';du2[7]='e';du2[6]=' ';du2[0]='2';du2[1]='0';du2[2]=time[6]/10+0x30;du2[3]=time[6]%10+0x30;du2[4]='-';du2[5]=time[5]%10+0x30;
}
/******LCD*************/
void LCD_COM(uchar dat)
{SE=0;RW=0;//写数据RS=0;//0写命令 1写数据SE=1;add=dat;delayms(5); //保持数据SE=0;       //下降沿传输数据
}
void LCD_write(uchar dat)
{SE=0;RW=0;//写数据RS=1;//0写数据 1写命令SE=1;add=dat;delayms(5); //保持数据SE=0;       //下降沿传输数据
}
void LCD_init()
{LCD_COM(0x38); //8位总线，显示两行，5*7点阵LCD_COM(0x0c); //B2位显示开，无光标，不闪烁LCD_COM(0x06); //光标后移，显示屏不右移LCD_COM(0x01); //清屏
}
/**********温度****************/
uint ds18b20()
{uint temp;uchar L,H;init_ds18b20();Write_DS18B20(0xcc); //跳过选择ROMWrite_DS18B20(0x44); //启动转换命令init_ds18b20();      //再次初始化Write_DS18B20(0xcc);Write_DS18B20(0xbe); //读取数据命令L=Read_DS18B20();H=Read_DS18B20();temp=(H<<8)|L;       //精确到小数return temp*100*0.0625+0.05; //小数后两位
}
/*******时钟*****************/
uchar BCD_DAT(uchar dat)  //BCD码转十进制
{uchar dat1,dat2;dat1=dat/16;dat2=dat%16;return dat1*10+dat2;
}
uchar DAT_BCD(uchar dat)//十进制转BCD码
{uchar dat1,dat2;dat1=dat/10;dat2=dat%10;return dat1*16+dat2;
}
void ds1302_init()            //时钟初始化
{Write_Ds1302_Byte(0x8e,0x00);Write_Ds1302_Byte(0x80,DAT_BCD(time[0]));Write_Ds1302_Byte(0x82,DAT_BCD(time[1]));Write_Ds1302_Byte(0x84,DAT_BCD(time[2]));Write_Ds1302_Byte(0x86,DAT_BCD(time[3]));Write_Ds1302_Byte(0x88,DAT_BCD(time[4]));Write_Ds1302_Byte(0x8a,DAT_BCD(time[5]));Write_Ds1302_Byte(0x8c,DAT_BCD(time[6]));Write_Ds1302_Byte(0x8e,0x80);
}
void ds1302_read()          //读取时钟
{Write_Ds1302_Byte(0x8e,0x00);time[0]=BCD_DAT(Read_Ds1302_Byte(0x81));time[1]=BCD_DAT(Read_Ds1302_Byte(0x83));time[2]=BCD_DAT(Read_Ds1302_Byte(0x85));time[3]=BCD_DAT(Read_Ds1302_Byte(0x87));time[4]=BCD_DAT(Read_Ds1302_Byte(0x89));time[5]=BCD_DAT(Read_Ds1302_Byte(0x8b));time[6]=BCD_DAT(Read_Ds1302_Byte(0x8d));Write_Ds1302_Byte(0x8e,0x80);
}

温度驱动

/*程序说明: 单总线驱动程序软件环境: Keil uVision 4.10 硬件环境: CT107单片机综合实训平台(外部晶振12MHz) STC89C52RC单片机日    期: 2011-8-9
*/#include <STC15F2K60S2.H>sbit DQ = P1^4;  //单总线接口//单总线延时函数
void Delay_OneWire(unsigned int t)  //STC89C52RC
{   t=t*8;while(t--);
}//通过单总线向DS18B20写一个字节
void Write_DS18B20(unsigned char dat)
{unsigned char i;for(i=0;i<8;i++){DQ = 0;DQ = dat&0x01;Delay_OneWire(5);DQ = 1;dat >>= 1;}Delay_OneWire(5);
}//从DS18B20读取一个字节
unsigned char Read_DS18B20(void)
{unsigned char i;unsigned char dat;for(i=0;i<8;i++){DQ = 0;dat >>= 1;DQ = 1;if(DQ){dat |= 0x80;}	    Delay_OneWire(5);}return dat;
}//DS18B20设备初始化
bit init_ds18b20(void)
{bit initflag = 0;DQ = 1;Delay_OneWire(12);DQ = 0;Delay_OneWire(80);DQ = 1;Delay_OneWire(10); initflag = DQ;     Delay_OneWire(5);return initflag;
}

时钟驱动

/*程序说明: DS1302驱动程序软件环境: Keil uVision 4.10 硬件环境: CT107单片机综合实训平台 8051，12MHz日    期: 2011-8-9
*/#include <STC15F2K60S2.H>
#include <intrins.h>sbit SCK=P1^7;
sbit SDA=P2^3;
sbit RST = P1^3;   // DS1302复位												void Write_Ds1302(unsigned  char temp)
{unsigned char i;for (i=0;i<8;i++)     	{ SCK=0;SDA=temp&0x01;temp>>=1; SCK=1;}
}   void Write_Ds1302_Byte( unsigned char address,unsigned char dat )
{RST=0;	_nop_();SCK=0;	_nop_();RST=1; 	_nop_();  Write_Ds1302(address);	Write_Ds1302(dat);		RST=0;
}unsigned char Read_Ds1302_Byte ( unsigned char address )
{unsigned char i,temp=0x00;RST=0;	_nop_();SCK=0;	_nop_();RST=1;	_nop_();Write_Ds1302(address);for (i=0;i<8;i++) 	{		SCK=0;temp>>=1;	if(SDA)temp|=0x80;	SCK=1;} RST=0;	_nop_();SCK=0;	_nop_();SCK=1;	_nop_();SDA=0;	_nop_();SDA=1;	_nop_();return (temp);
}
